上一篇我们用三台Ubuntu搭建了MySQL集群服务器

或 docker搭建了MySQL集群服务器

这里讲一下利用Haproxy对MySQL进行负载均衡

将这台服务器的ip设置为192.168.117.120

MySQL集群服务器的ip分别是

192.168.117.111
192.168.117.112
192.168.117.113

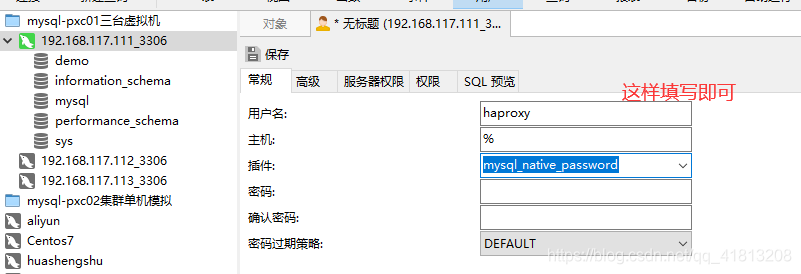

 我们需要用Navicat登录其中一台MySQL服务器，创建一个用户haproxy,密码设置为空

对应sql

 CREATE USER `haproxy`@`%` IDENTIFIED WITH mysql_native_password;

在192.168.117.120 新服务器上安装haproxy软件

 apt install haproxy -y

修改配置文件

 vim /etc/haproxy/haproxy.cfg

在文件末添加后台管理界面 以及监听MySQL进行负载均衡

你需要好好看一下添加的内容注释

  #监控界面  listen  admin_stats  #监控界面的访问的IP和端口  bind  0.0.0.0:4001  #访问协议  mode        http  #URI相对地址  ip:端口/dbs可以查看后台  stats uri   /dbs  #统计报告格式  stats realm     Global statistics  #登陆帐户信息    账户admin  密码123456  stats auth  admin:123456 #数据库负载均衡 listen  proxy-mysql  #访问的IP和端口  bind  0.0.0.0:3306    #网络协议  mode  tcp  #负载均衡算法（轮询算法、后面的权重不会生效）  #轮询算法：roundrobin  #权重算法：static-rr  #最少连接算法：leastconn  #请求源IP算法：source   balance  roundrobin  #日志格式  option  tcplog  #在MySQL中创建一个没有权限的haproxy用户，密码为空。Haproxy使用这个账户对MySQL数据库心跳检测  option  mysql-check user haproxy  server  MySQL_1 192.168.117.111:3306 check weight 1 maxconn 2000    server  MySQL_2 192.168.117.112:3306 check weight 1 maxconn 2000    server  MySQL_3 192.168.117.113:3306 check weight 1 maxconn 2000   server  MySQL_4 192.168.117.114:3306 check weight 1 maxconn 2000  server  MySQL_5 192.168.117.115:3306 check weight 1 maxconn 2000 #使用keepalive检测死链 option  tcpka

将配置文件生效

 haproxy -f /etc/haproxy/haproxy.cfg

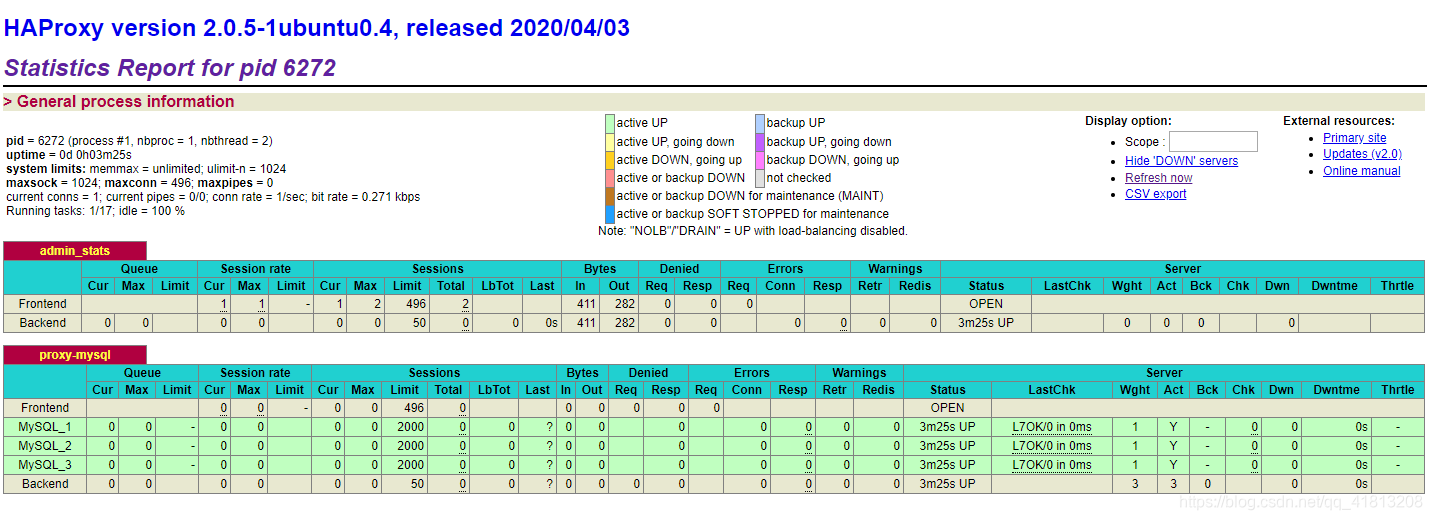

然后就可以通过浏览器查看mysql服务器的状态

https://localhost:4001/dbs

输入在配置文件填入的 账号admin 密码123456即可查看后台情况

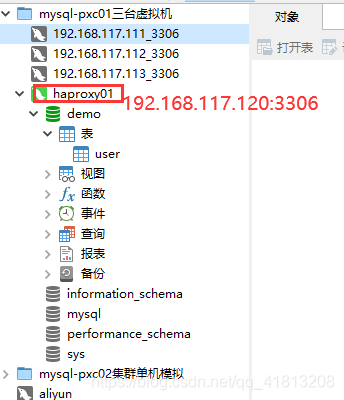

以及通过haproxy的ip 端口3306可以管理mysql数据库   这个也就是暴露在外部使用的数据库服务器ip

在这个数据库中操作和直接在各个节点数据库操作是一样的效果，但haproxy本身不存储数据库

为了让haproxy高可用，我们需要搭建haproxy集群，采用keepalive技术让让haproxy可以实现down机自动切换备用服务器

在haproxy服务器上安装keepalived

 apt install keepalived -y

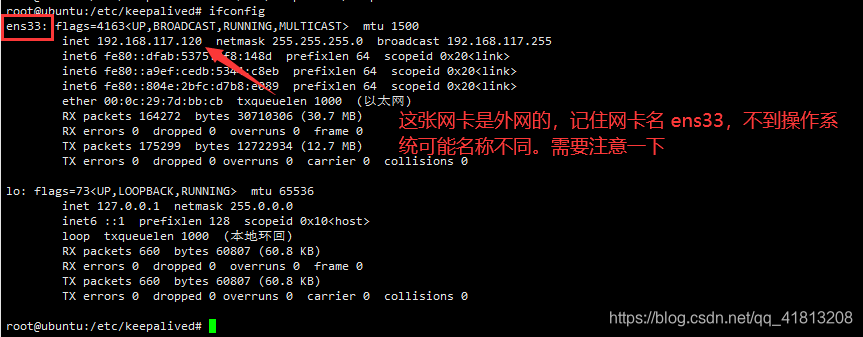

查看本机网卡

 ifconfig

创建keepalived配置文件

 vim /etc/keepalived/keepalived.conf

 添加如下

 ! Configuration File for keepalived  global_defs {    # 通知邮件服务器的配置    notification_email {      # 当master失去VIP或则VIP的时候，会发一封通知邮件到your-email@qq.com      your-email@qq.com    }    # 发件人信息    notification_email_from keepalived@qq.com    # 邮件服务器地址    smtp_server 127.0.0.1    # 邮件服务器超时时间    smtp_connect_timeout 30    # 邮件TITLE    router_id LVS_DEVEL }  vrrp_instance VI_1 {     # 主机: MASTER     # 备机: BACKUP     state MASTER     # 实例绑定的网卡, 用ip a命令查看网卡编号     interface ens33     # 虚拟路由标识，这个标识是一个数字(1-255)，在一个VRRP实例中主备服务器ID必须一样     virtual_router_id 88     # 优先级，数字越大优先级越高，在一个实例中主服务器优先级要高于备服务器     priority 100     # 主备之间同步检查的时间间隔单位秒     advert_int 1     # 验证类型和密码     authentication {         # 验证类型有两种 PASS和HA         auth_type PASS         # 验证密码，在一个实例中主备密码保持一样         auth_pass 123456     }     # 虚拟IP地址,可以有多个，每行一个     virtual_ipaddress {         192.168.117.244     } }  virtual_server 192.168.117.244 443 {     # 健康检查时间间隔     delay_loop 6     lb_algo rr     lb_kind NAT     persistence_timeout 50     protocol TCP     # 通过调度算法把Master切换到真实的负载均衡服务器上     # 真实的主机会定期确定进行健康检查，如果MASTER不可用，则切换到备机上     real_server 192.168.117.120 443 {         weight 1         TCP_CHECK {             # 连接超端口             connect_port 443             # 连接超时时间             connect_timeout 3         }     }     real_server 192.168.1.121 443 {         weight 1         TCP_CHECK {             connect_port 443             connect_timeout 3         }     } }

注意修改对应参数，virtual_ipaddress是根据网卡网段自己设置的一个虚拟的ip，haproxy的真实ip是192.168.117.120

启动keepalived

 service keepalived restart

测试 通过ping 虚拟ip测试一下

通过 ping 192.168.117.244

同样的道理可以再创建一台Haproxy+Keepalived的服务器，因为在配置文件里我写入的是两台服务器ip分别是

192.168.117.120   和   192.168.117.121

实际暴露在外面使用的是虚拟ip   192.168.117.244

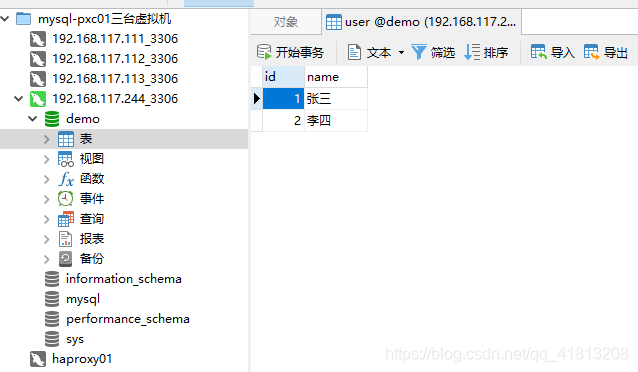

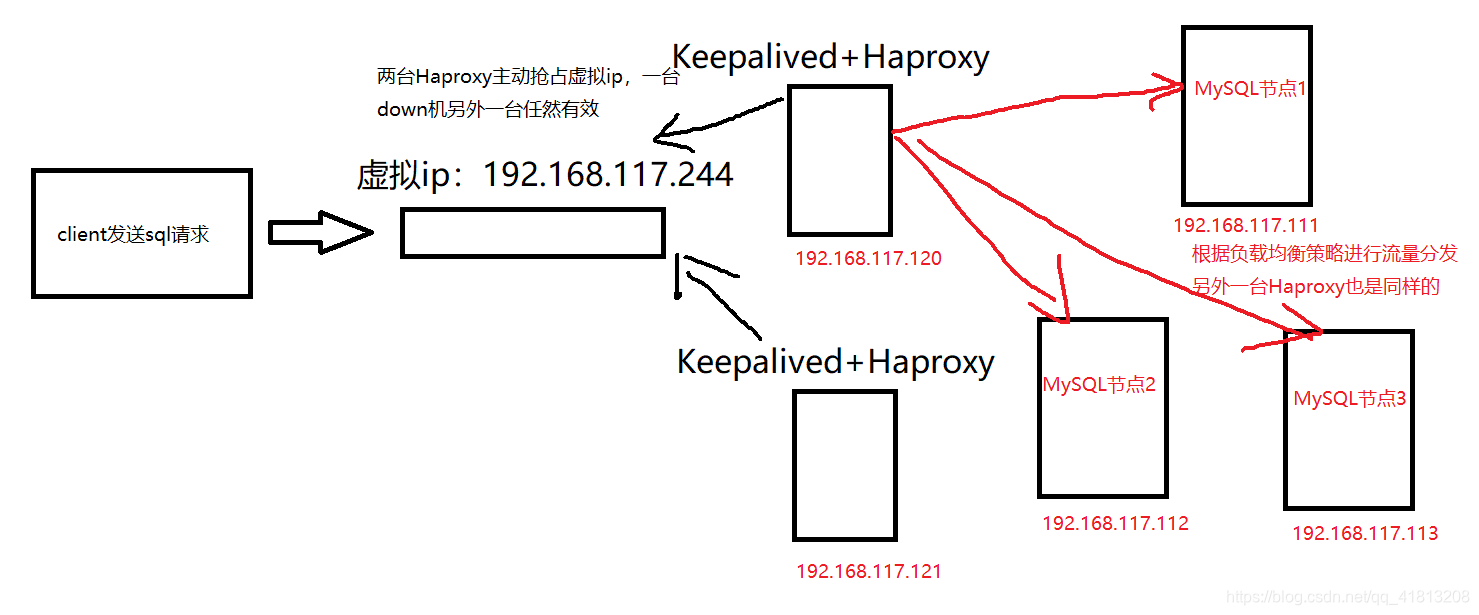

可以通过Navicat连接虚拟ip调用MySQL集群这样MySQL集群架构变成了

如果你还想进一步学习：搭建Nginx集群+Haproxy集群
