大家好，作为一个物联网技术发烧友及开源硬件Raspberry Pi的忠实铁杆粉丝。对于这位“好友”，能刷到此博客的人应该对它的前世今身已经都不陌生了，当然还是要推荐两篇文章，大家会对她有个深刻的认识，树莓派的维基百科和raspbian系统的奇妙诞生记。本篇博客为树莓派入门第一关，怎么登陆到树莓派系统中？有哪几种方式？如果无外接显示器怎么接入？如果无路由器怎么让树莓派网上冲浪？继续读下去，你会在本篇博客中找到答案，也希望这篇入门级的博客能够帮到大家。后面我也会持续更新树莓派相关的应用。话不多说，直接上图文说明。
此博客所涉及的所有工具软件均可通过百度网盘链接，提取码为8lmo获得。

1 镜像烧录

工欲善其事，必先利其器。在实操之前，需要准备如下“利器”。
（1）一张8G以上的SD卡，最好是高速卡，因为卡的速度直接影响树莓派的运行速度。

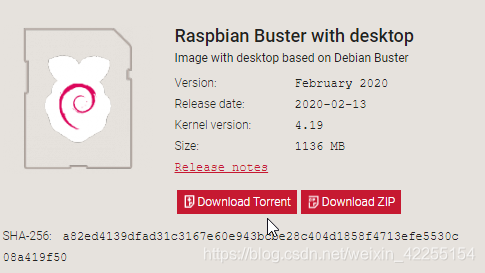

（2）下载树莓派系统镜像文件，有很多种适用于树莓派的操作系统镜像，选择官方系统Raspbian最新版系统镜像文件。首次学习可选择桌面版系统镜像，若是工程应用可酌情选择lite版本。

（3）Windows下安装烧录镜像的工具 win32diskimager。
镜像烧录图文说明
（1）解压下载的Raspbian操作系统镜像压缩文件，得到 img 镜像文件（文件名后缀是 img）。注意，镜像所在文件夹最好不要出现中文。

（2）将SD卡插入读卡器，连上电脑。格式化SD卡。

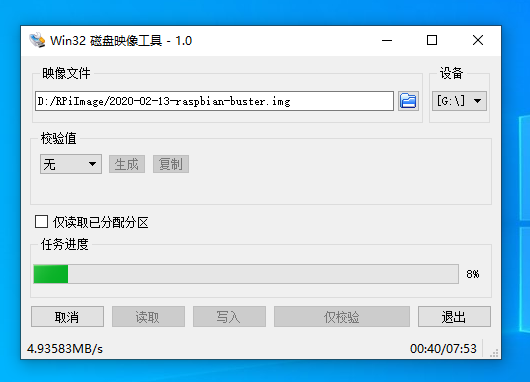

（3）运行 win32diskimager 工具。在 win32diskimager 软件中选择系统镜像（img文件），“设备”下选择SD卡的盘符，然后选择“写入”。系统正在烧写中，如下图所示。

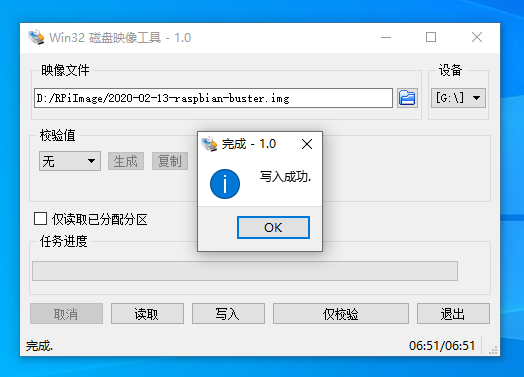

（4）写入镜像的过程可能有些慢，根据你SD卡的速度而定。等到出现对话框“写入成功”就说明成功了。点击“OK”，退出即可。

2 系统登入

登录树莓派系统方式有多种，宏观主要分两大类：外接显示器与无外接显示器。
外接显示器方式，需在硬件端接HDMI高清线与显示器连接。系统启动后，直接进入系统桌面。外接显示器方式相对简单直接，此处不予具体说明（如需详细了解，请自行查阅资料）。步骤简要罗列如下。
（1）先将安装好系统的SD卡插入树莓派。
（2）再将USB接口的键盘和鼠标接上树莓派。
（3）用HDMI线连接树莓派和显示器。如果你的显示器是 VGA 接口输出，那么还需要一根 HDMI 转 VGA 线缆。
（4）用网线连接树莓派和路由器或连接无线网。
（5）接上电源线，并打开电源即可。

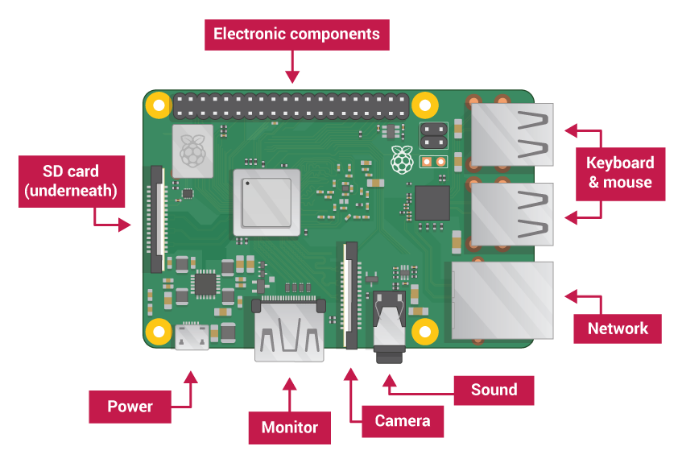

连接接口示意图（官网图）如下图所示：

若无外接显示器登录系统主要有两种常用的方式：本地UART登录和远程登录（主要两种方式SSH和VNC）。以下登录方式说明采用的硬件为Raspberry Pi Zero W，其他硬件类似，请自行查阅相关资料，此处不一一详细说明。
本地UART登录方式

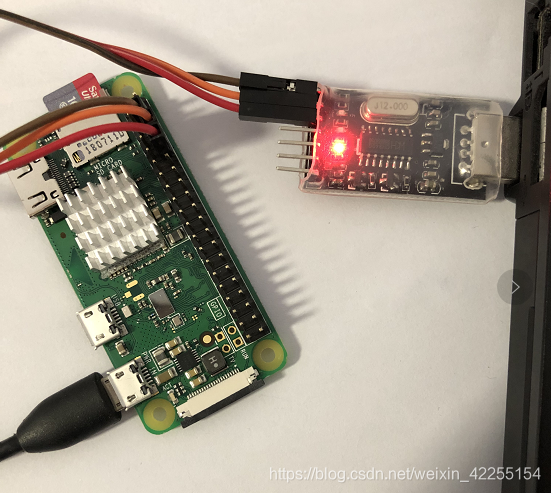

首先，需要一条USB-TTL转换线和三根杜邦线。所需硬件及连接实物图如下图所示。
硬件连线说明列表

具体配置操作步骤如下：
（1）烧录好Raspbian系统镜像后，在PC上打开SD 卡的根目录 (例如boot(E:)) 并打开 config.txt 文件。

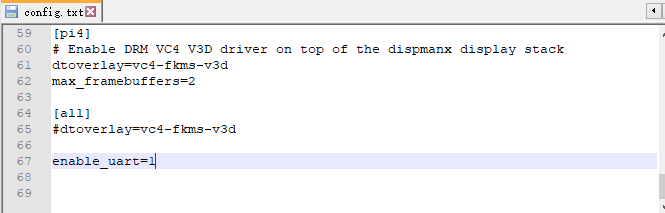

（2）找到config.txt文件，在文件的最后面添加一句：enable_uart=1。

（3）保存，将SD卡插入Raspberry Pi Zero W中，USB-TTL插到PC的USB口。设备需要额外的供电，树莓派上电启动并在自己的pc上查看串口端口信息。

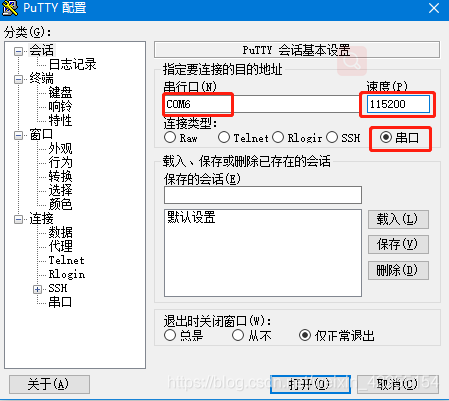

（4）打开PC端puTTY，串行口为COM6，设置波特率为115200。点击“打开”。

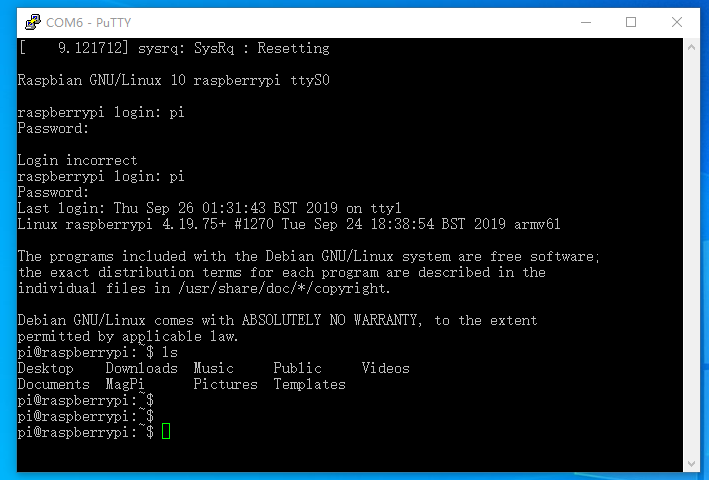

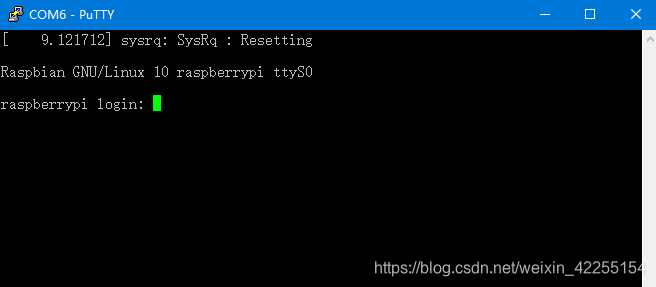

（5）登录后进入如下界面。

（6）输入初始默认的用户名：pi和密码：raspberry，进入系统终端命令行界面。系统的用户名和密码可修改。

SSH和VNC登录方式
Raspberry Pi Zero W 加装了 microUSB/USB 转换头之后，将Raspberry Pi Zero W和电脑连接起来，即可配置成 USB/以太网设备，这时仅需要一个 USB 接口就可以实现给Raspberry Pi Zero W供电的同时并将它接入因特网。不再需要携带额外的电源适配器、 USB HUB和无线网卡。可以说这是迄今为止连接Raspberry Pi Zero W最简单、方便的方式。
SSH和VNC均为常用的远程方式登录Raspberry Pi Zero W，前者与UART类似直接进入命令行终端，后者可远程连接到Raspberry Pi Zero W桌面终端。此篇博客基于Windows平台，在连接Raspberry Pi Zero W之前，你可能需要在电脑上安装Bonjour。它允许你的电脑自动识别 USB/以太网设备，例如打印机、扫描仪以及需要的Raspberry Pi Zero W。Bonjour 被包含在 iTunes 与 Adobe CS 软件中，所以很可能你已经装有这个软件，如果没有，你可单独安装。
1.SSH配置

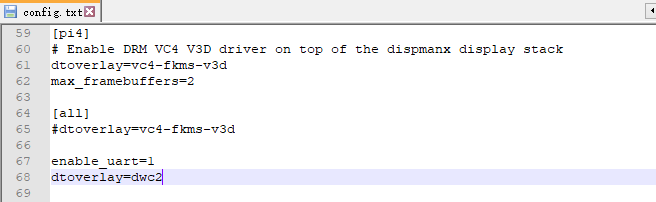

在PC上打开SD 卡的根目录 (例如boot(E:)) 并打开 config.txt 文件。在文件末尾添加一行 dtoverlay=dwc2。保存并关闭 config.txt 文件。

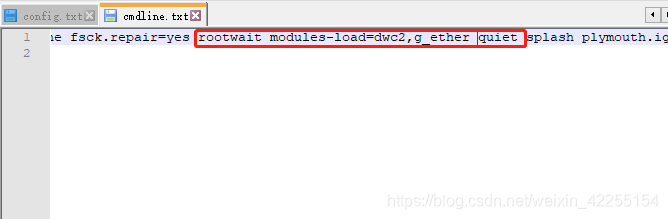

再打开 cmdline.txt 文件，请确认你的编辑器已关闭“自动换行”。编辑这个文件的时候不需要插入任何换行符，所有字符都在同一行。找到 rootwait，在后面插入 modules-load=dwc2,g_ether。保存并关闭 cmdline.txt 文件。

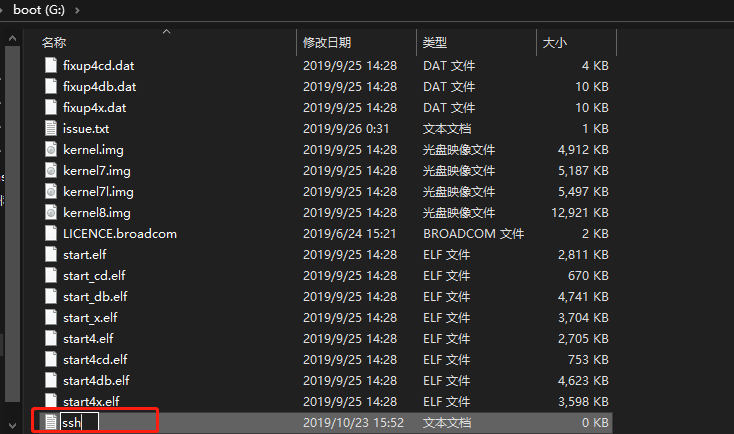

最后在根目录下创建一个名为 ssh 的空文件。创建完成后就可以从电脑上弹出 SD 卡并把 SD 卡插入Raspberry Pi Zero W，用 microUSB/USB 转换头将Raspberry Pi Zero W（OTG功能的USB口） 和电脑连接起来。

这时 Windows 会自动识别到Raspberry Pi Zero W，并尝试安装驱动。注意，在 Windows 10 下设备会被识别为 COM 设备，这时请在设备管理器中更新该设备的驱动程序即可（驱动程序可在百度网盘提供的软件包中获得）。

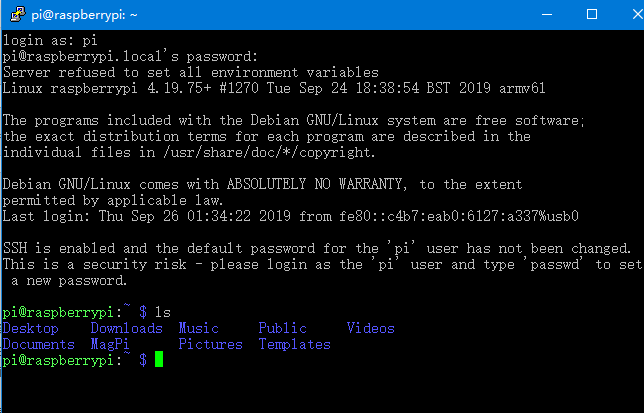

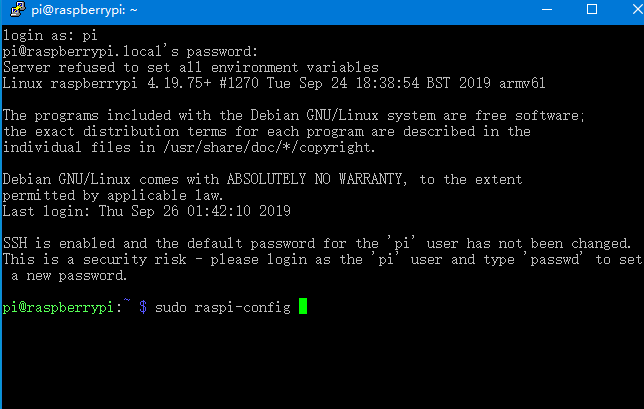

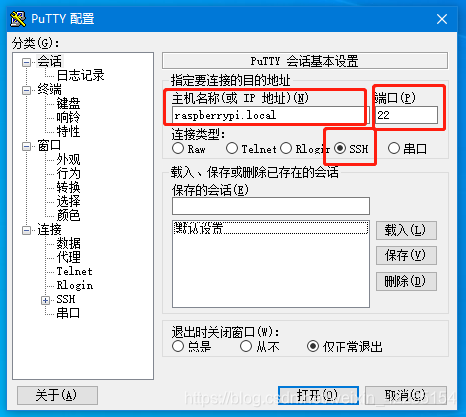

到这里，打开 PuTTY并尝试通过 SSH 连接Raspberry Pi Zero W的地址 raspberrypi.local。连接成果如下图。用户名：pi 密码：raspberry。


若你发现可以正常连接和登录树莓派，恭喜你已经配置成功。若在这里遇到错误提示 “Unable to open connection to raspberrypi.local. Host does not exist”, 那么你需要在电脑上安装 RNDIS 驱动（具体安装说明，此处不予详细说明）。
2.VNC配置

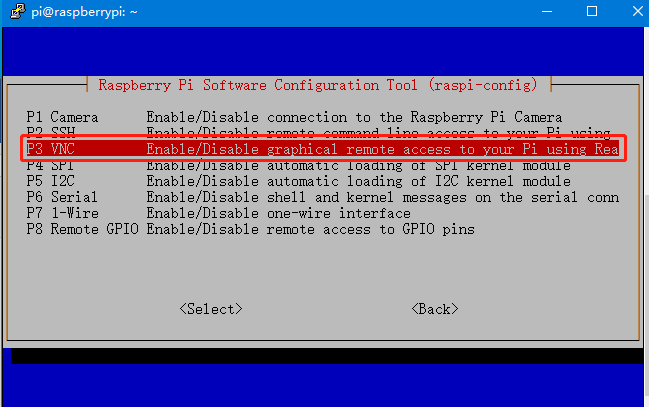

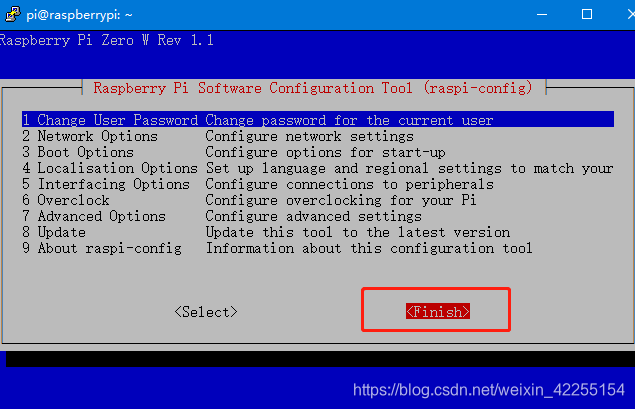

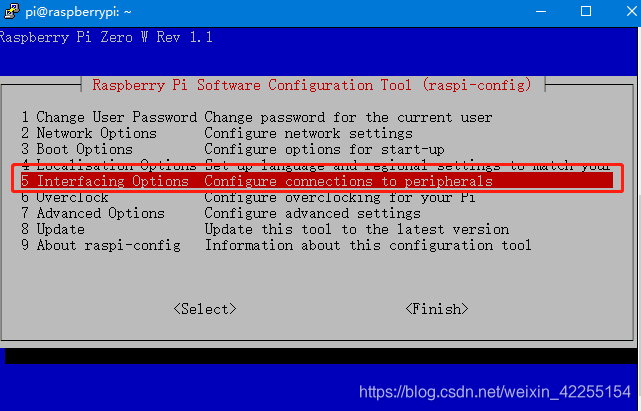

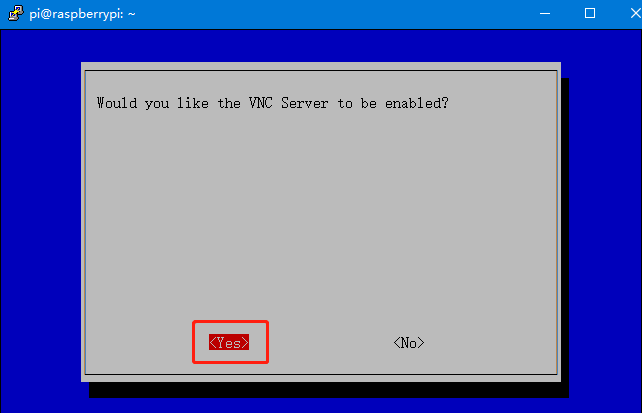

完成SSH的配置之后，登录到Raspberry Pi Zero W的系统中，开启VNC服务。在终端命令行中运行“sudo raspi-config”命令进入到配置界面。按如下选择。

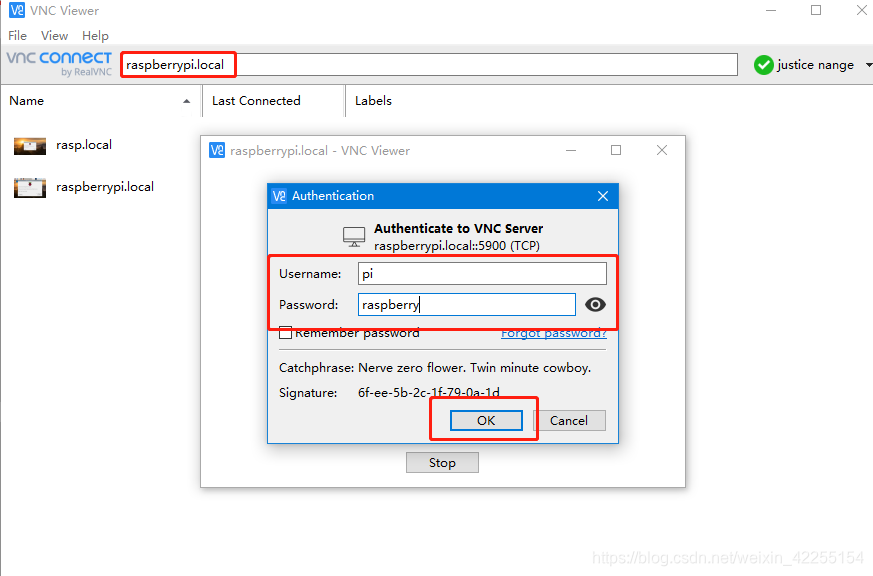

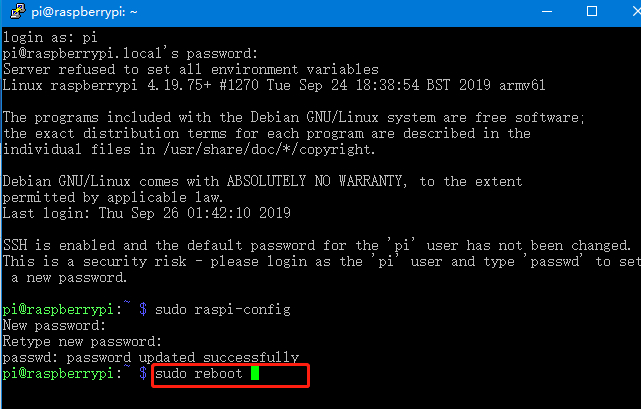

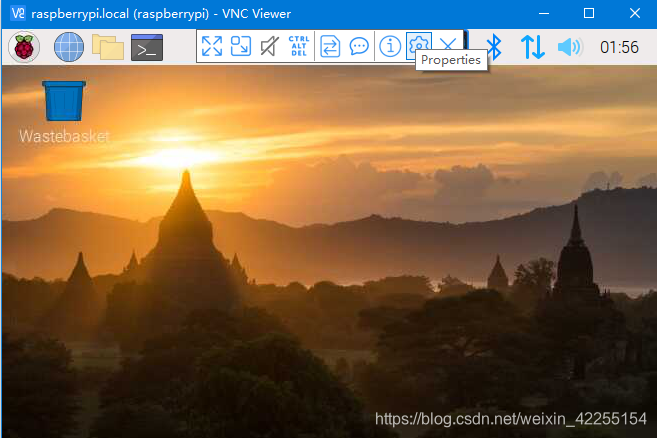

配置后，执行“sudo reboot”重启树莓派。在PC上下载VNC客户端软件）。运行VNC客户端远程桌面登录。如下图所示。


当使用 VNC 连接到树莓派时，系统桌面默认的分辨率非常低。甚至无法显示整个桌面，因此需要对分辨率进行设置。在Raspbian系统中设置 VNC 的分辨率很简单，在终端运行下面指令进入设置界面设置。

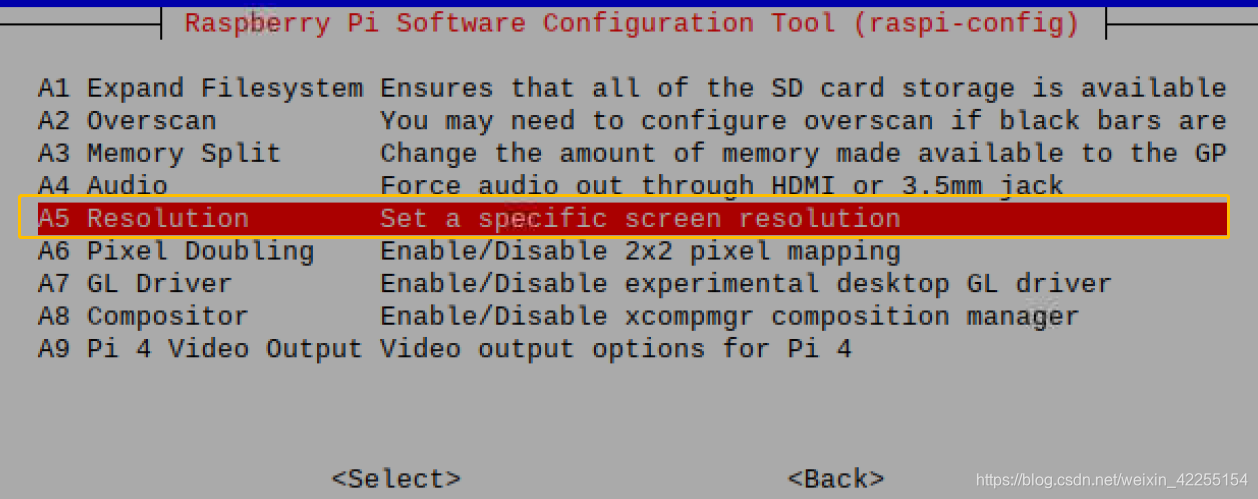

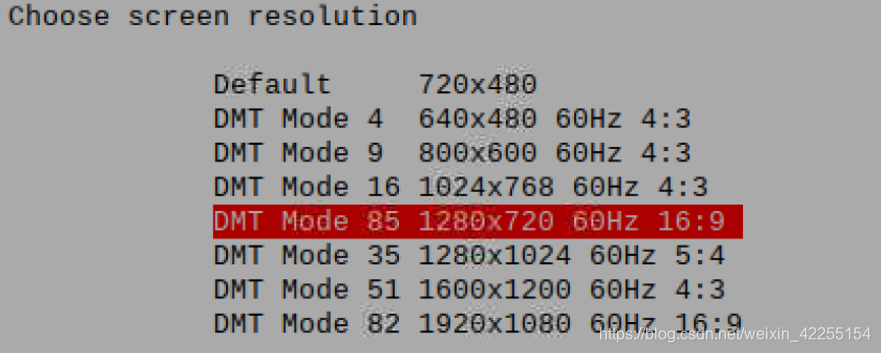

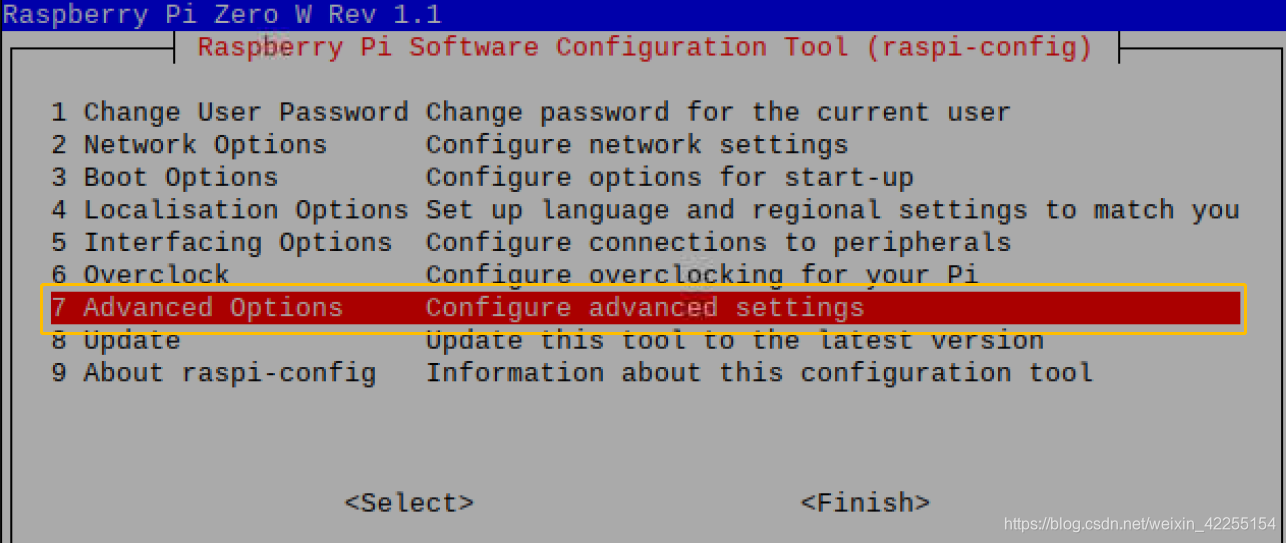

在终端命令行中运行“sudo raspi-config”,按照下面的顺序选择Advanced Options > Resolution，最后选择一个更合适的分辨率并确认完成即可。



3.设置共享互联网连接

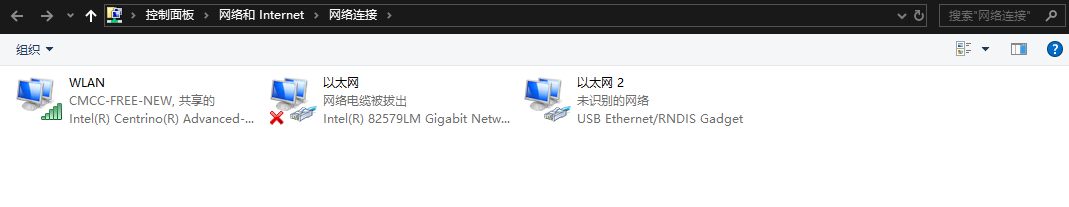

完成SSH的配置和VNC的配置之后，可以将PC的互联网连接共享给Raspberry Pi Zero W，允许共享你PC上的一个网络连接。打开“网络和Internet配置”，进入“更改适配器选项”。

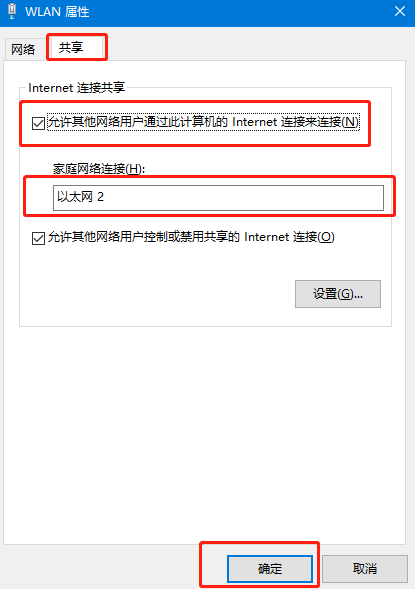

其中WLAN是PC连接的无线网络，Raspberry Pi Zero W显示为“USB Ethernet/RNDIS Gadget”的设备类型，名称是“以太网2”。现在用WiFi共享给Raspberry Pi Zero W用。在“WLAN”右键，选择“属性”->“共享”，做如下配置即可。

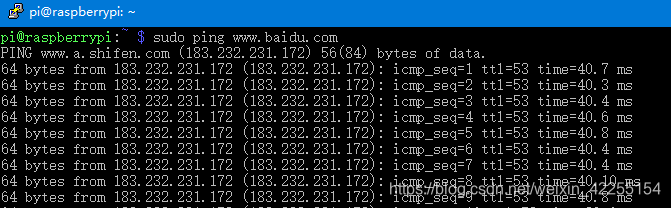

重启Raspberry Pi Zero W，再使用SSH或VNC登录到树莓派系统中，执行如下命令：sudo ping www.baidu.com。若可以ping通，说明网络共享配置成功。此时Raspberry Pi Zero W可以畅游因特网了。
