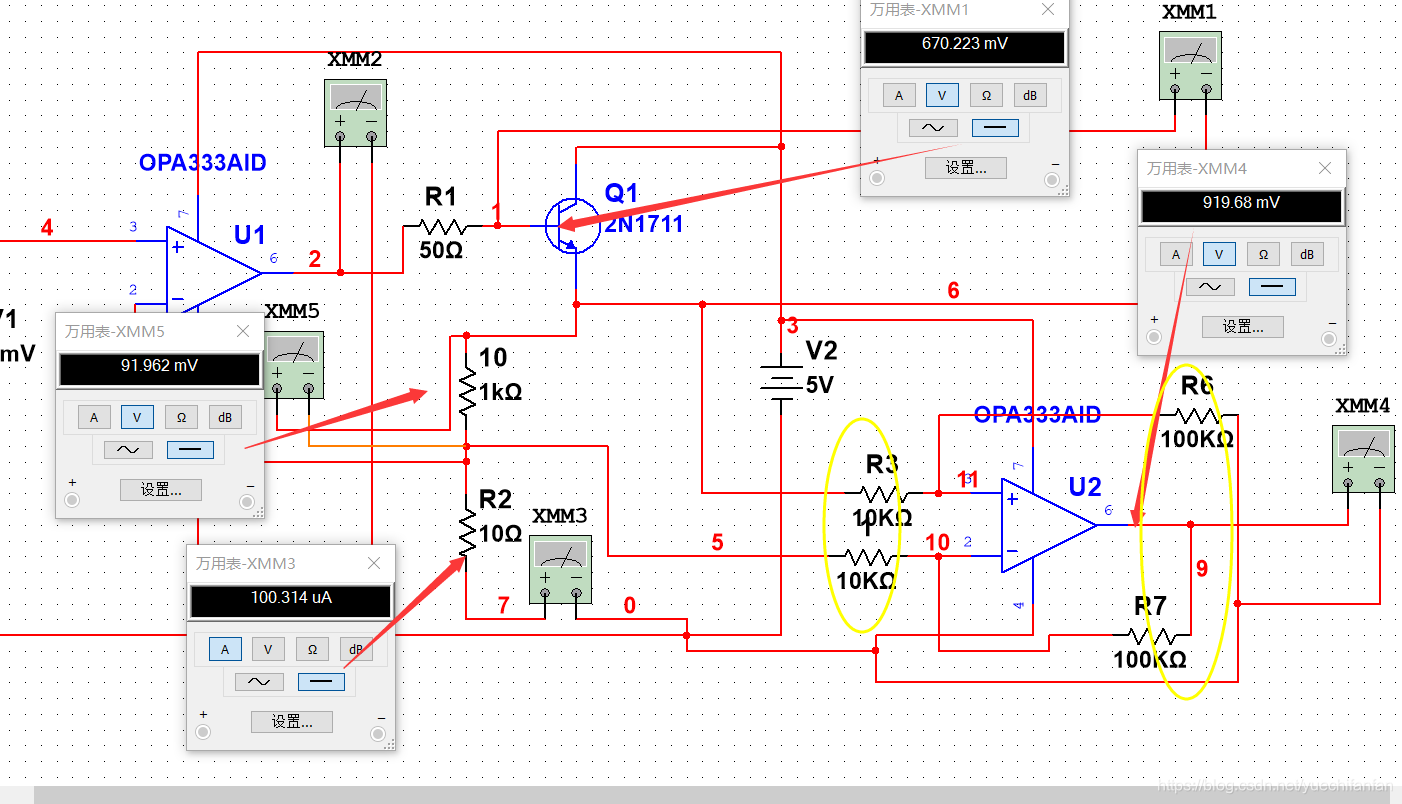

输入阻抗跟一个普通的电抗元件没什么两样，它反映了对电流阻碍作用的大小。对于电压驱动的电路，输入阻抗越大，则对电压源的负载就越轻，因而就越容易驱动，也不会对信号源有影响；而对于电流驱动型的电路，输入阻抗越小，则对电流源的负载就越轻。因此，我们可以这样认为：如果是用电压源来驱动的，则输入阻抗越大越好；如果是用电流源来驱动的，则阻抗越小越好（注：只适合于低频电路，在高频电路中，还要考虑阻抗匹配问题。另外如果要获取最大输出功率时，也要考虑阻抗匹配问题。） 下图黄色圈这里说明了输入阻抗不足而引起的输出误差，实际应为1V,但仿真结果只有919.68mV，这在高精度应用中是会产生致命后果。 在电路中，电压跟随器一般做缓冲级隔离级。因为，电压放大器的输入阻抗一般比较高，通常在几千欧到几十千欧，如果后级的输出阻抗比较小，那么信号就会有相当的部分损耗在前级的输出电阻中。在这个时候，就需要电压跟随器来从中进行缓冲。起到承上启下的作用。应用电压跟随器的另外一个好处就是，提高了输入阻抗，这样，输入电容的容量可以大幅度减小，为应用高品质的电容提供了前提保证。当信号从放大器输出的时候，在输出端会有一个负载(广义的啊，别狭义的理解)，这时他需要一定的电流提供能力，你的输出阻抗如果高，输出电流流经输出电阻，再经过负载，势必有一部分能量是消耗在了输出电阻上了； 下图是小弟我加了电压跟随器做缓冲级隔离级，提高输入阻抗，达到实际要求。 改进方法如下：直接增大输入级电阻就能达到设计要求，并省掉两个电压跟随器，减少电路器件。
所谓的输入电阻就是从放大电路的输入端看进去的等效电阻，但是不包括信号源的内阻。这里我们假设信号源的内阻不变，当放大电路与信号源相接时，放大电路就成为信号源的负载了，它必从信号源索取电流，电流的大小表明放大电路对信号源的影响程度。如果运放的输入阻抗越大，就表明放大电路从信号源索取的电流越小，信号源的内阻不变，电流越小，即信号源内阻上的电压就越小，信号电压损失越小。而放大电路得到的输入电压越接近信号源电压，因为输入阻抗越大，信号源的信号基本上能全部落到放大器上，不至于被信号源的内阻消耗掉。
因此，理想状态的电压/电压运算放大器都是：Ri=无穷大、Ro=0、开环增益=无穷大。
