vivado HLS 为赛灵思开发的高层次综合工具，可实现直接使用 C，C++ 以及 System C 语言对Xilinx的FPGA器件进行编程。赛灵思官方给出了ug902文档，很详细的介绍了官方提供的各种库，以及HLS的使用方法。本文将介绍如何在zynq上使用vivado HLS生成的ip核。

一、创建一个vivado HLS工程

        具体的vivado HLS工程创建以及优化方法，可参考博客：https://blog.csdn.net/weixin_39290638/article/details/80228806

本文只作简要介绍。

        首先，在solution中一定要选择所使用的正确的芯片型号，本文所使用的芯片型号为xc7z020clg400-2，如图所示：

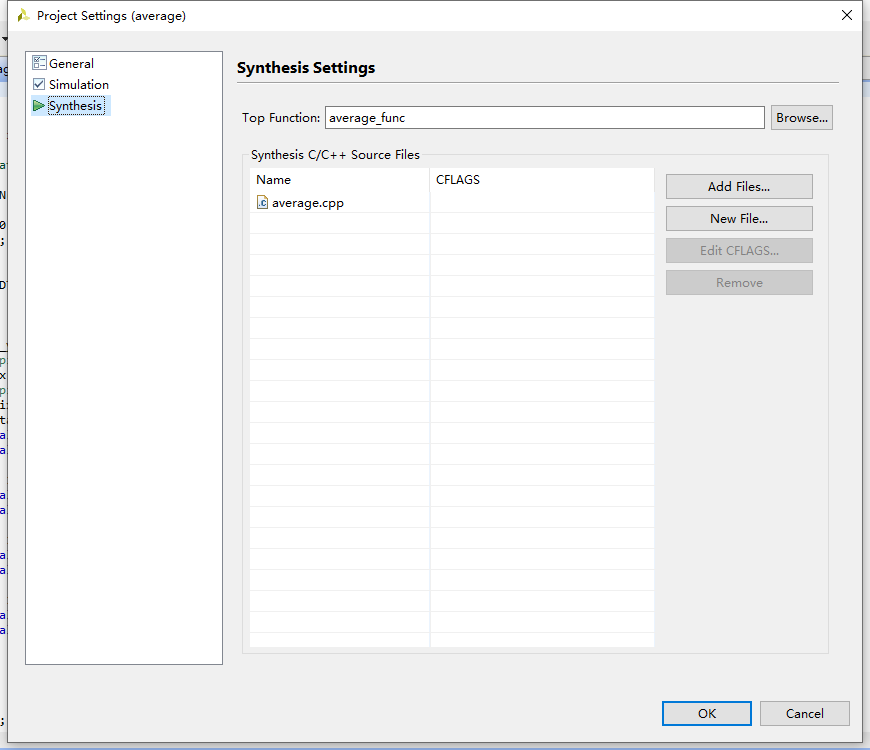

然后，确保top function正确：

 编写源码和test bench，设置好接口：

 此处，我们的ip接口有三个，一个是使用AXI接口输入图像input，一个是使用AXI接口输出图像output，最后使用AXILITE接口输出mean给PS端，这在之后的工程中都会用到。

做完先使用c验证，验证通过之后，再综合、生成ip核：

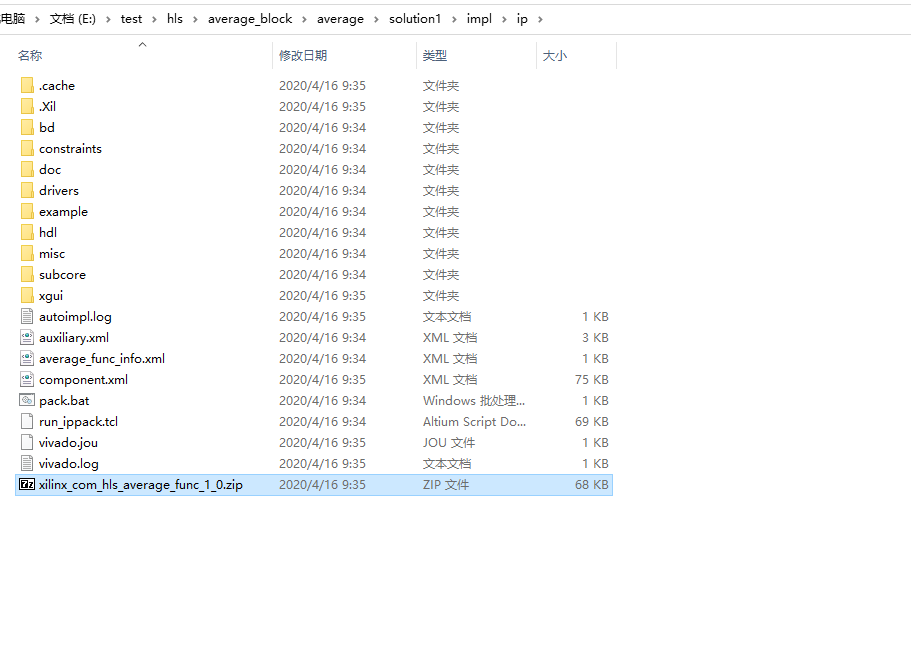

一切准备就绪，到工程目录中，找到生成的ip，所在路径为：solution1implip：

 本文重点不是讲述如何使用vivado HLS，因此只简要介绍该部分。

二、vivado block design中调用生成的ip

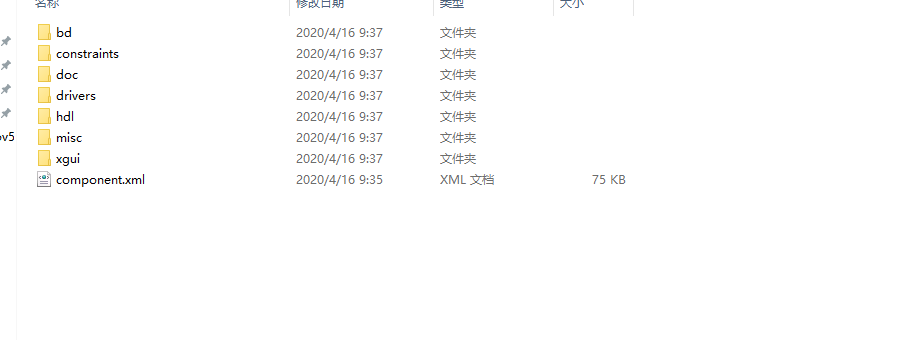

将生成的ip复制到vivado工程目录下，并创建一个文件夹用于存放ip解压后的文件：

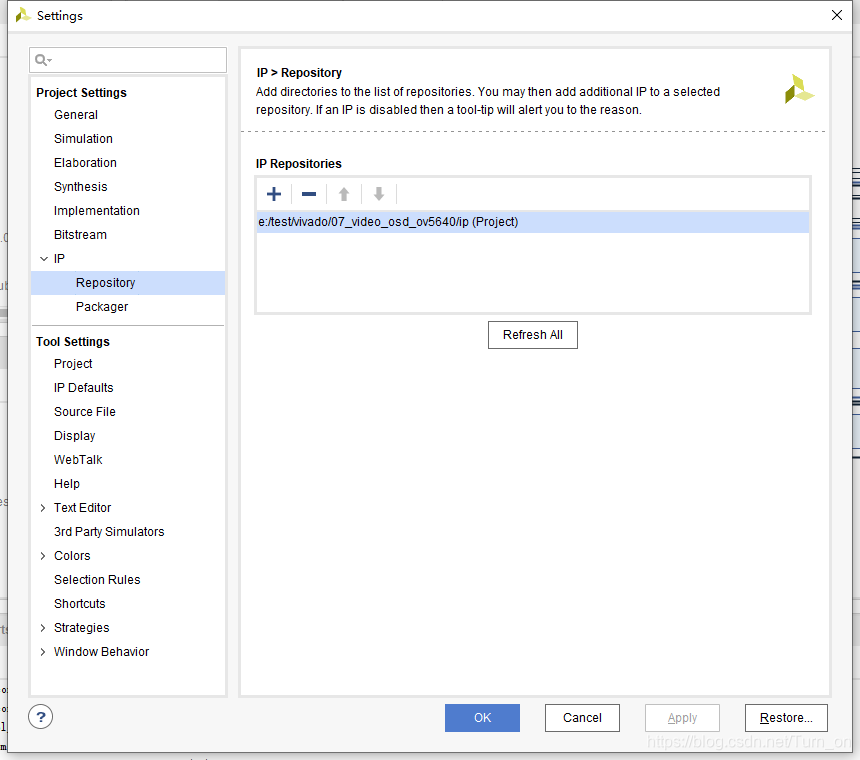

打开vivado 工程，打开ip settings>>IP>>Respository，添加刚才解压ip的目录：

因为本工程使用了大量的ip，因此直接使用了一个名字叫做ip的文件夹，里面包含了所有使用到的ip，分别再用文件夹进行包装。

此时ip库中已经有了用户自定义的ip，在里面找到了我们自己创建的ip ，该ip名字叫做average_fun，将其添加到block design中：

可以注意到添加进来之后，其名称自动变为average_fun_0，再其后面自动添加了_0，这是为了避免在一个工程中多次使用一个ip命名混乱的尴尬。 这个名称在之后PS端初始化的时候还需要用到。

连接好各个接口之后，便可以综合、实现、生成比特文件了。此处要注意，一定不要在中文路径下操作，不要以为vivado现在可以在中文路径下打开了，那所有工程在中文路径下都没问题了。我有一次搞忘了，直接在中文路径下，不管怎样都无法综合，卡了一天。

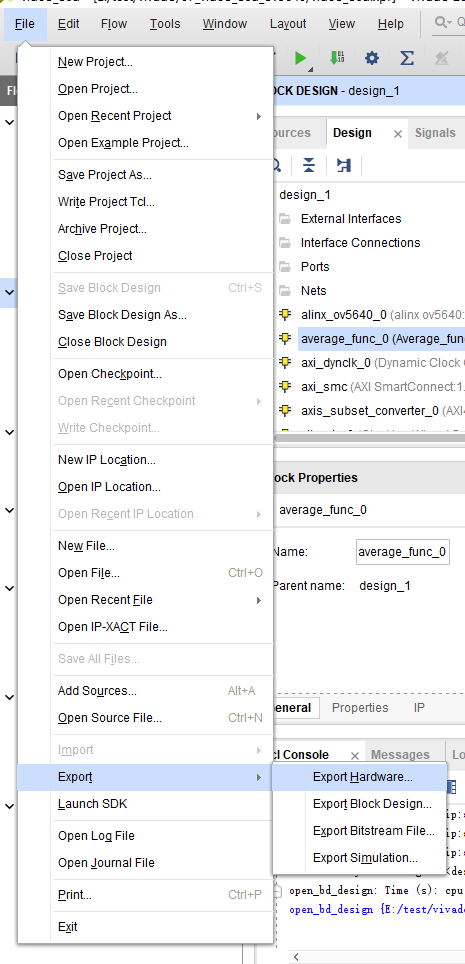

生成比特文件之后，先导出硬件，注意要包含比特流：

 然后便可以launch SDK，开始编写ps端的程序了。

这里block design也不是我们本文的重点，因此只简单介绍。

三、PS端驱动我们使用vivado HLS生成的ip

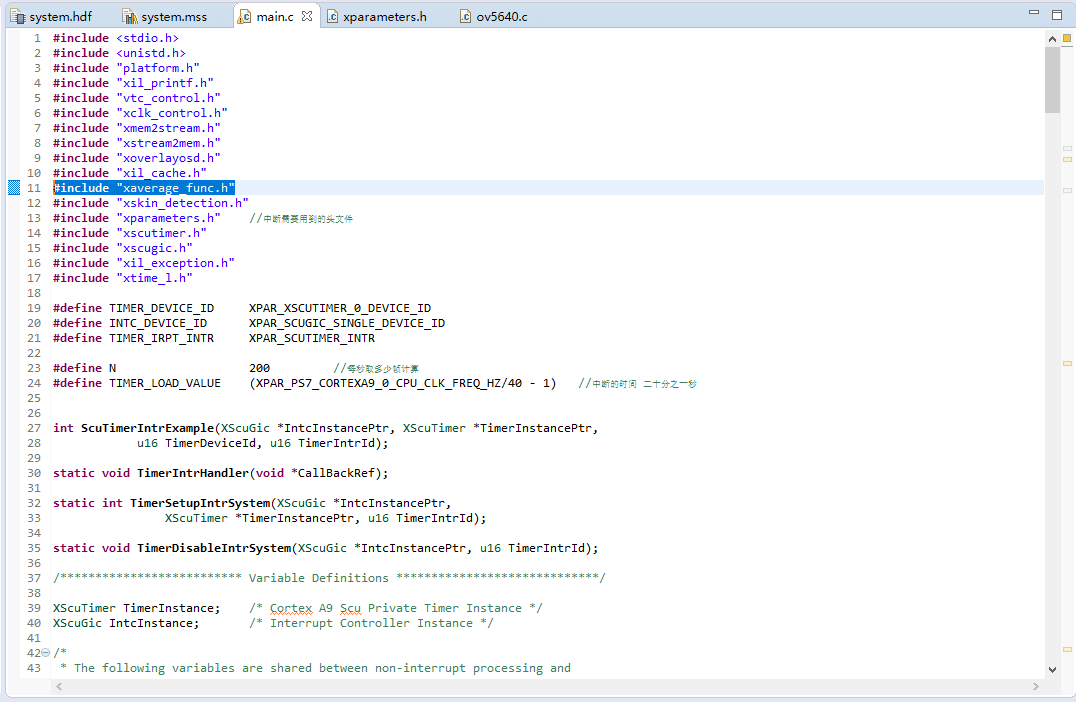

我们的ip是average_fun，在SDK中，vivado HLS已经生成了相应的驱动文件，#include “xaverage_func.h”即可，驱动文件的头文件前面多了个x，其他自己建立的ip可做类似参考：

进入到该头文件，可以发现函数很简单，只需直接调用初始化 函数，然后调用函数读取PL端的数值即可。

 先使用HLS生成的这个结构体，建立一个对象，这个对象表示的是PL中我们的average_fun_0，若有多个该ip，则应该建立多个对象。

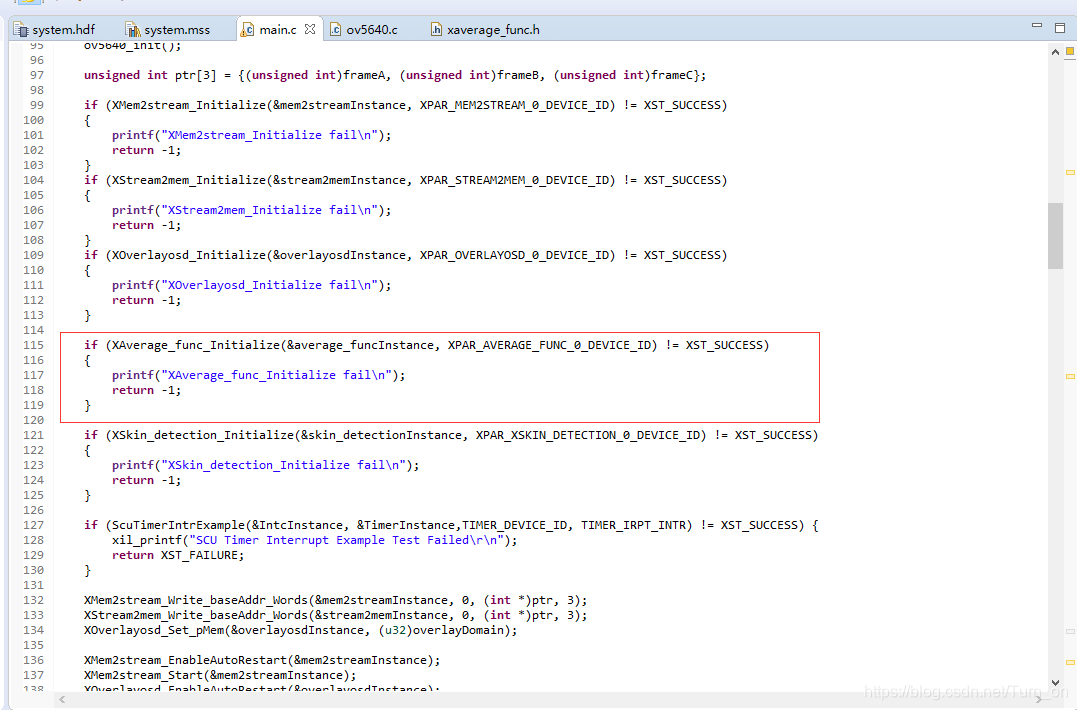

然后初始化 这个ip，这个ip的ID号的名字是和PL端相对应的，只不过前面多了XPAR_，后面多了_DEVICE_ID，具体的定义在xparameters.h这个头文件中。

至此，初始化全部完成，若需读取PL发送给PS的数据，调用XAverage_func_Get_mean(&average_funcInstance);即可，这里使用方法如下：
