实验三：中断实验

编程中使用中断功能来实现数码管静态显示秒表的正计时。

使用的开发板原理图及本次使用的模块

进取者STC15开发板原理图

本实验采用拓展口连接数码管的八个引脚实现功能

数码管

数码管正面

数码管背面

数码管内部原理
以共阳极数码管为例，从图中可以看出，数码管由8个LED组成，共阳极他们的阳极接在了一起，只要外部给一个VCC就可以通过控制他们的阴极来控制数码管显示
共阳极代码：0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e
对应0 1 2 3 4 5 6 7 8 9 a b c d e f十六个符号
共阴极代码：0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71
对应0 1 2 3 4 5 6 7 8 9 a b c d e f十六个符号

备注：

本次实验使用的是P0_0到P0_78个管脚，实际开发板中用杜邦线接出来（图片来源网络，侵删）

模块1个脚提供高电平，其余脚与单片机P0口连接

中断

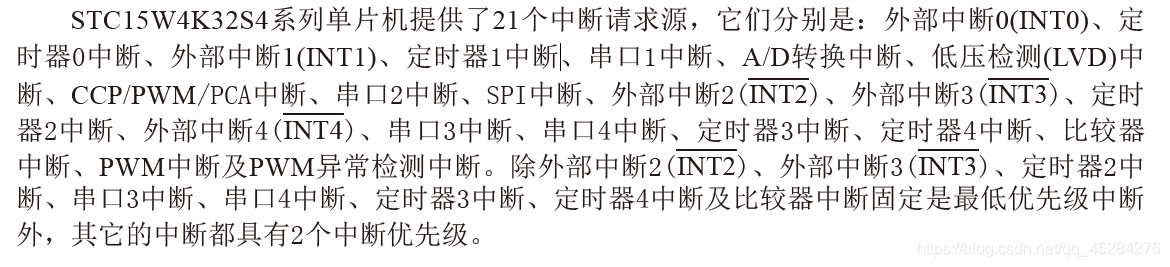

STC15w4k58s4与STC15W4k32s4为一个系列，只不过io口有点区别，K32s4的有62个io口，k58s4有48个io口，其余没有太多的差别，单片机所带的中断请求源如图示，有很多，所以说STC15系列芯片是很强大的，

这是中断执行的内部结构图，通过开关选择不同的模式，在此就不多说了，因为中断这些代码可以直接用相关软件生成。

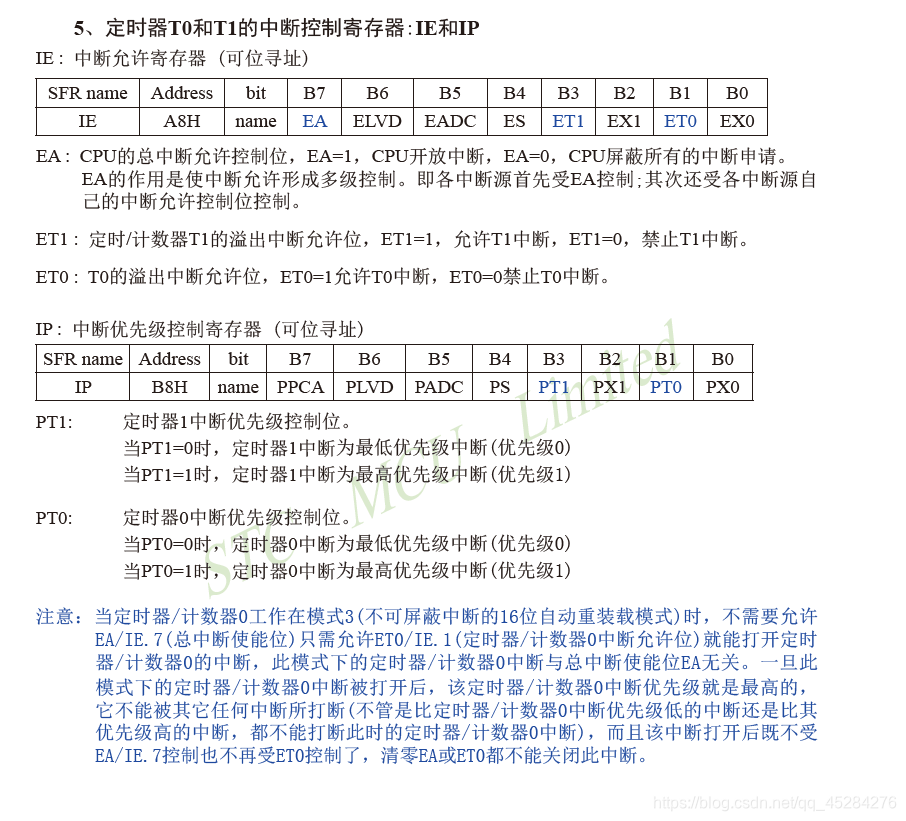

本次使用到的就是T0的定时器中断，我们按照datasheet所示编写好代码就可以使用定时器中断功能了。

（摘自STC15datasheet）

实验三的代码部分

#include <reg51.h> //调用reg51头文件  #define uchar unsigned char//定义uchar类型为unsigned char 储存大小1字节，值范围：0 到 255 #define uint unsigned int  //定义uint类型为unsigned int 储存大小2或4个字节，值范围：0~65536   uchar i,j,k; uchar code tab[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};//一维数组表示数码管显示“0~F”共阳极 void display()//显示函数 {   P0=tab[j];//P0等于对应的一维数组中值，从而数码管显示相应的数值，例如：j=1，P0=tab【1】=0xc0； if(j==10)//对j判断，使j始终保持在0~10循环。 {   j=0;//当j=10时，让j重新变为0，重新开始累加。 } } void InitTimer0(void)//使用定时器0 {     TMOD = 0x01;//选择为定时器0模式，工作方式1，仅用TR0打开启动     TH0 = 0xFC;//给定时器赋初值，定时1ms     TL0 = 0x18;     EA = 1; //打开定时器0中断允许     ET0 = 1; //打开总中断     TR0 = 1; //打开定时器   } void main(void)//主函数 { InitTimer0();//定时器初始化 while(1)//死循环 { display(); } } void Timer0Interrupt(void) interrupt 1//定时器0中断函数 {     TH0 = 0xFC;//给定时器赋初值，定时1ms     TL0 = 0x18;    i++;//每过1ms，i+1一次 if(i==100)//当i达到100时，及经历了0.1s，进入判断 {    i=0;//让i恢复初值    k++;//每次i=100时，k+1一次 if(k==10)//经历十次k+1，及到达1s {     k=0;//让k恢复初值     j++;//给j+1，使其显示改变。 } } }
