Altium designer ERROR系列：GND contains Output Pin and Power Pin objects
Net GND countains multiple Output Pins
——浅论0欧电阻用处

在画一块L298N芯片驱动舵机电路时，原理图编译出现了以下两个error：
（1）、GND contains Output Pin and Power Pin objects.
（2）、Net GND countains multiple Output Pins.
如下图所示：查了很多的ImapBox文章后，很多博主表示忽视ERC检查或者改芯片，但显然这是一种鸵鸟行为，而且也没有说出为什么。
所以我决定解决一下这个雷坑。

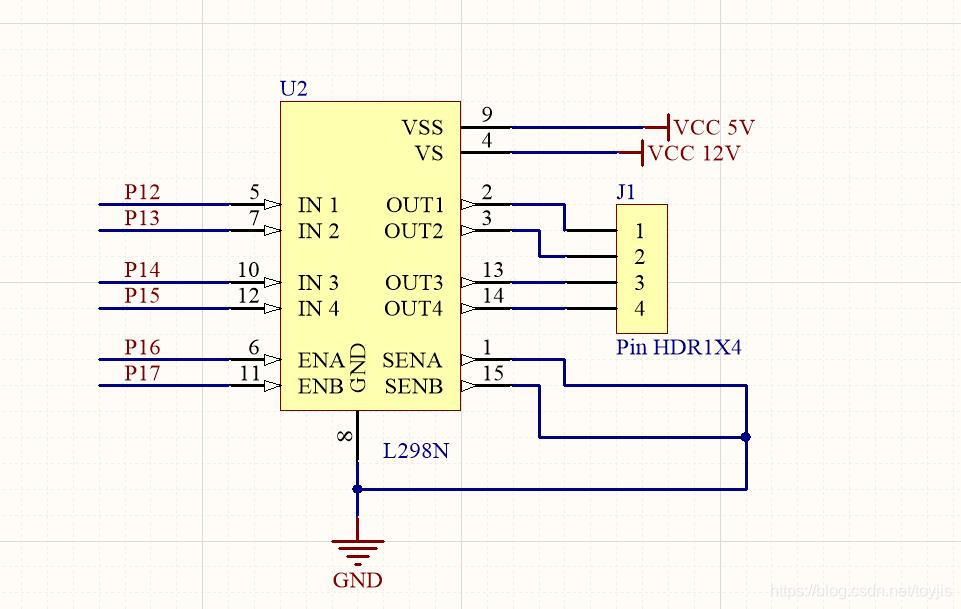

原理图是用的L298N来驱动舵机，如下如所示，在L289N中，IN1→IN4分别接单片机的I/O口（此处使用了51单片机的P1.2→P1.5），是芯片的逻辑输入。ENA,ENB是两个PWM使能端，用来使用PWM来调节转速。OUT1→OUT4为输出，此处接了一个四针排针，使用杜邦线连接舵机。VSS,VS分别为供电。SENA,SENB为此处错误点，其作用为接入电流传感信号。我们在这次用不着这两个引脚，所以选择接地，也就形成了这个error.

解决方案：显然，第一想法就排除了忽略ERC。经过翻查芯片手册发现，此处应该不能直接接地，虽然不用，但是不能过于潦草的处置。所以，我决定接一个0欧电阻。编译一下，两个error都没了，原理图通过！！（还有几个warning下一次说，留个坑！）。

同理可得，若是有需要直接接VSS的不用引脚，我们也应该使用0欧电阻连接，否则应该有VSS contains Output Pin and Power Pin objects这样的error。
这两种错误的本质是因为在Altium designer中，芯片的引脚被设定成了不是power的引脚形式，因而编译报错。但是我个人认为还是不要乱改芯片引脚，接上个0欧电阻即可。

第二个error是第一个error的附带产物，意思为：有多个output（输出属性）的引脚，接到了地上。当然，这进一步论证了我们在SENA/B后加0欧电阻是正确的。

最后说一下0欧电阻的作用吧，作为一个电阻，其功能就是负载，为什么还会有0欧这种格格不入的异类呢（还比其他的贵！！）
第一：调试功能。有些地方不便于打孔，就用0欧电阻作为调试点，也可以在这个地方测量电流。
第二：跳线作用。同时，如果是可用可不用的跳线，这样设计更加美观，至少比拖着跟飞线强多了。
第三：保险丝作用。0欧电阻虽然标称值0，但是还是有很小的阻值，同时，不同厂家的0欧电阻都会有抗压参数，这就是 一个简易的保险丝。
第四：解决布线问题。有时候出现正反面同时占用，又无法打孔时，使用一个0欧电阻横跨可以有效解决问题。
第五：单点接地。此处仍和保险丝一个作用，用于将各个模块的接地端分开，避免一个模块崩溃，烧毁其他模块。
第六：高频信号中，充当电容电感。主要用于解决EMC问题。
第七：解决部分元件值缺失问题。有时候设计PCB时没有具体数值，可以先代替上。
第八：解决本次error的用途。解决芯片IO口不能直接接电源接地问题。
欢迎大佬们评论区补充！！
