标题基于单片机和DS18B20的温度报警系统

温度是一个十分重要的物理量，对它的测量与控制有十分重要的意义。此温度报警器是利用温度传感器对外界的温度进行实时检测并报警的仪器。当温度超过或者低于用户所设定的上限值或者下限值时，通过蜂鸣器和指示灯向外界发出警报。本装置用户可自己设计温度上下限,默认上限值为38摄氏度,下限值为5摄氏度.主要器件:AT89C51单片机,四位共阳数码管,蜂鸣器,DS18B20.

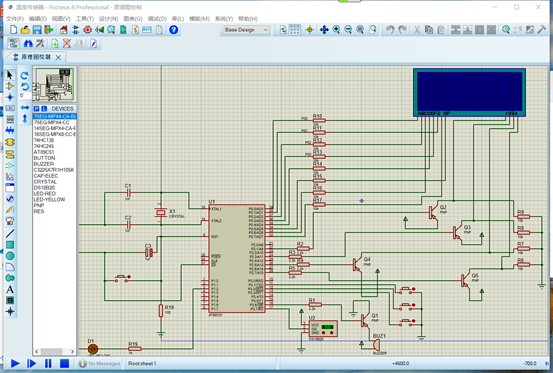

标题仿真电路:

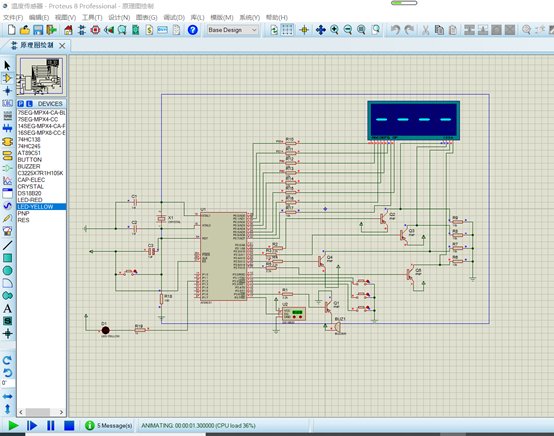

运行效果:
初始页面显示’—-’,而后显示DS18B20采集的温度数据,列如’38.0c’,可用三个按键’设置’,’减’,’加’来设置用户所需的温度上下限,当温度超过上下限是蜂鸣器报警,LED灯闪亮.

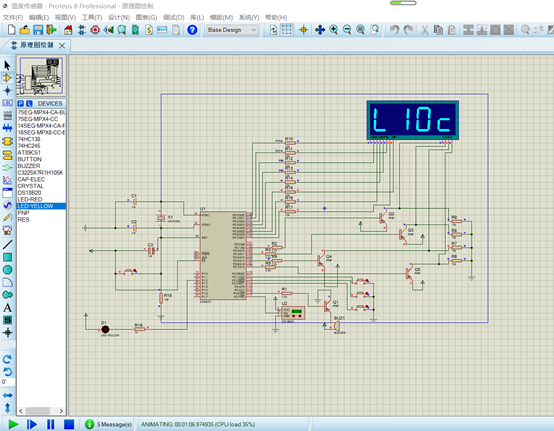

设置上限:
设置下限:
部分代码展示:
#include <reg51.h> #define uint unsigned int#define uchar unsigned char //宏定义sbit SET=P3^1; //定义调整键sbit DEC=P3^2; //定义减少键sbit ADD=P3^3; //定义增加键sbit BEEP=P3^6; //定义蜂鸣器sbit ALAM=P1^2; //定义灯光报警sbit DQ=P3^7; //定义DS18B20总线I/O bit shanshuo_st; //闪烁间隔标志bit beep_st; //蜂鸣器间隔标志sbit DIAN = P0^5; //小数点uchar x=0; //计数器signed char m; //温度值全局变量uchar n; //温度值全局变量uchar set_st=0; //状态标志signed char shangxian=38; //上限报警温度，默认值为38signed char xiaxian=5; //下限报警温度，默认值为5//uchar code LEDData[]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,0xff};uchar code LEDData[]={0x5F,0x44,0x9D,0xD5,0xC6,0xD3,0xDB,0x47,0xDF,0xD7,0xCF,0xDA,0x9B,0xDC,0x9B,0x8B};////DS18B20=///延时子程序/void Delay_DS18B20(int num){ while(num–) ;}/初始化DS18B20/void Init_DS18B20(void){ unsigned char x=0; DQ = 1; //DQ复位 Delay_DS18B20(8); //稍做延时 DQ = 0; //单片机将DQ拉低 Delay_DS18B20(80); //精确延时，大于480us DQ = 1; //拉高总线 Delay_DS18B20(14); x = DQ; //稍做延时后，如果x=0则初始化成功，x=1则初始化失败 Delay_DS18B20(20);}/读一个字节/unsigned char ReadOneChar(void){ unsigned char i=0; unsigned char dat = 0; for (i=8;i>0;i–) { DQ = 0; // 给脉冲信号 dat>>=1; DQ = 1; // 给脉冲信号 if(DQ) dat|=0x80; Delay_DS18B20(4); } return(dat);}/写一个字节/void WriteOneChar(unsigned char dat){ unsigned char i=0; for (i=8; i>0; i–) { DQ = 0; DQ = dat&0x01; Delay_DS18B20(5); DQ = 1; dat>>=1; }}/读取温度/unsigned int ReadTemperature(void){ unsigned char a=0; unsigned char b=0; unsigned int t=0; float tt=0; Init_DS18B20(); WriteOneChar(0xCC); //跳过读序号列号的操作 WriteOneChar(0x44); //启动温度转换 Init_DS18B20(); WriteOneChar(0xCC); //跳过读序号列号的操作 WriteOneChar(0xBE); //读取温度寄存器 a=ReadOneChar(); //读低8位 b=ReadOneChar(); //读高8位 t=b; t<<=8; t=t|a; tt=t0.0625; t= tt10+0.5; //放大10倍输出并四舍五入 return(t);}//=//=//=================================/延时子程序/void Delay(uint num){while( –num );}/初始化定时器0/void InitTimer(void){ TMOD=0x1; TH0=0x3c; TL0=0xb0; //50ms（晶振12M）}/读取温度/void check_wendu(void){ uint a,b,c; c=ReadTemperature(); //获取温度值并减去DS18B20的温漂误差 a=c/100; //计算得到十位数字 b=c/10-a10; //计算得到个位数字 m=c/10; //计算得到整数位 n=c-a100-b*10; //计算得到小数位 if(m<0){m=0;n=0;} //设置温度显示上限 if(m>99){m=99;n=9;} //设置温度显示上限 }/显示开机初始化等待画面/void Disp_init(void) { P0 = ~0x80; //显示—- P2 = 0x7F; Delay(200); P2=0xff; P2 = 0xDF; Delay(200); P2=0xff; P2 = 0xF7; Delay(200); P2=0xff; P2 = 0xFD; Delay(200); P2 = 0xFF; //关闭显示}/显示温度子程序/void Disp_Temperature(void) //显示温度{ P0 = ~0x98; //显示C P2 = 0x7F; Delay(100); P2=0xff; P0=~LEDData[n]; //显示个位 P2 = 0xDF; Delay(100); P2=0xff; P0 =~LEDData[m%10]; //显示十位 DIAN = 0; //显示小数点 P2 = 0xF7; Delay(100); P2=0xff; P0 =~LEDData[m/10]; //显示百位 P2 = 0xFD; Delay(100); P2 = 0xff; //关闭显示}/显示报警温度子程序/void Disp_alarm(uchar baojing){ P0 =~0x98; //显示C P2 = 0x7F; Delay(100); P2=0xff; P0 =~LEDData[baojing%10]; //显示十位 P2 = 0xDF; Delay(100); P2=0xff; P0 =~LEDData[baojing/10]; //显示百位 P2 = 0xF7; Delay(100); P2=0xff; if(set_st1)P0 =~0xCE; else if(set_st2)P0 =~0x1A; //上限H、下限L标示 P2 = 0xFD; Delay(100); P2 = 0xff; //关闭显示}/报警子程序/void Alarm(){ if(x>=10){beep_st=~beep_st;x=0;} if((m>=shangxian&&beep_st1)||(m<=xiaxian&&beep_st1)) { BEEP=0; ALAM=0; } else { BEEP=1; ALAM=1; }}/主函数/void main(void){ uint z;InitTimer(); //初始化定时器EA=1; //全局中断开关TR0=1;ET0=1; //开启定时器0IT0=1; IT1=1;check_wendu();check_wendu();for(z=0;z<300;z++){ Disp_init(); }while(1) { if(SET0) { Delay(2000); do{}while(SET0); set_st++;x=0;shanshuo_st=1; if(set_st>2)set_st=0; } if(set_st0) { EX0=0; //关闭外部中断0 EX1=0; //关闭外部中断1 check_wendu(); Disp_Temperature(); Alarm(); //报警检测 } else if(set_st1) { BEEP=1; //关闭蜂鸣器 ALAM=1; EX0=1; //开启外部中断0 EX1=1; //开启外部中断1 if(x>=10){shanshuo_st=~shanshuo_st;x=0;} if(shanshuo_st) {Disp_alarm(shangxian);} } else if(set_st2) { BEEP=1; //关闭蜂鸣器 ALAM=1; EX0=1; //开启外部中断0 EX1=1; //开启外部中断1 if(x>=10){shanshuo_st=~shanshuo_st;x=0;} if(shanshuo_st) {Disp_alarm(xiaxian);} } }}/定时器0中断服务程序/void timer0(void) interrupt 1{TH0=0x3c;TL0=0xb0;x++;}/外部中断0服务程序/void int0(void) interrupt 0{EX0=0; //关外部中断0if(DEC0&&set_st1){ do{ Disp_alarm(shangxian); } while(DEC0); shangxian–; if(shangxian<xiaxian)shangxian=xiaxian;}else if(DEC0&&set_st2){ do{ Disp_alarm(xiaxian); } while(DEC0); xiaxian–; if(xiaxian<0)xiaxian=0;}}/外部中断1服务程序/void int1(void) interrupt 2{EX1=0; //关外部中断1if(ADD0&&set_st1){ do{ Disp_alarm(shangxian); } while(ADD0); shangxian++; if(shangxian>99)shangxian=99;}else if(ADD0&&set_st2){
