STMS 系列点亮第一个灯 GPIO输出 (IDEAT科技)

前面的我们已经把STVD软件安装和库环境搭建的 安装好了！现在我们来写一个GPIO输出的代码！！

还是一步一步的来！首先我们还是先创建一个工程！！这边我还是放个传送门把！！ 帮助大家快速搭建！！节约时间

**传送门：链接：https://pan.baidu.com/s/1G9Bi9Rq_-JDwoZv0iVXv0g
提取码：ye62 **

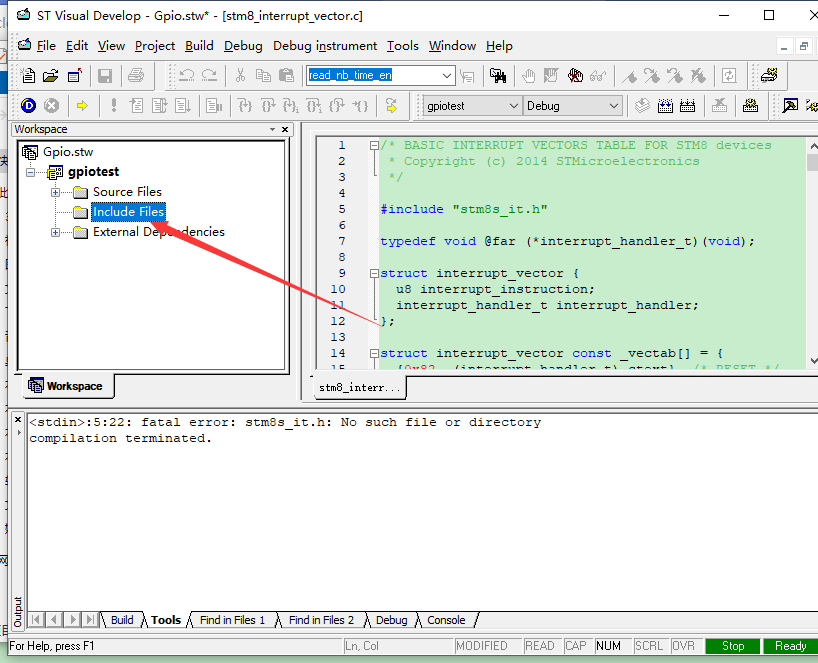

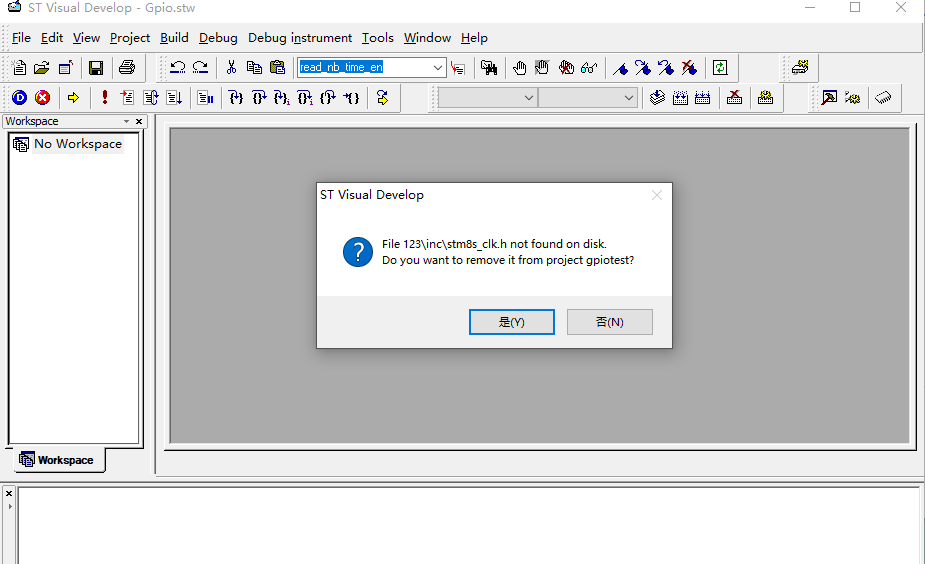

大家拿着直接解压，然后打开工程文件 即可！！ 在 02 → Software 里面 如果有报出下面这个错误别急！！这是放的库文件地址不一样 软件没用找到库文件 就报这个！！ 你点击是删除文件就行了 然后把自己的库文件加进去

库文件在解压包USERDATA 里面 还是右键这里添加

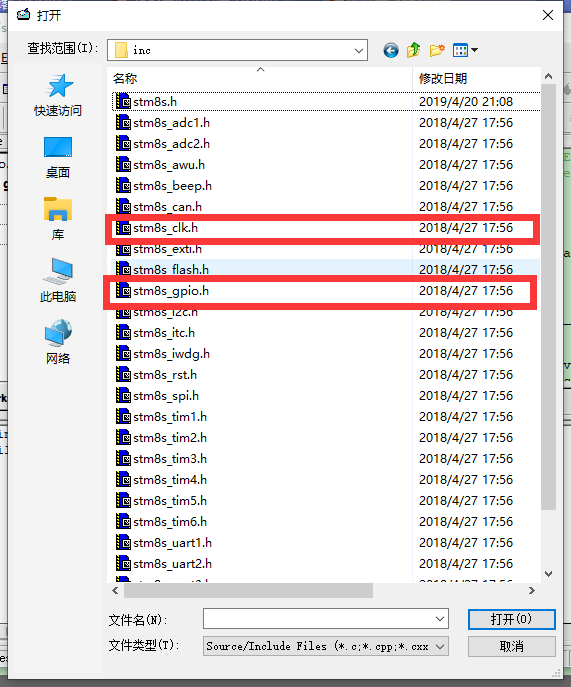

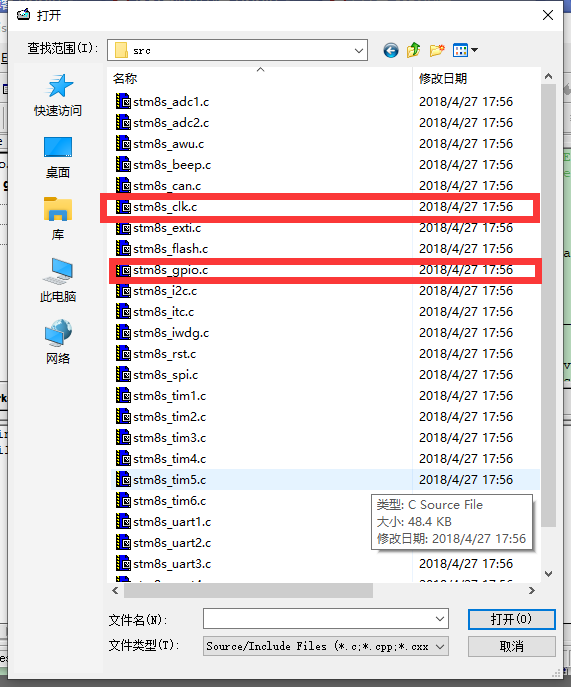

我们添加这几个文件 就行了

GPIO.C和CLK.C,和他们的.H文件

导入这几个文件后就编译一下 大家可以看我下面的截图
然后我们就开始写代码了！！！
API可以参考一下小青蛙：

链接：https://pan.baidu.com/s/1R_j0ZXGBr_aKoADPQjJnrA

提取码：6fd8

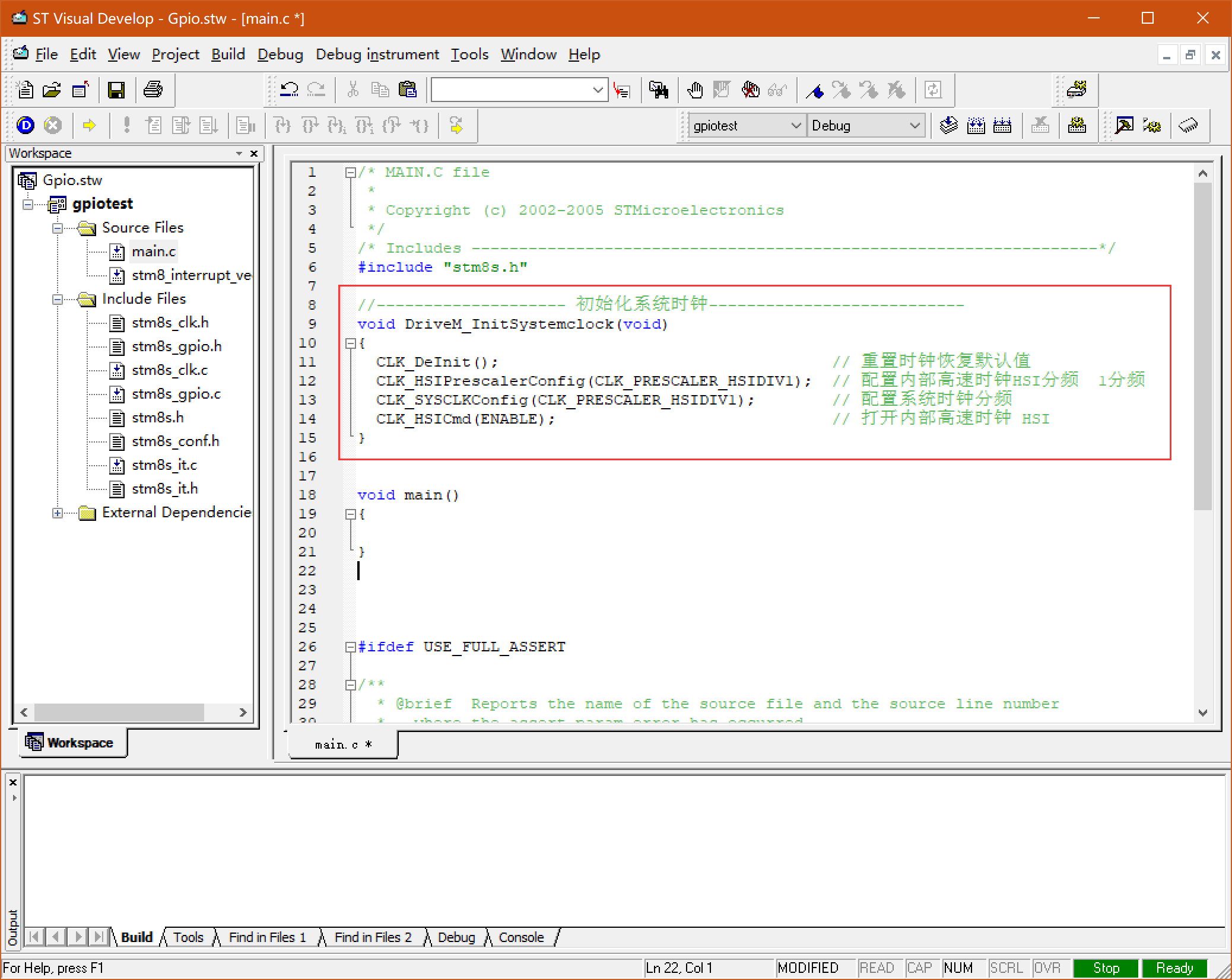

继续然后我在主函数里面我们先来配置时钟 我这边用的内部16M高速晶振HSI 1分频
不清楚的朋友可以去查看对应芯片的数据数据手册！！一般百度一下就有
大家可以参考小青蛙里面的API！！！

//-------------------- 初始化系统时钟--------------------------- void DriveM_InitSystemclock(void) { CLK_DeInit(); // 重置时钟恢复默认值     CLK_HSIPrescalerConfig(CLK_PRESCALER_HSIDIV1); // 配置内部高速时钟HSI分频  1分频 CLK_SYSCLKConfig(CLK_PRESCALER_HSIDIV1); // 配置系统时钟分频 CLK_HSICmd(ENABLE); // 打开内部高速时钟 HSI }

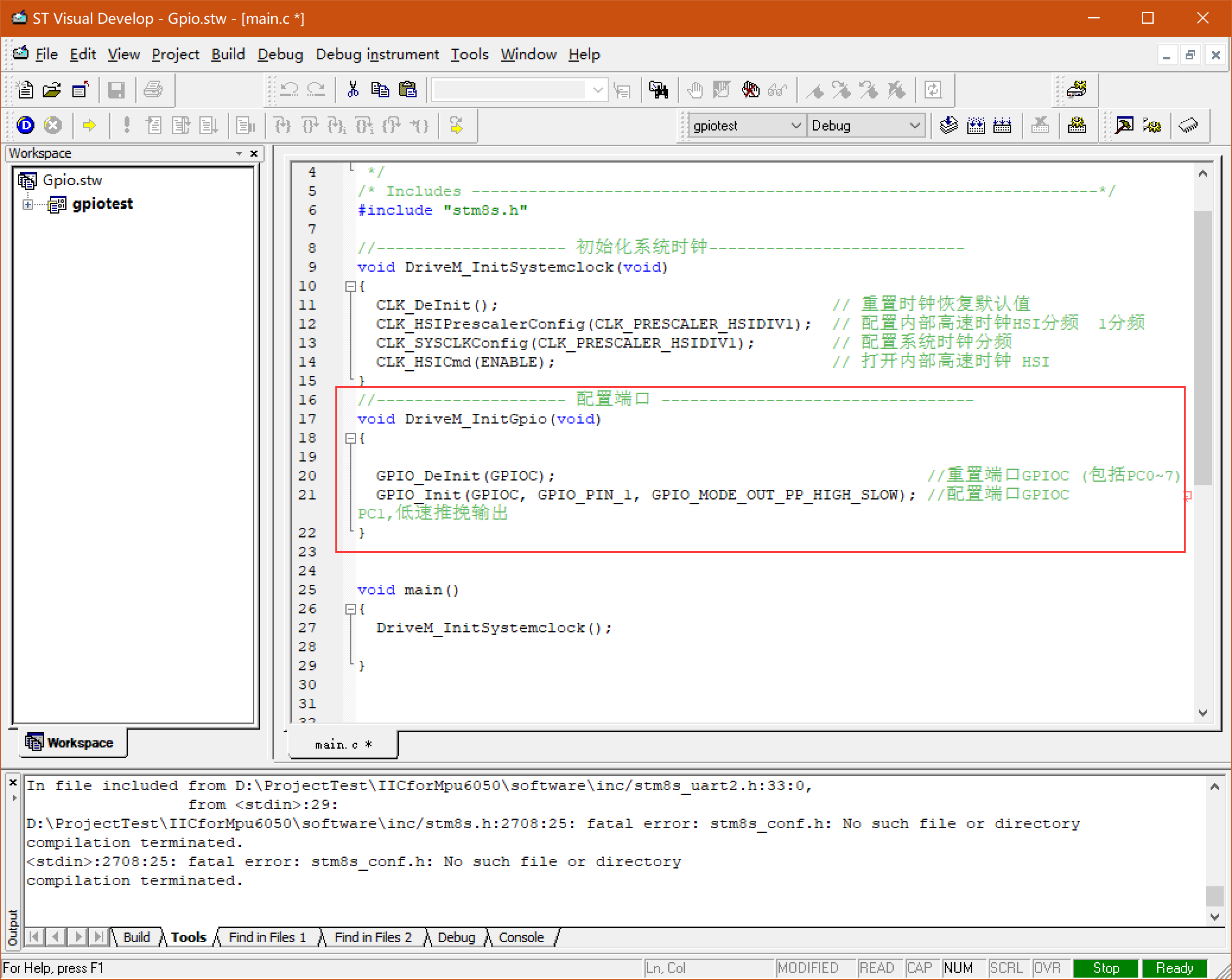

时钟配置完成后！！咱们现在来配置端口！！ 毕竟要点亮灯

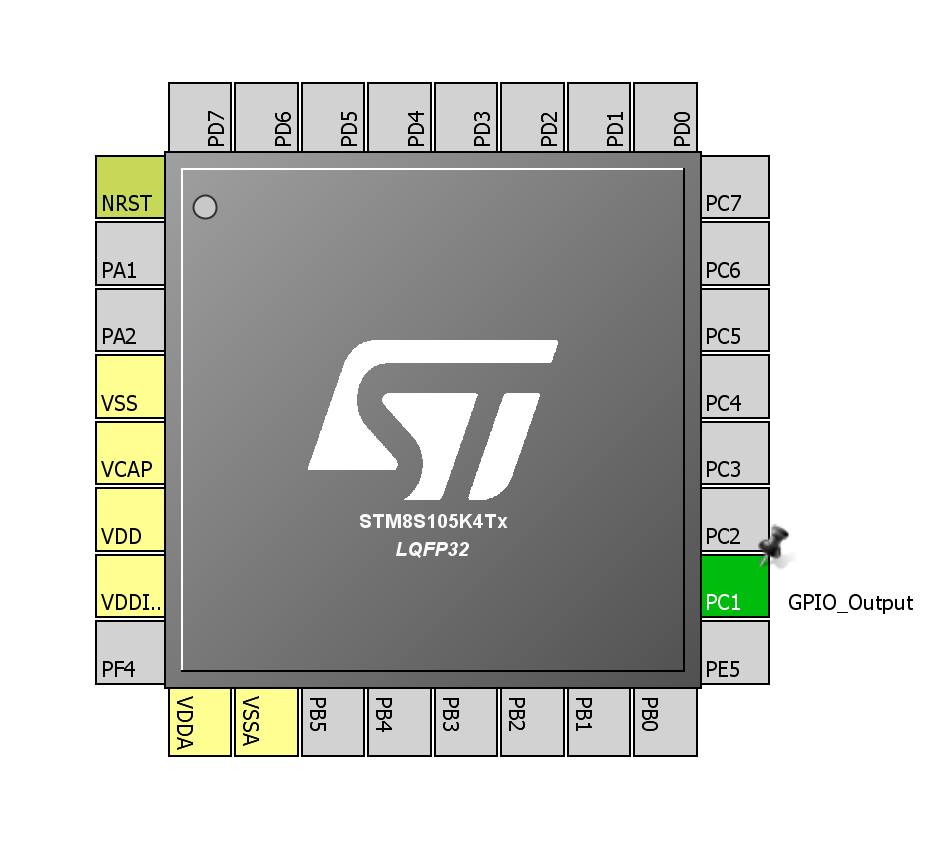

下面开始设置端口了！！ 下面是我们要输出的引脚

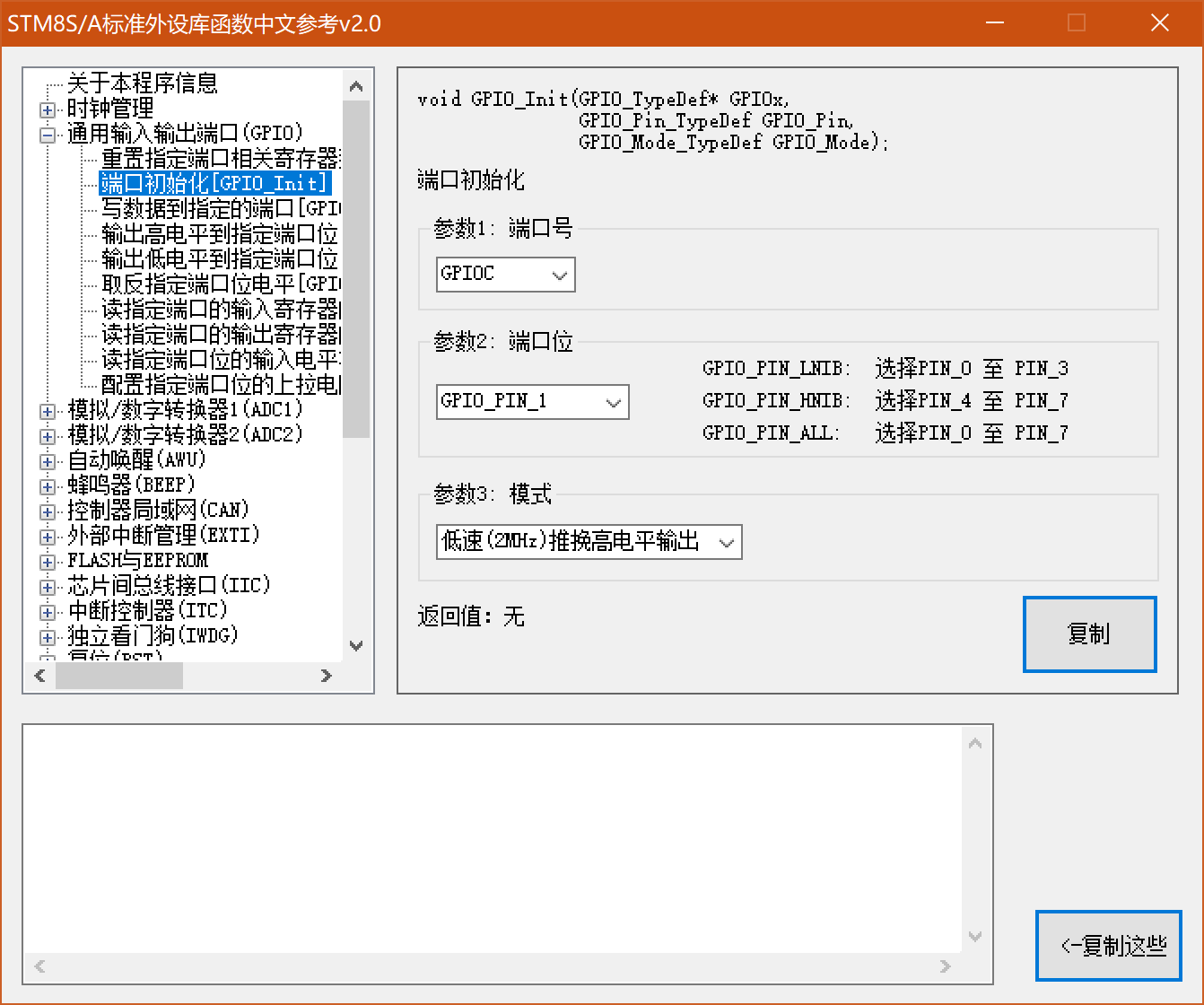

如果用小青蛙可以直接配置文件！！！ 这里我们选择推挽输出就是高低电平 ,高速低速 点灯影响不大！！

//-------------------- 配置端口 --------------------------------- void DriveM_InitGpio(void) { GPIO_DeInit(GPIOC); //重置端口GPIOC (包括PC0~7) GPIO_Init(GPIOC, GPIO_PIN_1, GPIO_MODE_OUT_PP_HIGH_SLOW); //配置端口GPIOC PC1,低速推挽输出 }

这样基本的端口配置就完成了！！ 是不是感觉比较简单！！ 下面我们来让让这个灯点亮 并且一闪一闪的

我们在主函数里面 就是main()里面添加以下代码！！

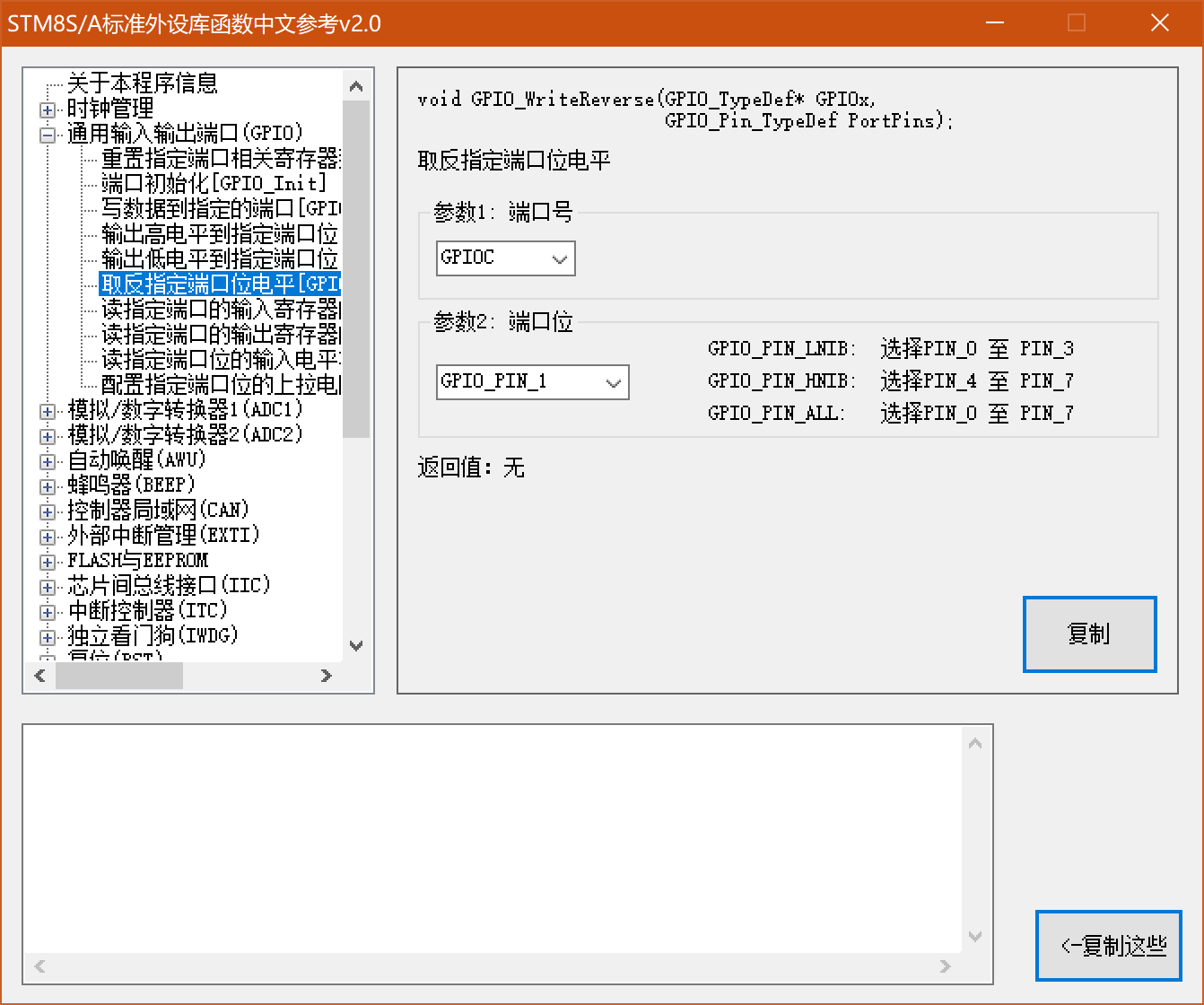

//-------------------- 主函数代码 -------------------------------- void main() {  uint16_t num =1000000; //创建一个局部变量 这个值稍微设置大一点 uint16_t 大家可以通俗点理解成int  //执行函数 DriveM_InitSystemclock(); DriveM_InitGpio(); //----------------------- while(num--) //这里做一个死循环让他一直跑 跑的时候让那个 num变量每次减少1 { if(num<=1) //判断条件如果这个num小于等于1了就进入条件 { GPIO_WriteReverse(GPIOC, GPIO_PIN_1); //让单片机取反输出电平(单片机默认引脚输出是高电平 理想状态是 0V和3.3V互换)    num = 1000000; //又重新让num这个值等于原始值这样他就一直跑 } else {} } }

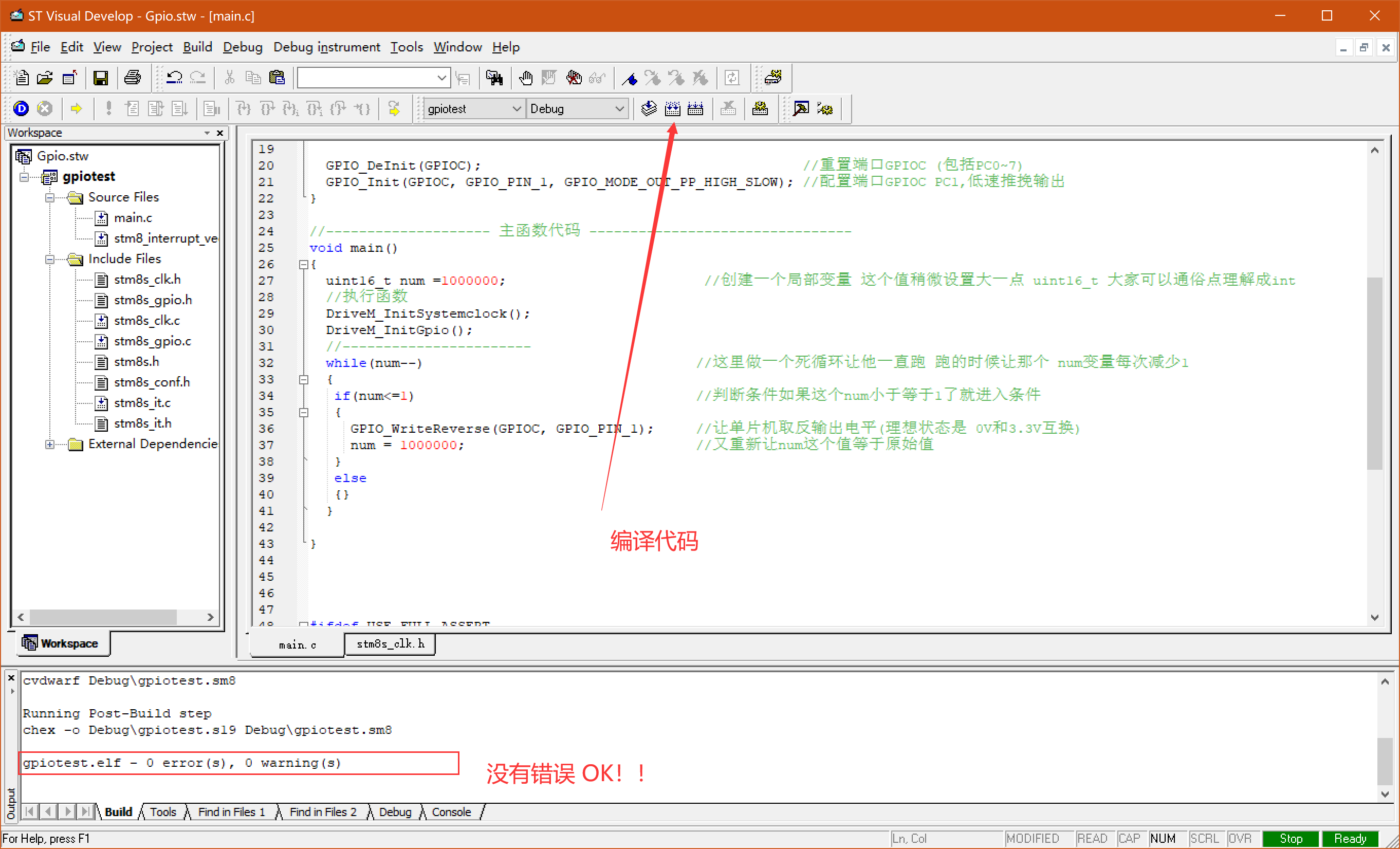

这样基本上就OK了 接下来我们点击编译代码！！

然后大家就可以下载程序进入单片机了！！

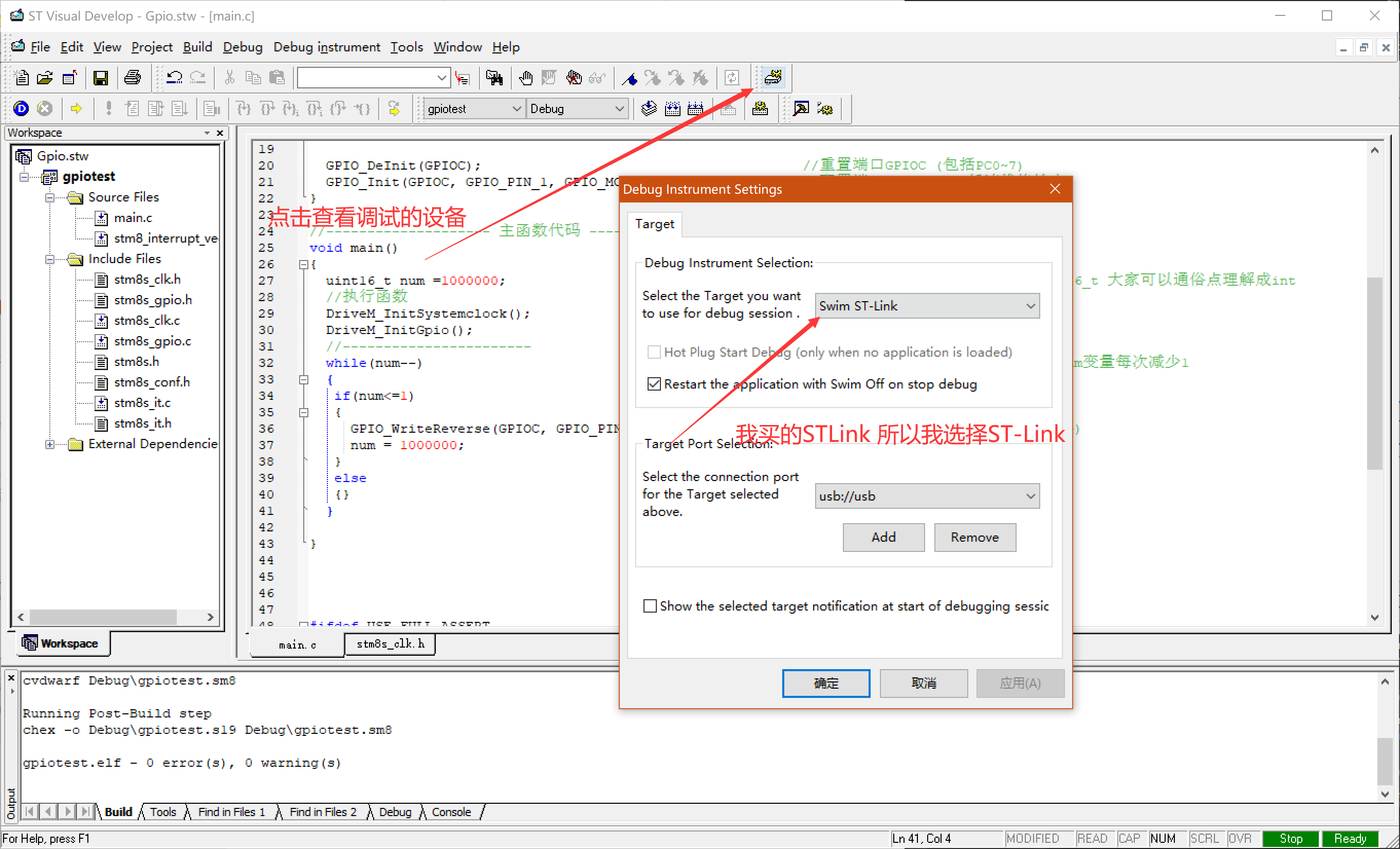

下载之前看看有没有设置 就像这样！！

有些小伙伴没有驱动的我这里给个传送门！！！(仅限ST-LINK)

链接：https://pan.baidu.com/s/1x_lR-AQuxwqgKNq2oHI7Lg
提取码：0qeh

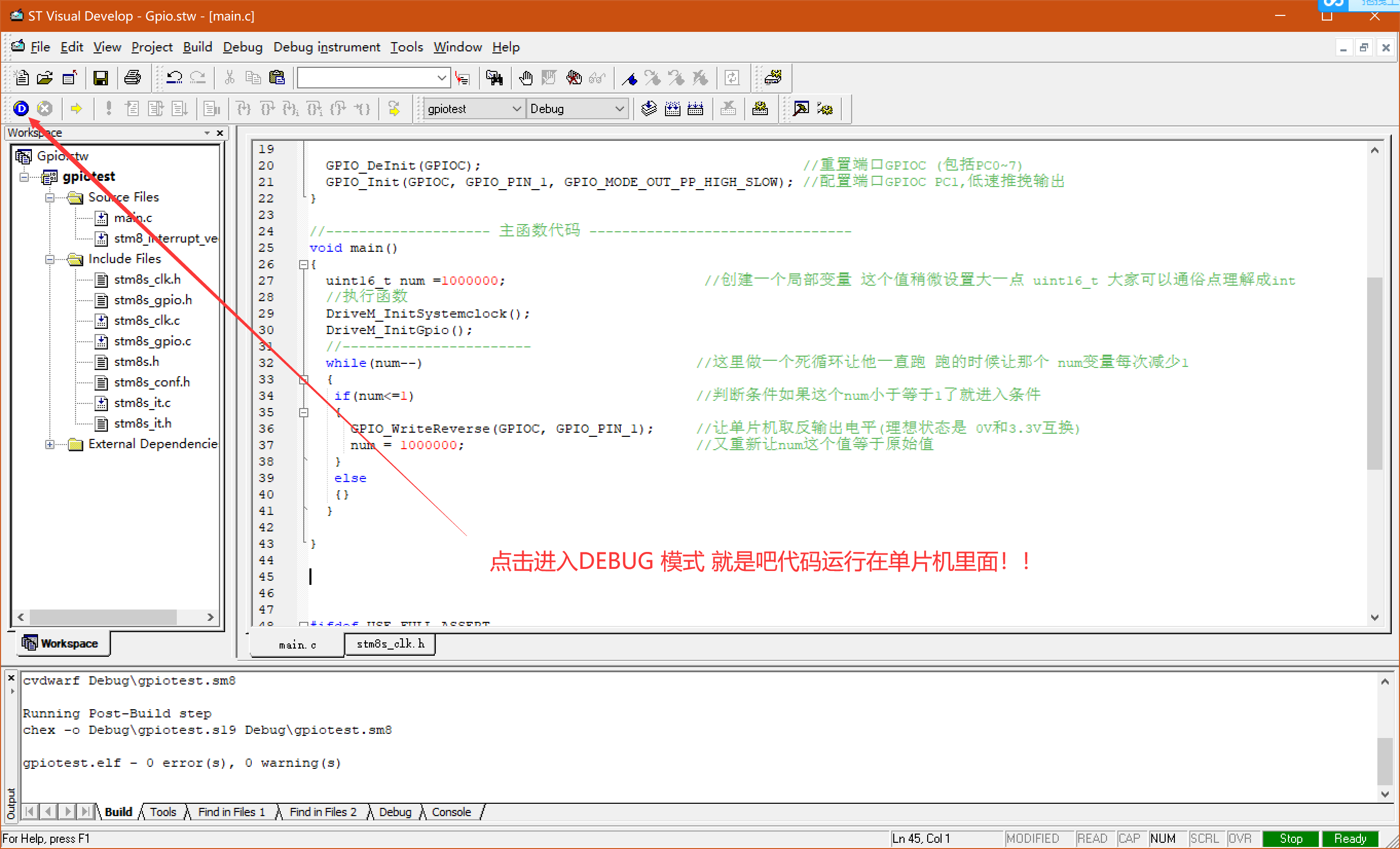

点击Debug!!!

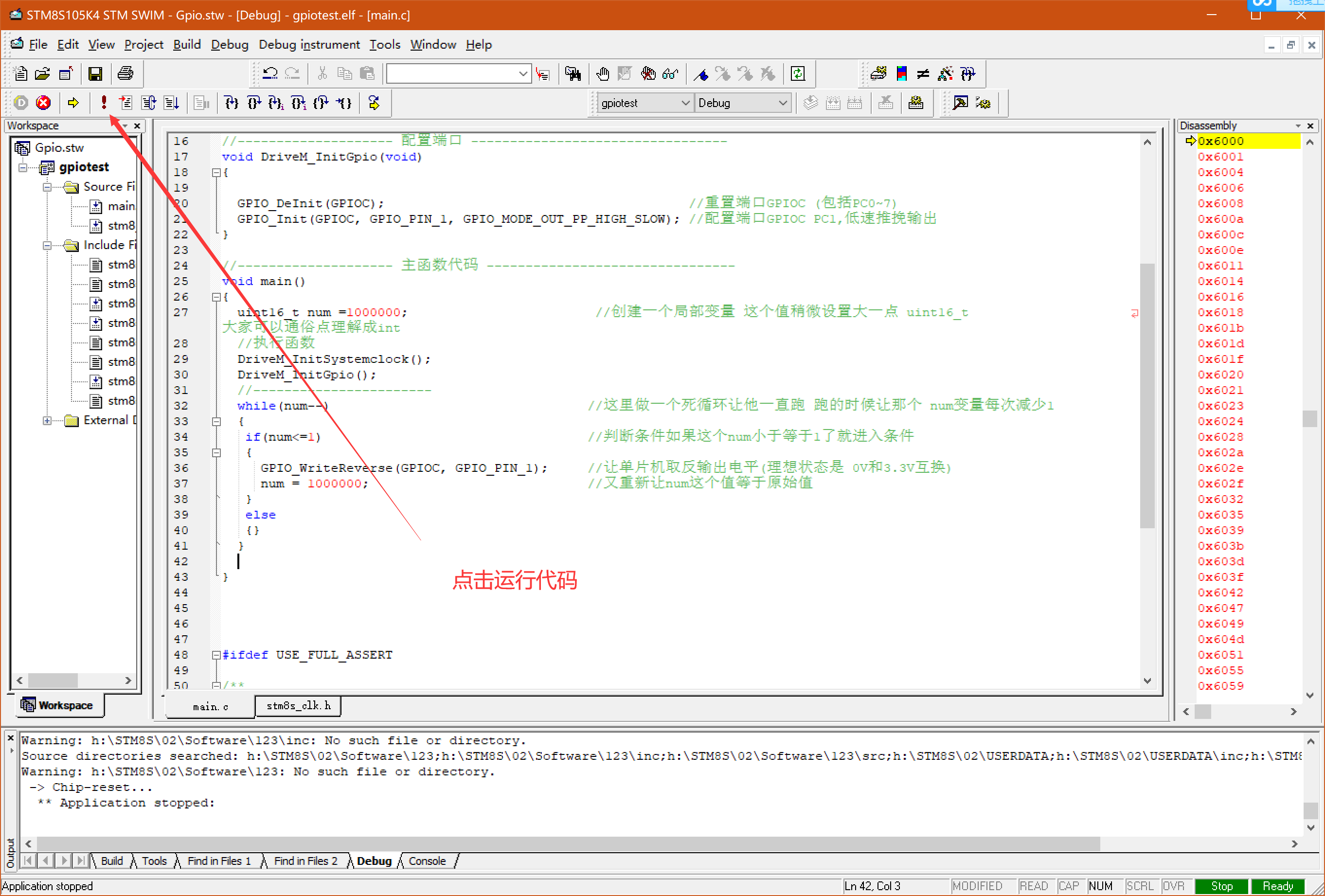

然后界面就这个样子的！！！然后点击运行代码

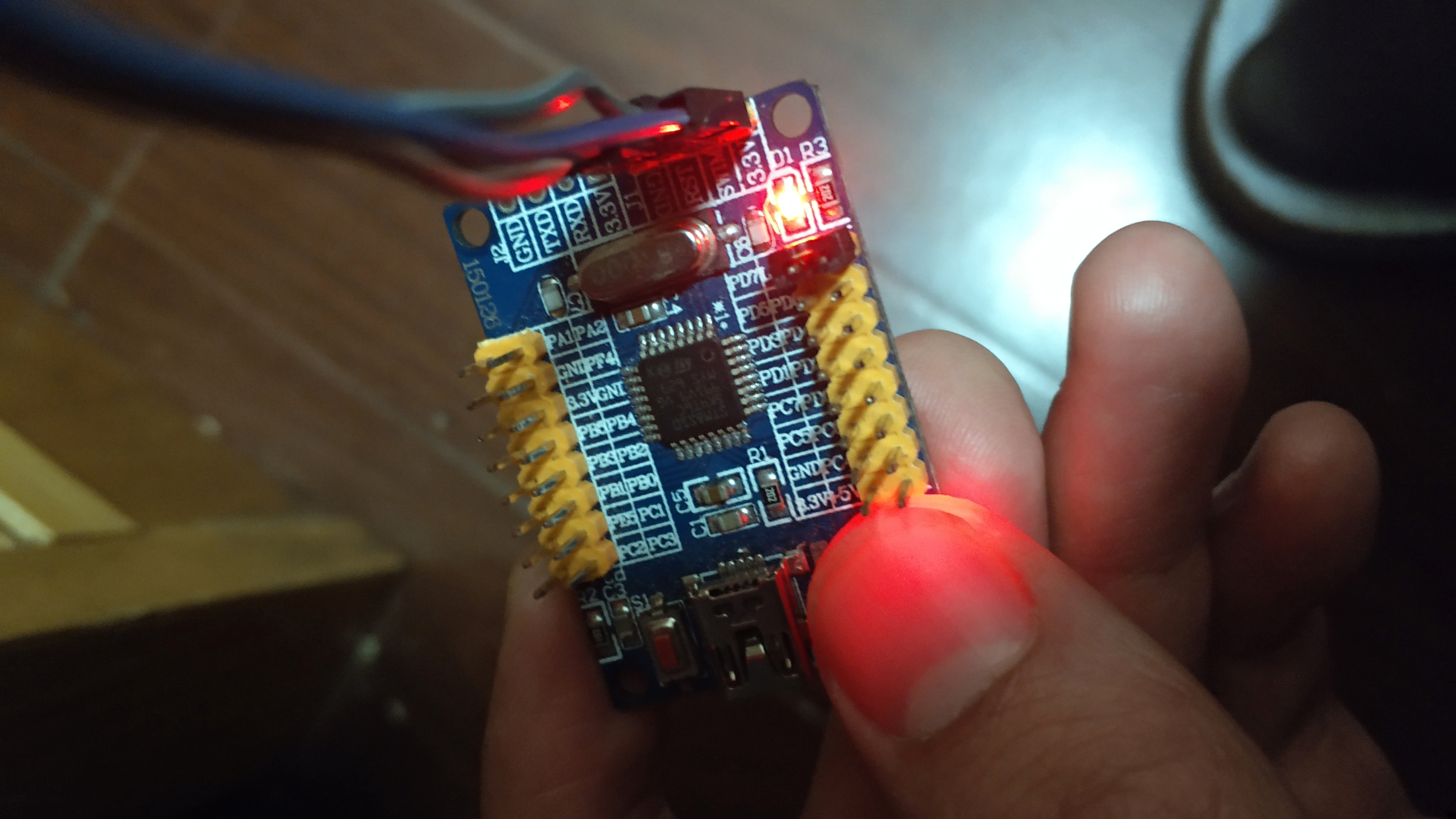

然后单片机就亮灯了！！ 亮灯了！！！亮灯了！！灯了！！了！！！！

闪烁频率有点快！！我没有分频主要是。
