续：
Python的mpl_finance模块从2020年已经提醒弃用，新mplfinance模块详解（一）

三、make_addplot的基本用法

在金融数据分析中，我们要通过数据可视化展示的不仅是’Open’, ‘High’, ‘Low’, ‘Close’和最常见‘ma’，还有一些其他分析数据，那么就要用到make_addplot（）方法了，make_addplot可以接受一个pandas、numpy、array以及list格式的数据（tuple不可以），和**kwargs参数；需要注意的是：传递给make_addplot的数据参数必须与将来画图传递给plot的数据参数行数相同，**kwargs参数将全部传递到polt方法中。
下面准备了一组数据，但是column有点长，不能全部输出，这里分布输出了数据的columns和一部分数据：

Index(['Open', 'High', 'Low', 'Close', 'Volume', 'UpperB', 'LowerB', 'PercentB'],       dtype='object')                   Open        High  ...      LowerB  PercentB Date                                ... 2011-07-01 132.089996 134.100006 ... 125.316073 1.219057 2011-07-05 133.779999 134.080002 ... 124.912703 1.066618 2011-07-06 133.490005 134.139999 ... 124.627085 0.992467 2011-07-07 135.160004 135.699997 ... 124.284986 1.026222 2011-07-08 133.830002 135.360001 ... 124.140890 0.885916 ... ... ... ... ... ... 2012-06-25 132.050003 132.100006 ... 128.120436 0.381896 2012-06-26 131.699997 132.380005 ... 128.084306 0.470585 2012-06-27 132.419998 133.429993 ... 128.140042 0.605441 2012-06-28 132.289993 132.990005 ... 128.219241 0.551922 2012-06-29 135.199997 136.270004 ... 128.792993 0.921670 [252 rows x 8 columns]

add_plot = mplfinance.make_addplot(data['LowerB']) mplfinance.plot(data, addplot=add_plot) plt.show() # 显示

输出结果：

如果要给图表添加多个数据绘制，直接用列表传入make_addplot即可，例如：

add_plot = mplfinance.make_addplot(data[['UpperB', 'LowerB']]) mplfinance.plot(data, addplot=add_plot) plt.show() # 显示

输出结果：

把数据分析的结果标记到图像中

数据分析和可视化的目的是有分析结果，直接把结果展示的图表上将更加直观。先做个简单的数据分析，并把分析结果赋值到两个列表中，然后在绘图时标记到图表中，因为这里是标记，并非连续的线
，此时可以在make_addplot方法中使用marker，以及markersize和color设置标记的大小和颜色，这些参数都是直接传递给plot方法的。

 def data_analyze(self, data: pandas.DataFrame): """         简单的数据分析，并把返回数据分析结果列表，分析的逻辑不重要，主要看如何绘制到图形中。         :param data:         :return:         """ if data.shape[0] == 0:             data = self.data         s_list = []         b_list = []         b=-1 for i, v in data['High'].iteritems(): if v > data['UpperB'][i] and (b == -1 or b == 1):                 b_list.append(data['Low'][i])                 b = 0 else:                 b_list.append(numpy.nan) # 这里添加nan的目的是，对齐主图的k线数量 if data['Low'][i] < data['LowerB'][i] and (b == -1 or b == 0):                 s_list.append(v)                 b = 1 else:                 s_list.append(numpy.nan) return b_list, s_list    b_list, s_list = self.data_analyze(data)   add_plot = [       mpf.make_addplot(b_list, scatter=True, markersize=200, marker='^', color='y'),       mpf.make_addplot(s_list, scatter=True, markersize=200, marker='v', color='r'),       mpf.make_addplot(data[['UpperB', 'LowerB']])]   mpf.plot(data, type='candle', addplot=add_plot, volume=True)   plt.show() # 显示

输出结果：

在副图中绘制

plot绘图时是可以直接通过参数添加成交量副图的，如果想在副图中绘制数据可以在make_addplot中使用参数panel，直接上代码：

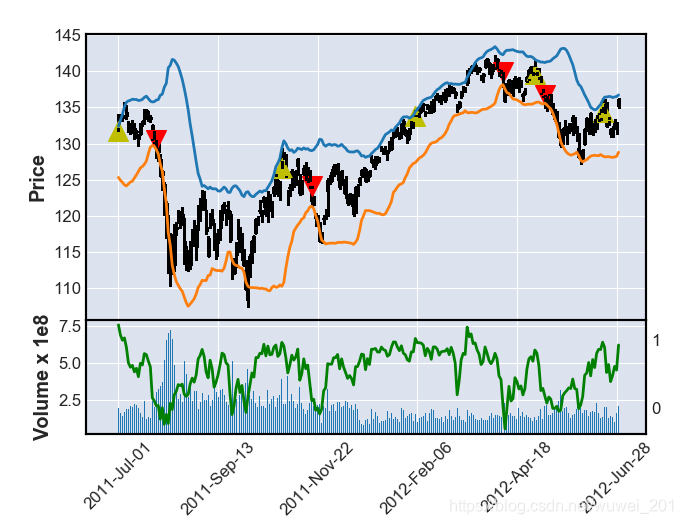

def data_analyze(self, data: pandas.DataFrame): """         简单的数据分析，并把返回数据分析结果列表，分析的逻辑不重要，主要看如何绘制到图形中。         :param data:         :return:         """ if data.shape[0] == 0:             data = self.data         s_list = []         b_list = []         b=-1 for i, v in data['High'].iteritems(): if v > data['UpperB'][i] and (b == -1 or b == 1):                 b_list.append(data['Low'][i])                 b = 0 else:                 b_list.append(numpy.nan) # 这里添加nan的目的是，对齐主图的k线数量 if data['Low'][i] < data['LowerB'][i] and (b == -1 or b == 0):                 s_list.append(v)                 b = 1 else:                 s_list.append(numpy.nan) return b_list, s_list    b_list, s_list = self.data_analyze(data)   add_plot = [       mpf.make_addplot(b_list, scatter=True, markersize=200, marker='^', color='y'),       mpf.make_addplot(s_list, scatter=True, markersize=200, marker='v', color='r'),       mpf.make_addplot(data[['UpperB', 'LowerB']]),       mpf.make_addplot(data['PercentB'], panel='lower', color='g', secondary_y='auto'),]   mpf.plot(data, type='candle', addplot=add_plot, volume=True)   plt.show() # 显示

输出结果：

这里注意的是副图的左右两侧都有Y轴标，而且数据不同，因为mplfinance为完整展示图像，自动分成了两个坐标轴，如果你绘制的数据较多，这里有可能会报错，如果出现这种情况，在使用plot绘制多组数据时需要使用参数secondary_y，有三个参数选项True, False, 和auto，默认是auto，因为绘制数据多出现报错时只能设置secondary_y=true（使用Y轴标）或/False（不使用）来覆盖，如果数据差异很大，设为False可能会导致看不到（实际上还是绘制了，只是在最顶上或最底下一条线看不清而已）。

修改主图Y轴刻度位置和设置线形

在绘图plot函数中使用关键字参数style=’sas’可以把主图Y左边放到右边，默认是‘default’，
设置线型是参数linestyle，直接上代码吧，都是常用的参数：

def data_analyze(self, data: pandas.DataFrame): """         简单的数据分析，并把返回数据分析结果列表，分析的逻辑不重要，主要看如何绘制到图形中。         :param data:         :return:         """ if data.shape[0] == 0:             data = self.data         s_list = []         b_list = []         b=-1 for i, v in data['High'].iteritems(): if v > data['UpperB'][i] and (b == -1 or b == 1):                 b_list.append(data['Low'][i])                 b = 0 else:                 b_list.append(numpy.nan) # 这里添加nan的目的是，对齐主图的k线数量 if data['Low'][i] < data['LowerB'][i] and (b == -1 or b == 0):                 s_list.append(v)                 b = 1 else:                 s_list.append(numpy.nan) return b_list, s_list  b_list, s_list = self.data_analyze(data) add_plot = [     mpf.make_addplot(b_list, scatter=True, markersize=200, marker='*', color='y'),     mpf.make_addplot(s_list, scatter=True, markersize=200, marker='s', color='r'),     mpf.make_addplot(data[['UpperB', 'LowerB']], linestyle='dashdot'),     mpf.make_addplot(data['PercentB'], panel='lower', color='g', secondary_y='auto'),     mpf.make_addplot(data['Adj Close'], color='b', linestyle='dotted', secondary_y=True)] mpf.plot(data, type='candle', addplot=add_plot, volume=True, figscale=1.5, style='default') plt.show() # 显示

输出结果：

这里需要注意的是style只能在plot方法中使用，不能在make_addplot方法中使用，而linestyle两者都可以用。

四、marketcolors和mpf_style以及其他常用设置

marketcolors设置图表颜色

""" make_marketcolors() 设置k线颜色 :up 设置阳线柱填充颜色 :down 设置阴线柱填充颜色 ：edge 设置蜡烛线边缘颜色 'i' 代表继承k线的颜色 ：wick 设置蜡烛上下影线的颜色 ：volume 设置成交量颜色 ：inherit 是否继承, 如果设置了继承inherit=True，那么edge即便设了颜色也会无效 """ my_color = mplfinance.make_marketcolors(up='cyan', down='red', edge='black', wick='black', volume='blue')

添加图表样式

这里的设置应该在plot方法之前设置，而设置完成marketcolors后需要使用mpf_style添加设置，最后plot（）方法的关键字参数style=my_style 才会生效。下面添加mpf_style，最后一起展示效果。

""" make_mpf_style() 设置mpf样式 ：gridaxis:设置网格线位置,both双向 ：gridstyle:设置网格线线型 ：y_on_right:设置y轴位置是否在右 """ my_style = mplfinance.make_mpf_style(marketcolors=my_color, gridaxis='both', gridstyle='-.', y_on_right=True)

这里要注意的是前面make_marketcolors的设置，必须这里作为关键字参数添加进来。其他几项常用设置：title:设置标题；ylabel 设置主图Y轴标题；ylabel_lower 设置成交量Y轴标题；savefig:导出图片路径以及文件名（包括后缀）。
最后一步绘图：

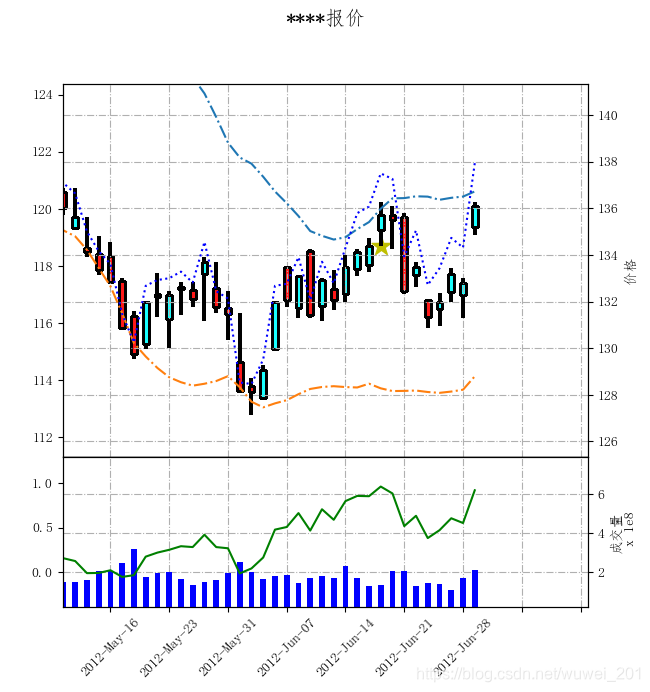

b_list, s_list = self.data_analyze(data) add_plot = [     mplfinance.make_addplot(b_list, scatter=True, markersize=200, marker='*', color='y'),     mplfinance.make_addplot(s_list, scatter=True, markersize=200, marker='s', color='r'),     mplfinance.make_addplot(data[['UpperB', 'LowerB']], linestyle='dashdot'),     mplfinance.make_addplot(data['PercentB'], panel='lower', color='g', secondary_y='auto'),     mplfinance.make_addplot(data['Adj Close'], color='b', linestyle='dotted', secondary_y=True)] """ plot绘图的部分参数 :type设置图像类型'ohlc'/'candle'/'line/renko' :mav 绘制平局线 :show_nontrading= True 显示非交易日（k线之间有间隔）,False 不显示交易日，k线之间没有间隔 :title:设置标题 :ylabel=设置主图Y轴标题 ：ylabel_lower 设置成交量一栏Y坐标标题 :figratio:设置图形纵横比 :figscale 设置图像的缩小或放大,1.5就是放大50%，最大不会超过电脑屏幕大小 ：style 设置整个图表样式，可以使用前面设置的样式my_style,只能在plot函数中使用指定整个图表样式，不能在make_addplot中使用。 savefig:导出图片，填写文件名及后缀 """ mplfinance.plot(data, type='candle', addplot=add_plot, volume=True, figscale=1.5, style=my_style,title='****报价', figratio=(5, 5), ylabel='价格', ylabel_lower='成交量', savefig='my_image.png') plt.show() # 显示

输出结果：

（持续未完）
