IIC协议

IIC(Inter－Integrated Circuit)总线是一种由 PHILIPS 公司开发的两线式串行总线，用于连接
微控制器及其外围设备。它是由数据线 SDA 和时钟 SCL 构成的串行总线，可发送和接收数据。
在 CPU 与被控 IC 之间、 IC 与 IC 之间进行双向传送， 高速 IIC 总线一般可达 400kbps 以上。
I2C 总线在传送数据过程中共有三种类型信号， 它们分别是：开始信号、结束信号和应答
信号。
开始信号： SCL 为高电平时， SDA 由高电平向低电平跳变，开始传送数据。
结束信号： SCL 为高电平时， SDA 由低电平向高电平跳变，结束传送数据。
应答信号：接收数据的 IC 在接收到 8bit 数据后，向发送数据的 IC 发出特定的低电平脉冲，
表示已收到数据。 CPU 向受控单元发出一个信号后，等待受控单元发出一个应答信号， CPU 接
收到应答信号后，根据实际情况作出是否继续传递信号的判断。若未收到应答信号，由判断为
受控单元出现故障。
这些信号中，起始信号是必需的，结束信号和应答信号，都可以不要。 IIC 总线时序图如
图所示：

之前一直听过也偶尔用IIC协议，但是真的在单片机中自我实现或者随意配置还是做不到，这里还是先用开发板上自带的IIC模块和例程来进行学习记录。
开发板上的例程IIC主要使用板载的EEPROM芯片，型号为24C02。该芯片的总容量是256个字节，通过IIC总线与外部连接，通过操作该芯片可以初步了解IIC的初始化及整个协议的运作流程。
一般例程上都是采用软件模拟来达到IIC协议的效果，而对于硬件IIC却很少见有人做个相关的例程，我这里先使用软件模拟IIC来实现操作芯片的效果，后期深入了解后尝试能够使用STM32的硬件IIC来进行操作。

软件实现IIC例程（操作24C02芯片）

软件程序流程

该例程主要使用IIC协议来完成对24C02芯片的操作。整个例程的流程基本上：开机先检测24C02是否存在，然后在主循环中使用按键（KEY0）来执行写入芯片操作，另一个按键（WK_UP）来执行读取操作，通过TFTLCD模块显示相应的信息，同时使用LED0来提示程序正在运行。

硬件设计

根据前面的描述，这个例程中需要操作的外设有：24C02芯片、按键KEY、LED灯以及用来显示的LCD屏幕模块。KEY、LED灯都是通过简单的GPIO通用输入输出功能来实现，这里就不进行详细描述了，LCD屏幕会在另一篇文章中详细描述。
接下来我们看板子上对于24C02芯片的相关硬件连接，如下：
从图中可以看到，STM32F103中引出的管教PB6、PB7本来也是STM32103芯片定义的I2C1管脚，外面通过上拉电阻接入到芯片24C02的SCL和SDA引脚处。

软件设计

通过GPIO模拟I2C协议达到I2C通信的相同的效果，主要实现在myiic.c和myiic.h文件中，具体内容如下：

IIC协议实现代码

• myiic.c

#include "myiic.h" #include "delay.h" //初始化IIC void IIC_Init(void) {            GPIO_InitTypeDef GPIO_InitStructure; RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOB, ENABLE ); //使能GPIOB时钟       GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6|GPIO_Pin_7;  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP ; //推挽输出  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_Init(GPIOB, &GPIO_InitStructure); GPIO_SetBits(GPIOB,GPIO_Pin_6|GPIO_Pin_7); //PB6,PB7 输出高 } //产生IIC起始信号 void IIC_Start(void) { SDA_OUT(); //sda线输出  IIC_SDA=1;        IIC_SCL=1; delay_us(4);   IIC_SDA=0;//START:when CLK is high,DATA change form high to low  delay_us(4);  IIC_SCL=0;//钳住I2C总线，准备发送或接收数据  } //产生IIC停止信号 void IIC_Stop(void) { SDA_OUT();//sda线输出  IIC_SCL=0;  IIC_SDA=0;//STOP:when CLK is high DATA change form low to high delay_us(4);  IIC_SCL=1;   IIC_SDA=1;//发送I2C总线结束信号 delay_us(4); } //等待应答信号到来 //返回值：1，接收应答失败 //        0，接收应答成功 u8 IIC_Wait_Ack(void) {  u8 ucErrTime=0; SDA_IN(); //SDA设置为输入    IIC_SDA=1;delay_us(1);      IIC_SCL=1;delay_us(1); while(READ_SDA) {   ucErrTime++; if(ucErrTime>250) { IIC_Stop(); return 1; } }  IIC_SCL=0;//时钟输出0      return 0; } //产生ACK应答 void IIC_Ack(void) {  IIC_SCL=0; SDA_OUT();  IIC_SDA=0; delay_us(2);  IIC_SCL=1; delay_us(2);  IIC_SCL=0; } //不产生ACK应答       void IIC_NAck(void) {  IIC_SCL=0; SDA_OUT();  IIC_SDA=1; delay_us(2);  IIC_SCL=1; delay_us(2);  IIC_SCL=0; } //IIC发送一个字节 //返回从机有无应答 //1，有应答 //0，无应答      void IIC_Send_Byte(u8 txd) {                             u8 t; SDA_OUT();           IIC_SCL=0;//拉低时钟开始数据传输 for(t=0;t<8;t++) { //IIC_SDA=(txd&0x80)>>7; if((txd&0x80)>>7)    IIC_SDA=1; else    IIC_SDA=0;   txd<<=1; delay_us(2); //对TEA5767这三个延时都是必须的   IIC_SCL=1; delay_us(2);    IIC_SCL=0; delay_us(2); } } //读1个字节，ack=1时，发送ACK，ack=0，发送nACK    u8 IIC_Read_Byte(unsigned char ack) { unsigned char i,receive=0; SDA_IN();//SDA设置为输入 for(i=0;i<8;i++ ) {         IIC_SCL=0; delay_us(2);   IIC_SCL=1;         receive<<=1; if(READ_SDA)receive++; delay_us(1); } if (!ack) IIC_NAck();//发送nACK else IIC_Ack(); //发送ACK    return receive; }

• myiic.h

#ifndef __MYIIC_H #define __MYIIC_H #include "sys.h" //IO方向设置 //stm32f103使用GPIO的CRL和CRH寄存器来操作GPIO的输入输出状态，CRL操作第0~7管脚，CRH操作第8~15管脚。 #define SDA_IN()  {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)8<<28;} #define SDA_OUT() {GPIOB->CRL&=0X0FFFFFFF;GPIOB->CRL|=(u32)3<<28;} //IO操作函数   #define IIC_SCL    PBout(6) //SCL #define IIC_SDA    PBout(7) //SDA   #define READ_SDA   PBin(7)  //输入SDA  //IIC所有操作函数 void IIC_Init(void); //初始化IIC的IO口      void IIC_Start(void); //发送IIC开始信号 void IIC_Stop(void); //发送IIC停止信号 void IIC_Send_Byte(u8 txd); //IIC发送一个字节 u8 IIC_Read_Byte(unsigned char ack);//IIC读取一个字节 u8 IIC_Wait_Ack(void); //IIC等待ACK信号 void IIC_Ack(void); //IIC发送ACK信号 void IIC_NAck(void); //IIC不发送ACK信号 void IIC_Write_One_Byte(u8 daddr,u8 addr,u8 data); u8 IIC_Read_One_Byte(u8 daddr,u8 addr); #endif

操作24C02芯片代码

在这部分代码中主要定义了24C02芯片的初始化及读数据和写数据的具体实现。

• 24c02.c

#include "24cxx.h"  #include "delay.h" //初始化IIC接口 void AT24CXX_Init(void) { IIC_Init();//因为在例程中只有这一个芯片使用IIC，所以我们在IIC实现之初就是为该操作准备的，实际使用时一般管脚的初始化都是跟外设在一起，并不是说协议初始化后对应的外设就能使用。 } //在AT24CXX指定地址读出一个数据 //ReadAddr:开始读数的地址   //读操作，首先发送外设地址（7位数）|1（写模式）给IIC，得到ACK后，发送需要读取的数据地址ReadAddr,16位地址，先发高8位，得到ACK后继续发低8位，得到ACK后开始进入IIC接收模式，发送start信号，发送外设地址（7位数）|0（读模式）给IIC，得到ACK后，读取此时IIC上的8位数据后根据需要发送nack或者ack，这里发送nack（IIC_Read_Byte的参数为0），之后发送停止信号即可。 //返回值  :读到的数据 u8 AT24CXX_ReadOneByte(u16 ReadAddr) {        u8 temp=0; IIC_Start(); if(EE_TYPE>AT24C16) { IIC_Send_Byte(0XA0); //发送写命令 IIC_Wait_Ack(); IIC_Send_Byte(ReadAddr>>8);//发送高地址 IIC_Wait_Ack(); }else IIC_Send_Byte(0XA0+((ReadAddr/256)<<1)); //发送器件地址0XA0,写数据    IIC_Wait_Ack(); IIC_Send_Byte(ReadAddr%256); //发送低地址 IIC_Wait_Ack(); IIC_Start(); IIC_Send_Byte(0XA1); //进入接收模式       IIC_Wait_Ack();       temp=IIC_Read_Byte(0); IIC_Stop();//产生一个停止条件      return temp; } //在AT24CXX指定地址写入一个数据 //WriteAddr  :写入数据的目的地址     //DataToWrite:要写入的数据 void AT24CXX_WriteOneByte(u16 WriteAddr,u8 DataToWrite) { IIC_Start(); if(EE_TYPE>AT24C16) { IIC_Send_Byte(0XA0); //发送写命令 IIC_Wait_Ack(); IIC_Send_Byte(WriteAddr>>8);//发送高地址 }else { IIC_Send_Byte(0XA0+((WriteAddr/256)<<1)); //发送器件地址0XA0,写数据  } IIC_Wait_Ack(); IIC_Send_Byte(WriteAddr%256); //发送低地址 IIC_Wait_Ack(); IIC_Send_Byte(DataToWrite); //发送字节           IIC_Wait_Ack(); IIC_Stop();//产生一个停止条件  delay_ms(10); } //在AT24CXX里面的指定地址开始写入长度为Len的数据 //该函数用于写入16bit或者32bit的数据. //WriteAddr  :开始写入的地址   //DataToWrite:数据数组首地址 //Len        :要写入数据的长度2,4 void AT24CXX_WriteLenByte(u16 WriteAddr,u32 DataToWrite,u8 Len) {     u8 t; for(t=0;t<Len;t++) { AT24CXX_WriteOneByte(WriteAddr+t,(DataToWrite>>(8*t))&0xff); } } //在AT24CXX里面的指定地址开始读出长度为Len的数据 //该函数用于读出16bit或者32bit的数据. //ReadAddr   :开始读出的地址  //返回值     :数据 //Len        :要读出数据的长度2,4 u32 AT24CXX_ReadLenByte(u16 ReadAddr,u8 Len) {     u8 t;  u32 temp=0; for(t=0;t<Len;t++) {   temp<<=8;   temp+=AT24CXX_ReadOneByte(ReadAddr+Len-t-1); } return temp; } //检查AT24CXX是否正常 //这里用了24XX的最后一个地址(255)来存储标志字. //如果用其他24C系列,这个地址要修改 //返回1:检测失败 //返回0:检测成功 u8 AT24CXX_Check(void) {  u8 temp;  temp=AT24CXX_ReadOneByte(255);//避免每次开机都写AT24CXX       if(temp==0X55)return 0; else//排除第一次初始化的情况 { AT24CXX_WriteOneByte(255,0X55);      temp=AT24CXX_ReadOneByte(255); if(temp==0X55)return 0; } return 1; } //在AT24CXX里面的指定地址开始读出指定个数的数据 //ReadAddr :开始读出的地址 对24c02为0~255 //pBuffer  :数据数组首地址 //NumToRead:要读出数据的个数 void AT24CXX_Read(u16 ReadAddr,u8 *pBuffer,u16 NumToRead) { while(NumToRead) { *pBuffer++=AT24CXX_ReadOneByte(ReadAddr++);    NumToRead--; } } //在AT24CXX里面的指定地址开始写入指定个数的数据 //WriteAddr :开始写入的地址 对24c02为0~255 //pBuffer   :数据数组首地址 //NumToWrite:要写入数据的个数 void AT24CXX_Write(u16 WriteAddr,u8 *pBuffer,u16 NumToWrite) { while(NumToWrite--) { AT24CXX_WriteOneByte(WriteAddr,*pBuffer);   WriteAddr++;   pBuffer++; } }

• 24c02.h

#ifndef __24CXX_H #define __24CXX_H #include "myiic.h"  #define AT24C01  127 #define AT24C02  255 #define AT24C04  511 #define AT24C08  1023 #define AT24C16  2047 #define AT24C32  4095 #define AT24C64     8191 #define AT24C128 16383 #define AT24C256 32767   //Mini STM32开发板使用的是24c02，所以定义EE_TYPE为AT24C02 #define EE_TYPE AT24C02         u8 AT24CXX_ReadOneByte(u16 ReadAddr); //指定地址读取一个字节 void AT24CXX_WriteOneByte(u16 WriteAddr,u8 DataToWrite); //指定地址写入一个字节 void AT24CXX_WriteLenByte(u16 WriteAddr,u32 DataToWrite,u8 Len);//指定地址开始写入指定长度的数据 u32 AT24CXX_ReadLenByte(u16 ReadAddr,u8 Len); //指定地址开始读取指定长度数据 void AT24CXX_Write(u16 WriteAddr,u8 *pBuffer,u16 NumToWrite); //从指定地址开始写入指定长度的数据 void AT24CXX_Read(u16 ReadAddr,u8 *pBuffer,u16 NumToRead); //从指定地址开始读出指定长度的数据  u8 AT24CXX_Check(void); //检查器件 void AT24CXX_Init(void); //初始化IIC #endif

接下来是主函数如下：

• main.c

#include "led.h" #include "delay.h" #include "key.h" #include "sys.h" #include "lcd.h" #include "usart.h" #include "usmart.h"  #include "24cxx.h"  //要写入到24c02的字符串数组 const u8 TEXT_Buffer[]={"WarShipSTM32 IIC TEST"}; #define SIZE sizeof(TEXT_Buffer)  int main(void) {    u8 key;  u16 i=0;  u8 datatemp[SIZE]; delay_init(); //延时函数初始化    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置中断优先级分组为组2：2位抢占优先级，2位响应优先级 uart_init(115200); //串口初始化为115200 LED_Init(); //初始化与LED连接的硬件接口 LCD_Init(); //初始化LCD   KEY_Init(); //按键初始化       AT24CXX_Init(); //IIC初始化     POINT_COLOR=RED;//设置字体为红色  LCD_ShowString(30,50,200,16,16,"WarShip STM32"); LCD_ShowString(30,70,200,16,16,"IIC TEST"); LCD_ShowString(30,90,200,16,16,"ATOM@ALIENTEK"); LCD_ShowString(30,110,200,16,16,"2015/1/15"); LCD_ShowString(30,130,200,16,16,"KEY1:Write  KEY0:Read"); //显示提示信息   while(AT24CXX_Check())//检测不到24c02 { LCD_ShowString(30,150,200,16,16,"24C02 Check Failed!"); delay_ms(500); LCD_ShowString(30,150,200,16,16,"Please Check!      "); delay_ms(500);   LED0=!LED0;//DS0闪烁 } LCD_ShowString(30,150,200,16,16,"24C02 Ready!");       POINT_COLOR=BLUE;//设置字体为蓝色    while(1) {   key=KEY_Scan(0); if(key==KEY1_PRES)//KEY_UP按下,写入24C02 { LCD_Fill(0,170,239,319,WHITE);//清除半屏     LCD_ShowString(30,170,200,16,16,"Start Write 24C02...."); AT24CXX_Write(0,(u8*)TEXT_Buffer,SIZE); LCD_ShowString(30,170,200,16,16,"24C02 Write Finished!");//提示传送完成 } if(key==KEY0_PRES)//KEY1按下,读取字符串并显示 { LCD_ShowString(30,170,200,16,16,"Start Read 24C02.... "); AT24CXX_Read(0,datatemp,SIZE); LCD_ShowString(30,170,200,16,16,"The Data Readed Is:  ");//提示传送完成 LCD_ShowString(30,190,200,16,16,datatemp);//显示读到的字符串 }   i++; delay_ms(10); if(i==20) {    LED0=!LED0;//提示系统正在运行     i=0; } } }

编译成功后进行下载验证：

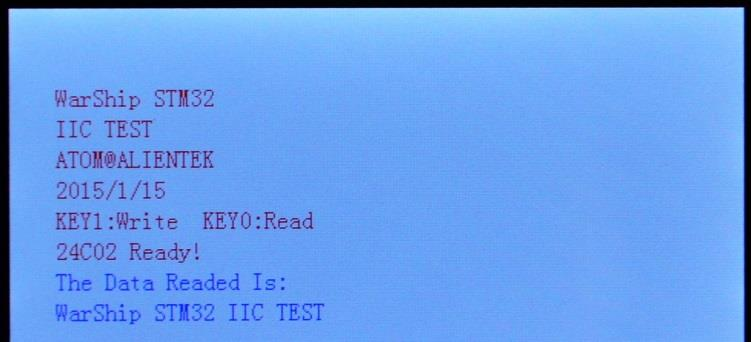

通过先按
WK_UP 按键写入数据，然后按 KEY1 读取数据， 得到如图 所示：

同时 DS0 会不停的闪烁，提示程序正在运行。 程序在开机的时候会检测 24C02 是否存在，
如果不存在则会在 TFTLCD 模块上显示错误信息，同时 DS0 慢闪。 读者可以通过跳线帽把 PB6
和 PB7 短接就可以看到报错了。

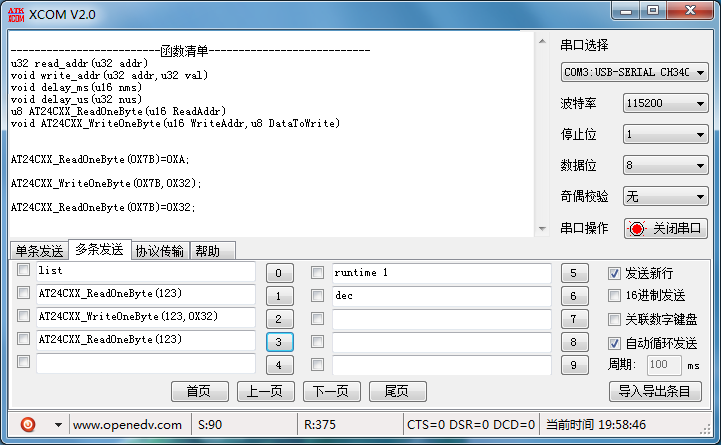

我们通过在 USMART 里面加入 AT24CXX_WriteOneByte 和 AT24CXX_ReadOneByte 函数，
就可以通过 USMART 读取和写入 24C02 的任何地址了。如图 所示：

STM32自带IIC部分实现例程操作

本来想着通过将STM32F103的PB6和PB7管脚初始化成IIC功能，并通过库函数进行了对应的IIC初始化，但是具体实现中还是没能成功，可能某个地方使用还是不太对。
这部分还在研究中，后续成功操作出来再来添加修改吧。
