注：这里采用89C52,因为在配置波特率发生器的时候，只有89C52才可以，因为只有89C52的T2定时器才可以配置成115200的波特率 注：此处以40脚DIP封装的版本为例 40个引脚，一共分为三类 双向8位三态I/O口，这一组I/O口没有接上拉电阻，为高阻状态，不能正常地输出高低电平，本人基本不使用，这里不展开描述 准双向8位I/O口，每个口可以独立控制，内带上拉电阻。这种接口输出没有高阻状态，输入也不能锁存，可以输出低电平，一般我们对I/O口进行操作都使用这两组I/O口，对于52单片机来说P1.0的第二功能为T2定时器/计数器的外部输入，P1.1引脚的第二功能是T2EX捕捉、重装触发、即T2的外部控制端。（后面的章节会进行详细解释） 最为重要的一组I/O口，学习51单片机必须理解的知识点。 第一功能：准双向8位I/O口，每个口可以独立控制，内带上拉电阻。这种接口输出没有高阻状态，输入也不能锁存，可以输出低电平，和P1~P2一样。 第二功能： 如果学过数字电路的朋友，应该会知道，在数字电路中只有两种电平：高电平和低电平。我们在学习过程中不必深究，但至少要了解一点，单片机的输出与输入为TTL电平，其中高电平为+5V，低电平为0V。然而我们日常使用的PC机串口为RS-232C,其中高电平为-12V，低电平为+12V。（RS-232C为负逻辑电平） 注：以上内容了解完后，下一章就先来感受一下人们常说的，点灯
51系列单片机基础知识

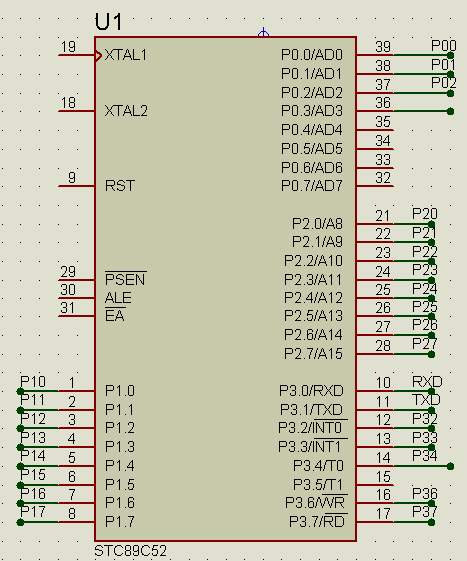

引脚说明
（1）电源时钟引脚：如VCC,GND,XTAL1,XTAL2
XTAL1(19脚),XTAL2（18脚）——外接时钟引脚。
（2）编程控制引脚，如RST,PSEN,ALE/PROG,EA/VPP(了解即可)
（3）I/O引脚，如：P0~P3I/O引脚细说
P0口
P1~P2

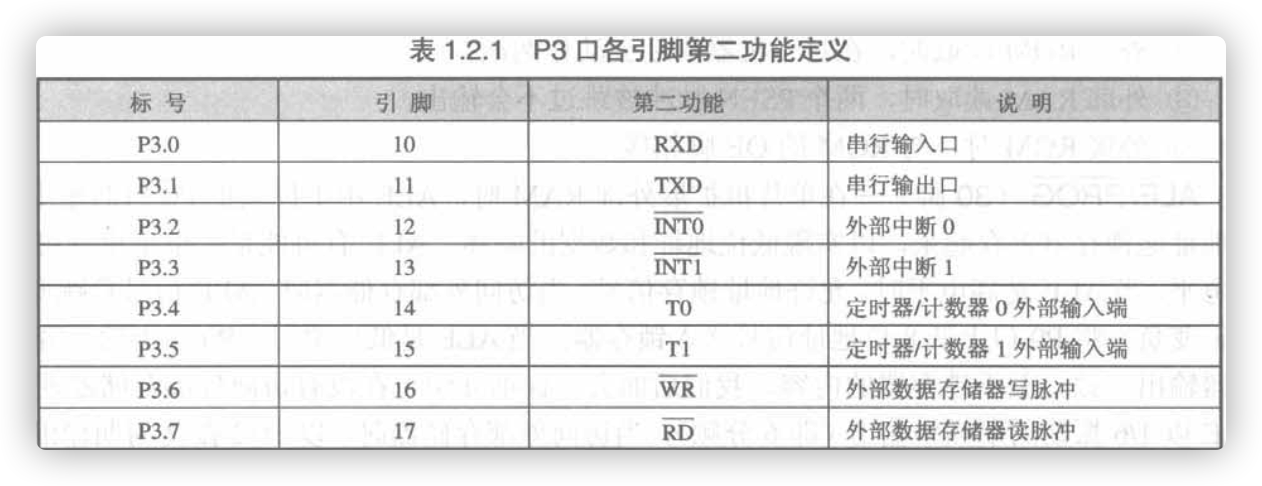

P3
注：P3口的每个引脚均可以独立定义为第一功能的输入/输出或第二功能电平特性

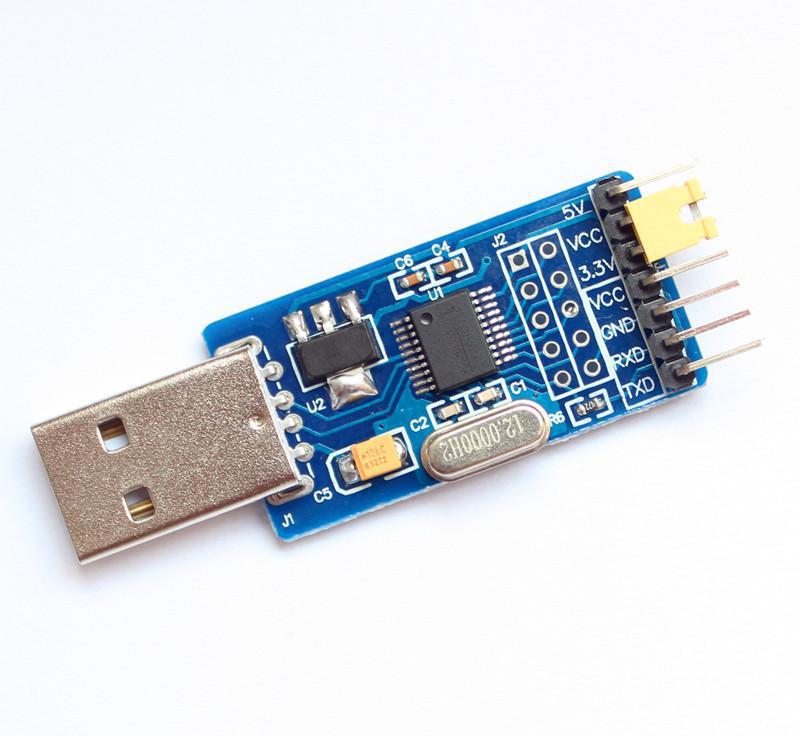

所以在这里我们烧录单片机会常听见一种像U盘一样的东西，那就是TTL串口转换器
