智能网关–同时采集多台PLC设备的数据到SQL数据库，存入同一个数据表数据库PLC通讯智能网关-

        项目中有两台S7-1500的PLC，需要将其数据通过一个智能网关采集到MySQL数据库；网关采集多台智能仪表数据到数据库

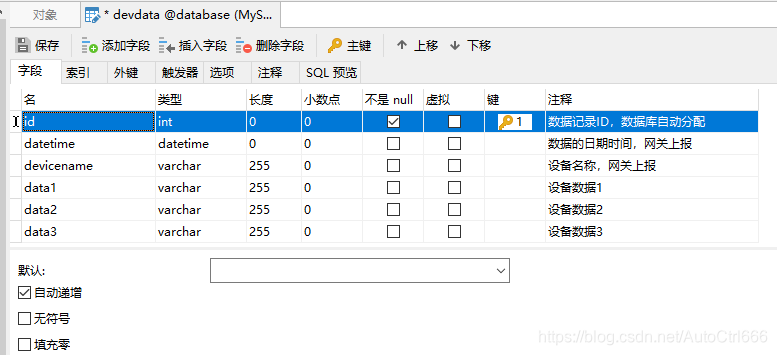

        首先用数据库工具navicat连接数据库建立database数据库和devdata数据表，数据表的结构如下图：

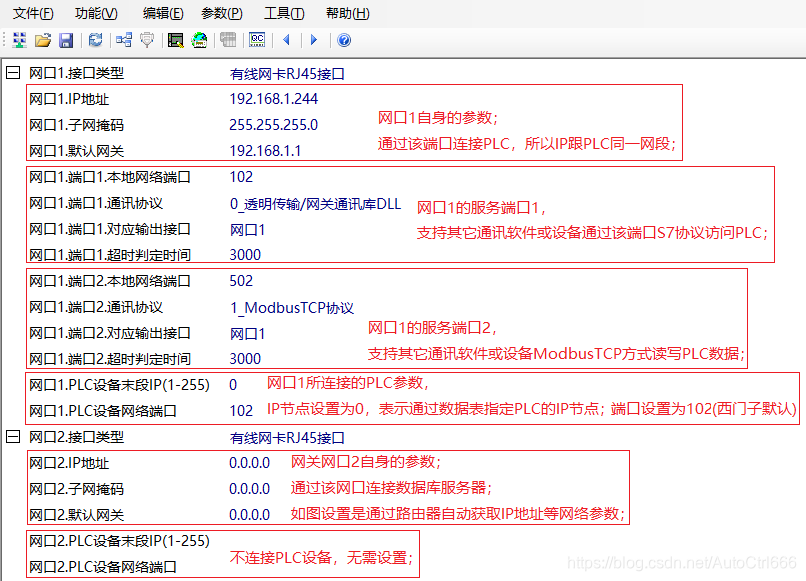

        然后打开智能网关的参数软件，设置网关的网络参数，具体如下图：

        参数设置完成后下载，重启网关后新的参数生效启用；可以通过工具->查找搜索设备，用网关PING一下PLC和服务器的IP；

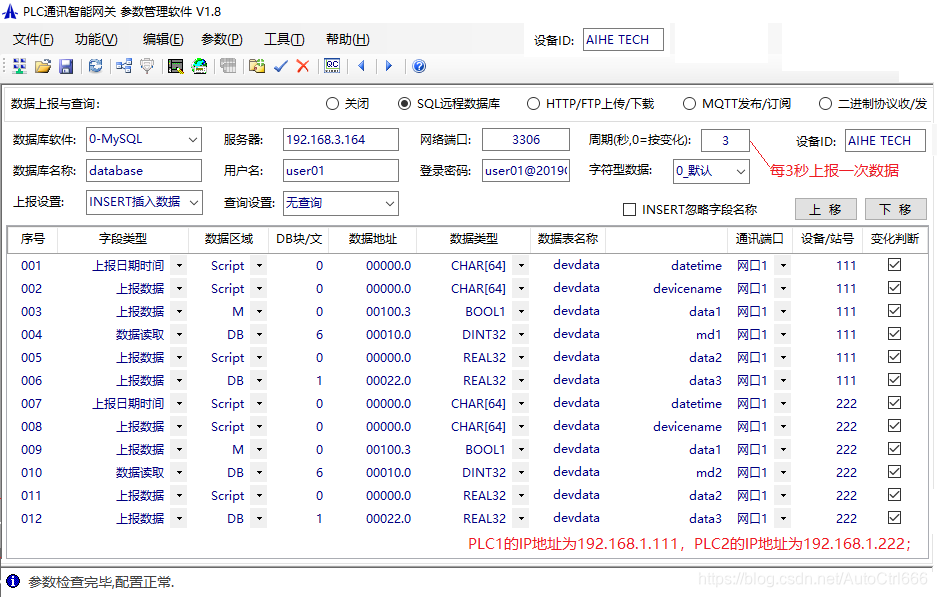

        最后配置数据库参数和PLC数据寄存器地址，通过参数软件的功能视图->数据上报与查询，切换到如下画面：

        网关支持LUA文本语言，上图数据区域选择为‘Script’是网关的存储区域，支持脚本语言开发；该项目中通过脚本语言实现以下两个功能：

        1. 指定两台PLC所对应的设备名称，分别为‘Stacking1’和‘Stacking2’;

        2. 将md1和md2两个整数，除以100转换成浮点数再上报到数据库；

        本项目完整的脚本程序文件(script.lua)如下：

 --script: --工程主函数： function luafun( )   --局部变量定义:  local tv1=0  local tv2=0  local var1=0  local var2=0  local sv1=0  local sv2=0  --设置设备名称：  tag_writevalue(111,"devicename","Stacking1")  tag_writevalue(222,"devicename","Stacking2")  fun_ackcycle(1)  --循环：  while true do   --PLC是以整数表示的小数，处理后上报   tv1=tonumber(tag_readvalue(111,"md1"))   if (tv1~=nil) then    var1=tv1/100   end   if (var1~=sv1) then    tag_writevalue(111,"data2",tostring(var1))    sv1=var1   end      tv2=tonumber(tag_readvalue(222,"md2"))   if (tv2~=nil) then    var2=tv2/100   end   if (var2~=sv2) then    tag_writevalue(222,"data2",tostring(var2))    sv2=var2   end      fun_sleep(2000)  --延时2000毫秒  end end  --错误信息发送定义： function sendinfor(err)    --tag_writevalue(0,"script_infor",err)    print("LUA script error: ",err) end  --调用以上两个函数 xpcall(luafun, sendinfor) --脚本结束

        将以上配置参数和script.lua脚本文件一起下载到网关后重启网关，即可从数据库查看到数据；网关内封装有脚本使用的功能函数，具体如下：

        1. 读取配置表中的变量值：tag_readvalue(int: 设备号,string: 变量名)；
        2. 写数据到配置表中的变量：tag_writevalue(int: 设备号,string: 变量名,string: 写入的数据)；
        3. 延时功能函数：fun_sleep(int: 时间 *1ms)；
        4. 通过串口读写数据：com_sendrecv(int: 串口号(1或2), int:字节总数, byte-1, byte-2, byte-n …)
        5. 是否允许网关循环调用：fun_ackcycle(int: 0=不允许，1=允许)

        除了上述西门子PLC外，网关也支持罗克韦尔(AB)、欧姆龙、三菱等几乎所有PLC品牌，具体可以查看关于网关的详细描述；
