昨天在GitHub上看到了一个开源的项目，是利用深度学习来检测是否有佩戴口罩的，感觉还挺好玩的，于是就去下载了训练好的模型，打算用OpenCV的dnn模块来跑一跑。然而，在经过前向传播后，得到的推理矩阵prob是一个 1x5972x2 的Mat矩阵，和之前遇到过的推理结果都不太一样，在经过多种解码方式的尝试后，还是没能够对这个推理结果正确得解码。并且在网上搜索也没有找到相关的内容，几乎没有网友使用OpenCV来运行这个模型，基本都是使用深度学习的框架来运行。这就很无奈了，现在只能暂时把这个模型放一边，等其他时候再来研究一下该怎么对它的推理结果进行解码。

然而，我还是想尝试一下做有无佩戴口罩的检测，因为被勾起了好奇心哈哈哈哈哈哈哈哈哈哈，然后又因为使用开源项目的预训练模型解码失败，一气之下，我就想要不自己试一试搞一个。说搞就搞，由于本人对深度学习的涉及面并不深入，所以我的思路是：使用OpenCV的dnn模块来进行人脸检测及定位，然后将检测出的人脸利用OpenCV的ml模块进行识别是否佩戴口罩。

那么要做的第一步，就是训练出我们需要的分类器，我选用OpenCV中ml模块的SVM分类器来训练口罩识别分类器。训练部分的代码如下：

/***********************************************训练***********************************************/ //加载正负样本  string positive_path = "D:\opencv_c++\opencv_tutorial\data\test\positive\";  string negative_path = "D:\opencv_c++\opencv_tutorial\data\test\negative\"; //通过glob()将路径下的所有图像文件以string类型读取进来  vector<string> positive_images_str, negative_images_str; glob(positive_path, positive_images_str); glob(negative_path, negative_images_str); //将string类型的图像数据转换为Mat类型  vector<Mat>positive_images, negative_images; for (int i = 0; i < positive_images_str.size(); i++) {   Mat positive_image = imread(positive_images_str[i]); //resize(positive_image, positive_image, Size(64, 128));   positive_images.push_back(positive_image); } for (int j = 0; j < negative_images_str.size(); j++) {   Mat negative_image = imread(negative_images_str[j]); //resize(negative_image, negative_image, Size(64, 128));   negative_images.push_back(negative_image); }  string savePath = "face_mask_detection.xml"; trainSVM(positive_images, negative_images, savePath);

首先读取所有的训练图像，包含正样本（戴口罩）图像和负样本（不戴口罩）图像，然后分别将正负样本集打包成vector<Mat>类型，传入训练函数trainSVM（）中，这个函数定义在头文件 “face_mask.h” 中。

在训练过程中，我们不是把图像完全展开进行训练，而是通过特征提取， 得到每个样本图像的HOG特征，再计算每个HOG特征的特征描述子，通过特征描述子来训练SVM分类器。

要注意的是，我们并不是对完整的样本图像进行HOG特征的提取与描述，而是对样本图像先进行人脸区域的提取，将提取出来的人脸区域图像再进行HOG特征提取与描述并进行训练。

同时，还需要对正负样本集进行标注，正样本标记为1，负样本标记为-1。

代码如下：

 for (int i = 0; i < positive_num; i++) {   Mat positive_face;   Rect positive_faceBox; if (faceDetected(positive_images[i], positive_face, positive_faceBox)) { resize(positive_face, positive_face, Size(64, 128));    Mat gray; cvtColor(positive_face, gray, COLOR_BGR2GRAY); //计算HOG描述子时需要使用灰度图像    vector<float> descriptor;    hog_train->compute(gray, descriptor);    train_descriptors.push_back(descriptor);    labels.push_back(1); } } for (int j = 0; j < negative_num; j++) {   Mat negative_face;   Rect negative_faceBox; if (faceDetected(negative_images[j], negative_face, negative_faceBox)) { resize(negative_face, negative_face, Size(64, 128));    Mat gray; cvtColor(negative_face, gray, COLOR_BGR2GRAY);    vector<float> descriptor;    hog_train->compute(gray, descriptor);    train_descriptors.push_back(descriptor);    labels.push_back(-1); } } //将训练数据vector转换为Mat对象，每一行为一个描述子，行数即为样本数 int width = train_descriptors[0].size(); int height = train_descriptors.size();  Mat train_data = Mat::zeros(Size(width, height), CV_32F); for (int r = 0; r < height; r++) { for (int c = 0; c < width; c++) {    train_data.at<float>(r, c) = train_descriptors[r][c]; } } auto train_svm = ml::SVM::create();  train_svm->trainAuto(train_data, ml::ROW_SAMPLE, labels);  train_svm->save(path);  hog_train->~HOGDescriptor();  train_svm->clear();

其中进行人脸提取的函数faceDetected（）定义在头文件 “face.h” 中。在这里我们使用的是OpenCV4学习笔记（64）中记录过的opencv_face_detector_uint8.pb人脸检测模型。

那么到这一步，就实现了检测是否佩戴口罩的SVM分类器的训练工作，训练得到的模型文件如下：

接下来，我们就要加载这个xml文件并且对输入的图像进行检测啦。其中，检测用的的函数是FaceMaskDetect（），这个函数定义在 “face_mask.h” 头文件中。

 auto detecModel = ml::SVM::load("face_mask_detection.xml");  Mat test_image = imread("D:/BaiduNetdiskDownload/人脸口罩检测数据集/val/test_00004577.jpg"); FaceMaskDetect(test_image, detecModel); //namedWindow("test_image", WINDOW_FREERATIO); imshow("test_image", test_image);

到这里，我们就实现了从训练，到运行检测的过程，下面来看一下运行的效果怎样：

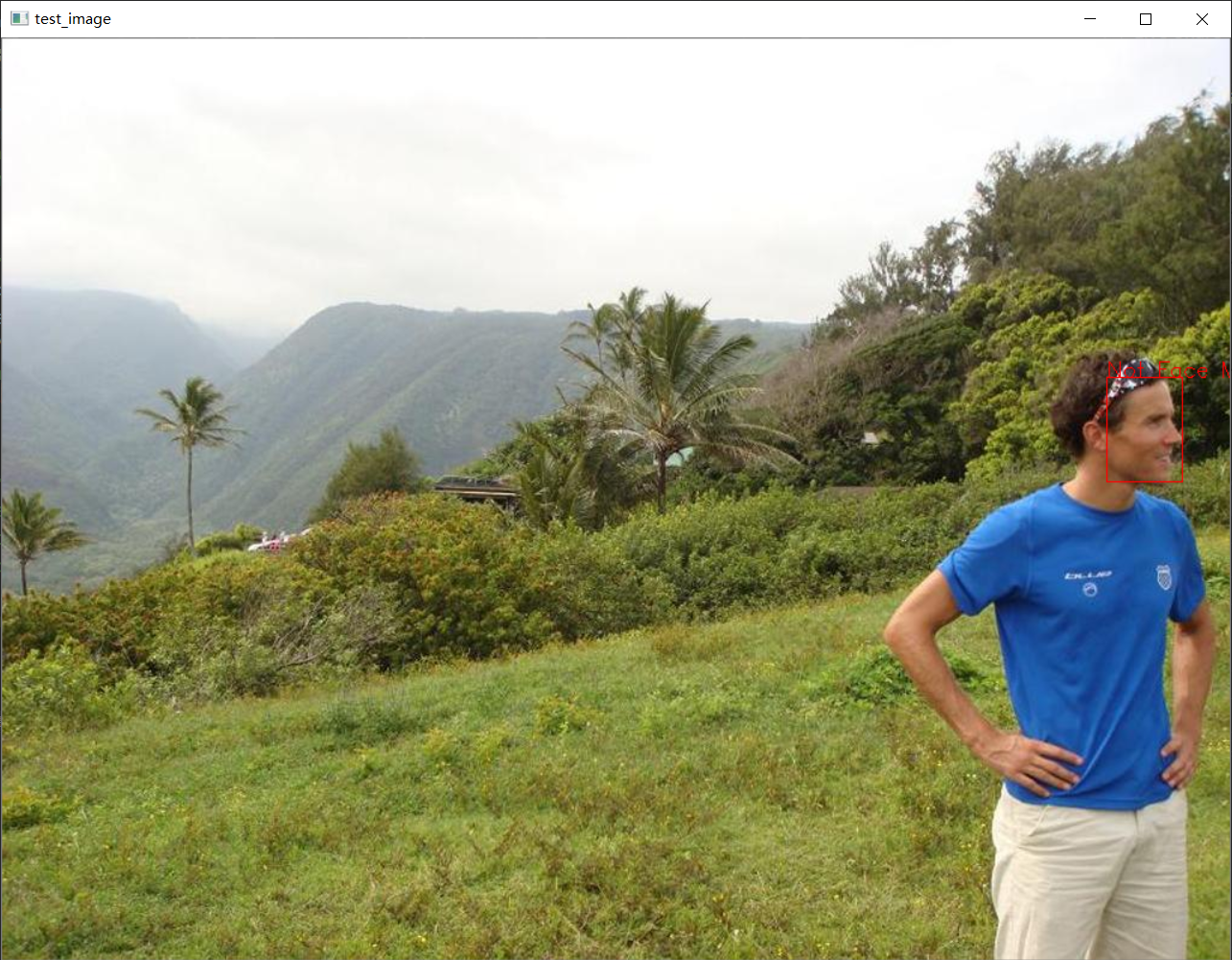

先看下没带口罩的图像，如果检测到没佩戴口罩，那么人脸就用红色框框出，而且标记红色的 “ Not Face Mask ” 字样:

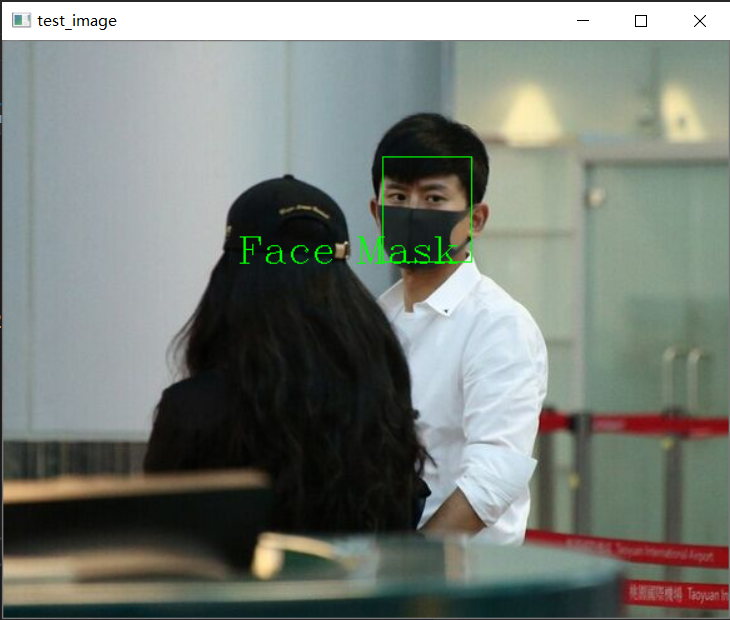

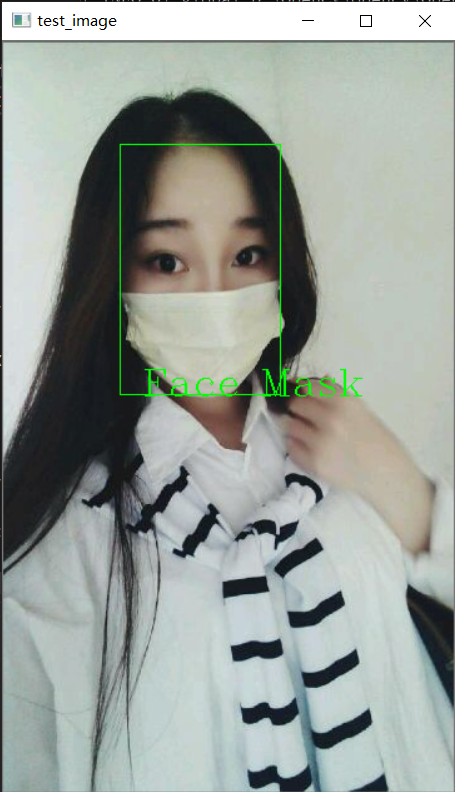

如果是有佩戴口罩，那么就用绿色框框出人脸，并且标记 “ Face Mask ” ：

从效果上来看，所采用的测试图像都不在训练集之内，对单个人脸的照片识别成功率还是可以的，但是肯定没有开源项目里神经网络模型的识别正确率高。而且我这里训练的时候，正负样本比例大约是1：2，总样本集是四百多张训练图像，相比起开源项目里八千多张图像的训练集来说简直是毛都不算。。。

不过由于人脸检测那一部分中，并没有对同一幅图像中出现多个人脸这种情况进行处理，以至于当一副图像中出现多个人脸时，只会对其中人脸置信度最高的那个人进行佩戴口罩检测，所以这个部分还需要进一步优化。emmmm看心情，看空不空闲再玩吧哈哈哈哈哈哈，现在就只是做一个小demo试一试而已，日常娱乐。

当然了，只对一张图像进行检测就没啥意思了，我们同样可以联合摄像头来实现实时检测，演示代码如下：

 VideoCapture capture;  capture.open(0); if (!capture.isOpened()) {   cout << "can't open camera" << endl; exit(-1); }  Mat frame; while (capture.read(frame)) { FaceMaskDetect(frame, detecModel); //namedWindow("test_image", WINDOW_FREERATIO); imshow("test_image", frame); char ch = waitKey(1); if (ch == 27) { break; } }

这一步就不截图了吧~

好的，总结一下本次笔记的内容：利用上次笔记记录的人脸检测tensorflow模型来提取人脸区域，然后使用自己训练的SVM分类器来判断该人脸是否有佩戴口罩，并进行不同表示。同时，可以联合摄像头进行实时的佩戴口罩检测。当然了，目前只是搭建了一个demo来实现基础的功能，仍然还有许多需要优化的地方，至于优不优化、啥时候优化，就看我啥时候有空了哈哈哈哈哈哈哈哈哈，毕竟校内课程可太难了。。。。。。

那么本次笔记就到此结束啦，谢谢阅读~
