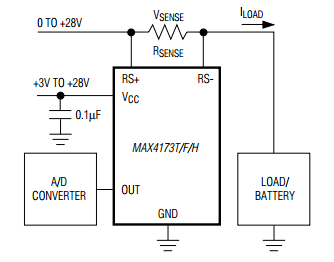

最近调试了一个MAX4173的芯片，在这里记录一下，以免以后忘了。。。。 手册上描述了一大堆东西，主要关注的就是下面这段话： 声明：所有文章属于个人在工作中所记下和搜集的笔记，不得转载
关于MAX4173的手册网上很多地方可以下载到，这里就不给出链接了，MX4173是低成本，高精度，高边电流灵敏放大器，一般可以用来监测系统运行时的电源电流；
在我的系统中A/D CONVERTER使用的是XILINX的XADC，关于XADC的使用可以参考我的另外一篇博客https://blog.csdn.net/Real003/article/details/88879625

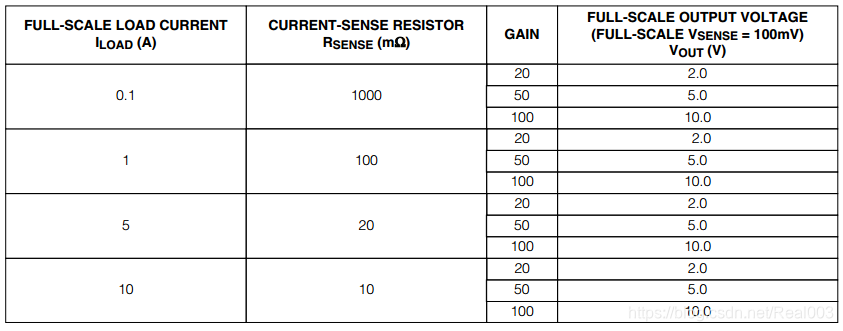

vout=(GAIN) x (Rsense) x (I Load)
当芯片为MAX4173T时，GAIN=20；
当芯片为MAX4173F时，GAIN=50；
当芯片为MAX4173H时，GAIN=100；

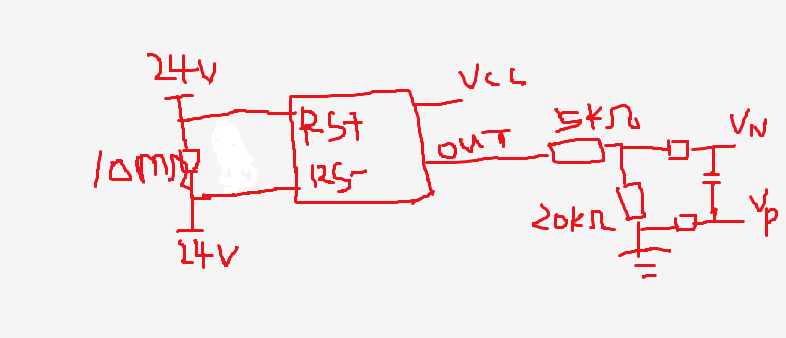

再结合下图：
假设Rsense为10mΩ，MAX4173H芯片，则I Load = 10.0/(100 x Vout),可用AD芯片测得Vout，从而得到 I load电流，根据电源的电压，最终得到系统的功率P=U x I
