前言 边界网关协议（ Border Gateway Protocol，BGP）是互联网上一个核心的去中心化自治路由协议 bgp本身就是一个多地址的协议簇（mp-bgp，多协议bgp）–地址族（ipv4） bgp刷新很慢，需要手工刷新，加快收敛 AS，自治性系统域(16位的号码空间—>会扩展到32位) bgp作用 bgp特点 bgp的理由 大量路由需要承载，能容纳上万条 支持mplsvpn的应用，传递客户vpn路由 策略能力强，可以很好的实现路由策略与数据控制 bgp邻居概述 bgp speakers ：运行bgp的路由器 bgp peers=bgp neighbor=bgp对等体邻居 邻居关系建立在tcp连接基础上，因此邻居不一定需要直连，可以通过igp（keepalive，60s）或静态路由提供tcp连接的可靠性（区别于其他igp） 邻居必须手动指定，而非自动建立（区别于其他igp），所有的包都是单播 一台bgp路由器只能运行在一个as内（区别于其他igp） 邻居类型 bgp报文 bgp状态机 活跃状态验证 邻居建立过程 bgp邻居建立配置命令 bgp邻居优化 使用环回口建立bgp邻居：为了增强稳定性，通常建议使用环回口来建立邻居 多跳： bgp身份验证 network import bgp数据库： 邻居表：bgp邻居名单 bgp路由表（转发数据库）：列出从邻居那里多获取的所有路由及属性 ip路由表：列出最佳路由 adj-rib-in：邻居宣告给本地的未处理的路由信息库 adj-rib-out：本地宣告给指定邻居的路由信息库 宣告原则 路由信息处理 IP路由表（IP_RIB）：全局路由信息库，包括所有的IP路由信息。 BGP路由表（Local_RIB）：BGP路由信息库，包括本地BGP路由器选择的路由信息，邻居表，邻居清单列表 bgp防环： as内（ibgp）： 从ibgp收到的更新不会发布给备份（ibgp封信只传一跳） ibgp邻居全互联 ：配置开销太大 路由反射器（route-reflector） 联盟（confederation） as间（ebgp）： pre origin AS_Path as路径属性 定义经过的s的序列，列出此路在传递过程中经过了那些as。可以防止环路，并用于路由的过滤和选择 AS_Path的4种类型： Next_hop bgp在给邻居传递路由是的下一跳=更新源 ebgp间传递是会修改下一跳为自己的更新源 在ibgp传递第不会改自己的下一跳 BGP路由器将本端始发路由发布给IBGP邻居时，会把该路由信息的Next_hop设为本端建立邻居关系所使用的接口IP。 BGP路由器在向EBGP邻居发布路由时，会把路由信息的Next_hop设置为本端与对端建立BGP邻居关系的接口IP。 BGP路由器在向IBGP邻居通告从EBGP学来的路由时，不改变该路由下一跳属性。 Local_Preference MED 当耨个as有多个入口时，可以用med属性来帮助其外部的as选择一个较好的入口路径 越小越优先 MED（Multi-Exit-Discriminator）属性仅在相邻两个AS之间传递，收到此属性的AS不会再将其通告给任何其他第三方AS，用于判断流量进入AS时的最佳路由。 Community BGP路由器将路由通告给邻居后，每个BGP邻居都会进行路由优选，路由选择有三种情况： 对到达同一目的地且具有相同优先级的多条路由，必须用更细的原则去选择一条最优的。一般来说，BGP计算路由优先 级的规则如下： 静态聚合 自动聚合 手动聚合 实验要求 1、所有设备配置基本的ip地址（略） 2、在AS12中配置igp 3、在AS间和AS内配置bgp，使得不同的AS间可以通信 本文均属肉肉原创，阅读过程中如有错误欢迎指出！ 往期文章
本文作者：肉肉
本文链接：https://blog.csdn.net/Arouroua/article/details/106093877
更多源代码请参考我的【GitHub】bgp
1、bgp基本概述
tcp --179运行
2、bgp邻居关系建立与配置
ibgp：内部bgp邻居，位于相同asebgp：外部bgp邻居，位于不同as
open：类似hello，只发一次，建立邻居关系keeplive：类似hello，维护邻居关系update:路由更新，包含属性notification：当检测到错误，发送后关闭bgp连接route-refresh：当路由策略发生变化时，触发请求邻居重新通告路由

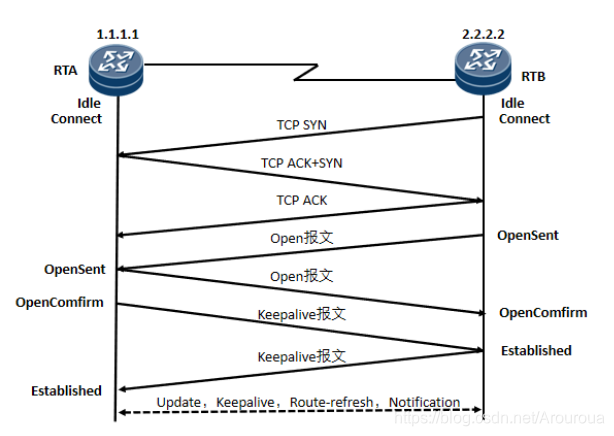

idle：初始，路由器查找路由表，是否有到达邻居的路由connect：发起tcp连接，等待tcp连接完成active：tcp连接失败继续尝试tcp连接open sent：tcp连接成功，已发送open包open confirm：已收到对方正确的open包，如果没有收到就会进入activeestablished：邻居建立完成，开始传递active：路由器已经发送一个open包，正在等待响应
bgp邻居建立的条件
bgp 123 //声明所在as号（创建进程） router-id 1.1.1.1 //和ospf一样，必须唯一 peer 12.0.0.2 asnumber 123 //配置邻居的ip地址和所在as号 display bgp peer //查看邻居
router id 3.3.3.3 bgp 100 peer 10.1.35.5 as-number 300 peer 2.2.2.2 as-number 100 Peer 2.2.2.2 connect-interface loopback 0
更新源：建立邻居和邻居所学习都的路由下一跳ebgp邻居建立默认需要直连，因为TTL=1，如果非直连必须修改TTL(经过一个路由TTL会减一)peer x.x.x.x connect-intterface lo 1 //配置更新源 peer xxxxx ebgp-max-hop[2] //配置TTL
peer 2.2.2.2 password cipher xxx //配置身份验证，md5形式 3、bgp路由生成方式
bgp xxx network xxxx xxxx bgp xxx import-route xxx route-policy import 4、bgp通告原则与路由处理
明确宣告的网络才会发送给邻居最优的路由发布给邻居通过IBGP获得的最优路由不会发布给其他的IBGP邻居# display bgp routing-table #
水平分割
AS-PATH

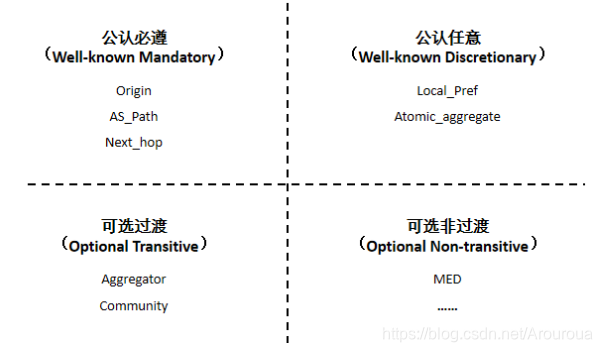

5、bgp常用属性介绍
i表明BGP路由通过network命令注入；e表明BGP路由是从EGP学来的，EGP协议在现网中很难见到，但可以通过路由策略将路由的Origin属性修改为e；? 即Incomplete表明BGP路由通过其它方式学到路由信息，如使用import命令引入的路由。
igbp间 # peer xxxx next-hop-local //修改下一跳为自己的更新源 #
Local_Pref属性用于判断流量离开AS时的最佳路由。当BGP路由器通过不同的IBGP邻居获得目的地址相同但下一跳不同的多条路由时，将优先选择Local_Pref属性值较高的路由，其默认值为100。
Internet：缺省属性，所有路由都属于Internet，此属性的路由可以通告给所有BGP邻居；No_Export：收到此属性的路由后，不将该路由发布到其他AS。如图，RTB上希望10.1.11.0/24的路由发布给AS 12之后，不再发布给其他AS，则可将10.1.11.0/24的Community属性设置为No_Export；No_Advertise：收到此属性的路由后，不将该路由通告给任何其他的BGP邻居。如图，RTB上希望只将10.1.11.0/24的路由发布给RTC，并且不再通告给任何其他的BGP邻居，则可将10.1.11.0/24的Community属性设置为No_Advertise；No_Export_Subconfed：在联盟中使用，这里不做介绍。
扩展的团体属性用一组4字节为单位的列表来表示，路由器中扩展的团体属性格式为aa:nn或团体号：
aa:nn中，aa通常为AS编号，nn是管理员定义的团体属性标识；
团体号范围为0-4294967295，在RFC1997中，0-65535与4294901760-4294967295为预留值。6、bgp选路原则
最高的路由（私有属性，仅本地有效）。最高的路由。
优选手动聚合>自动聚合>network>import>从对等体学到的。短的路由。小的。最小的路由。最短的路由。最小的路由。最小的路由器发布的路由。较小IP地址的邻居学来的路由。7、bgp路由聚合
# ip route-s xxxx xxxx null o # bgp xx net xxxxx xxxx #
主类掩码的聚合# bgp xx summary automaticl //开自动，缺省关了 #
detail-supperssed：抑制明细as-set：保留as-path属性，可以防环# bgp xxx aggregate xxxx xxxx detail-suppressed aggregate xxxx xxxx as-path # 8、实验演示

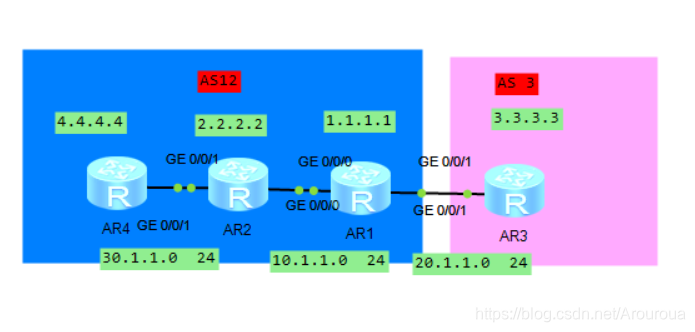

r1 # ospf 1 router-id 1.1.1.1 a 0 net 10.1.1.0 0.0.0.255 net 1.1.1.1 0.0.0.0 # ip router-s 3.3.3.3 32 20.1.1.1 # bgp 12 route-id 1.1.1.1 peer 2.2.2.2 as 12 peer 2.2.2.2 con loop 0 peer 3.3.3.3 as 3 peer 3.3.3.3 con loop 0 # r2 # ospf 1 route-id 2.2.2.2 a 0 net 10.1.1.0 0.0.0.255 net 30.1.1.0 0.0.0.255 net 2.2.2.2 0.0.0.0 # bgp 12 route-id 2.2.2.2 peer 1.1.1.1 as 12 peer 1.1.1.1 con lo 0 peer 4.4.4.4 as 12 peer 4.4.4.4 con lo 0 # r3 # bgp 3 route-id 3.3.3.3 peer 1.1.1.1 as 12 peer 1.1.1.1 con lo 0 # r4 # ospf 1 route-id 4.4.4.4 a 0 net 30.1.1.0 0.0.0.255 net 4.4.4.4 0.0.0.0 # bgp 12 route-id 4.4.4.4 peer 2.2.2.2 as 12 peer 2.2.2.2 con lo 0 #
