1. 相关资源

• 原文地址： Gated-SCNN : Gated Shape CNNs for Semantic Segmentation [2019] [ICCV]
• 源码地址： https://nv-tlabs.github.io/GSCNN/

2. 问题描述

  论文中提到，语义分割主要遇到的问题是低分辨率和语义信息不足等。许多研究者也提出了融合不同层的语义信息，以及利用多尺度分辨率的上采样模块等，来缓解这些问题。
  语义分割在细小的目标分割上还存在一些问题。这个问题可以从网络结构的内在出发，单一网络的结构融合了非常多的不同类型的信息：颜色、形状以及纹理信息。这些信息被融合在一起处理，可能会导致对识别重要的信息不够的突出。

3. 创新点

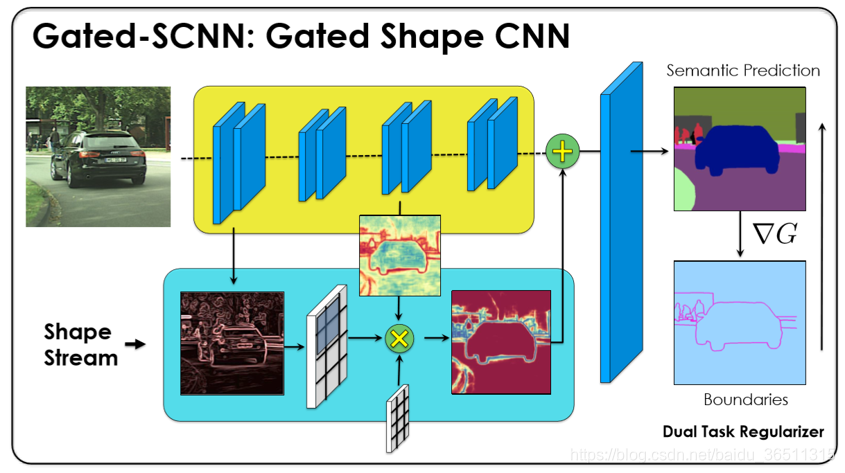

  提出了一种用于语义分割的Two-Stream结构CNN(GS-CNN)。GS-CNN主要加入了一个单独的分支用来学习边缘信息，称之为形状流。这一结构改进使得分割模型能够更好的预测对象的边缘信息，显著的提升了小物体和细物体的分割效果。

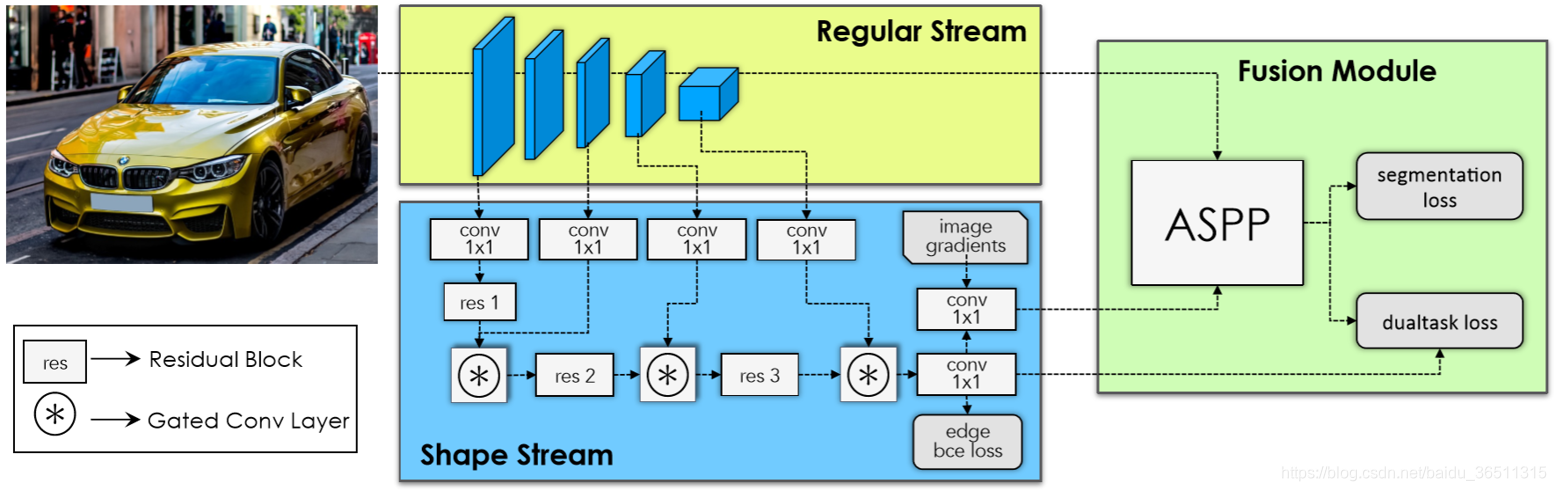

4. 整体架构

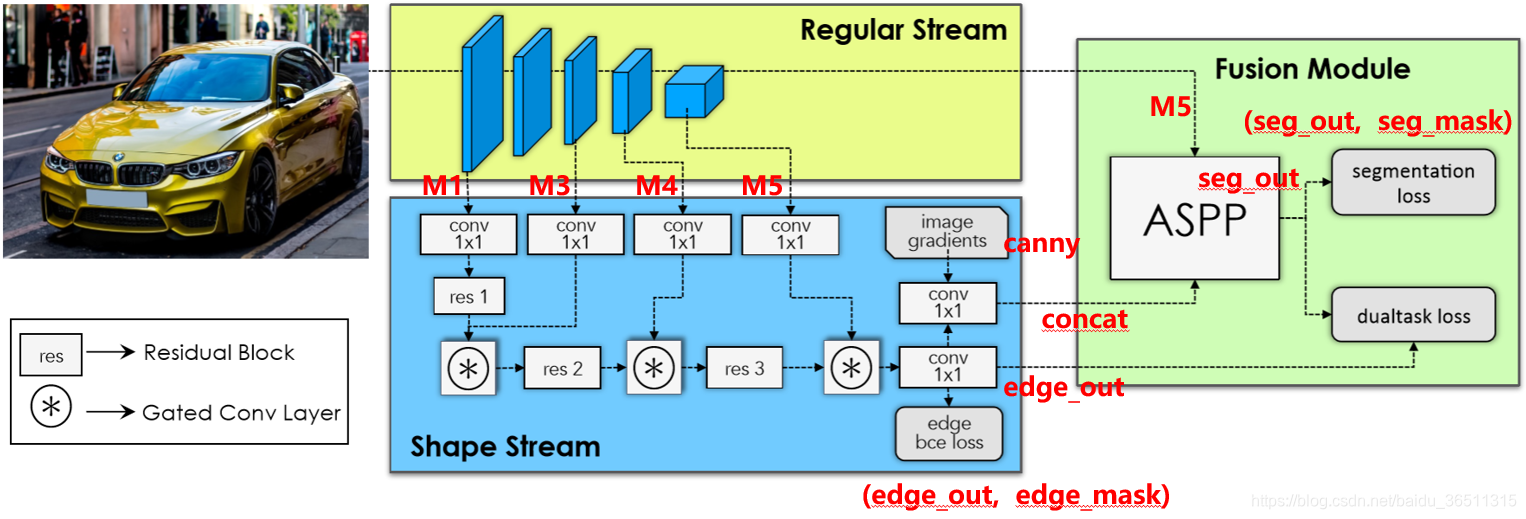

   为了方便后续叙述，按照文章和源码对图片进行了一些标注。

  网络结构总体上分为三个部分：常规流（Regular Stream）、形状流（Shape Stream）、融合模块（Fusion Module）。

• 常规流：可选用VGG或者ResNet作为backbone。
• 形状流：两路输入，M1作为一路输入，后续M3、M4、M5陆续作为二路输入。门控卷积层GCL用来生成权重图。图中的image gradients表示用canny算子提取的图像边缘信息，edge bce loss 用来监督边缘信息的提取，强迫形状流只学习边缘信息。最后把提取的边缘信息进行融合并汇入融合模块。
• 融合模块：总共融合四路信息。

4.1 Gated Convolutional Layer

  文章对这部分的介绍只有两个公式和一些简单说明，笔者根据论文描述和源代码绘制了GCL层的完整结构图如下：

  从GCL的结构可以看出，它其实就是Attention机制 + 残差结构的组合。

4.1.1 GCL的可视化效果

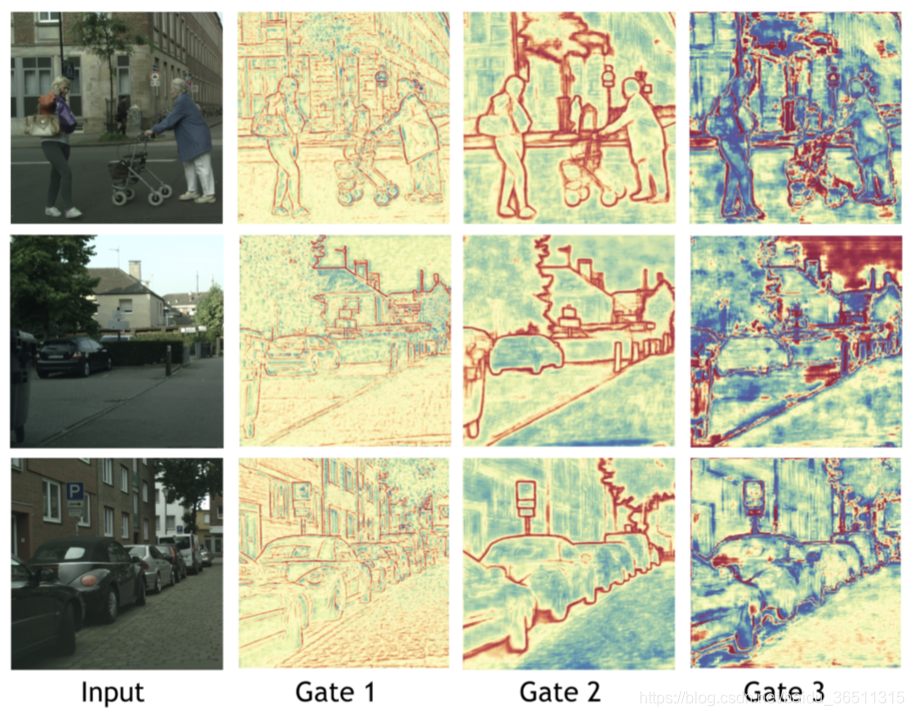

  作者对GCL层提取的特征进行了可视化，可以看到，提取的几乎是边缘信息，效果还是很明显的。

4.2 Fusion Module

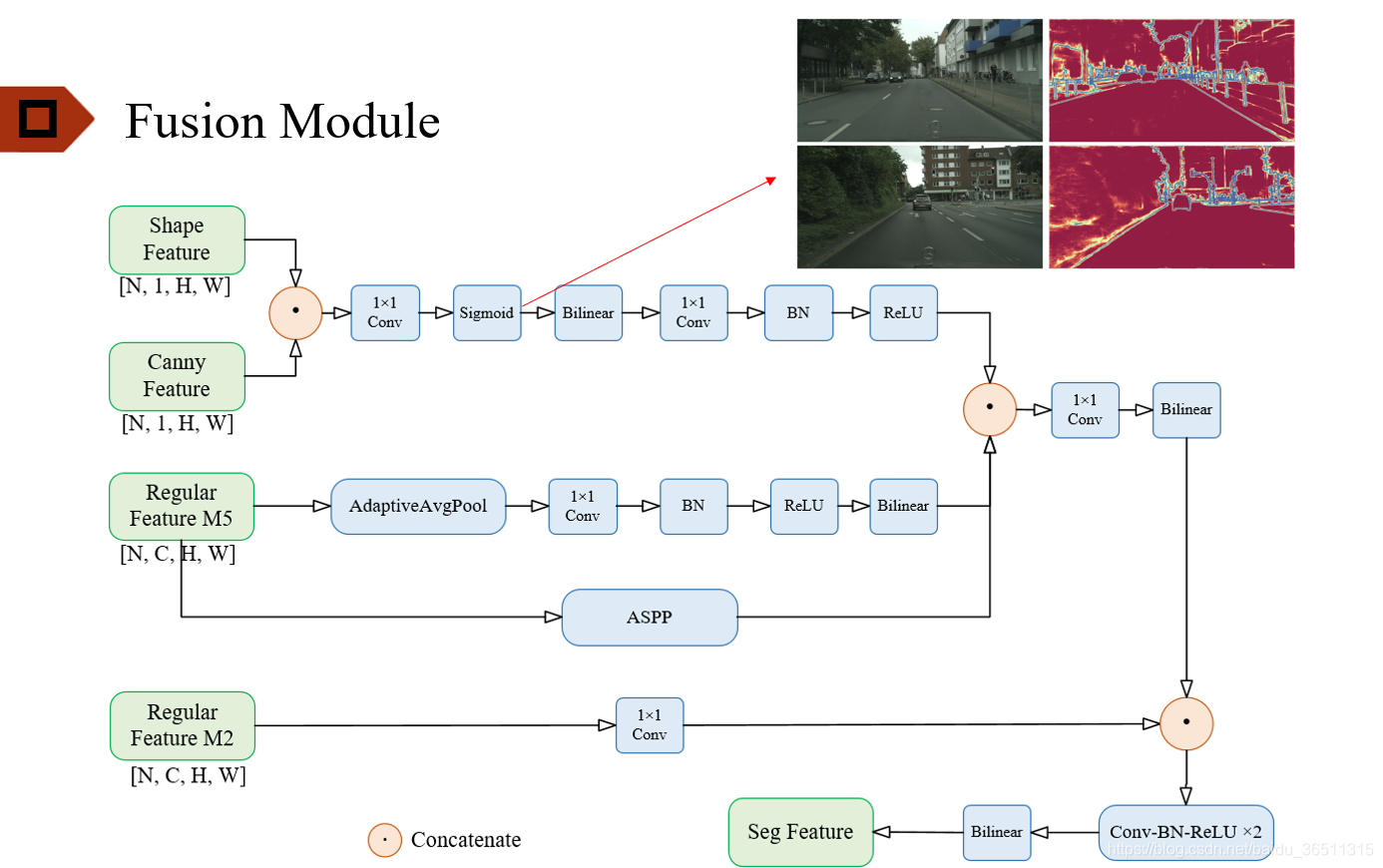

  同样，结合源码绘制了融合模块的结构图，如下：

可以看出，作者对网络结构进行了精心的设计。

5. 损失函数

  下图列出了作者在文中所提到的所有损失函数。

  本文的损失函数总共由4部分组成，其中又分为2个小部分，Joint Multi-Task Learning 和 DualTaskRegularizer。

• Joint Multi-Task Learning：边界损失和语义分割损失。边界损失用来监督网络对边缘信息的学习，通过反向传播更新常规流和形状流中的参数；语义分割损失用来监督网络最终的分割结果，通过反向传播更新整个网络中（包括融合模块）的参数。
• Dual Task Regularizer：正则化。这一部分还是用来监督网络多边缘信息的学习，不过代码实现部分比较繁琐，比较有针对性，对这一小部分还没有完全理解。

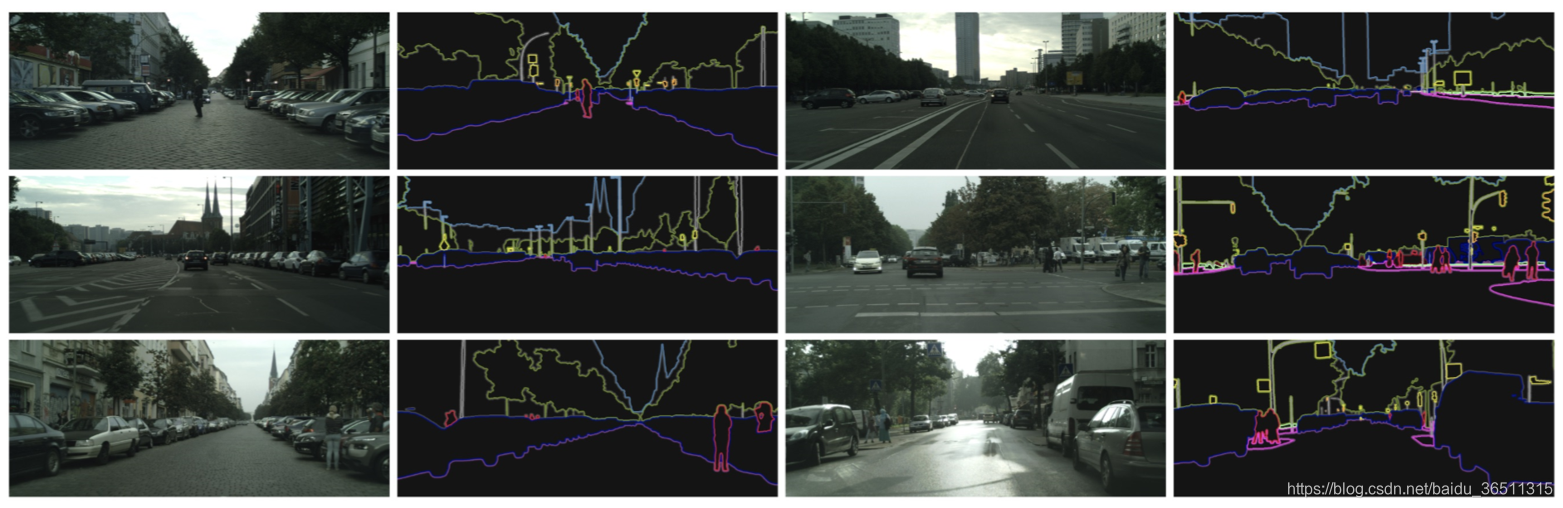

6. 实验结果

7. 对比实验结果

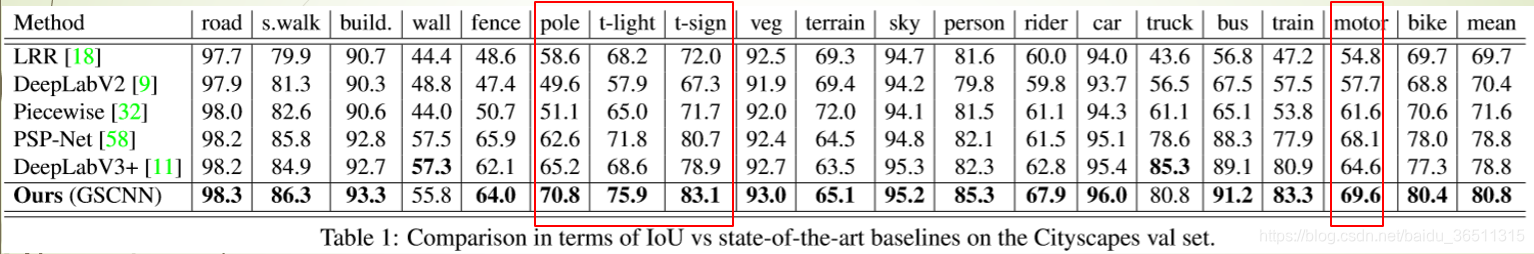

  从表中数据可以看到网络对细小物体的分割效果有显著提升，尤其是杆，信号标志、信号灯、摩托车。
