1. BGP基础

1.1 基础概述

• BGP 边界网关路由协议 （属于外部网关路由协议）
  运用于大型网络、跨国、运营商、国家之间的路由
• AS：自治系统，是由一个技术管理机构管理、使用统一选路策略的一些路由器集合
• 路由协议分类：
  内部网关路由协议IGP：rip ospf isis （eigrp）
  外部网关路由协议EGP：EGP(淘汰) BGP
• 特征：
  1、增强型的距离矢量路由协议
  2、可靠的路由更新机制
  3、Metric度量方法
  4、设计上避免了环路的发生
  5、支持CIDR
  6、路由过滤和路由策略

1.2 BGP邻居关系建立

1.2.1 邻居关系

• BGP邻居关系：
  BGP是基于TCP进行封装的，故先启动BGP的一端发起TCP连接，使用随机端口号向需要建立邻居的路由器的179端口发起TCP连接
  可靠性保证：
  数据包在广域网中传递可能会出现丢包问题或链路拥塞等，使用TCP连接来保证可靠性
  建邻：
  BGP使用TCP封装建立邻居关系，采用单播建立连接，且BGP只能手动指定邻居
  邻居类型：
  1、IBGP：相同自制系统路由器之间建立的邻居
  BGP使用TCP作为其承载协议，所以能够跨设备建立邻居关系
  2、EBGP：不同自治系统路由器之间建立的邻居
  注：一般EBGP邻居关系使用直连接口IP地址 TTL=1
  IBGP邻居关系使用环回接口IP地址 TTL=255

1.2.2 报文类型与状态机

• TCP报文类型（TCP会话成功建立后才会产生报文）
  1、Open:负责对等体之间建立邻居关系
  2、KeepAlive:当邻居建立后，周期性发送该报文，用于维持TCP会话的连接
  3、Update:用来在BGP邻居之间传递路由信息。
  4、Notification:当检测到错误时会发送此报文，之后就会断开BGP连接
  5、Route-refresh
  Open报文：
  版本号、AS、保持时间（默认180s,不一致时默认最小的）、BGP身份（RID）

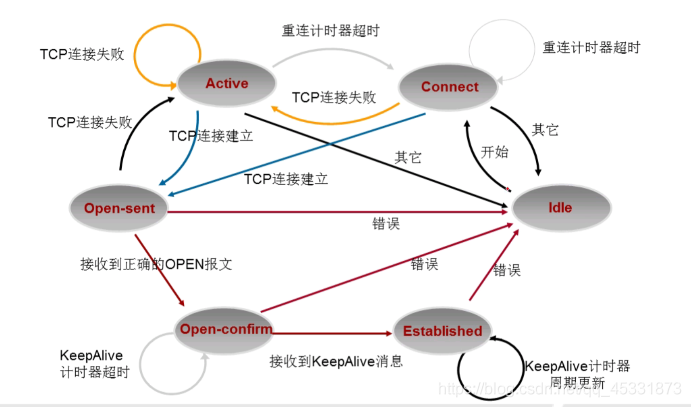

• BGP状态机：

  1、Idle状态是BGP初始状态。
  在Idle状态下BGP路由器拒绝邻居发送的连接请求。只有在收到本设备的Start事件后,BGP路由器才开始尝试与其邻居进行TCP连接。并转至Connect状态。
  2、在Connect状态下, BGP路由器启动连接重传定时器, 等待TCP完成连接。
  如果TCP连接成功,那么BGP路由器向邻居发送Open报文,并转至OpenSent状态。
  如果TCP连接失败,那么BGP路由器转至Active状态。
  如果连接重传定时器超时,BGP路由器仍没有收到邻居的响应,那么BGP路由器继续尝试与其邻居进行TCP连接,停留在Connect状态。
  3、在Active状态下, BGP路由器总是在试图建立TCP连接。
  如果TCP连接成功,那么BGP路由器向邻居发送Open报文,关闭连接重传定时器,并转至OpenSent状态。
  如果TCP连接失败,那么BGP路由器停留在Active状态。
  如果连接重传定时器超时,BGP路由器仍没有收到邻居的响应,那么BGP路由器转至Connect状态。
  4、在OpenSent状态下,BGP路由器等待邻居的Open报文,并对收到的Open报文中的AS号、版本号、认证码等进行检查。
  如果收到的Open报文正确,那么BGP路由器发送Keepalive报文,并转至OpenConfirm状态。
  如果发现收到的Open报文有错误.那么BGP路由器发送Notification报文给邻居,并转至Idle状态。
  5、在OpenConfirm状态下。BGP路由器等待Keepalive或Notification报文。
  如果收到Keepalive报文,则转至Established状态,如果收到Notification报文,则转至Idle状态。
  6、在Established状态下,BGP路由器可以和邻居交换Update、Keepalive、Route -efresh报文和Notification报文。

  1.2.3 路由通告原则

• updtae包主要用来公布路由和撤销路由，包含内容如下：
  网络层可达信息：用来公布IP前缀和前缀长度
  路径属性：为BGP提供环路检测，控制路由优选
  撤销路由：用来描述无法到达从而撤销路由前缀和前缀长度
  1、仅将自己最优的路由传递给邻居
  2、通过EBGP获得的最优路由发布给所有BGP邻居
  3、通过IBGP获得的最优路由不会发布给其他IBGP邻居
  4、BGP与IGP同步：一条IBGP邻居学来的路由在发布给一个BGP邻居之前，通过IGP指导该路由，即BGP与IGP同步
  华为设备默认关闭同步检测，在于为实现IBGP的正常通告。但是会产生路由黑洞
  将BGP引入IGP，保证同步
  IBGP路由器必须是全互联，确保所有路由器都能学习到通告的路由。可以解决关闭同步后产生的黑洞问题
