       旁路分路器（Bypass TAP)，也叫旁路交换机，是为嵌入式有源安全设备（如入侵防御系统（IPS），下一代防火墙（NGFW）等）提供故障保护访问端口。旁路交换机部署在网络设备之间以及网络安全工具的前面，可在网络和安全层之间提供可靠的隔离点。它们给网络和安全工具带来全面支持，避免网络中断的风险。

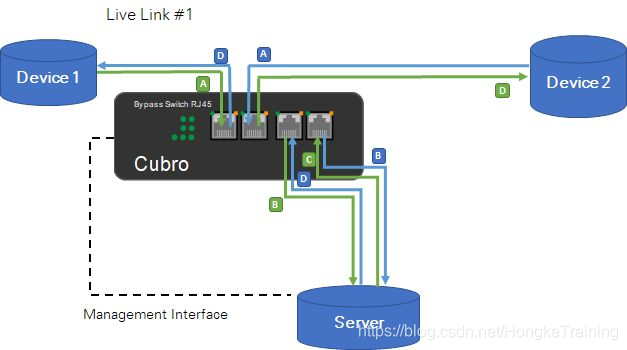

方案1：1链路旁路分路器——独立

应用：

旁路分路器通过链路端口（Link ports）连接到2个网络设备，并通过设备端口（Device ports）连接到第三方服务器。

旁路分路器的触发器设置为Ping，它向服务器发送连续的Ping请求。一旦服务器停止响应Ping，旁路分路器将进入旁路模式。

当服务器再次开始响应时，旁路分路器切换回吞吐量模式。

此应用只能通过ICMP(Ping)工作。没有心跳数据包用于监控服务器和旁路分路器之间的连接。

方案2：网络数据包代理NPB EX2+旁路分路器

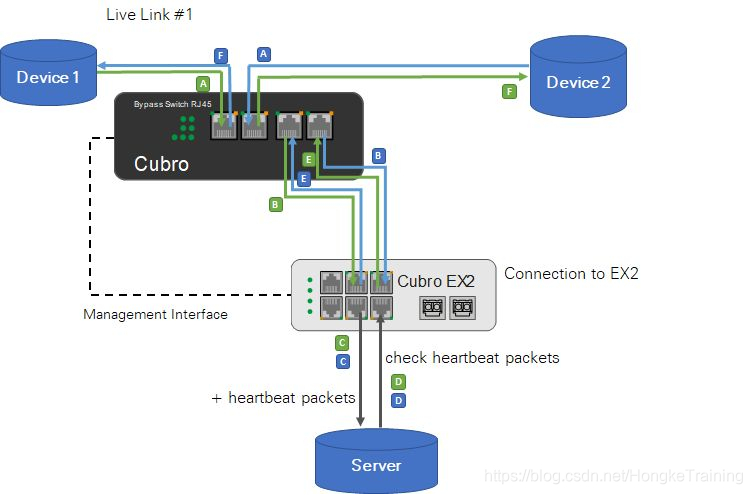

网络数据包代理NPB EX2+旁路分路器——正常状态

应用：

旁路分路器通过链路端口（Link ports）连接到2个网络设备，并通过 设备端口（Device ports）连接到 Cubro网络数据包代理EX2。第三方服务器通过2×1G铜缆连接到EX2。

网络数据包代理EX2通过端口#1发送心跳数据包到服务器，并希望在端口#2再次接收它们。

旁路分接的触发器设置为REST，EX2运行旁路应用程序。

吞吐量模式下的流量：

Device 1 ↔ Bypass TAP ↔ EX2 ↔ Server ↔ EX2 ↔ Bypass TAP ↔ Device 2

网络数据包代理NPB EX2+旁路分路器——软件旁路

软件旁路说明：

在EX2未检测到心跳数据包的情况下，它将启用软件旁路。

EX2的配置会自动更改，以将传入流量发送回旁路分路器，从而以最小的数据包丢失将流量重新插入到实时链路中。

旁路分路器完全不需要做出反应，因为所有旁路均由EX2完成。

软件旁路下的流量：

Device 1 ↔ Bypass TAP ↔ EX2 ↔ Bypass TAP ↔ Device 2

网络数据包代理NPB EX2+旁路分路器——硬件旁路

硬件旁路说明：

在EX2出现故障或旁路分路器与EX2之间的连接断开的情况下，旁路分路器将切换到旁路模式以保持实时链路正常工作。

当旁路分路器进入旁路模式时，EX2和外部服务器将被绕过，并且在旁路分路器切换回吞吐量模式之前不会收到任何流量。

旁路分路器不再接通电源时，也会触发旁路模式。

硬件旁路下的流量：

Device 1 ↔ Bypass TAP ↔ Device 2

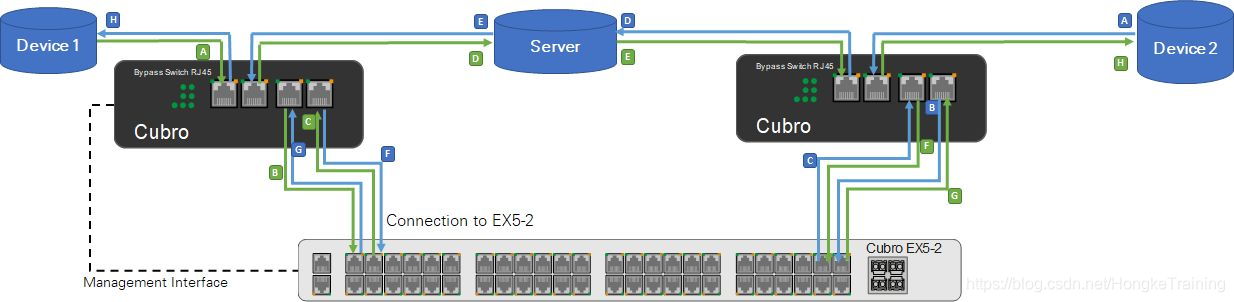

方案3：每链路2个旁路分路器

配置说明：

在这个设置中，2个设备的1个铜链路连接到一个已知的服务器，是通过2个Cubro铜旁路分路器进行旁路。这对比1个旁路解决方案的优势是，当网络数据包代理NPB的连接受到干扰时，服务器仍然是实时链接的一部分。

每链路2×旁路分路器 – 软件旁路

软件旁路说明:

在EX5-2未检测到心跳数据包的情况下，它将启用软件旁路。旁路分路器根本不需要反应，因为所有旁路都是由EX5-2完成的。

软件旁路下的流量:

Device 1 ↔ Bypass TAP1 ↔ EX5-2 ↔ Bypass TAP2 ↔ Device 2

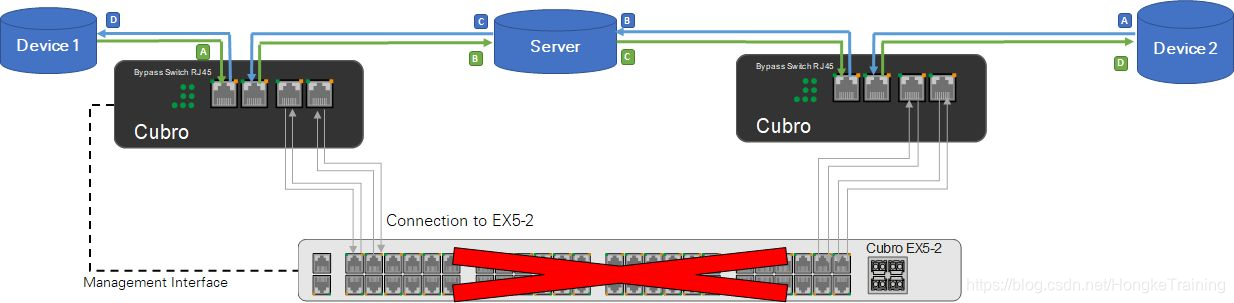

每链路2×旁路分路器 – 硬件旁路

硬件旁路说明：

在EX5-2出现故障或旁路分路器和EX5-2之间的连接断开的情况下，两个旁路分路器都将切换到旁路模式以保持有效链路。

与“每链路1个旁路”设置相比，服务器仍然包含在实时链路中。

硬件旁路下的流量：

Device 1 ↔ Bypass TAP1 ↔Server ↔ Bypass TAP2 ↔ Device 2

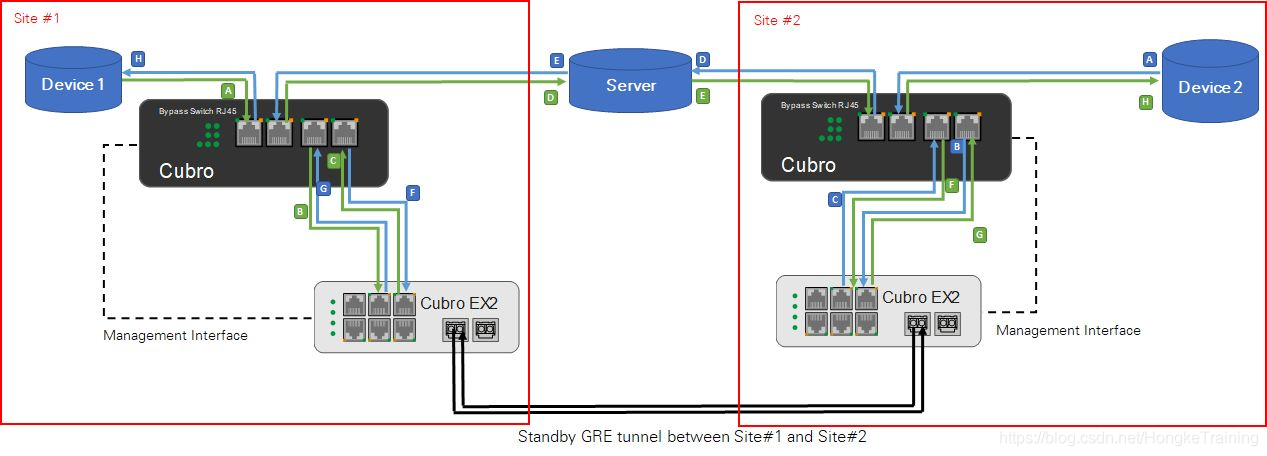

方案4：2站点上每链路2个旁路分路器

设置说明：

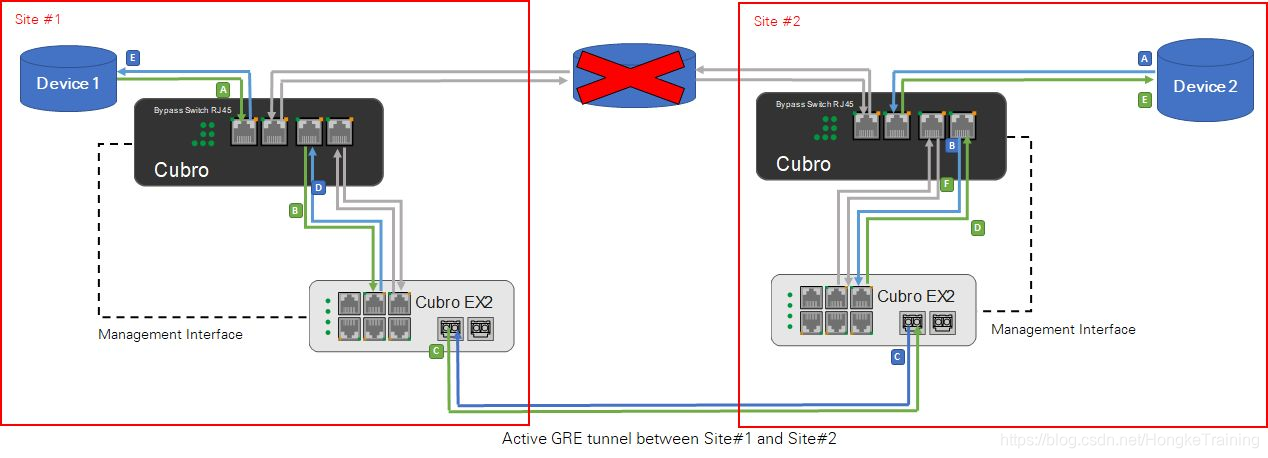

可选: 可以使用2个网络数据包代理EX2通过GRE隧道互联两个不同的站点，而不是使用1个网络数据包代理EX5-2。在连接两个站点的服务器出现故障的情况下，Cubro将旁路掉服务器，流量可以通过网络数据包代理EX2的GRE隧道进行分发（如下面2图所示）
