因为公司一些合作原因，暂时没能拿到板子调试验证，所以只能看代码。而BES蓝牙SDK开发指南.pdf里面只有告诉我们配置，没告诉我们怎么跑的，所以继续看了下流程。

1、灯的API设置接口：

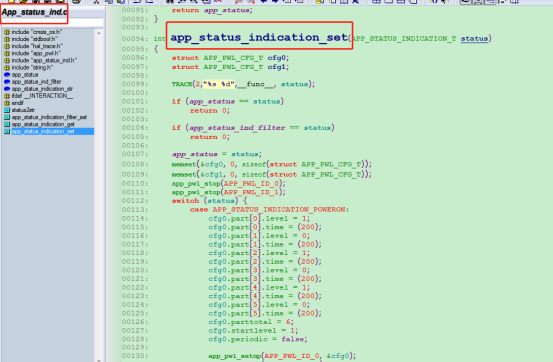

LED 的控制在 app_status_ind.c 文件中的函数 app_status_indication_set() 内设置，根据上
层传送事件，来调用相应的 LED 控制，使用时调用 app_status_indication_set() 函数，并选择
相应入口参数即可，LED 灯控制逻辑目前不支持优先级控制，打断之后无法恢复上一个 LED
灯控制逻辑，蓝牙状态指示灯默认支持两组 LED 灯控制。
a. 一般来说，cfg0 为蓝灯，cfg1 为红灯
b. level 表示当前 LED 电平状态，为 0 或 1
c. time 表示当前 LED 电平状态操持时间，以 ms 为单位
d. part 表示一次操作，一亮一闪为两次操作
e. parttotal 表示操作总次数
f. startlevel 表示初始电平
g. periodic 表示是否需要对以上操作进行周期性操作，若状态不变，则无限循环
h. app_pwl_setup 和 app_pwl_start 配套使用，把 LED 灯操作真正写进配置，并生效
在 tgt_hardware.c 中进行 LED 灯的配置，包括 GPIO 引脚号、IO 功能映射、IO 电压配
置、上下拉配置。

流程：
main()—->app_init()—->app_status_indication_init()—->app_pwl_open()

在app_pwl_open()里面，对灯的IO口进行初始化，并且调用在 tgt_hardware.c 中 LED 灯的IO配置&cfg_hw_pinmux_pwl，开启定时器。
定时器的配置：

通过app_pwl_setup()和app_pwl_start()传入配置和开启。

基本上app_status_indication_set()也只是调用这两个接口。

P.S.LED灯整个流程是在APP线程里面的，API的接口最好在APP线程里面调用，跨线程最好用message或者mail通讯触发。

2、按键配置

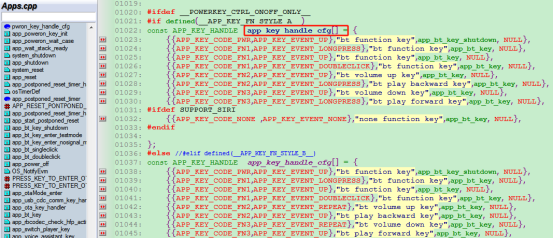

apps.cpp 文件内进行按键事件注册，支持组合按键设计，app_key_handle_cfg[]。

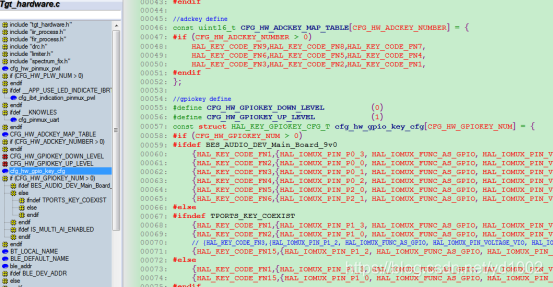

在 tgt_hardware.c 中进行按键配置，包括按键名、GPIO 引脚号、IO 功能映射、IO 电压
配置、上下拉配置。

在 tgt_hardware.h 中配置按键数量，开机键为固定按键，无需再另行配置。

key IO 驱动流程：
main()—->app_init()—->app_key_open()—->hal_key_open()—->hal_gpiokey_open()

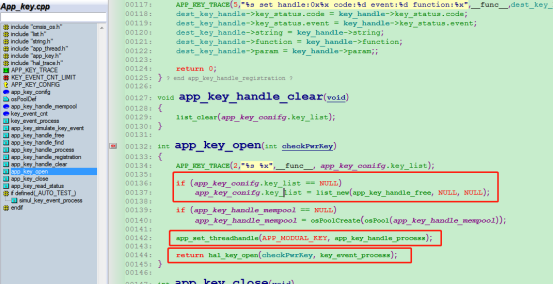

在app_key_open()中，申请了一内存块，存放着key_list，后面按键对应事件为表扫描查询。并app_set_threadhandle(APP_MODUAL_KEY, app_key_handle_process);在APP线程loop里面添加了app_key_handle_process事件触发。然后，打开hal_gpiokey_open()驱动初始化，最后，开启硬件定时器，调用回调函数hal_key_debounce_handler()对IO口进行扫描，判断按键的行为，如按下，释放，长按，短按，双击。

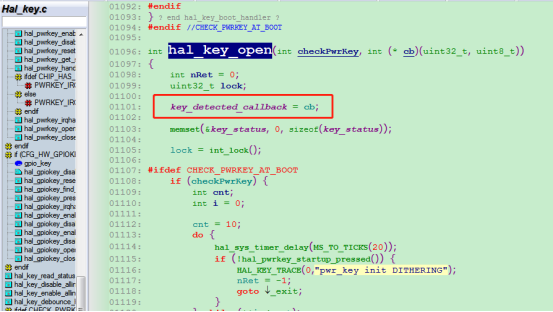

在hal_gpiokey_open()中，把key_event_process()mail通讯事件发送的函数指针传给了key_detected_callback指针变量，后续封装为send_key_event接口出来供hal_key_debounce_handler()调用。

hal_gpiokey_open()中把key io的配置导入，并进行了初始化。
最终，hal_key_debounce_handler()触发的send_key_event函数，会把按键的事件通过mail，发送到app_key_handle_process()，触发到app_key_handle_cfg[]里面的功能函数。整一个驱动层到中间层的流程到处结束，以上流程在APP线程里面完成。

key IO 功能应用流程：（以app_bt_key，调用蓝牙功能为例，跨线程）
app_bt_key()—->bt_key_send()—->app_bt_start_custom_function_in_bt_thread()—->app_bt_mail_send()—-> app_bt_mail_process() —->bt_key_handle()

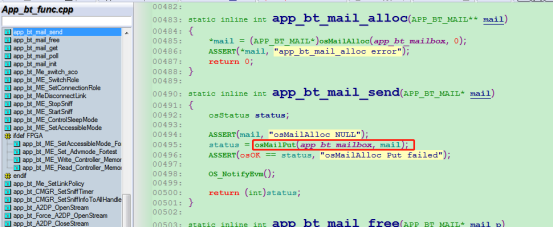

在app_bt_mail_send()中，发送按键跟要调度的事件，以及bt_update_key_event()以mail的通讯形式给到besbt线程。

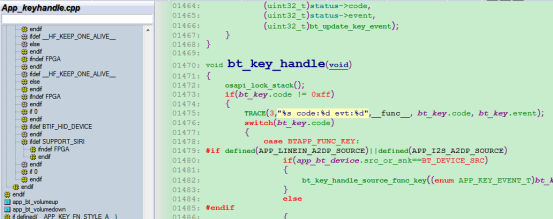

besbt线程在 app_bt_mail_process()中接收到并触发调用bt_update_key_event()功能，给bt_key_handle()发送了bt_key.code和bt_key.event，并调用到相对的handle。

以上为按键中间层到应用层的流程。
P.S. 对于BesbtThread里面bt_key_handle()跟app_bt_mail_process()的运行流程，参照我之前的大架笔记。
