前言

本文主要介绍了华为服务器虚拟化、私有云方案的特点和功能。

FusionSphere服务器虚拟化解决方案介绍

华为FusionSphere 6.3云操作系统架构

FusionCompute

FusionCompute定义

FusionCompute是华为公司虚拟化软件，用于将物力资源，包括服务器、存储设备、交换机等虚拟化为云资源池，以达到更合理的分配和利用IT资源的目的。

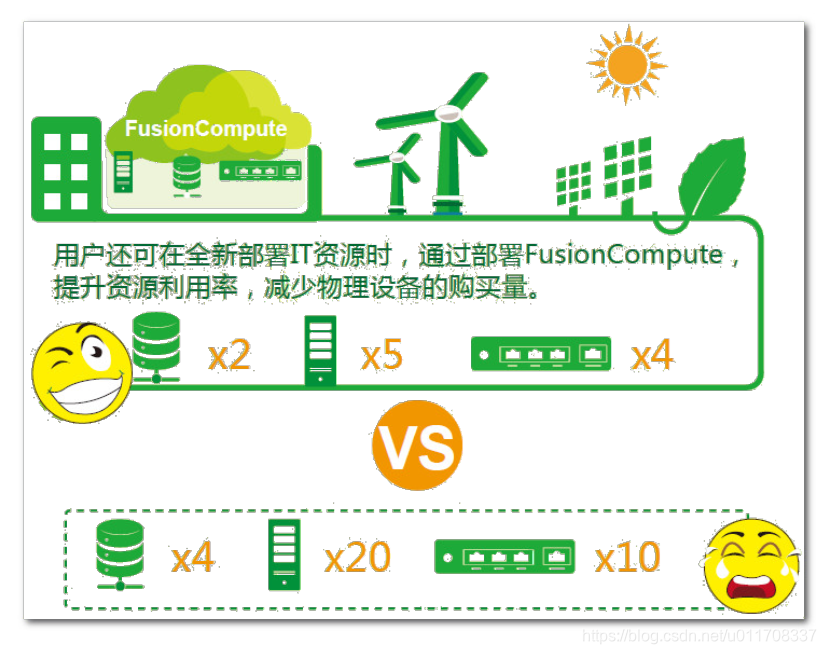

FusionCompute的用处

FusionCompute提供了强大的物理设备兼容性。因此，用户可将现有IT资源通过FusionCompute进行整合，更好的利用起来。

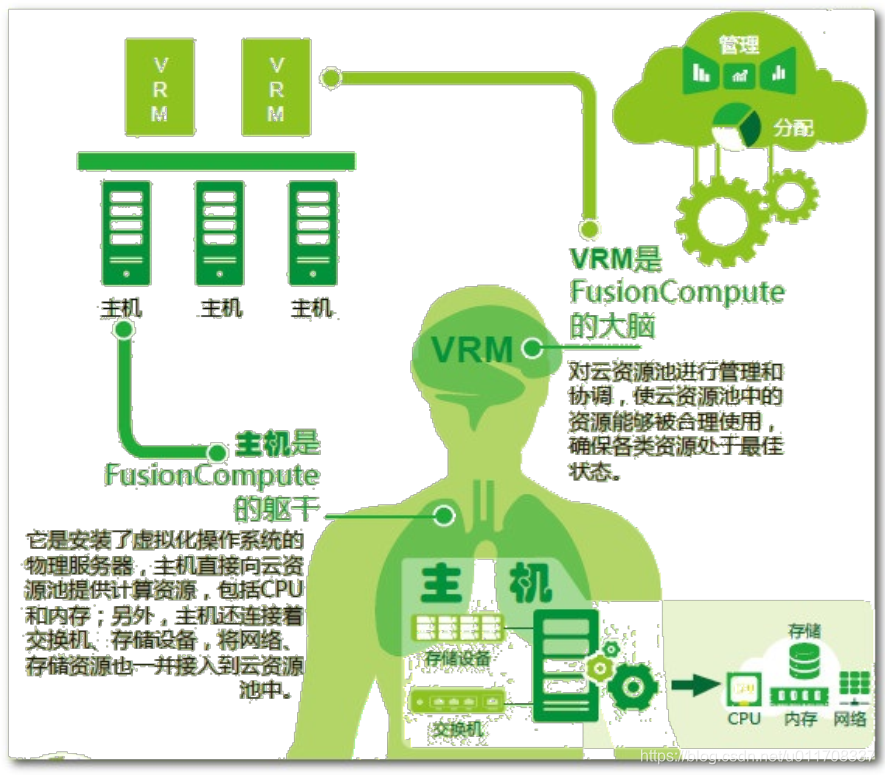

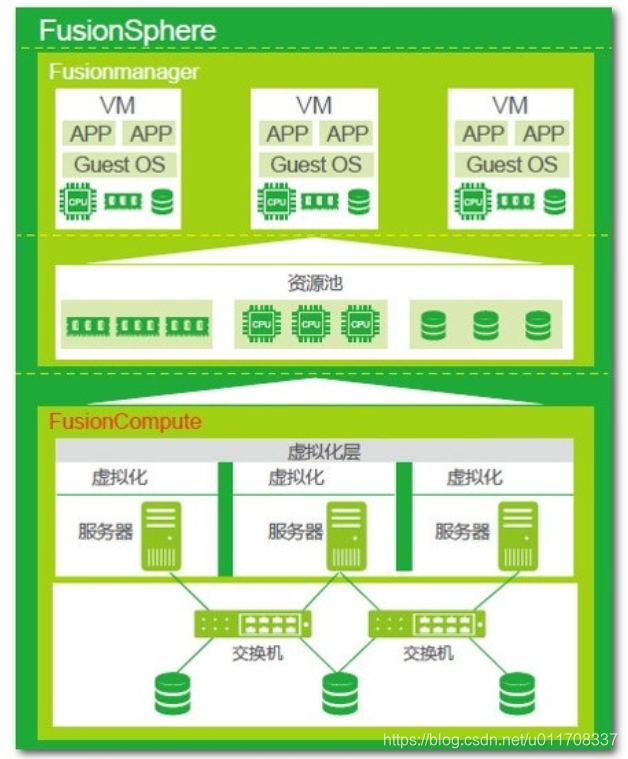

FusionCompute的组成

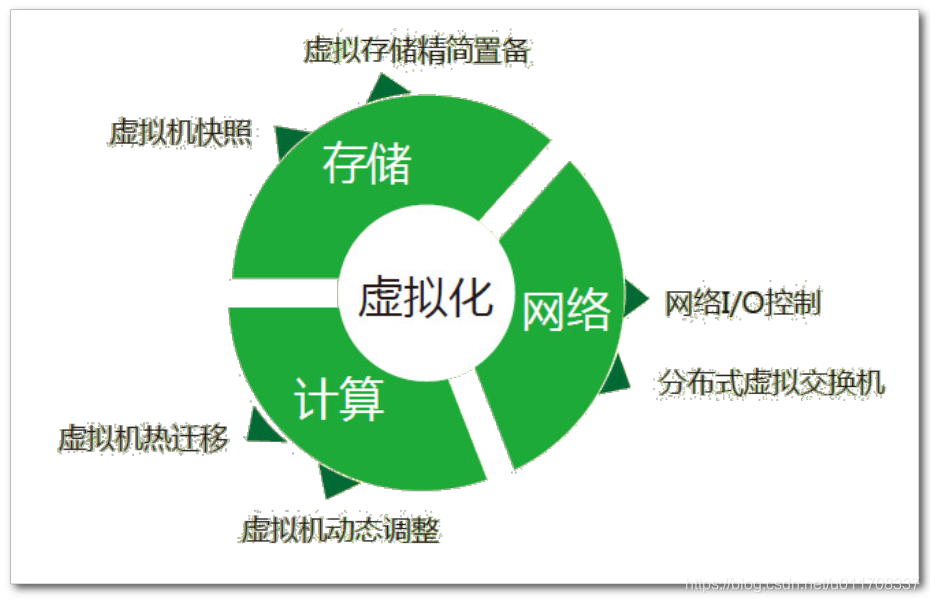

FusionCompute的功能

• 虚拟机动态调整
• 虚拟存储精简置备
• 网络I/O控制
• 虚拟机热迁移
• 虚拟机快照
• 分布式虚拟交换机


FusionStorage

FusionStorage定义

分布式块存储软件

• 将通过x86服务器的本地HDD、SSD等介质通过分布式技术组织成大规模存储资源池
• 为非虚拟化环境的上层应用和虚拟机提供业界标准的SCSI和iSCSI接口
• 开放的API

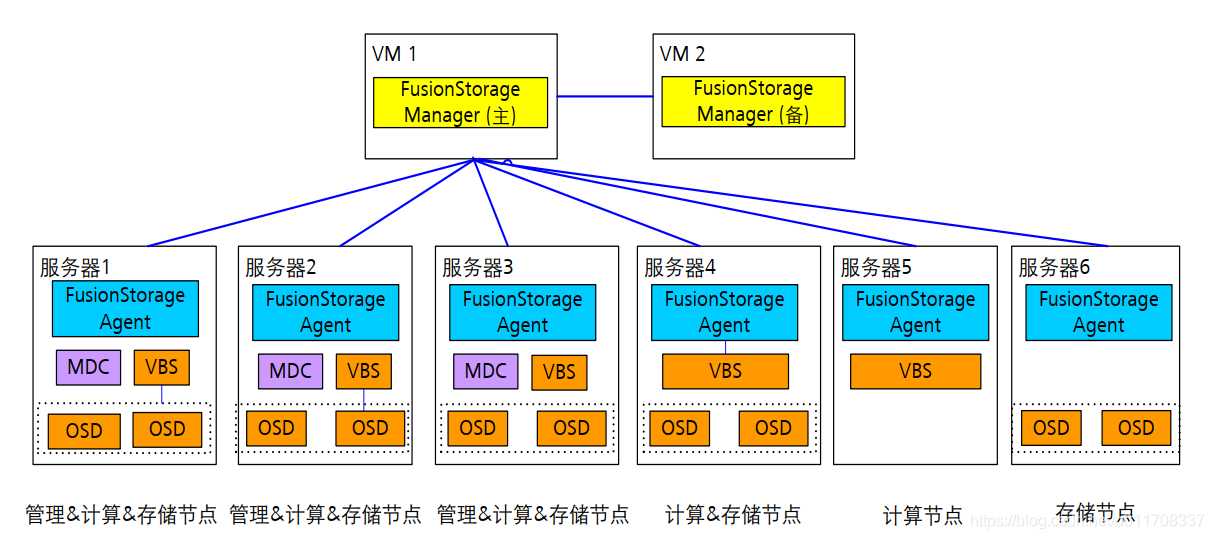

FusionStorage的组成

• FSM（FusionStorage Manager）：FusionStorage管理模块，提供告警、监控、日志、配置等操作维护功能。一般情况下FSM主备节点部署。
• FSA（FusionStorage Agent）：代理进程，部署在各节点上，实现各节点与FSM通信。FSA包含MDC、VBS和OSD三种不同的进程。根据系统不同配置要求，分别在不同的节点上启用不同的进程组合来完成特定的功能。
• MDC（MetaData Controller）：元数据控制，实现对分布式集群的状态控制，以及控制数据分布式规则、数据重建规则等。MDC默认部署在3个节点的ZK（Zookeeper）盘上，形成MDC集群。
• VBS（Virtual Block System）：虚拟块存储管理组件，负责卷元数据的管理，提供分布式集群接入点服务，使计算资源能够通过VBS访问分布式存储资源。每个节点上默认部署一个VBS进程，形成VBS集群。节点上也可以通过部署多个VBS来提升IO性能。
• OSD（Object Storage Device）：对象存储设备服务，执行具体的I/O操作。在每个服务器上部署多个OSD进程，一块磁盘默认对应部署一个OSD进程。在SSD卡作主存时，为了充分发挥，SSD卡的性能，可以在1张SSD卡上部署多个OSD进程进行管理，例如2.4T的SSD卡可以部署6个OSD进程，每个进程负责管理400GB。

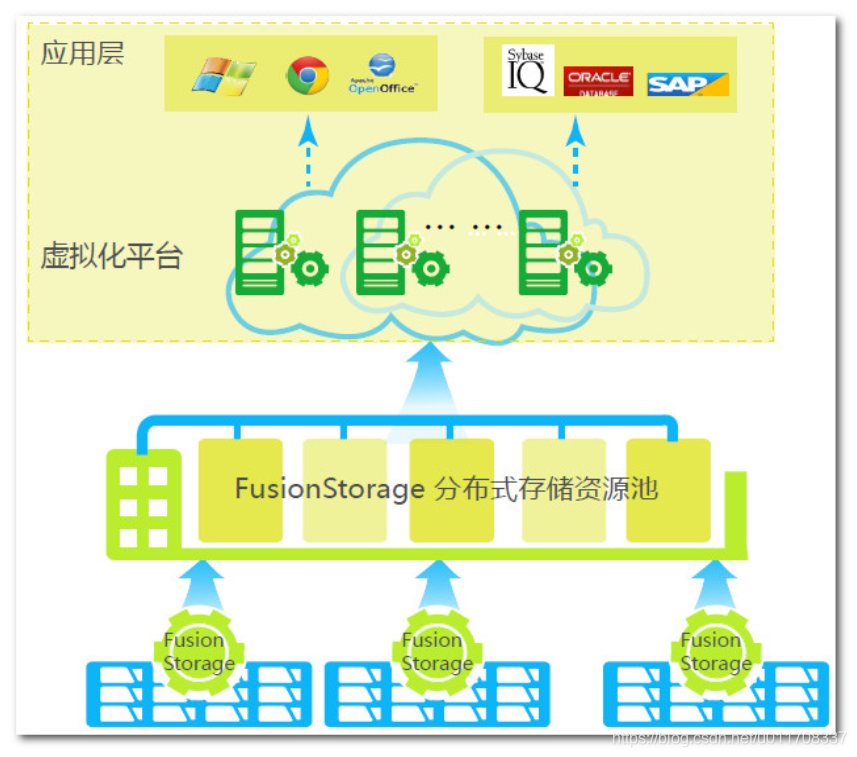

FusionStorage应用于虚拟化场景

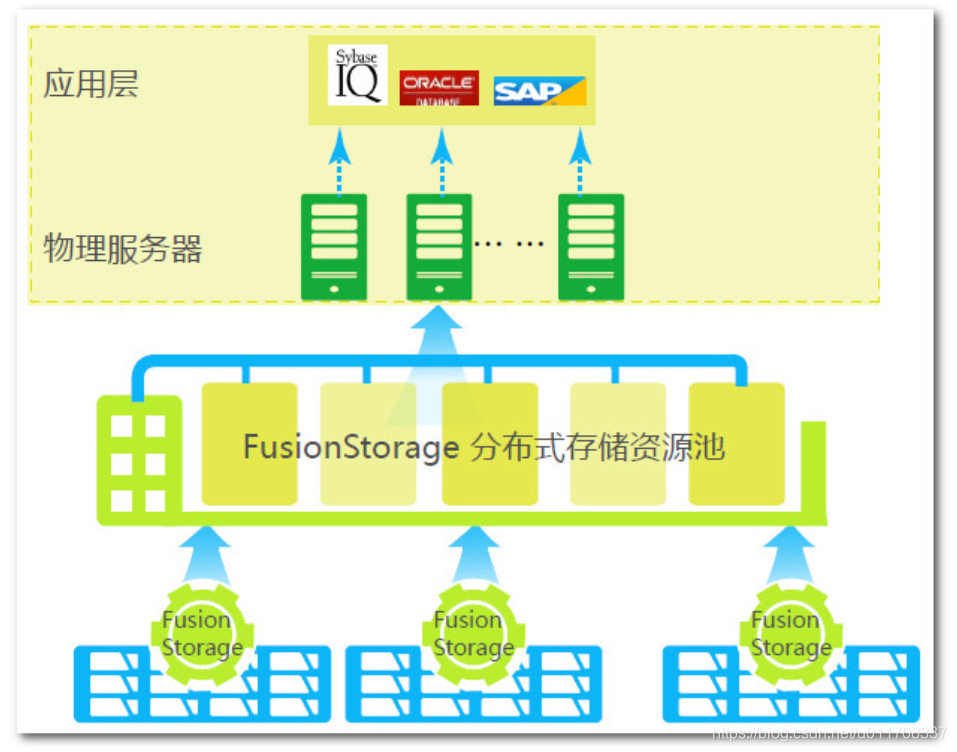

FusionStorage应用于数据库物理部署场景

FusionStorage与传统存储设备的对比

高扩展性

• 传统存储设备：扩展存储需增加控制器个数或者更换设备。
• FusionStorage：容量与性能线性增加，性能超越中高端存储。

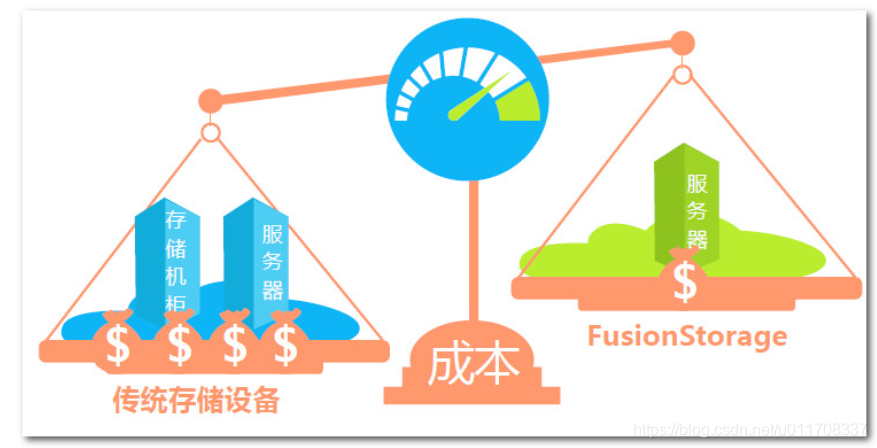

高性价比

• 传统存储设备：成本随性能提高大大增加；存储更新换代速度快。
• FusionStorage：支持融合部署，通用x86服务器堆叠扩展，节约成本；网络扁平化，扩容简单；已有设备利旧，保护投资。

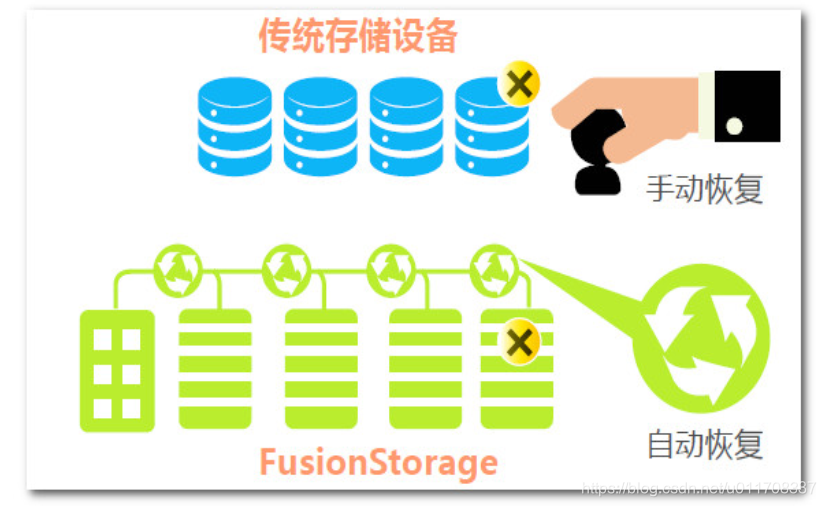

高可靠性

• 传统存储设备：硬盘故障需立即更换，实时手动恢复。
• FusionStorage：提高机柜间，服务间可靠性，故障业务无影响；硬盘故障无需手动管理，自动数据重建恢复。

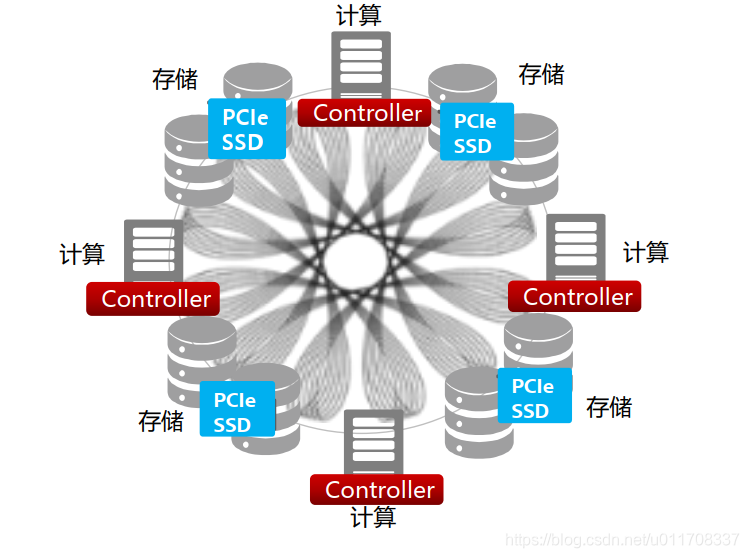

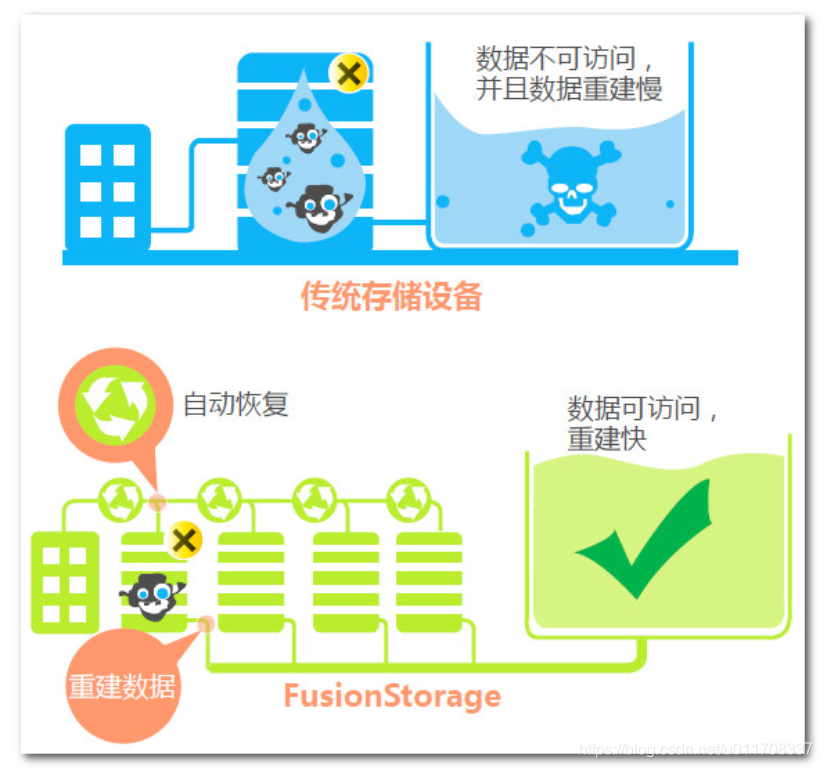

并行快速数据重建

• 传统存储设备：数据重建慢（重建1TB数据需要12小时）。
• FusionStorage：分布在全资源池内跨机柜，跨服务器重建数据（重建1TB数据小于10分钟）。


FusionManager

FusionManager定义

• 华为FusionManager是一个统一资源平台云管理使能器，以云服务自动化管理和资源智能运维为核心，为用户提供“敏捷、精简”的云数据中心管理体验。
• FusionManager具备强大的管理能力，可以对华为虚拟化和非华为虚拟化产品，以及物理资源、桌面云、云存储和各种云服务进行统一管理。同时，可以对虚拟机进行快速发放，以应用为单位进行发放和管理。

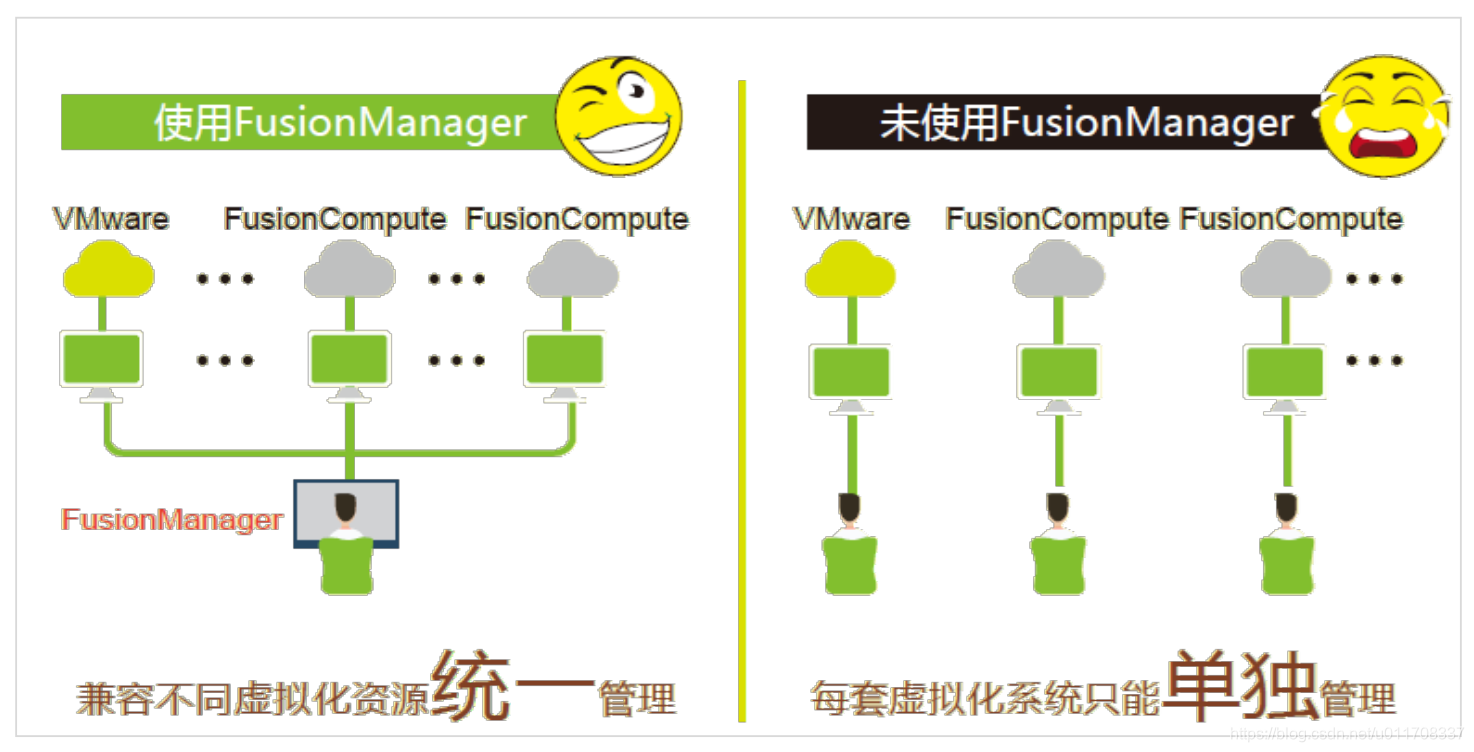

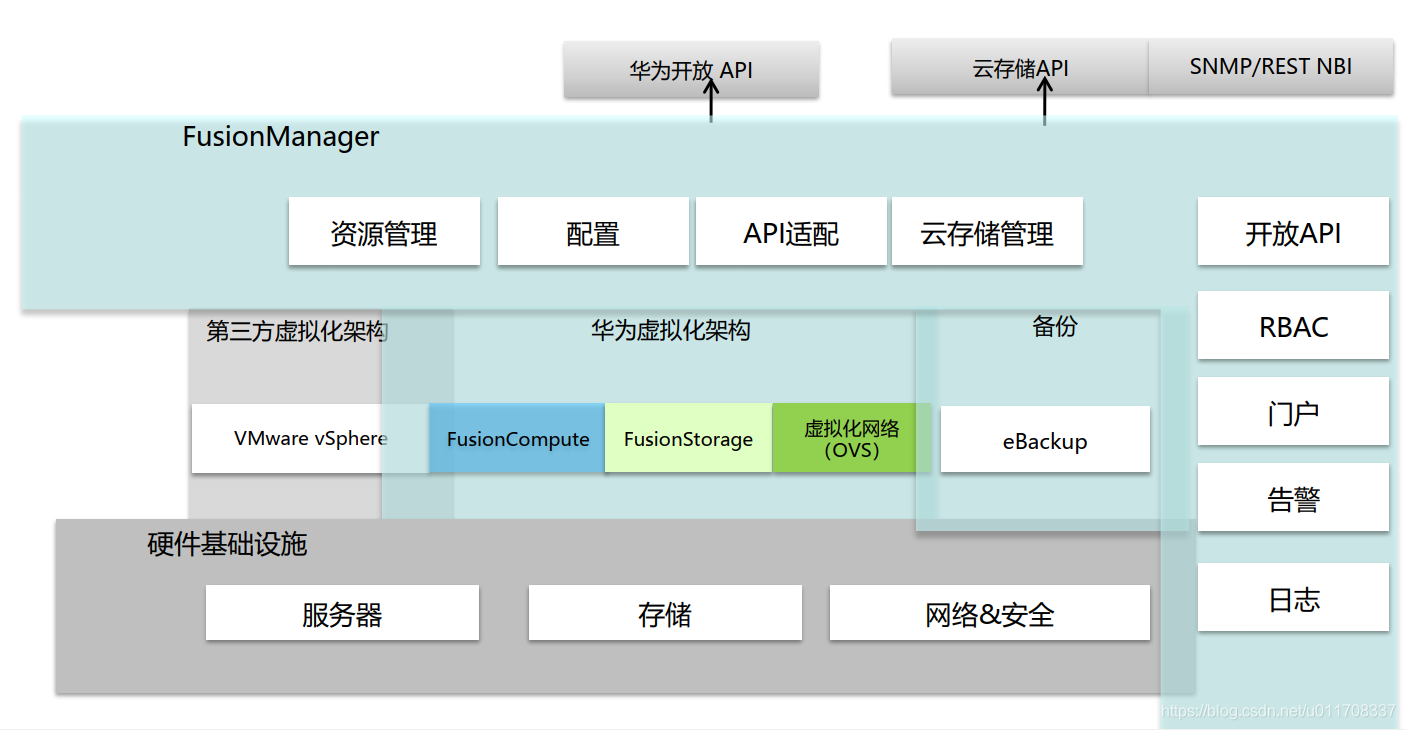

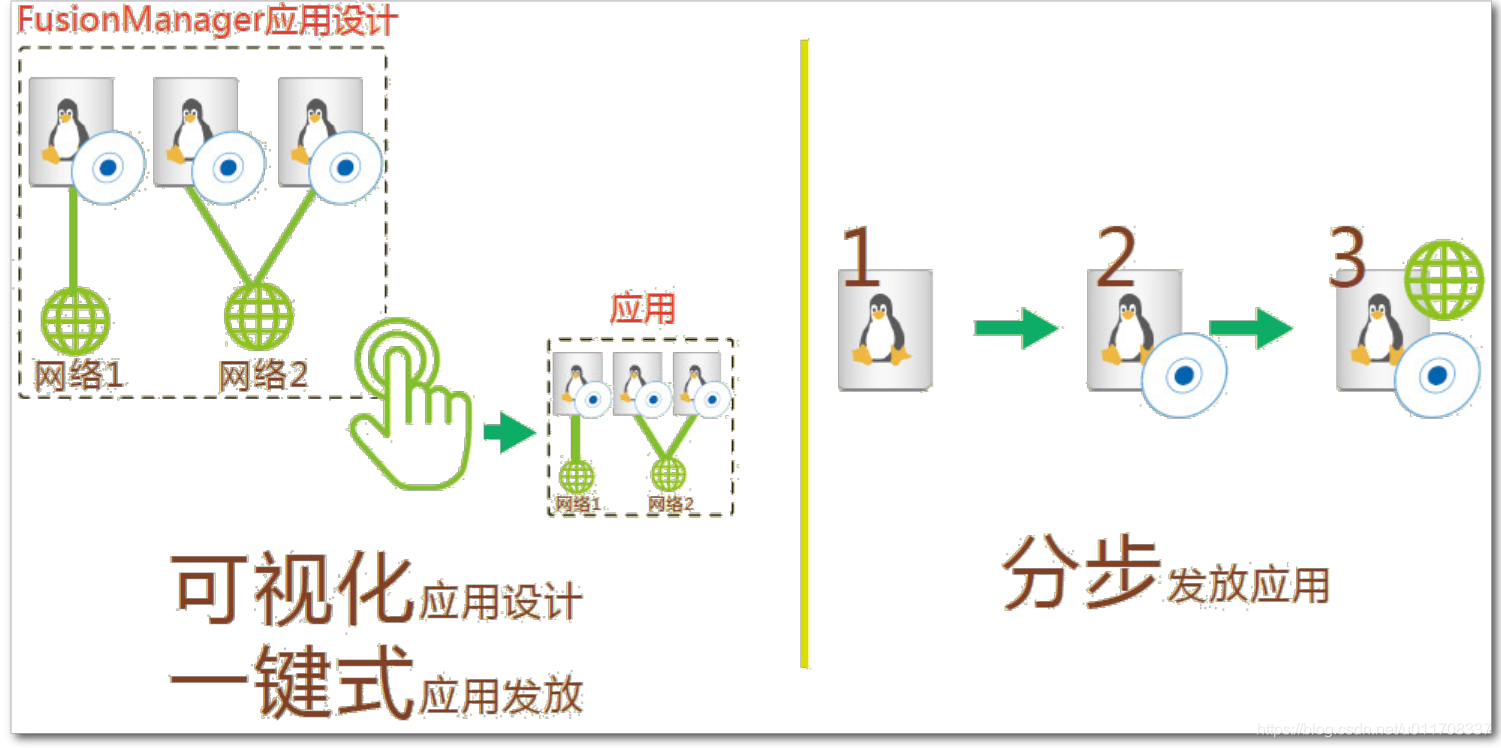

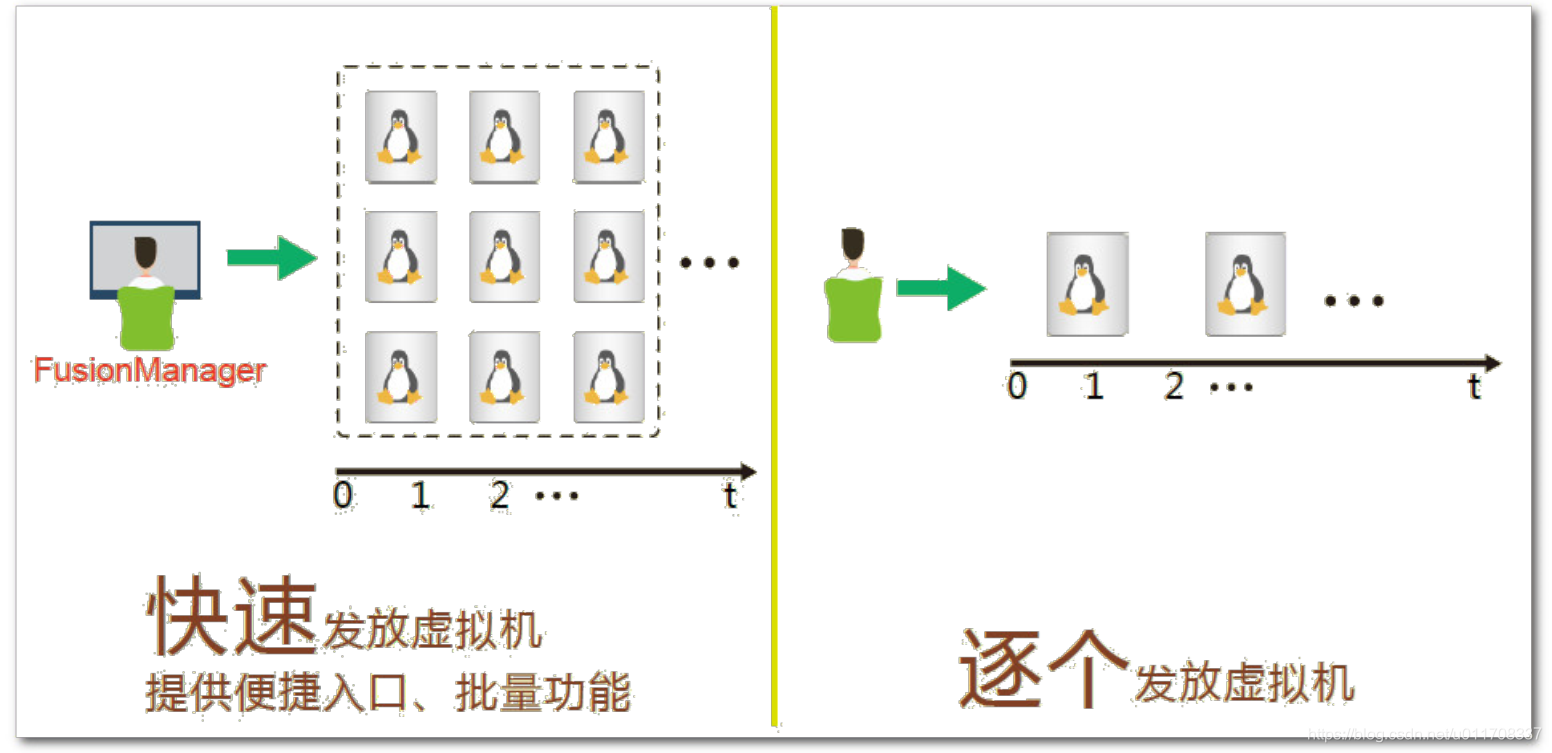

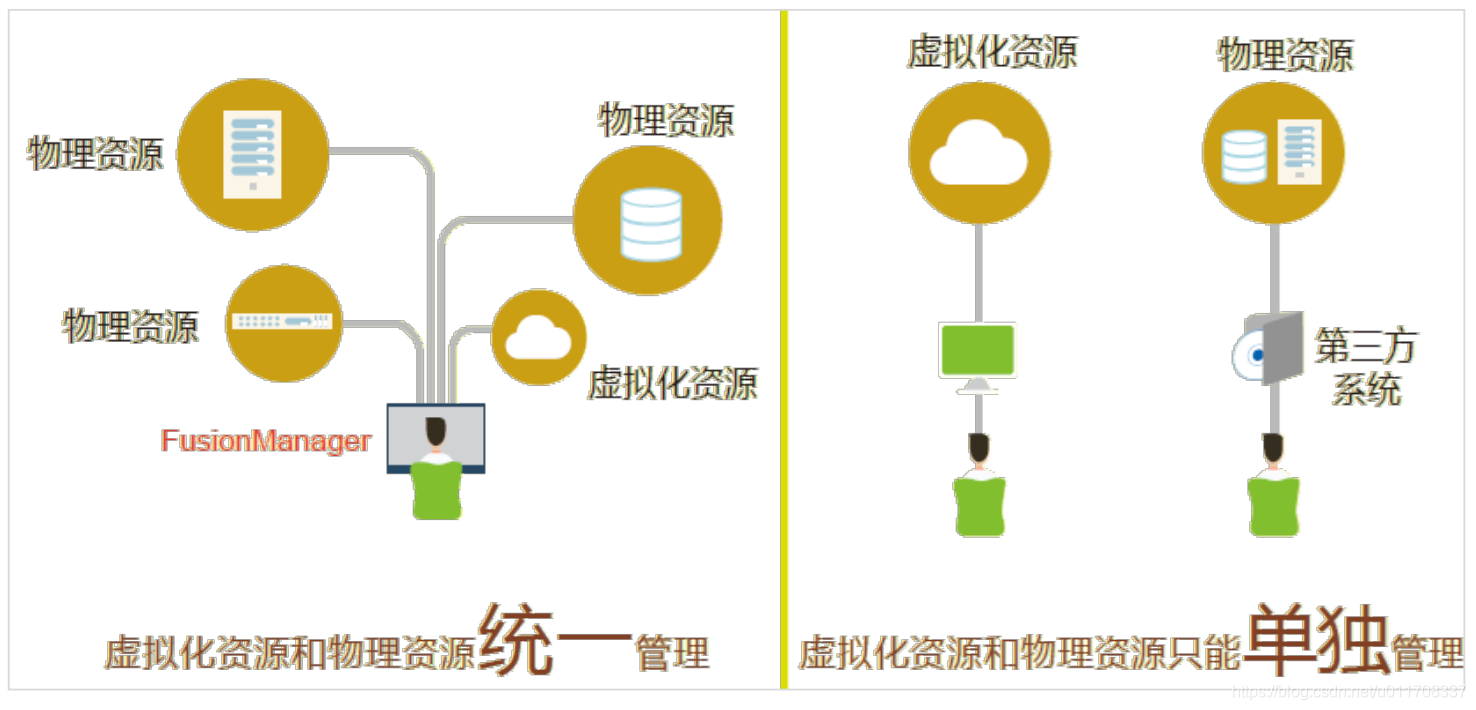

FusionManager用处

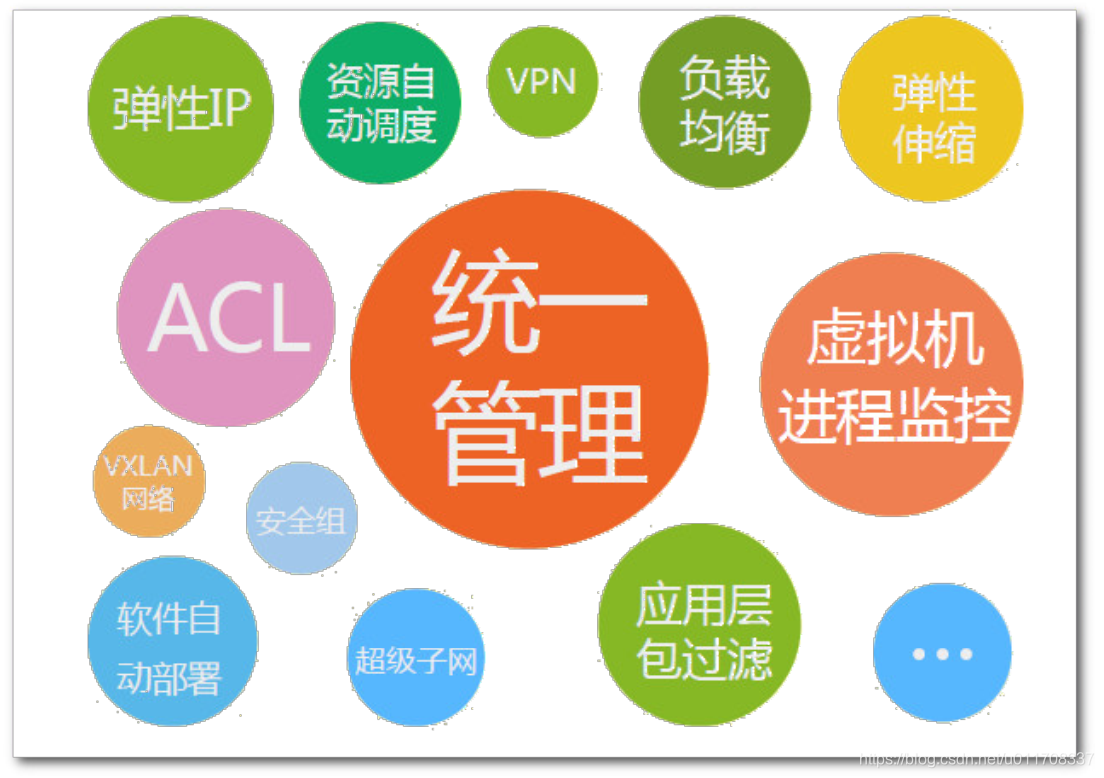

FusionManager功能

FusionCloud私有云解决方案介绍

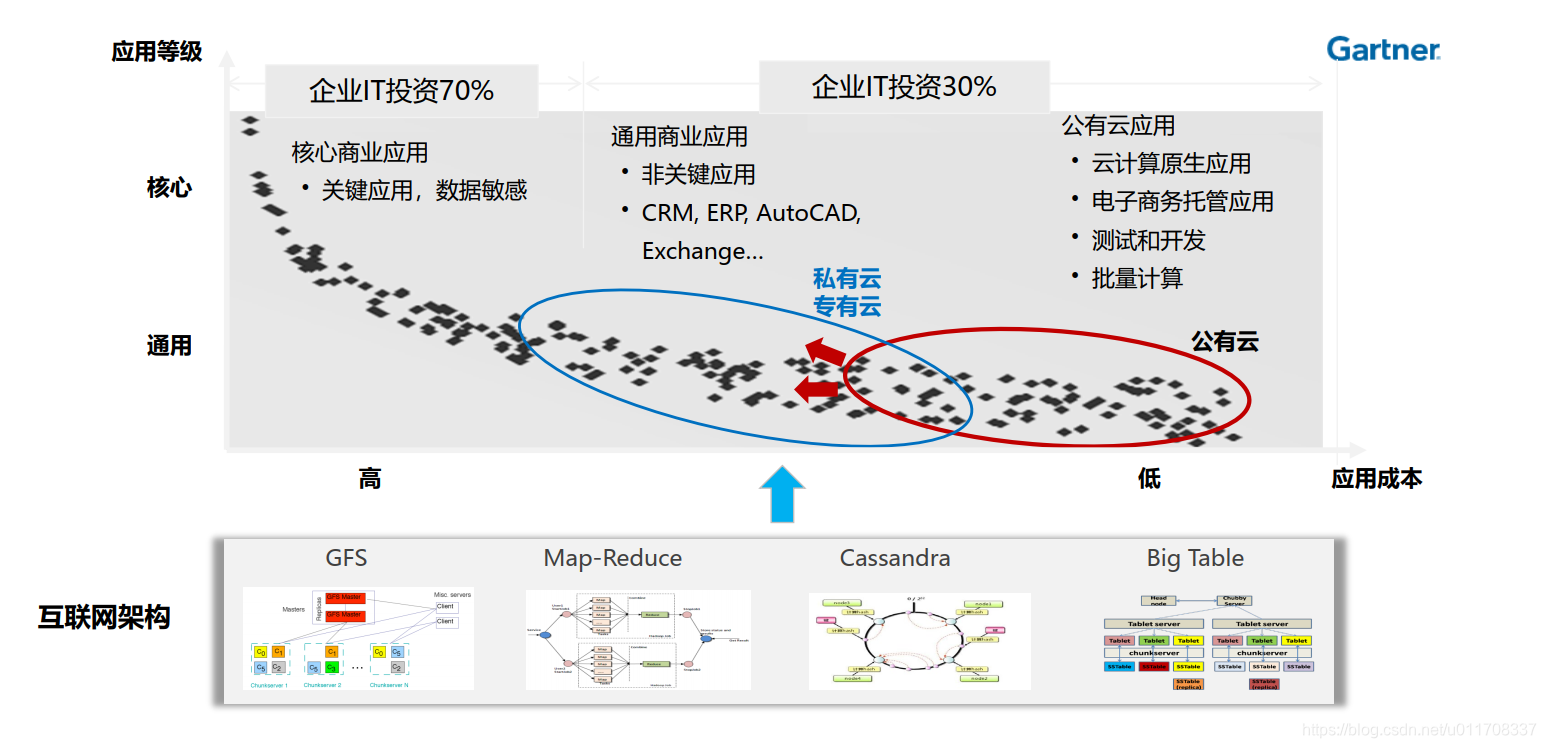

传统企业IT基础设施难以适应业务

各行业信息化不断深入普及所带来的业务量和数据量的爆炸式增长，使得传统IT系统架构在扩展能力上遇到瓶颈，维护成本高居不下，基于云计算的IT架构应运而生。

企业IT转型的原动力

• 降低成本，提升管理效率
• 灵活调度资源，快速业务上线
• 数据变现

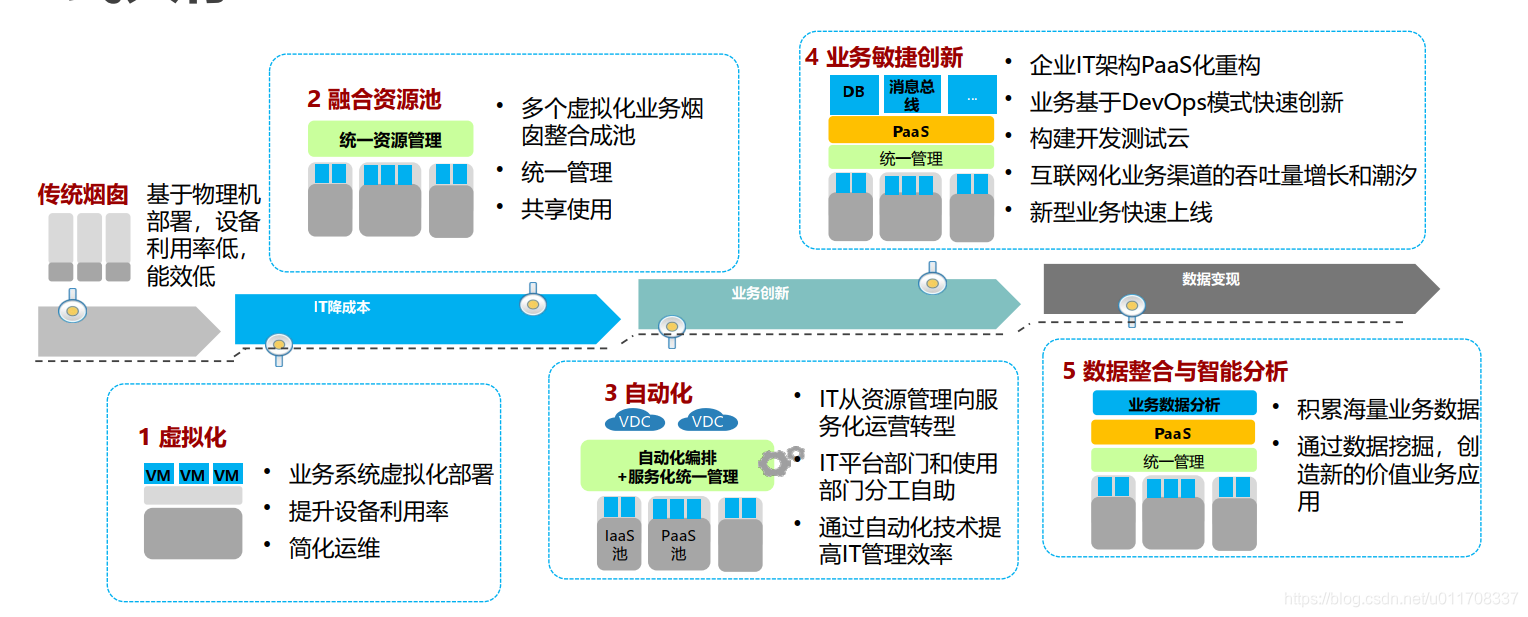

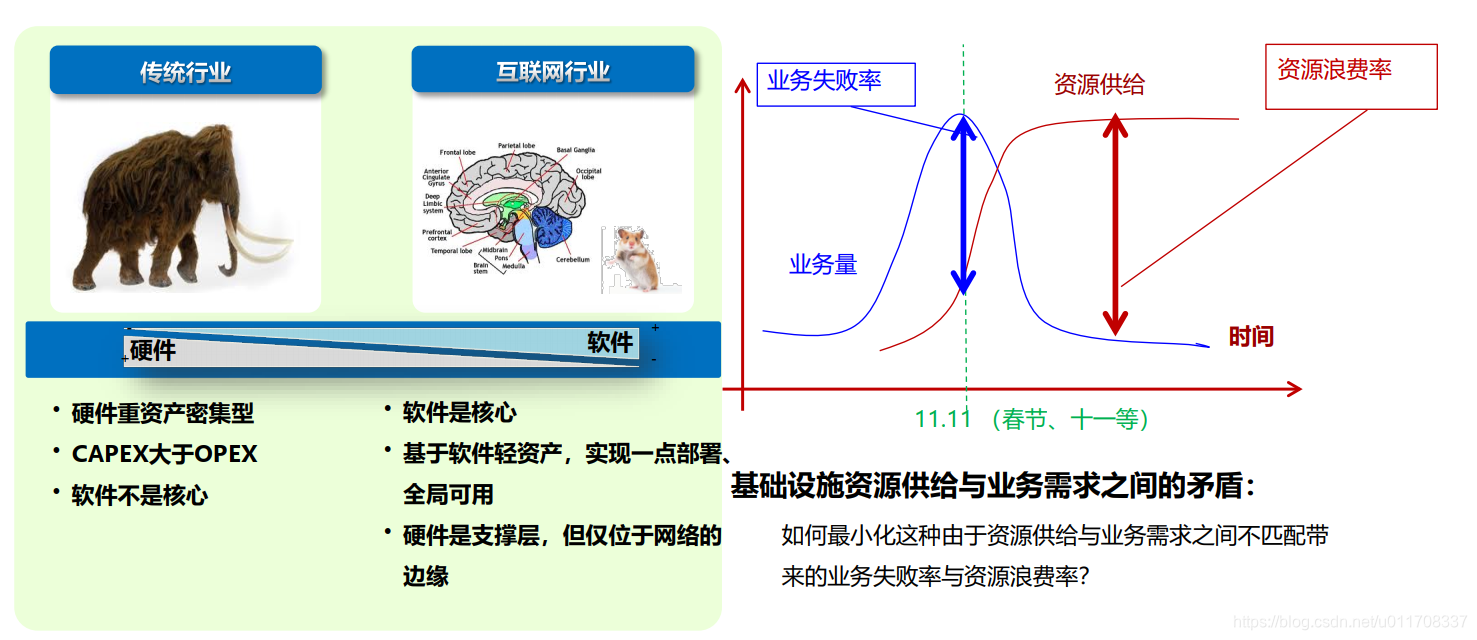

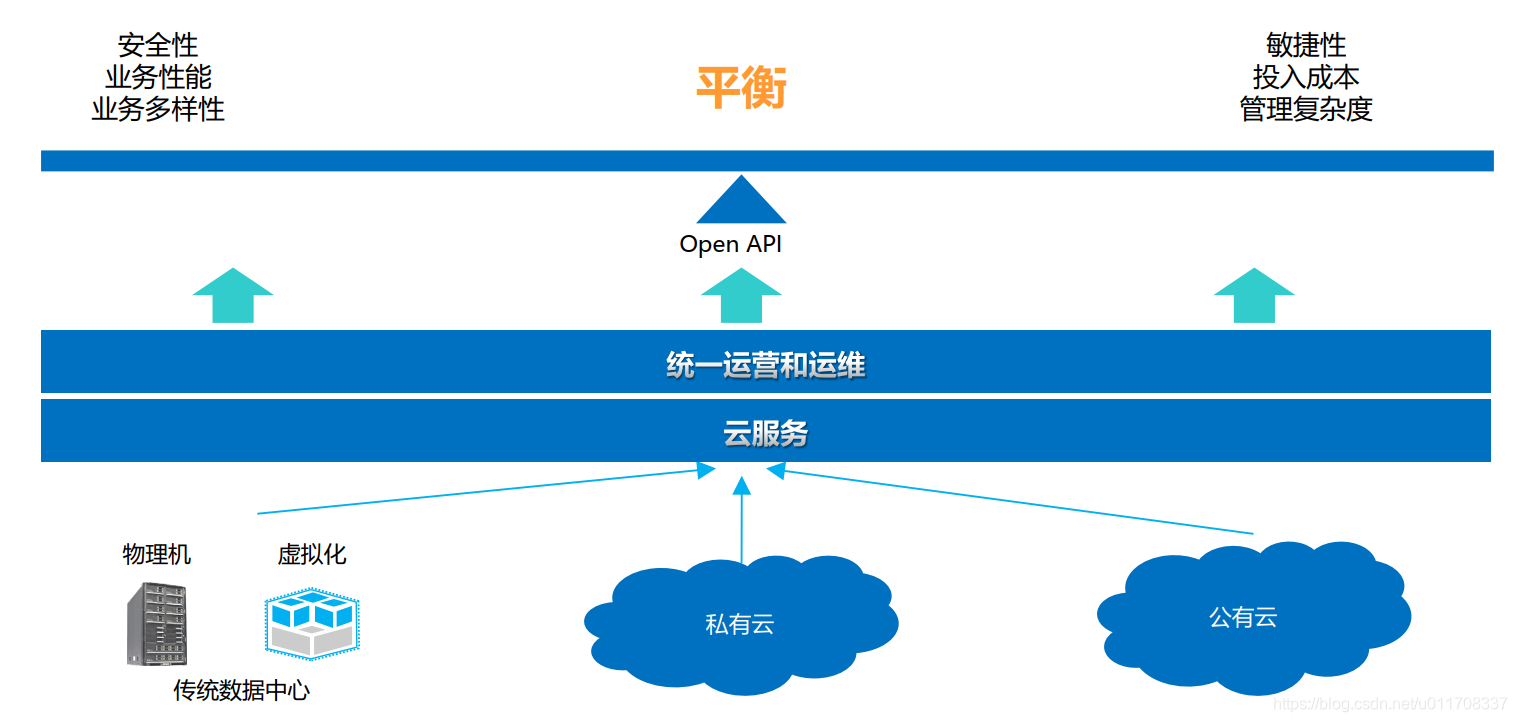

业务驱动的平衡

基于互联网思维构建统一云服务平台，支撑企业IT转型

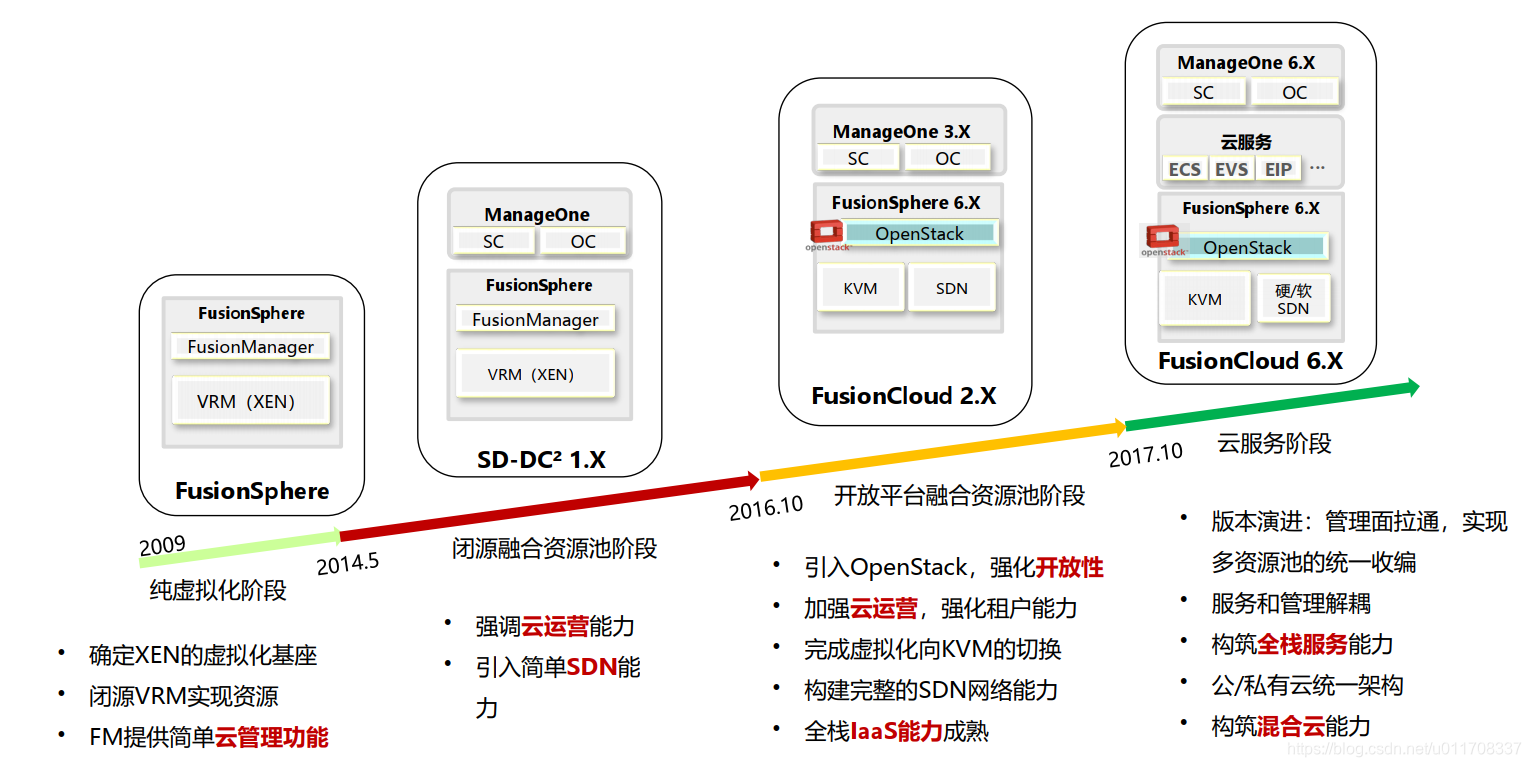

华为私有云解决方案发展历程

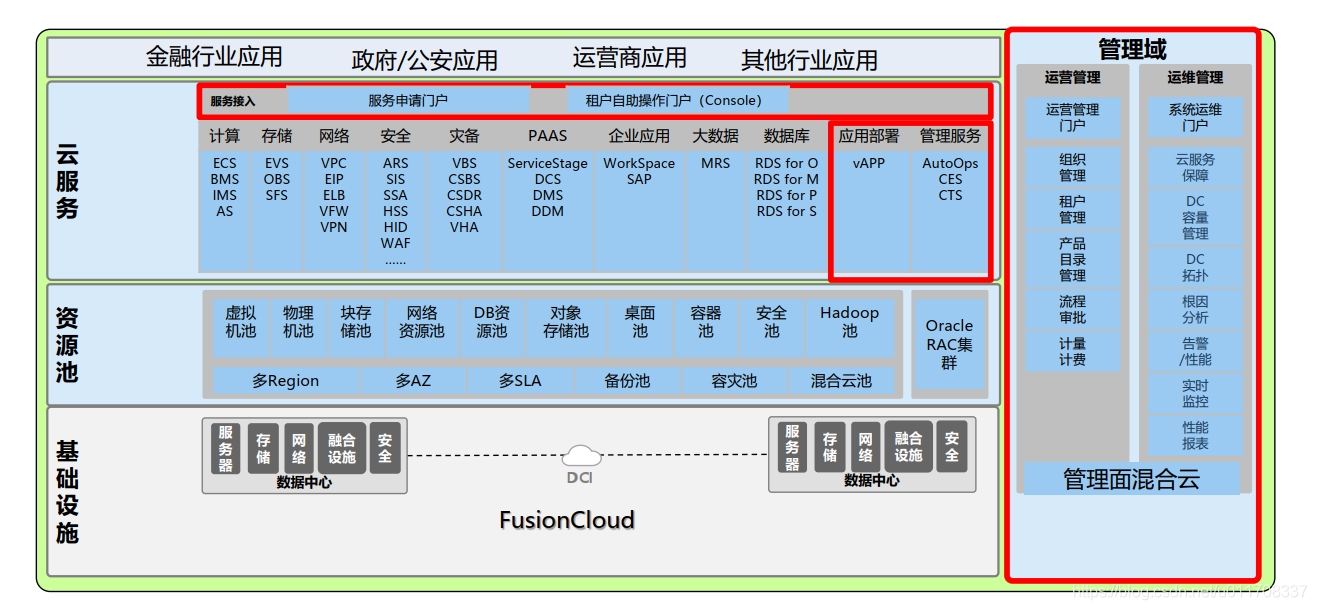

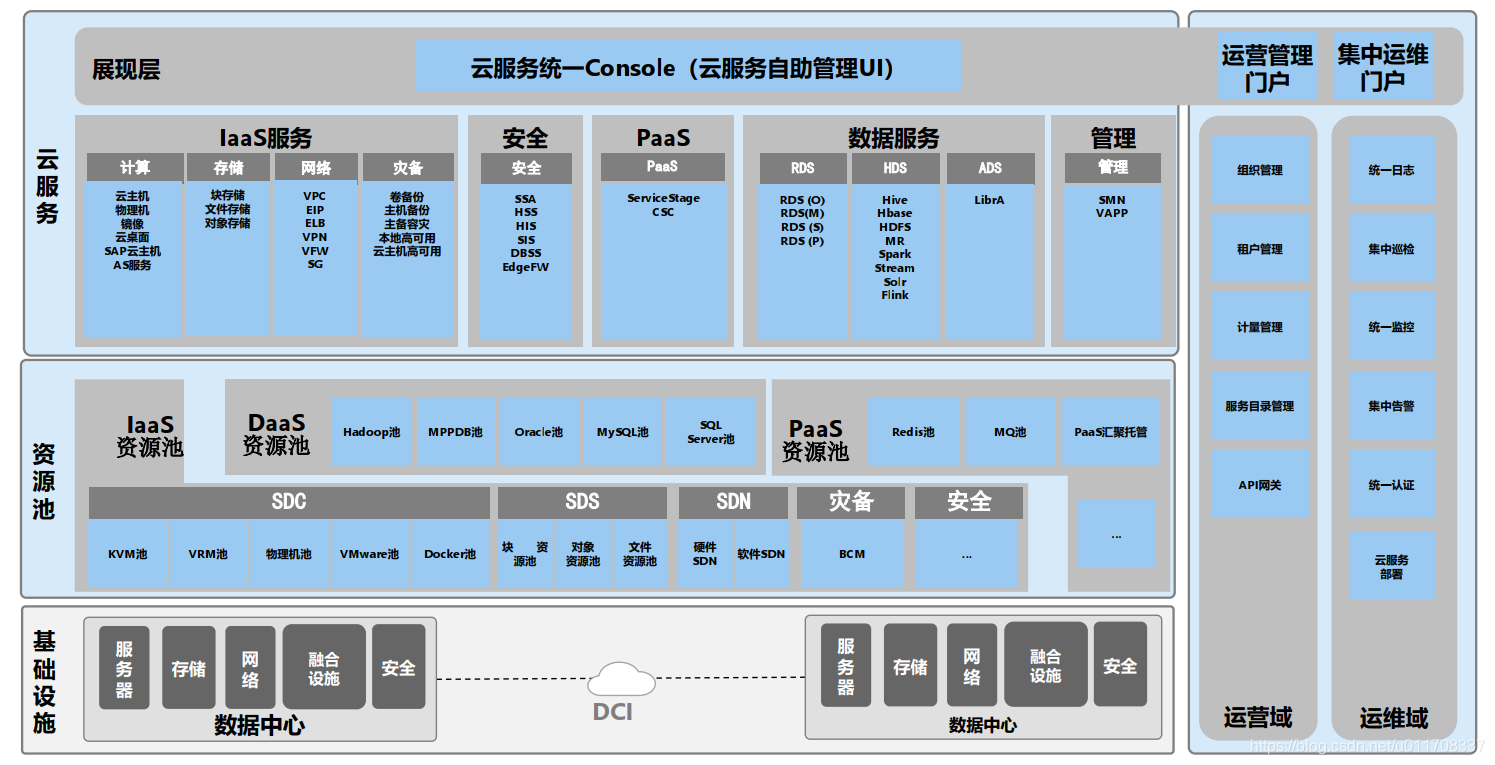

FusionCloud功能架构

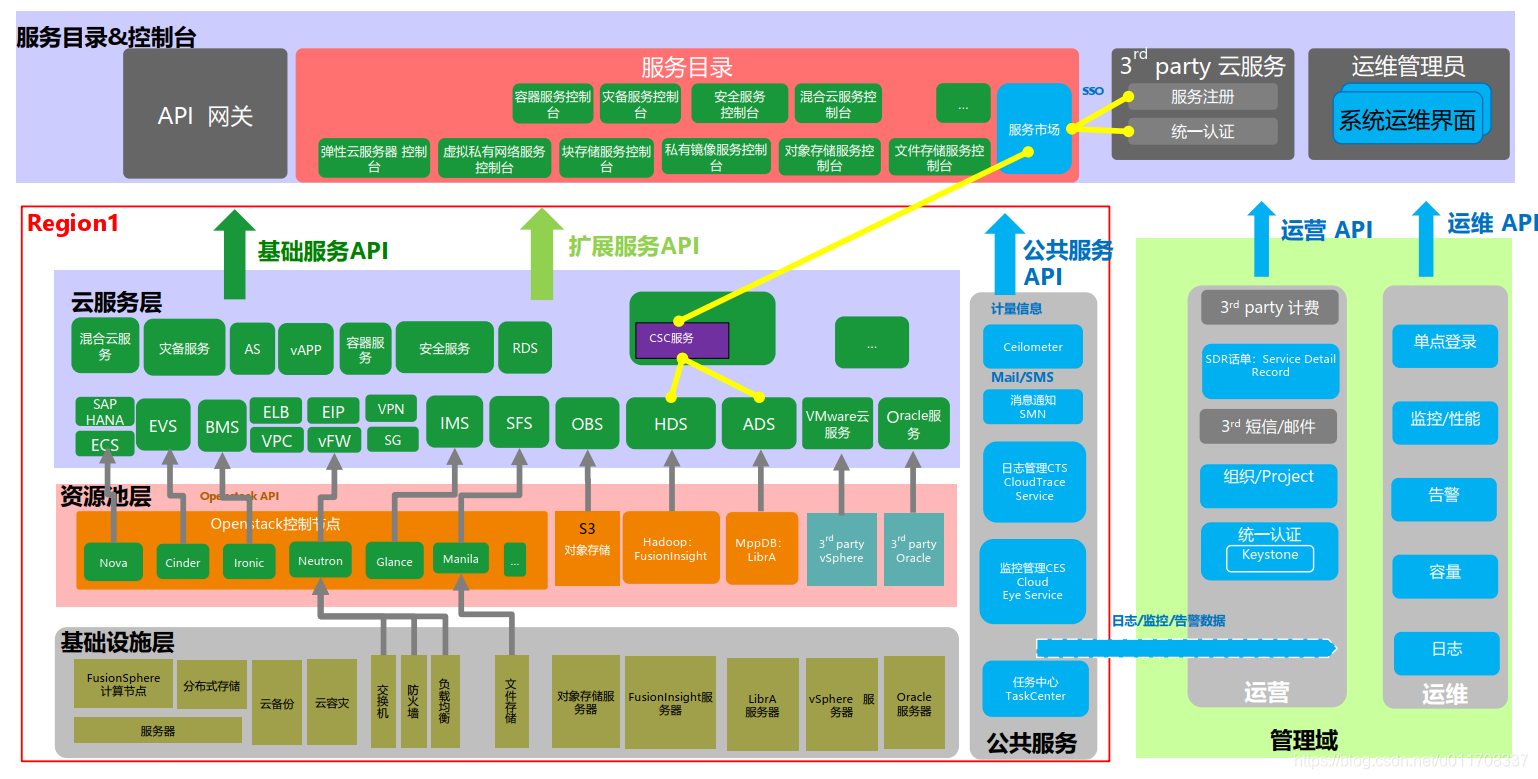

FusionCloud系统架构

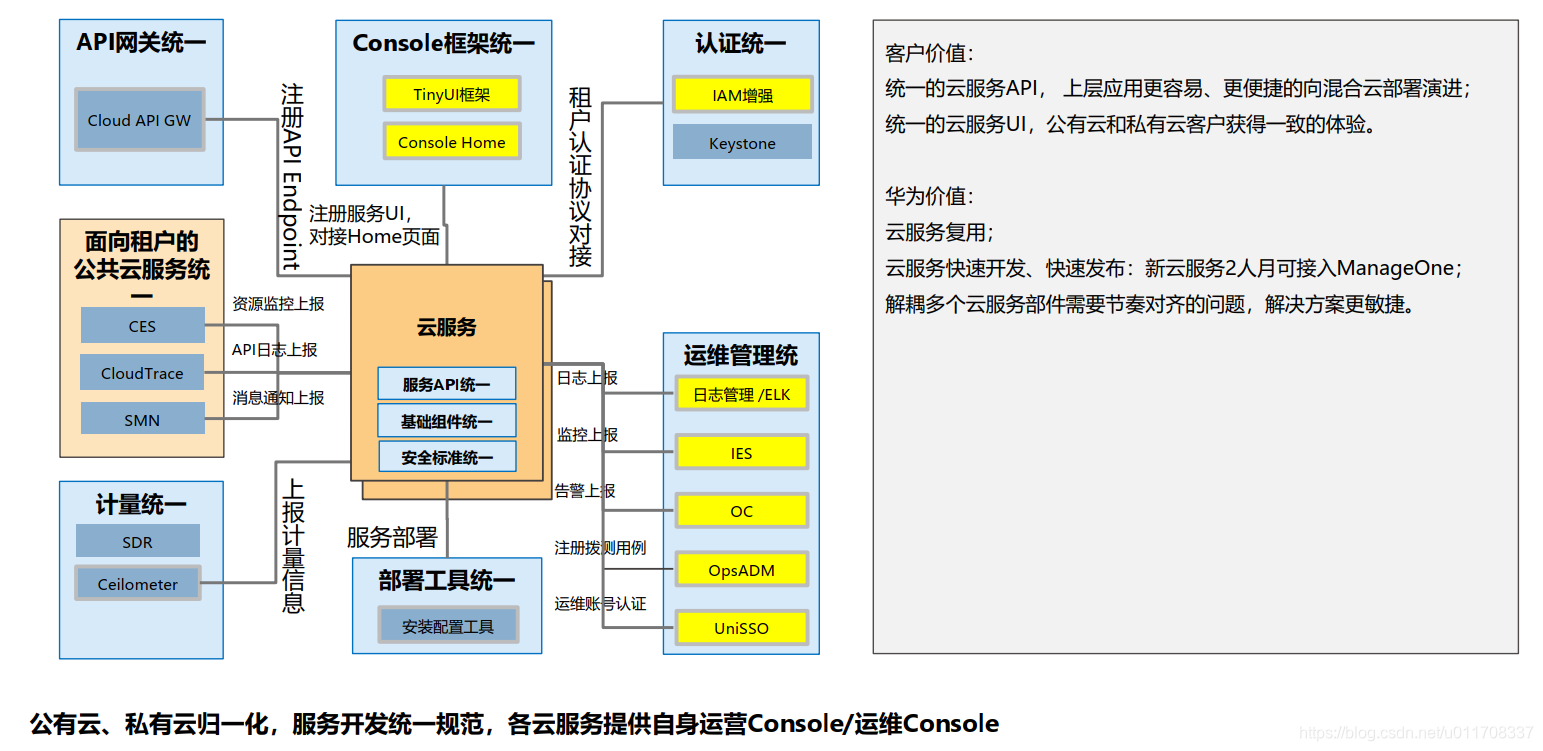

私有云和公有云共框架，十个统一，服务归一化

FusionCloud构筑一云、一湖、一平台，加速应用云化与创新

• 一平台（创新业务云化）
  • 容器、虚拟机应用混合编排，业务模板支持复杂业务自动化发放
  • CSC支持第三方应用的服务化接入
• 一湖（数据能力云化）
  • 融合大数据，统一引擎（结构化/非结构化/半结构化）
  • 大数据服务秒级自动发放，快速构筑数据平台能力（千亿级记录秒级查询，百亿记录十秒比对碰撞）
• 一云（传统业务云化）
  • 云内：一云多池，多类型资源池协同管理
    • 业界唯一服务器、存储、虚拟化全面通过SAP认证的厂商
    • GPU直通（P4/P40、Atlas 500路/节点，提升32倍）
    • 多维灾备服务（本地HA、云主机容灾/高可用、跨云备份）
  • 云边：云边协同，业务统一发放和运维
  • 云间：无缝混合云，统一API、统一服务、统一体验（华为云、华为伙伴云、AWS）

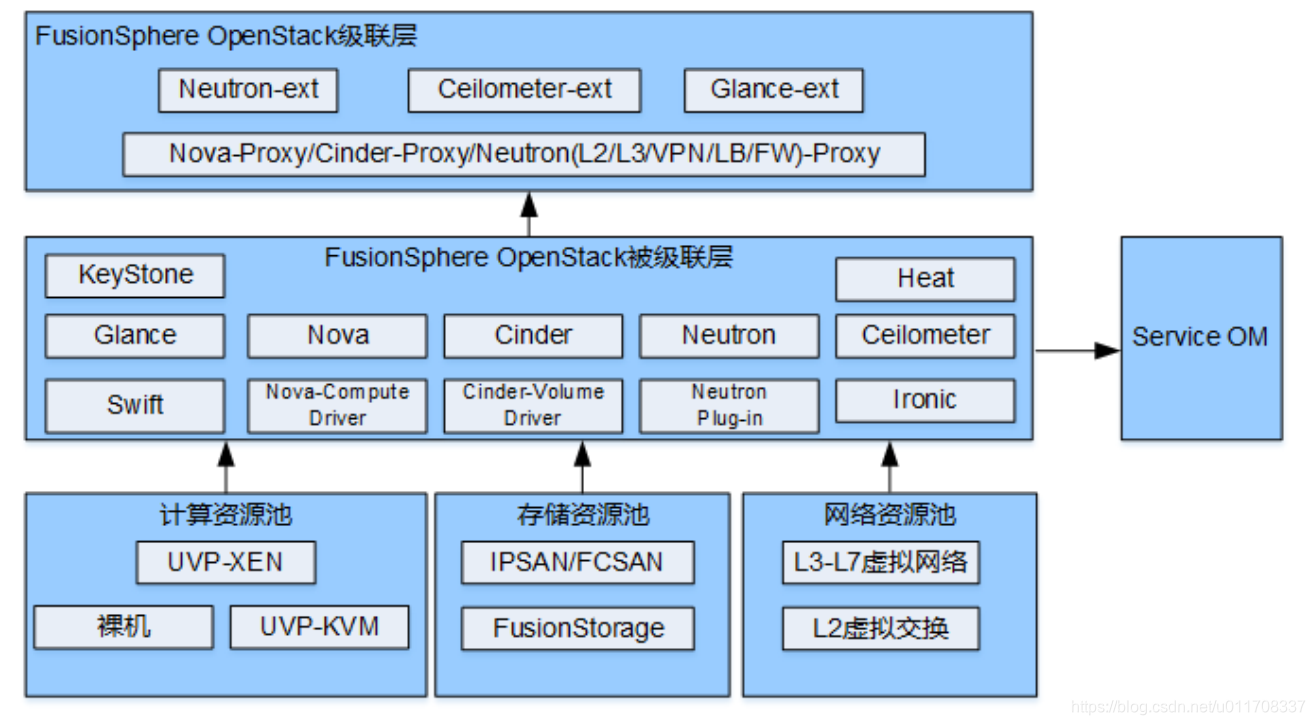

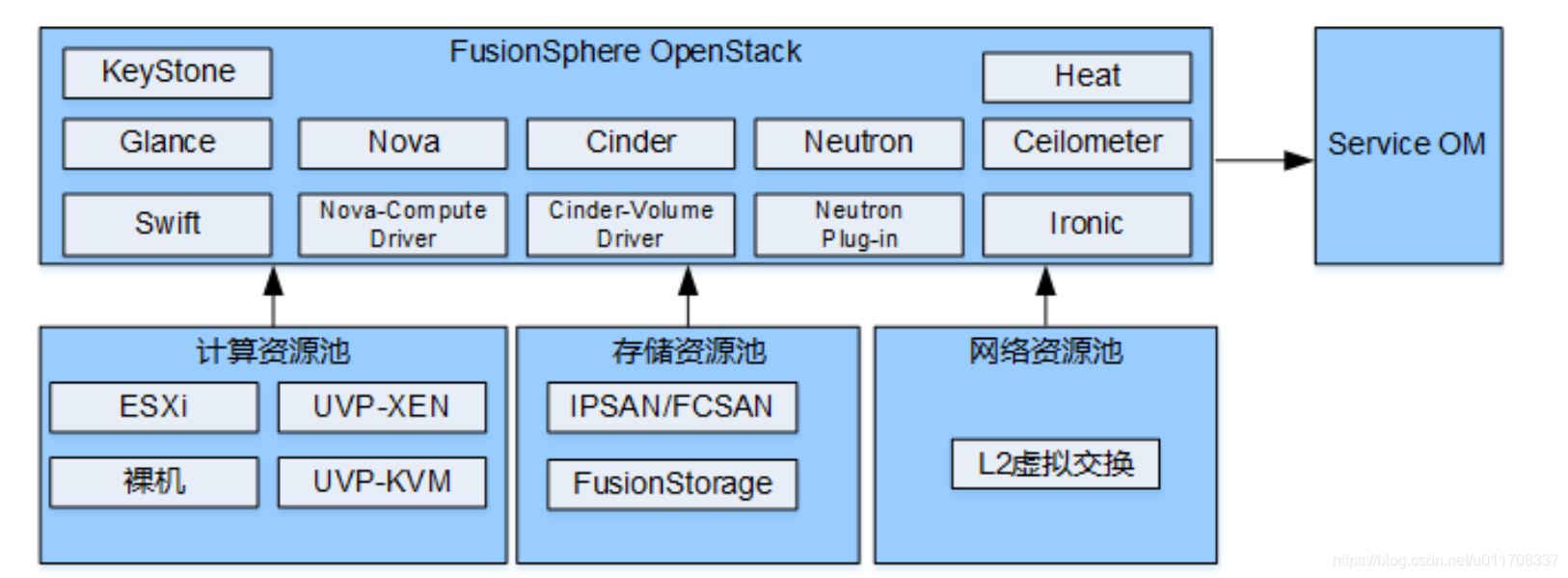

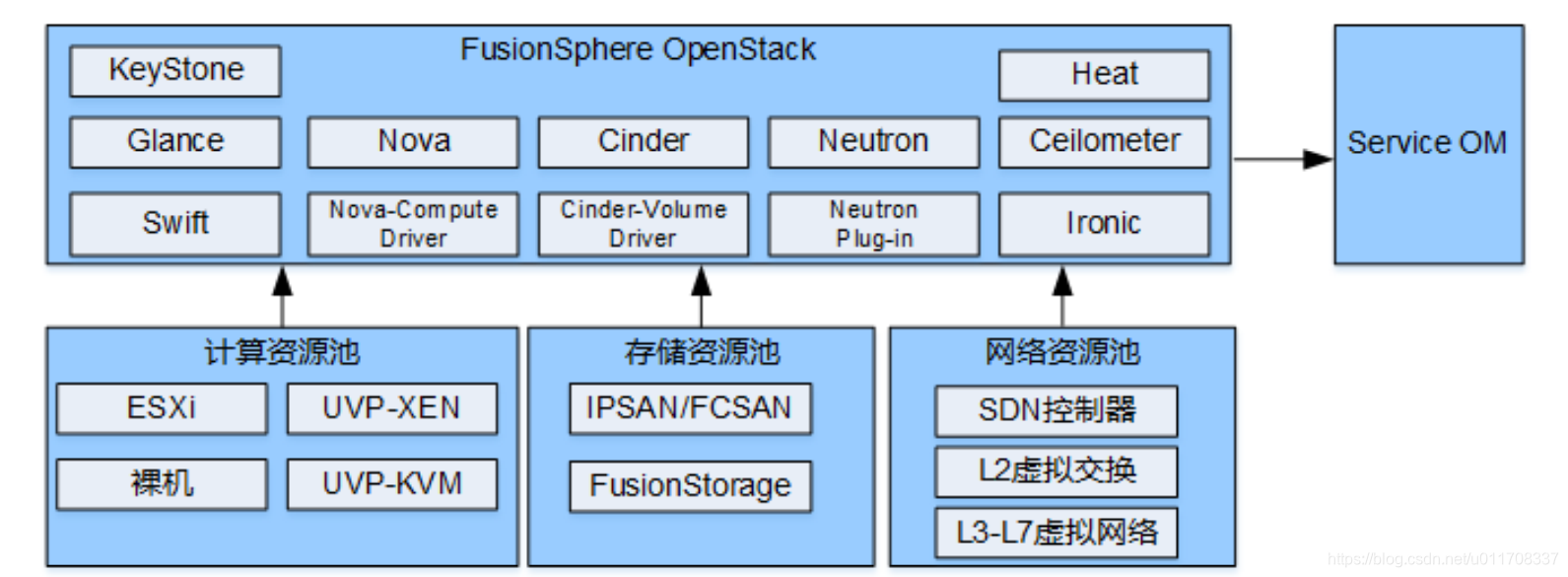

基础设施与资源池FusionSphere OpenStack

FusionSphere OpenStack是华为面向对行业客户推出的云操作系统解决方案。
基于开放的OpenStack架构，并针对企业云计算数据中心场景进行设计和优化，提供了强大的虚拟化功能和资源池管理能力、丰富的云基础服务和工具、开放的标准化API接口，可以帮助客户水平整合数据中心物理和虚拟资源，垂直优化业务平台，在支持现有企业IT应用的同时，更面向新兴应用场景，让企业的云计算建设、使用及演进更加便捷、平滑。

Region Type I

Region Type II

Region Type III

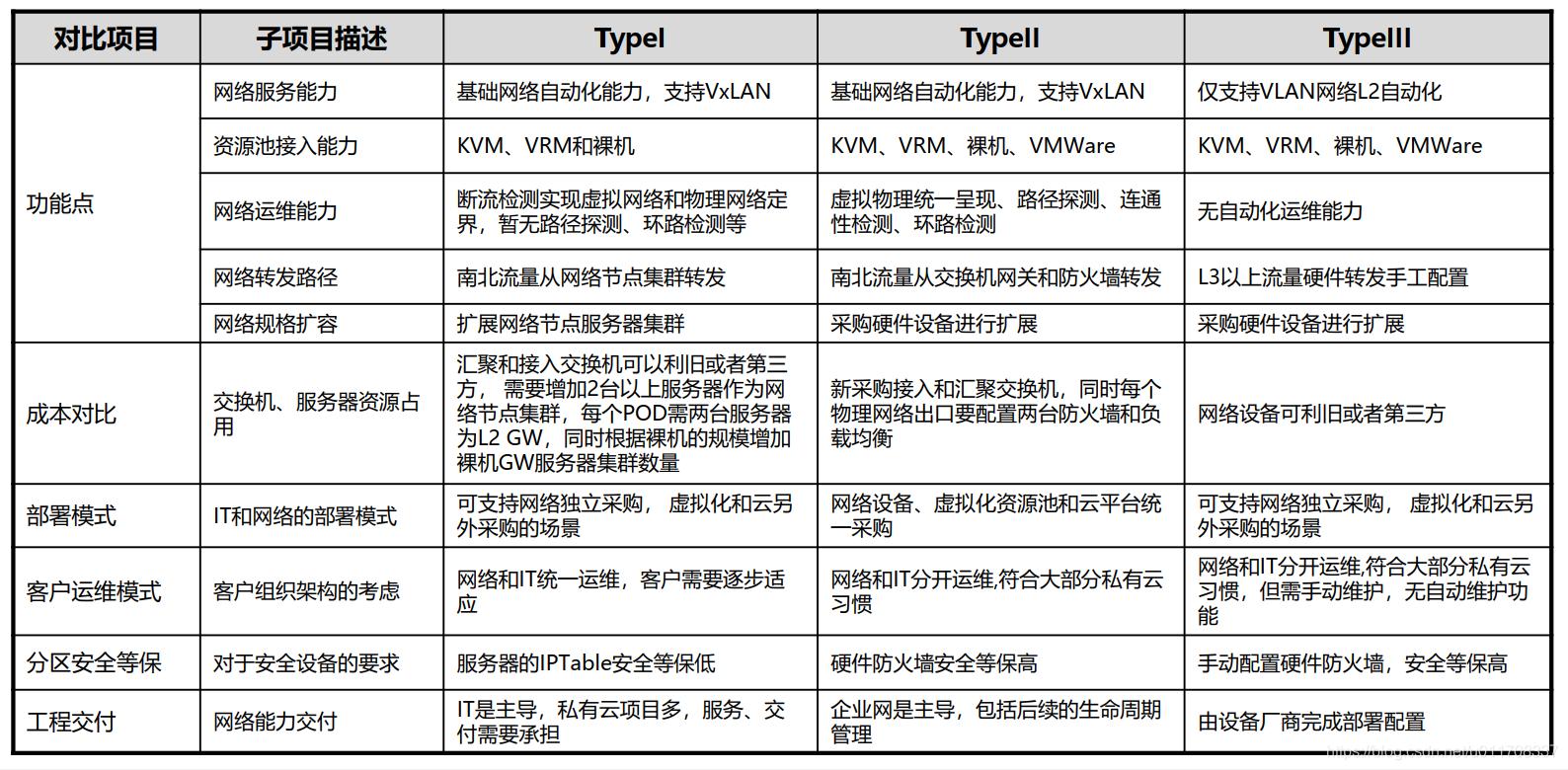

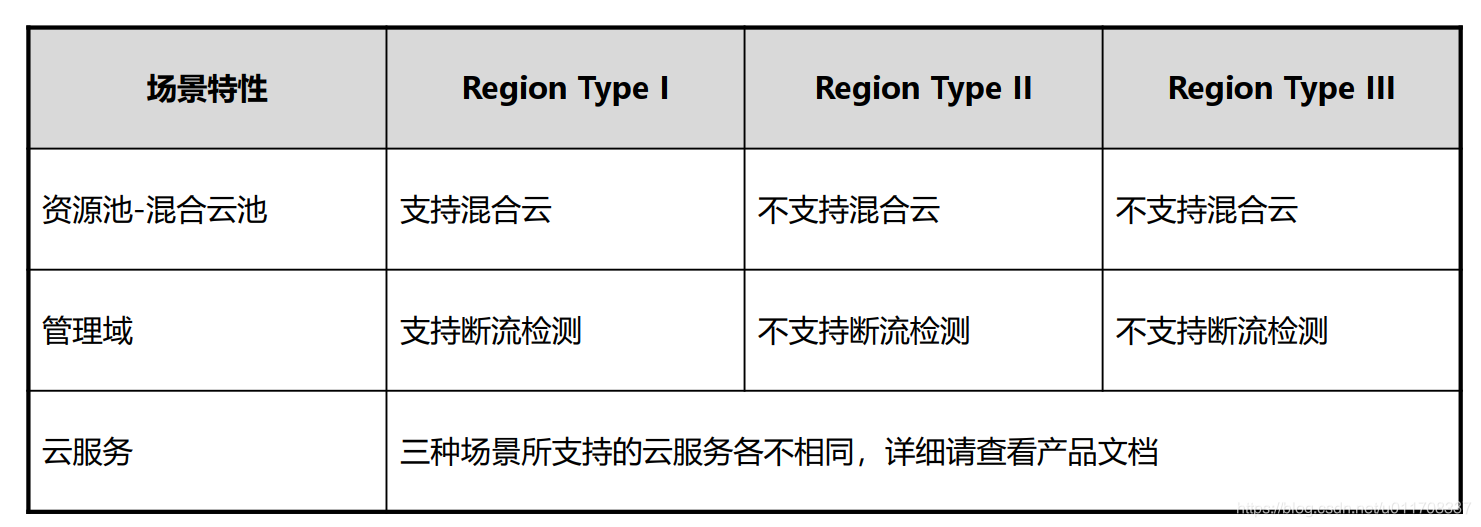

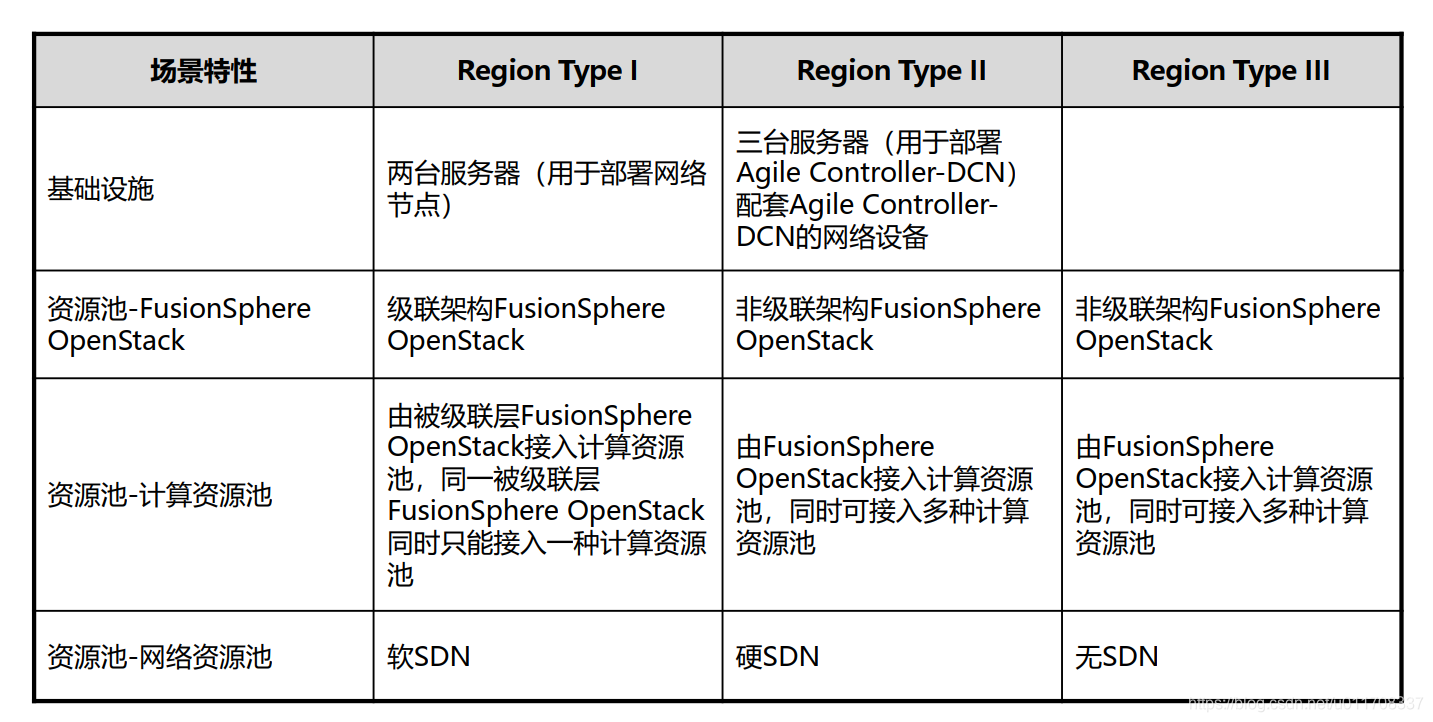

Type I/II/III对比

云管理ManageOne

ManageOne在解决方案中承担CMP（Cloud Management Platforms）的职责，通过自研和集成的方式，为企业用户提供企业自有私有云资源及租用的共有资源统一管理的能力，包括租户自服务界面，云产品管理和产品目录，计量，计算、存储和网络资源自动化配置，云服务和云资源的运维监控等。

企业IT云化的演进和诉求

多资源池、异构、不同运营模式共存。
云管平台作为客户使用、管理和运营其云资源池的统一平台，需考虑企业IT云化演进过程中新老IT基础设施、不同运营模式并存的场景。

ManageOne业务定位&范围

ManageOne的定位是私有云云管理平台（CMP），如上图红色框，聚焦云服务生命周期管理（服务定义、服务创建、服务操作、服务回收），云服务管理（用户及VDC管理、订单、计量、审批）、云服务运维（云服务运维、云DC统一监控和管理）。

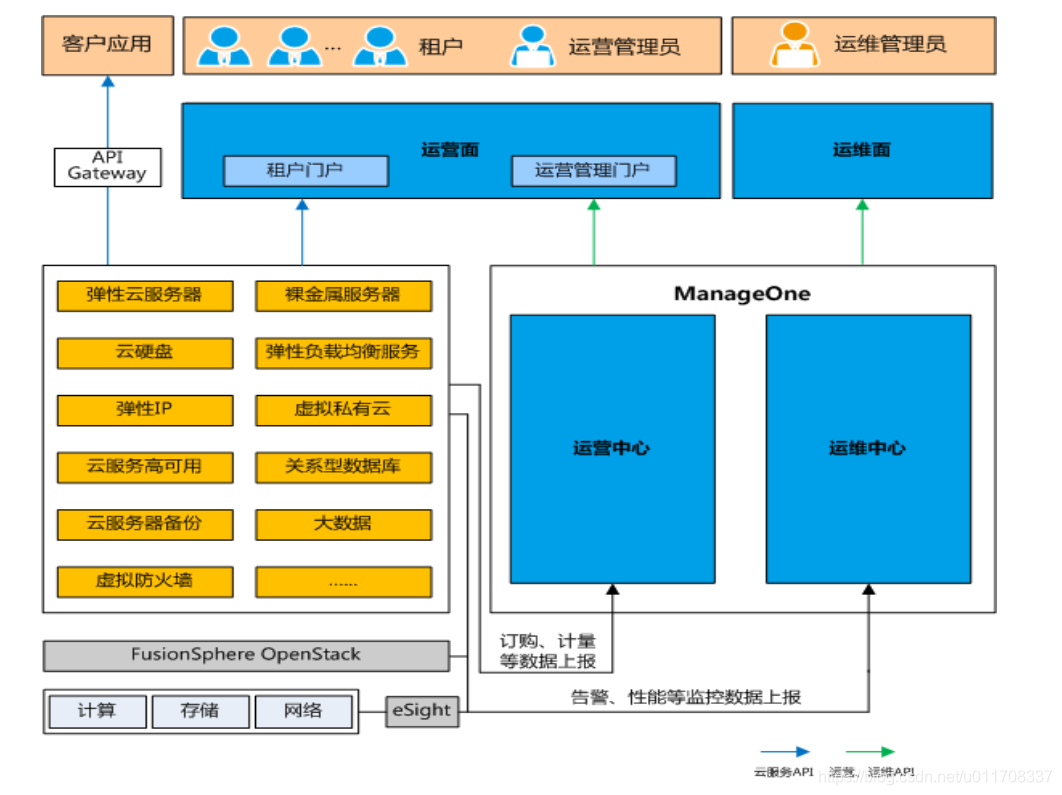

ManageOne在FusionCloud中的位置

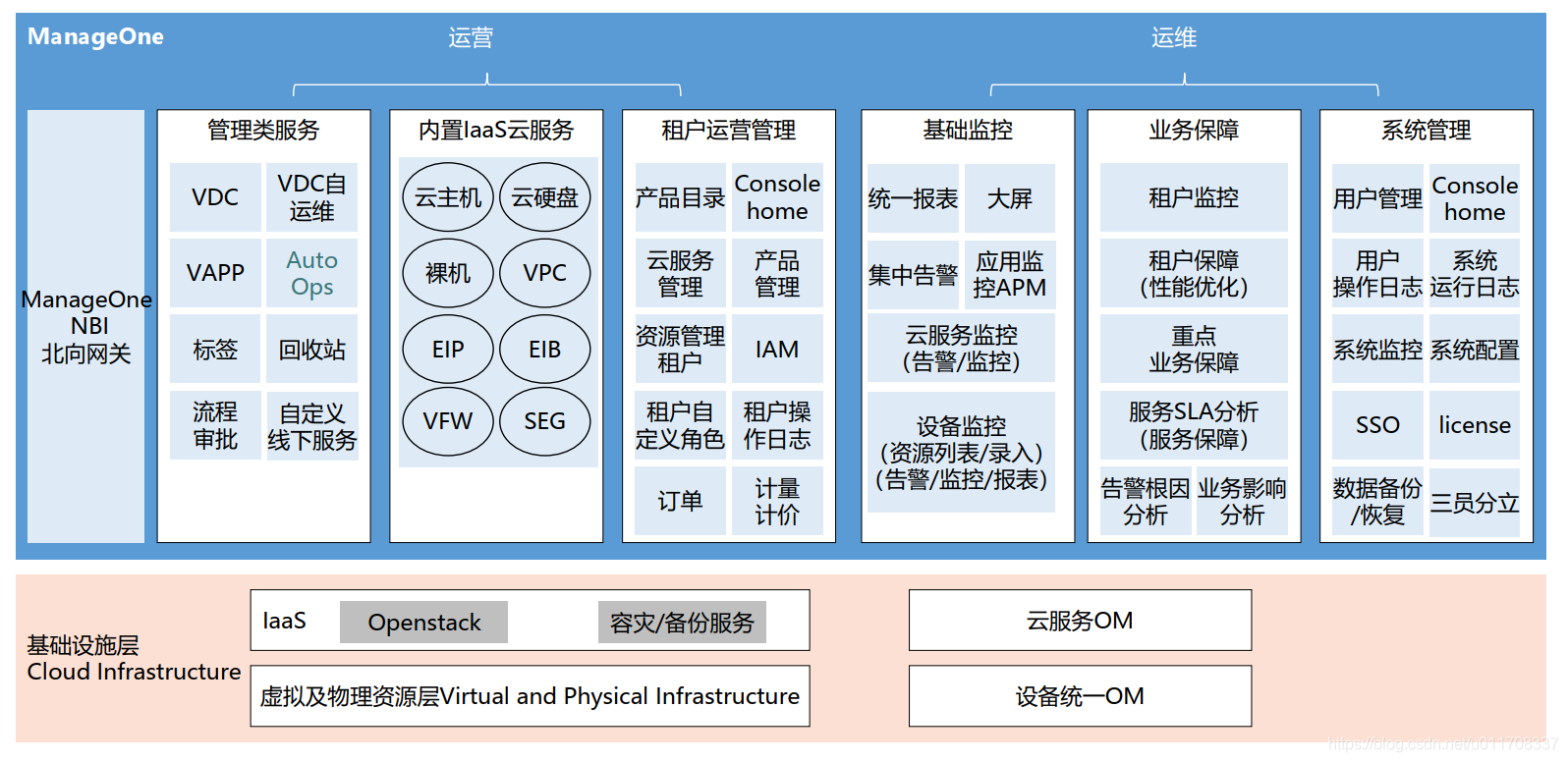

ManageOne功能架构
