一、实验目的

（1） 理解路由表的概念

（2） 掌握ip route 命令的使用

（3） 根据需求正确配置静态路由

（4）查看调试路由信息

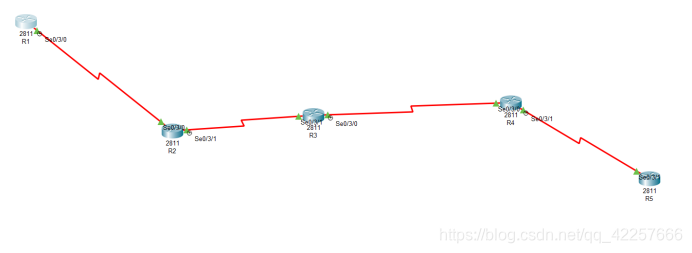

二、实验内容（拓扑）

三、实验流程

步骤①：在各路由器上为各个接口配置IP 地址、子网掩码、DCE端设置时钟频率，保证直连链路的连通性。

以R1为例进行配置，其他路由器的配置类似：

R1#configure terminal
R1(config)#interface s0/0/1
R1(config-if)#ip address 192.168.12.1 255.255.255.0
R1(config-if)#clock rate 64000（DCE端需要设置时钟频率）
R1(config-if)#no shutdown（打开端口）





在配置完各个路由器后可以尝试ping各个路由器接口的IP地址，可以发现是无法ping通的，因为此时路由器中还没有到达目的网络的路由信息。

步骤②：在每个路由器上配置相应的静态路由。

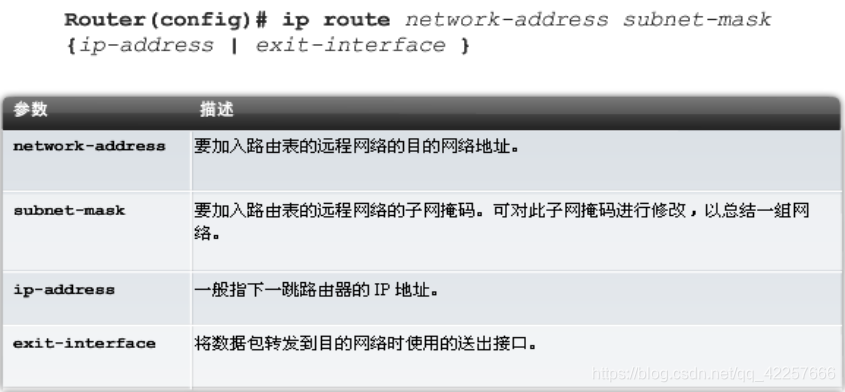

配置静态路由的命令为“ip route”，命令的格式如下：

ip route 目的网络 掩码 { 网关地址 | 接口 }
R1(config)#ip route 192.168.12.0 255.255.255.0 192.168.13.1
-R1(config)#ip route 192.168.2.0 255.255.255.0 172.16.2.2

配置时须注意： 所有路由器上都必须配置到所有网段的路由 下一跳地址必须为直连链路上可达的地址

辅助命令 show ip interface brief no ip route 192.168.1.0 255.255.255.0 172.16.2.2

四、实验结果与分析

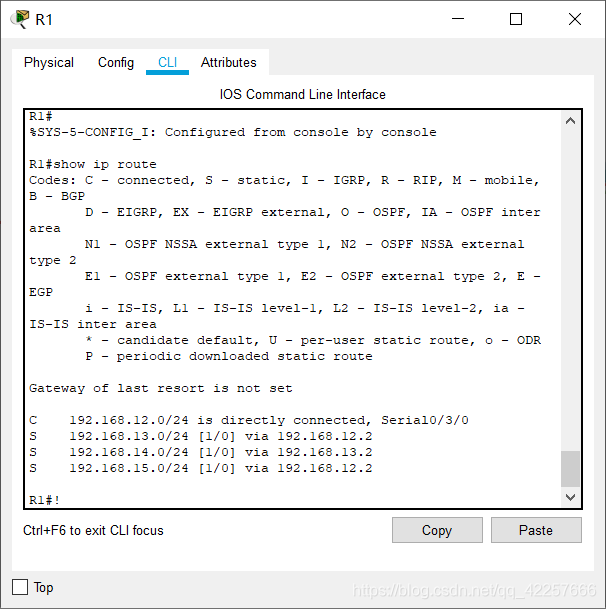

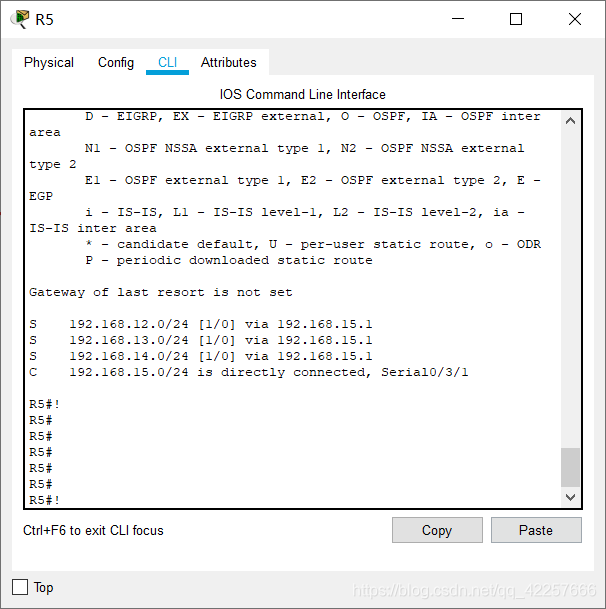

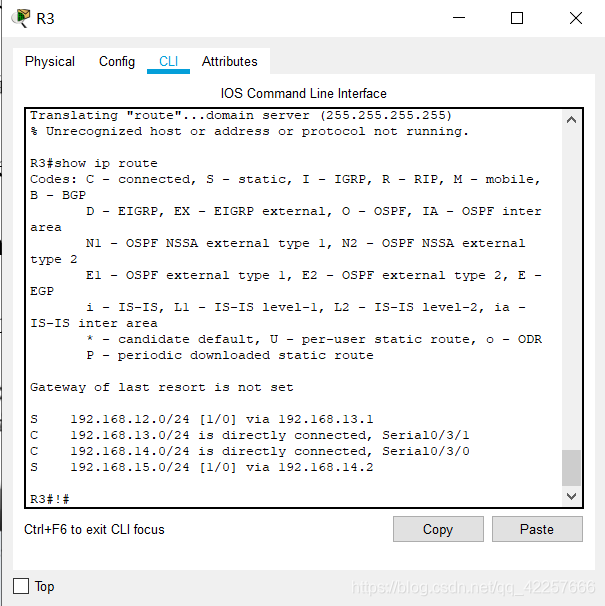

（1）执行R1#show ip route指令，观察路由表，观察配置是静态路由是否已经写入路由表。

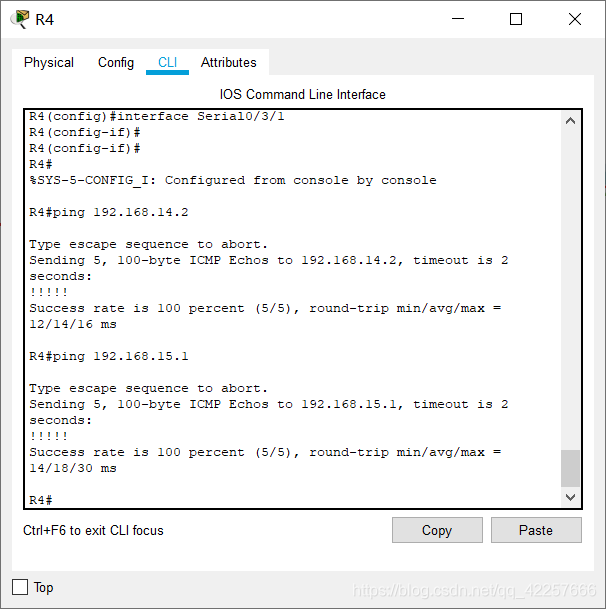

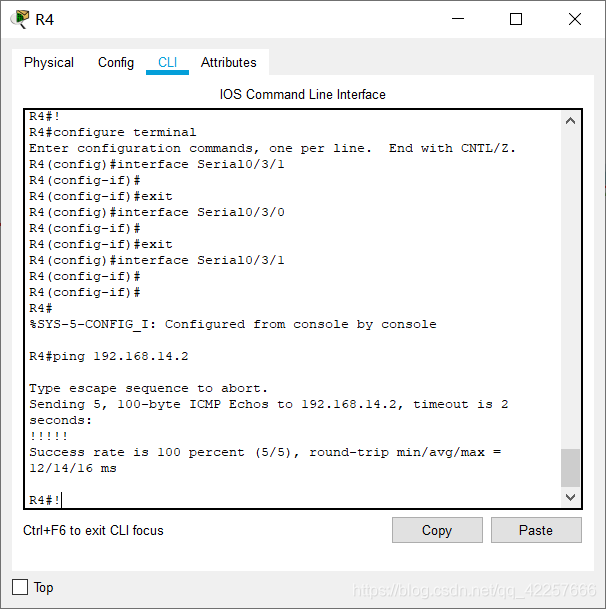

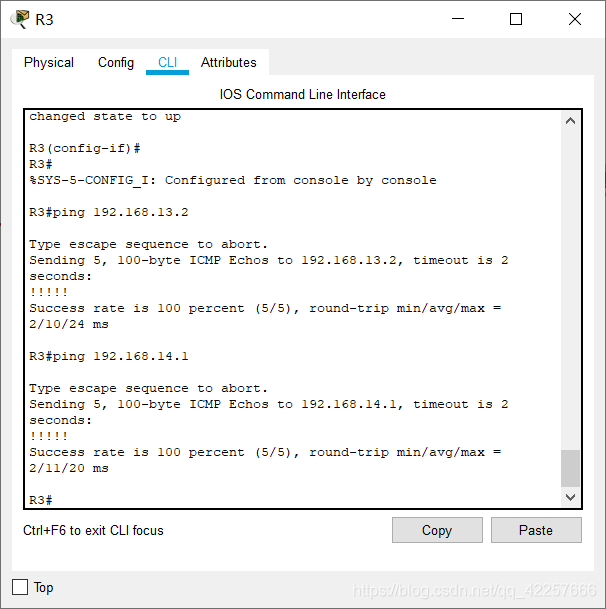

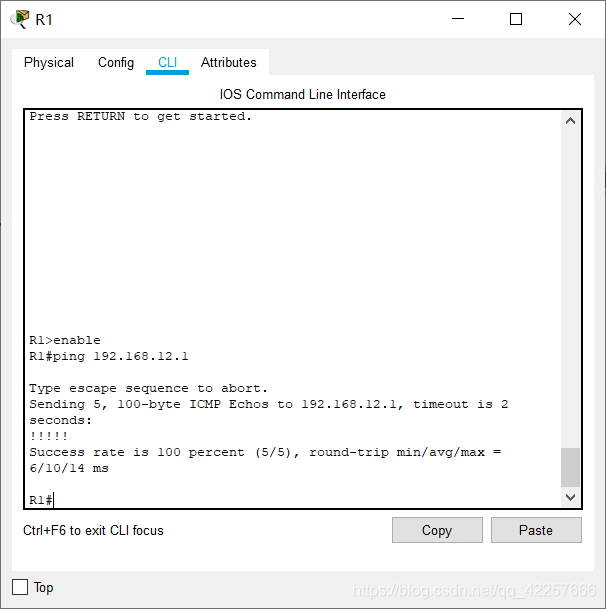

（2）依次使用PING命令ping各个路由器的接口。确保链路能够连通。

（3）分析路由表中静态路由条目，理解每个字段的含义。
例如： S 192.168.13.0/24 [1/0] via 192.168.12.2

S    192.168.13.0/24 [1/0]  via 192.168.12.2         ① S：表示该条路由信息是静态路由         ② 192.168.13.0/24：目的网络         ③ 1：静态路由的管理距离         ④ 0：度量值（跳数）         ⑤ via 192.168.12.2 网关（下一跳地址） S    192.168.14.0/24 [1/0]  via 192.168.13.2         ① S：表示该条路由信息是静态路由         ② 192.168.14.0/24：目的网络         ③ 1：静态路由的管理距离         ④ 0：度量值（跳数）         ⑤ via 192.168.13.2 网关（下一跳地址） S    192.168.15.0/24 [1/0]  via 192.168.12.2         ① S：表示该条路由信息是静态路由         ② 192.168.15.0/24：目的网络         ③ 1：静态路由的管理距离         ④ 0：度量值（跳数）         ⑤ via 192.168.12.2 网关（下一跳地址） S    192.168.14.0/24 [1/0]  via 192.168.13.2         ① S：表示该条路由信息是静态路由         ② 192.168.14.0/24：目的网络         ③ 1：静态路由的管理距离         ④ 0：度量值（跳数）         ⑤ via 192.168.13.2 网关（下一跳地址） S    192.168.15.0/24 [1/0]  via 192.168.13.2         ① S：表示该条路由信息是静态路由         ② 192.168.15.0/24：目的网络         ③ 1：静态路由的管理距离         ④ 0：度量值（跳数）         ⑤ via 192.168.13.2 网关（下一跳地址） S    192.168.12.0/24 [1/0]  via 192.168.13.1         ① S：表示该条路由信息是静态路由         ② 192.168.12.0/24：目的网络         ③ 1：静态路由的管理距离         ④ 0：度量值（跳数）         ⑤ via 192.168.13.1 网关（下一跳地址） S    192.168.15.0/24 [1/0]  via 192.168.14.2         ① S：表示该条路由信息是静态路由         ② 192.168.15.0/24：目的网络         ③ 1：静态路由的管理距离         ④ 0：度量值（跳数）         ⑤ via 192.168.14.2 网关（下一跳地址） S    192.168.12.0/24 [1/0]  via 192.168.14.1         ① S：表示该条路由信息是静态路由         ② 192.168.12.0/24：目的网络         ③ 1：静态路由的管理距离         ④ 0：度量值（跳数）         ⑤ via 192.168.14.1 网关（下一跳地址） S    192.168.13.0/24 [1/0]  via 192.168.14.1         ① S：表示该条路由信息是静态路由         ② 192.168.13.0/24：目的网络         ③ 1：静态路由的管理距离         ④ 0：度量值（跳数）         ⑤ via 192.168.14.1 网关（下一跳地址） S    192.168.12.0/24 [1/0]  via 192.168.15.1         ① S：表示该条路由信息是静态路由         ② 192.168.12.0/24：目的网络         ③ 1：静态路由的管理距离         ④ 0：度量值（跳数）         ⑤ via 192.168.15.1 网关（下一跳地址） S    192.168.13.0/24 [1/0]  via 192.168.15.1         ① S：表示该条路由信息是静态路由         ② 192.168.13.0/24：目的网络         ③ 1：静态路由的管理距离         ④ 0：度量值（跳数）         ⑤ via 192.168.15.1 网关（下一跳地址） S    192.168.14.0/24 [1/0]  via 192.168.15.1         ① S：表示该条路由信息是静态路由         ② 192.168.14.0/24：目的网络         ③ 1：静态路由的管理距离         ④ 0：度量值（跳数）         ⑤ via 192.168.15.1 网关（下一跳地址）
