简介

• 所用芯片: Cyclone IV EP4CE10F17C8
• 所用软件: Quartus-13.0.0.156 modelsim-altera

软件安装

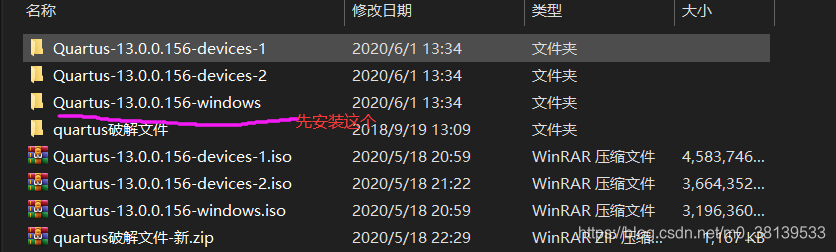

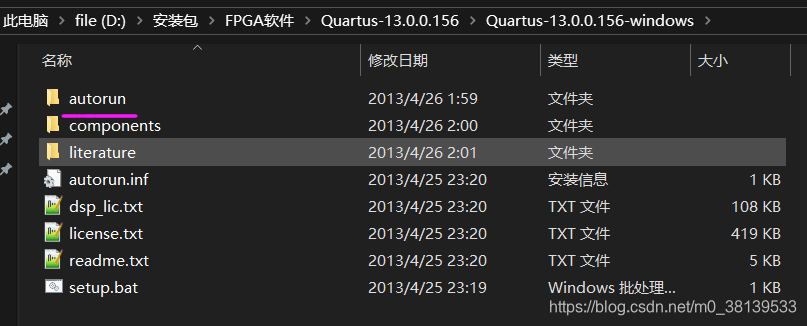

解压

• 分别安装3个




或者

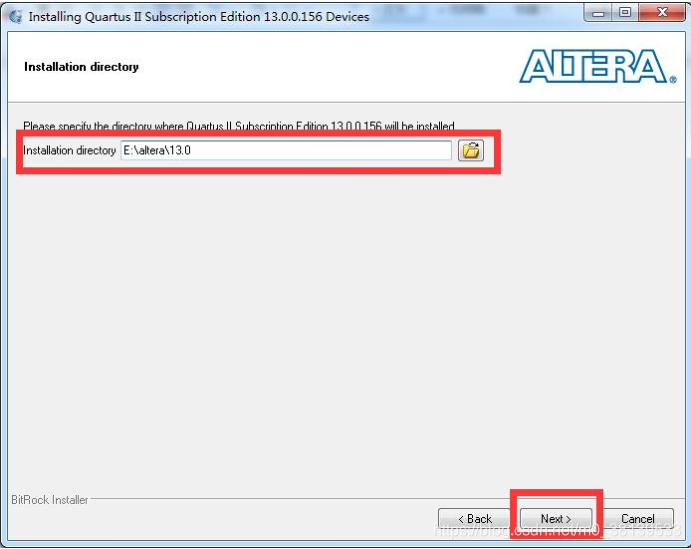

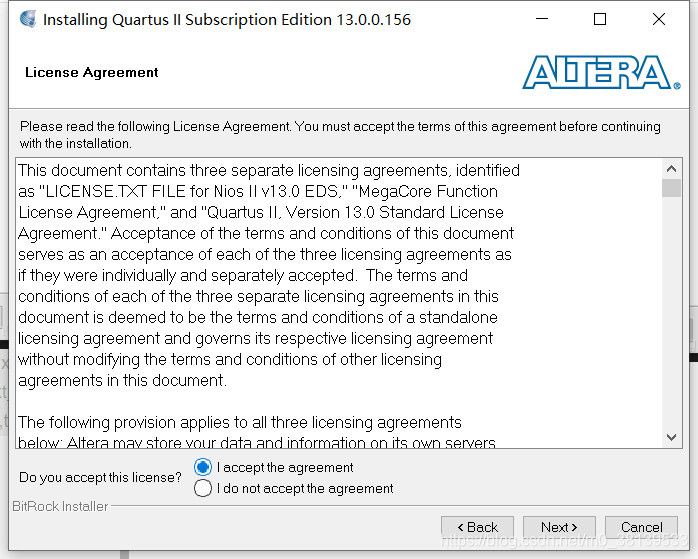

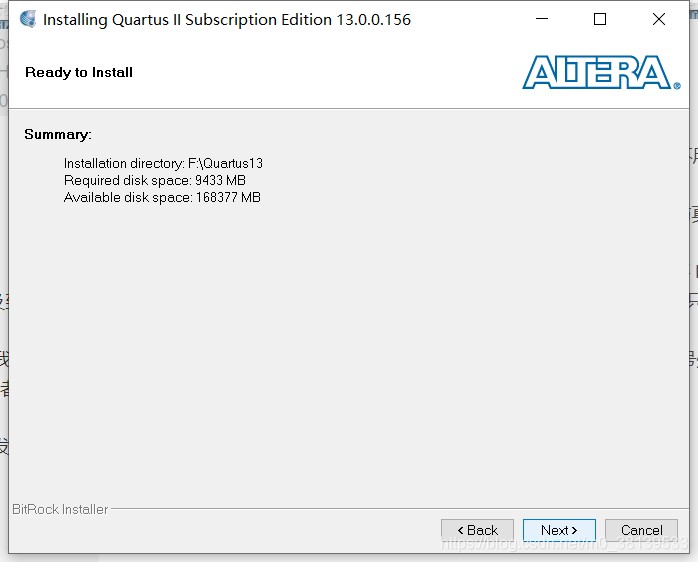

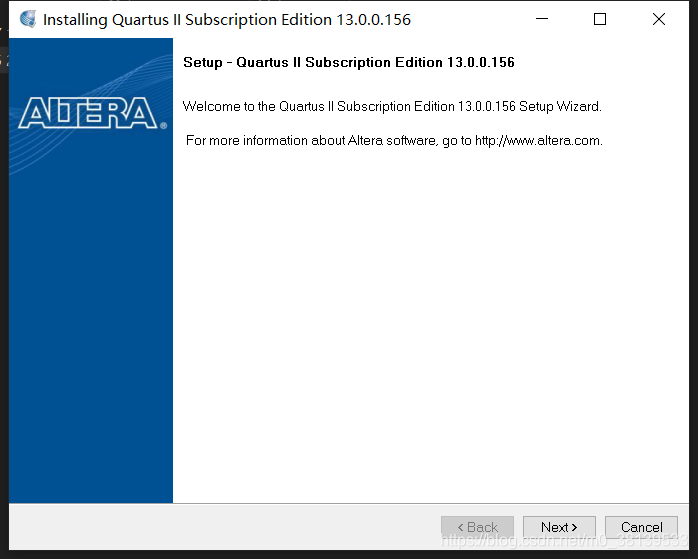

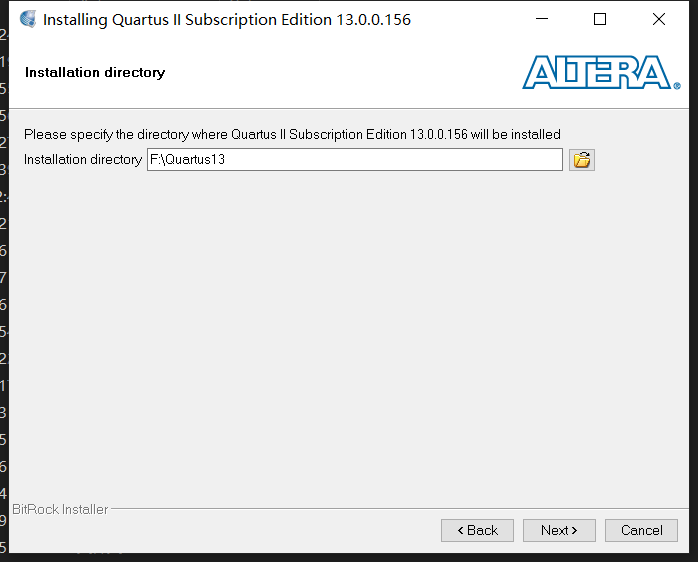

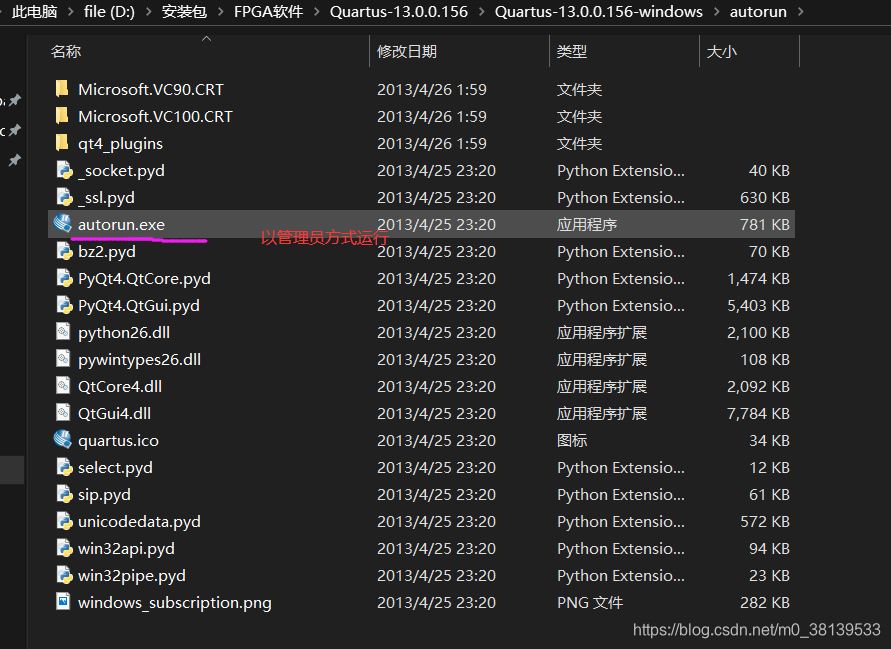

安装Quartus-13

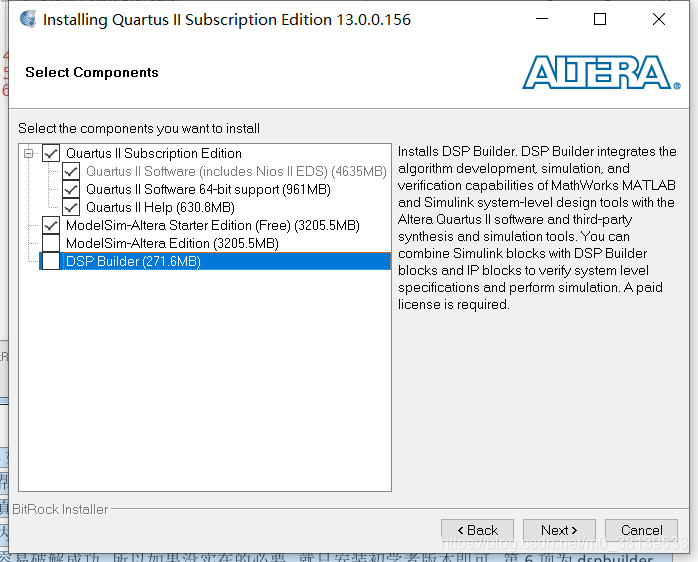

这里，
第 1 项为 quartus 软件主包，为必装选项；
第 2 项为 quartus 软件 64 位系统支持
包，如果你的系统是 64 位的，就需要安装此包，若为 32 位的即可不用勾选，
第 3 项为 quartus的帮助选项，建议安装。
第 4 项为 modelsim –altera 的初学者版本，如果只是基础的学习和仿真，不涉及到相当多的代码内容，安装初学者版本即可完全满足条件。
如果需要仿真很大的内容，就需要选择安装第 5 项，第 5 项使用需要 license，我们可以也可以选择破解，但是不容易破解成功，所以如果没实在的必要，就只安装初学者版本即可。
第 6 项为 dspbuilder，涉及到与 matlab 联合使用，进行相关数字信号处理的开发。

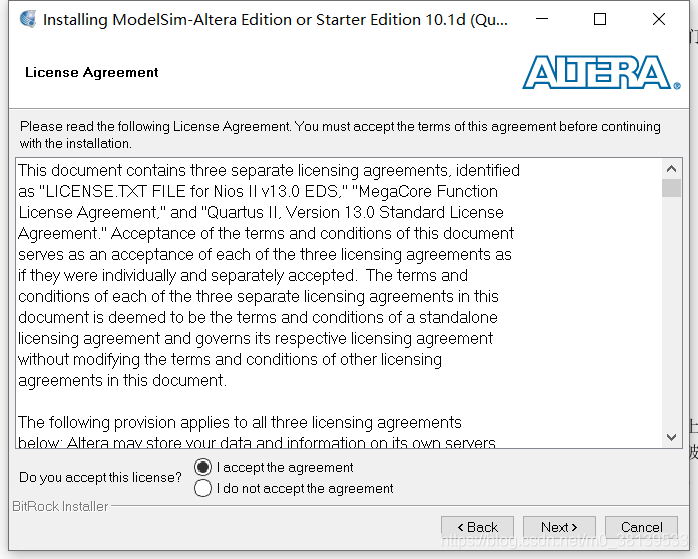

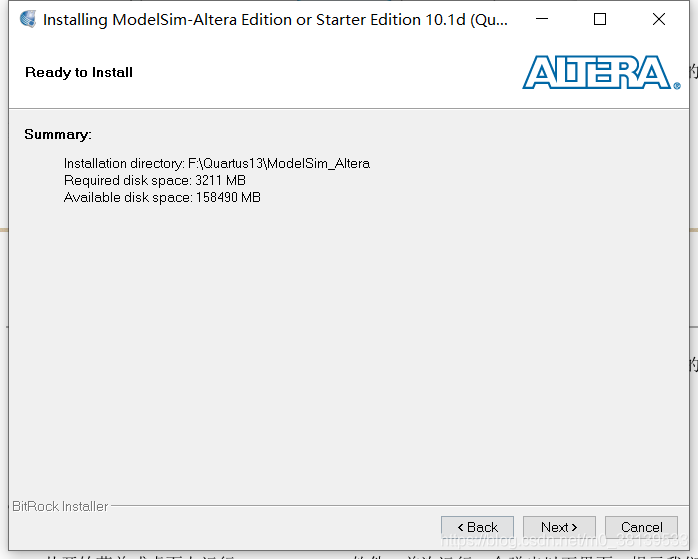

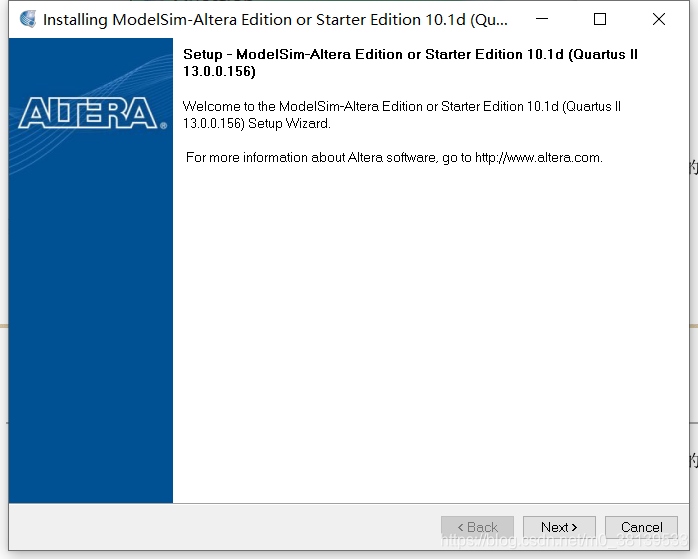

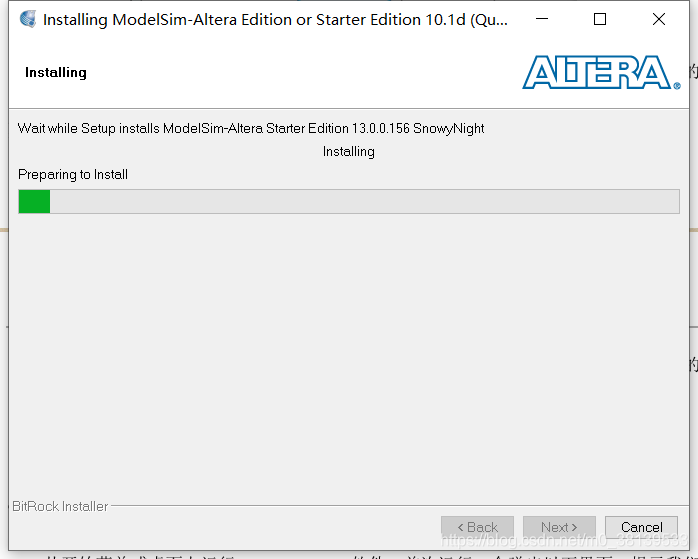

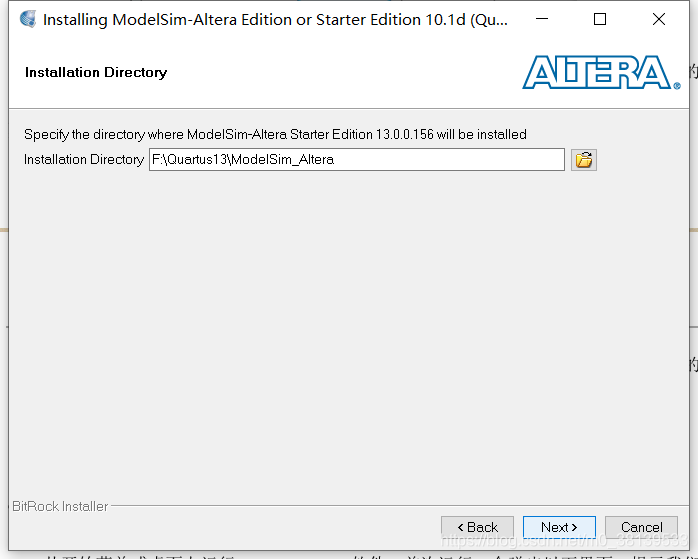

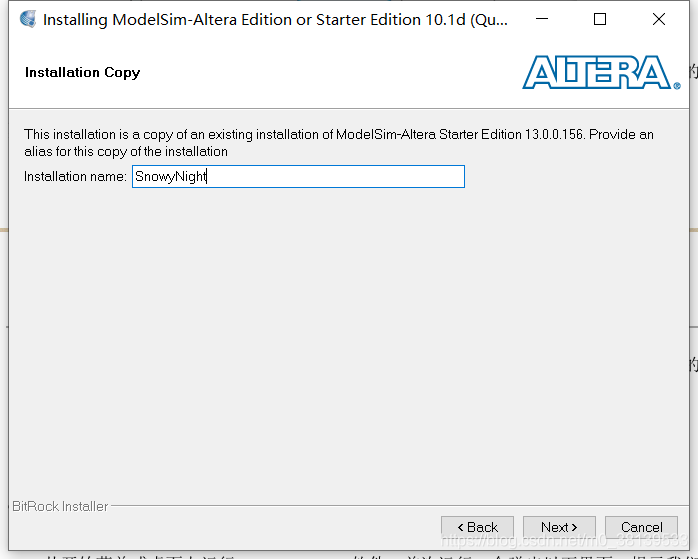

安装 modelsim-altera

Quartus 破解

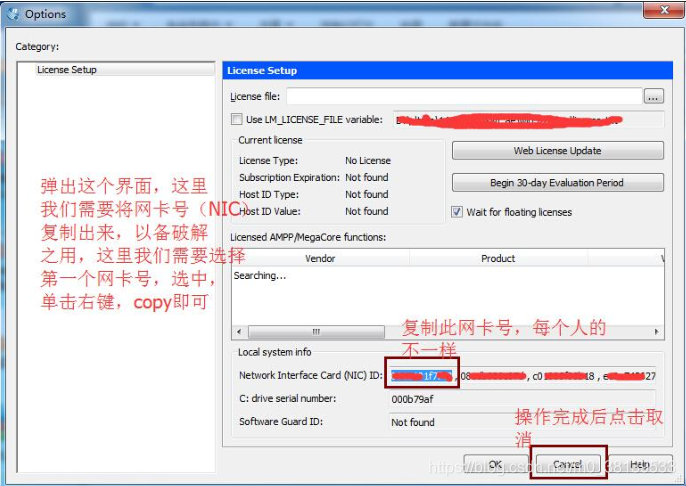

• 可以通过在 Quartus II 中依次点击【Tools】->【License Setup】来重新打开

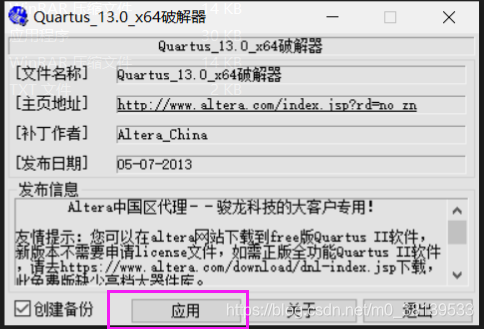

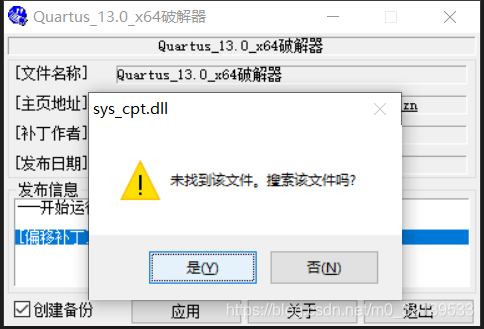

• 用Quartus_II_13.0_x64破解器.exe破解C:altera13.0quartusbin64下的sys_cpt.dll文件（运行Quartus_II_13.0_x64破解器.exe后,直接点击“应用补丁”，如果出现“未找到该文件。搜索该文件吗？”，点击“是”，（如果直接把该破解器Copy到C:altera13.0quartusbin64下，就不会出现这个对话框，而是直接开始破解！）然后选中sys_cpt.dll，点击“打开”。安装默认的sys_cpt.dll路径是在C:altera13.0quartusbin下）。
• 把license.dat里的XXXXXXXXXXXX 用网卡号替换

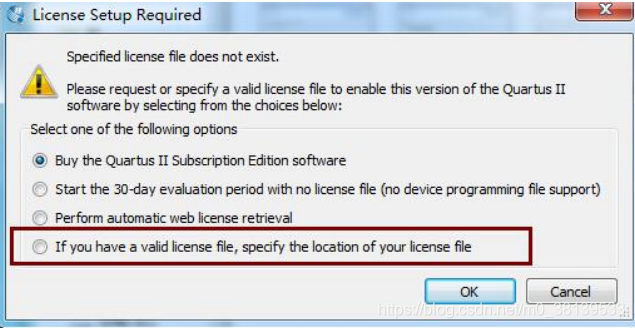

• 在Quartus II 13.0的Tools菜单下选择License Setup，然后选择License file，最后点击OK。
• 注意：license文件存放的路径名称不能包含汉字和空格，空格可以用下划线代替。

modelsim破解

1.安装完成后复制MentorKG.exe和patch_dll.bat到Modelsim安装目录的win32aloem文件夹下
2.编辑patch_dll.bat文件，将内容改为：(路径需修改成自己的路径)
attrib -r D:modeltech_10.1cwin32mgls.dll
pause
attrib +r D:modeltech_10.1cwin32mgls.dll
pause

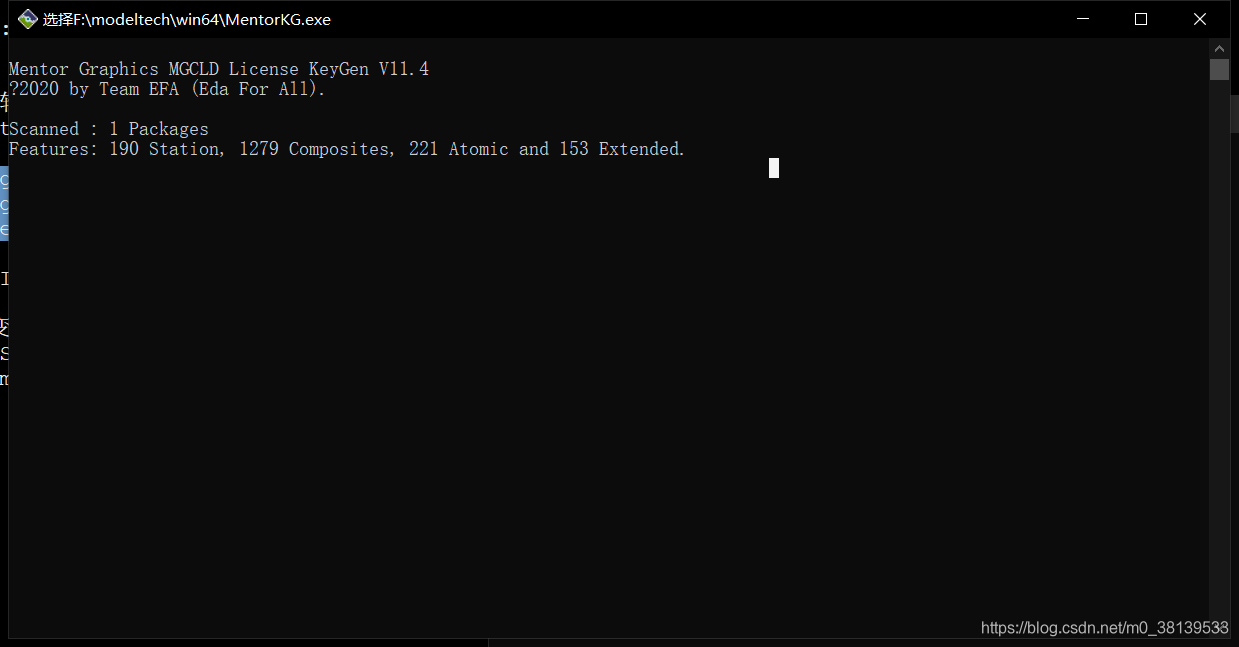

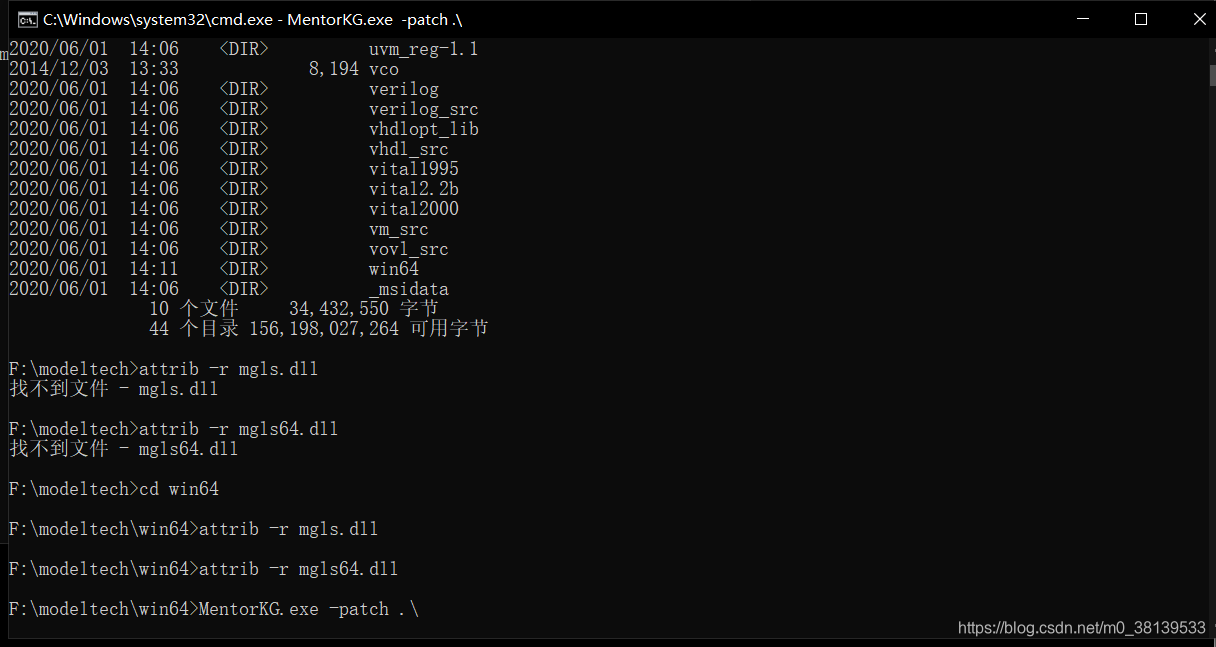

3.运行CMD，输入：
CD D:modeltech_10.1cwin32
D:
attrib -r mgls.dll
attrib -r mgls64.dll
MentorKG.exe -patch .

4.将生成的LICENSE.TXT复制到D:modeltech_10.1c文件夹里(自己的路径)

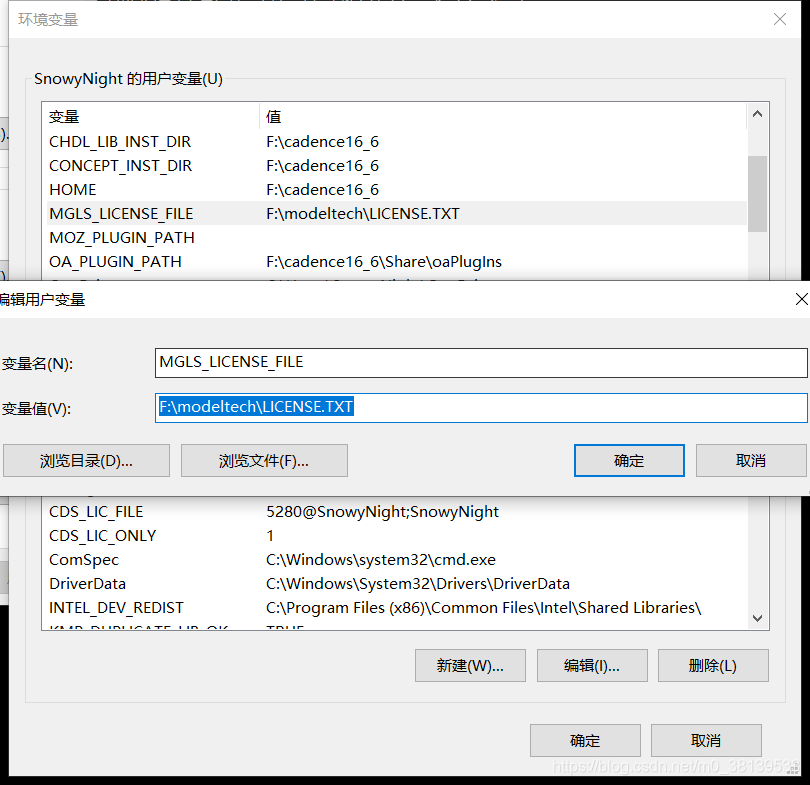

5.添加环境变量
变量名：MGLS_LICENSE_FILE
变量值：D:modeltech_10.1cLICENSE.TXT(自己的路径)

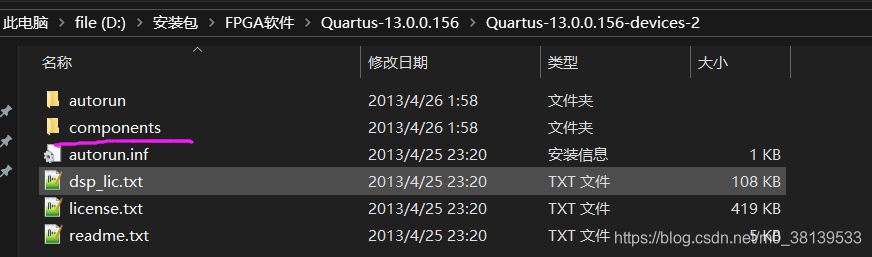

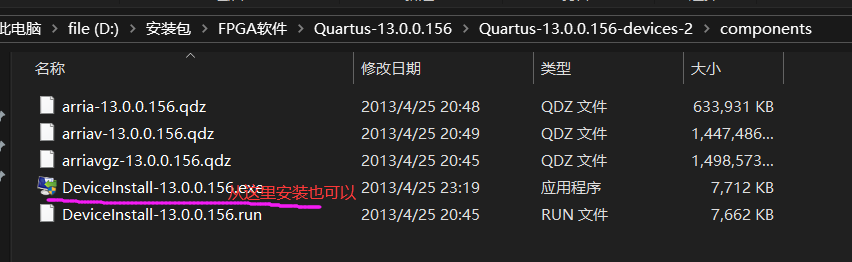

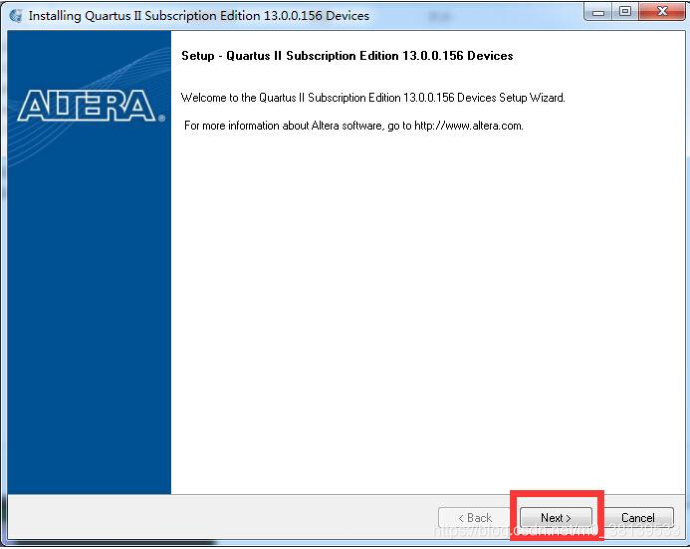

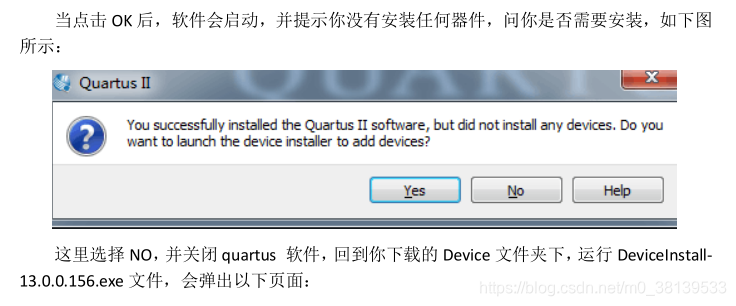

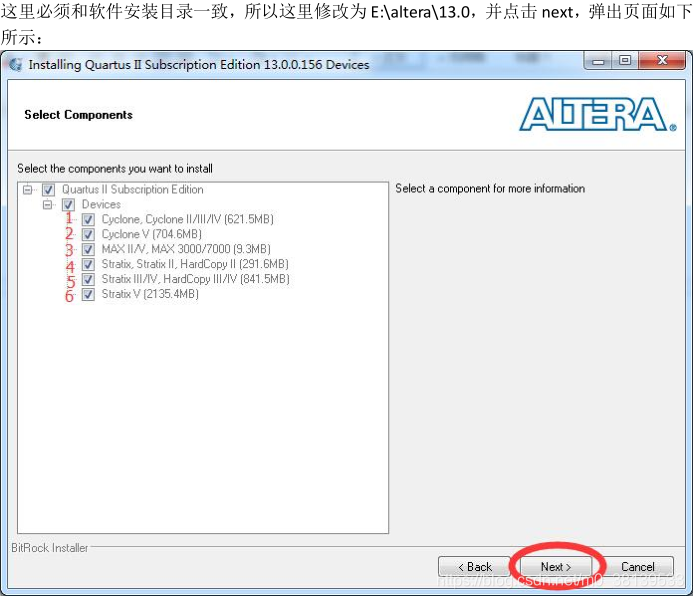

安装器件库

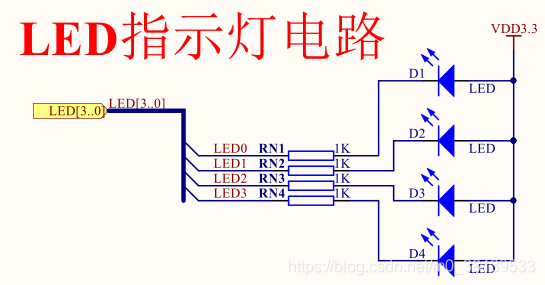

FPGA介绍

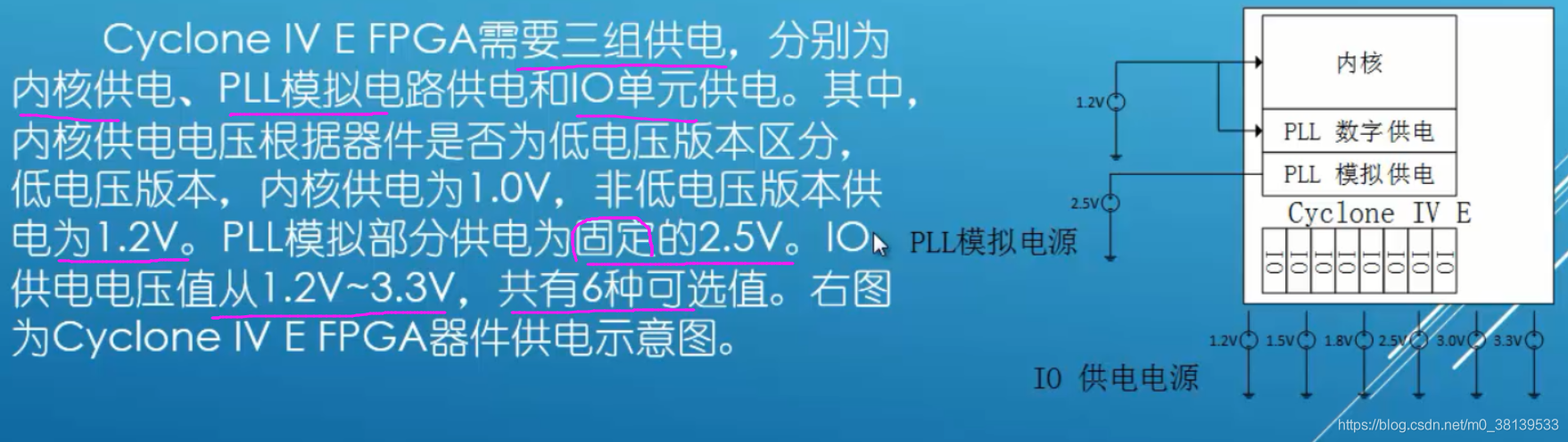

电源供电

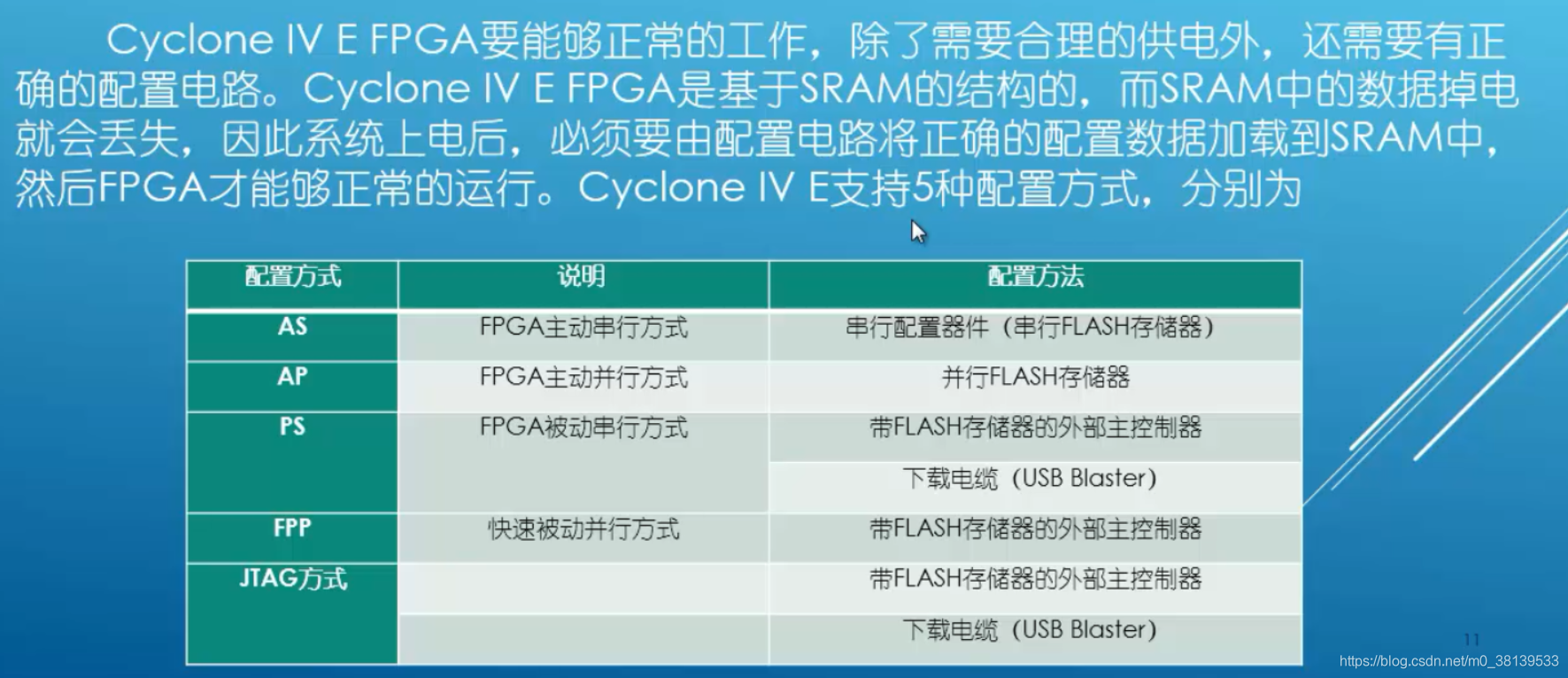

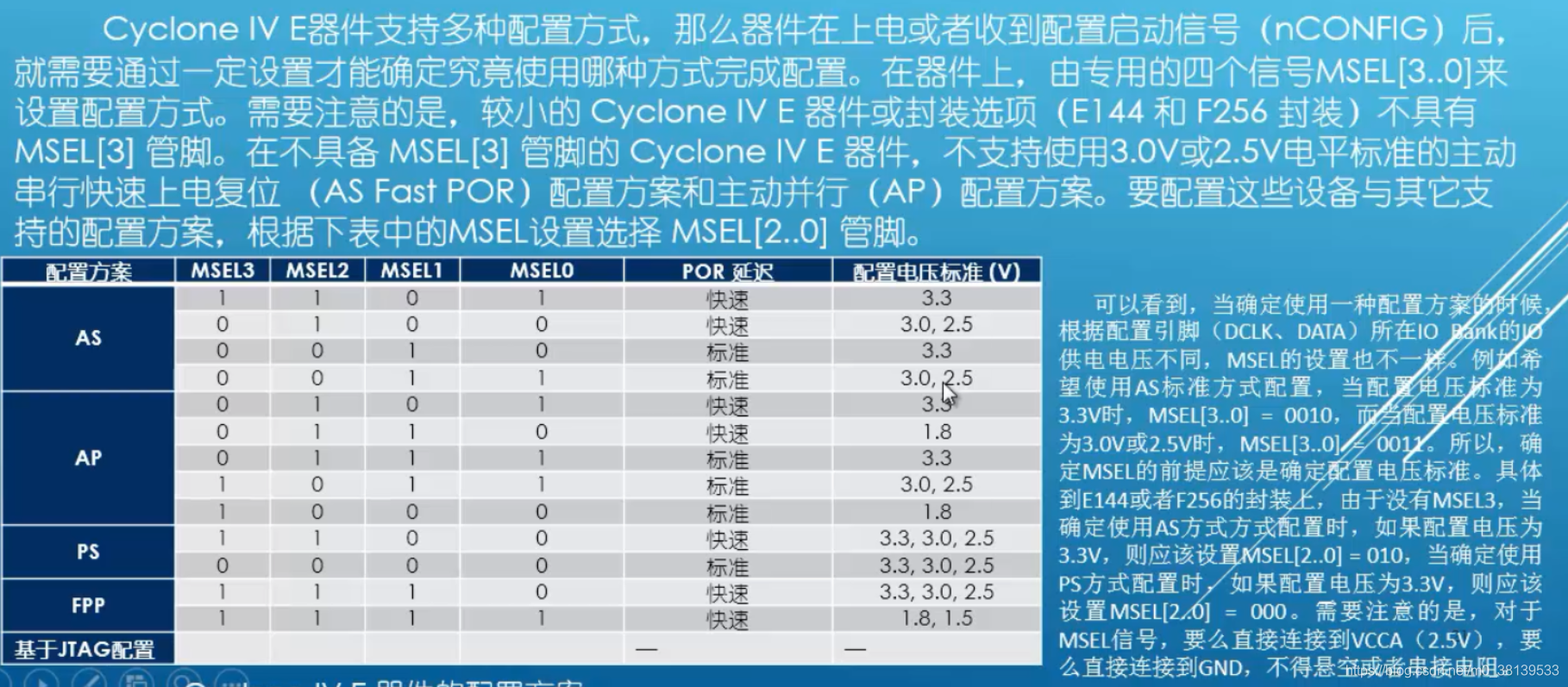

运行配置

原理图设计方式

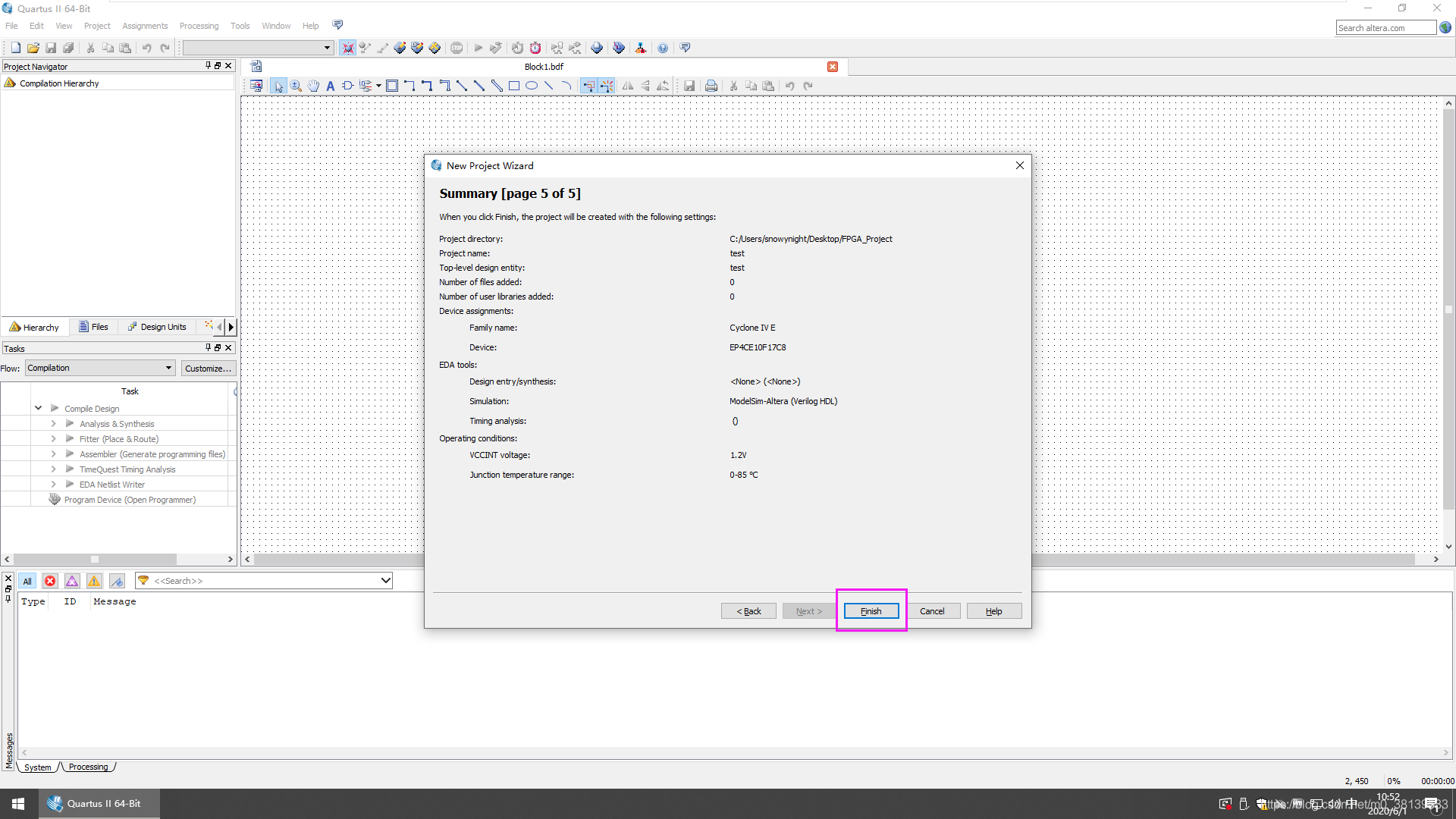

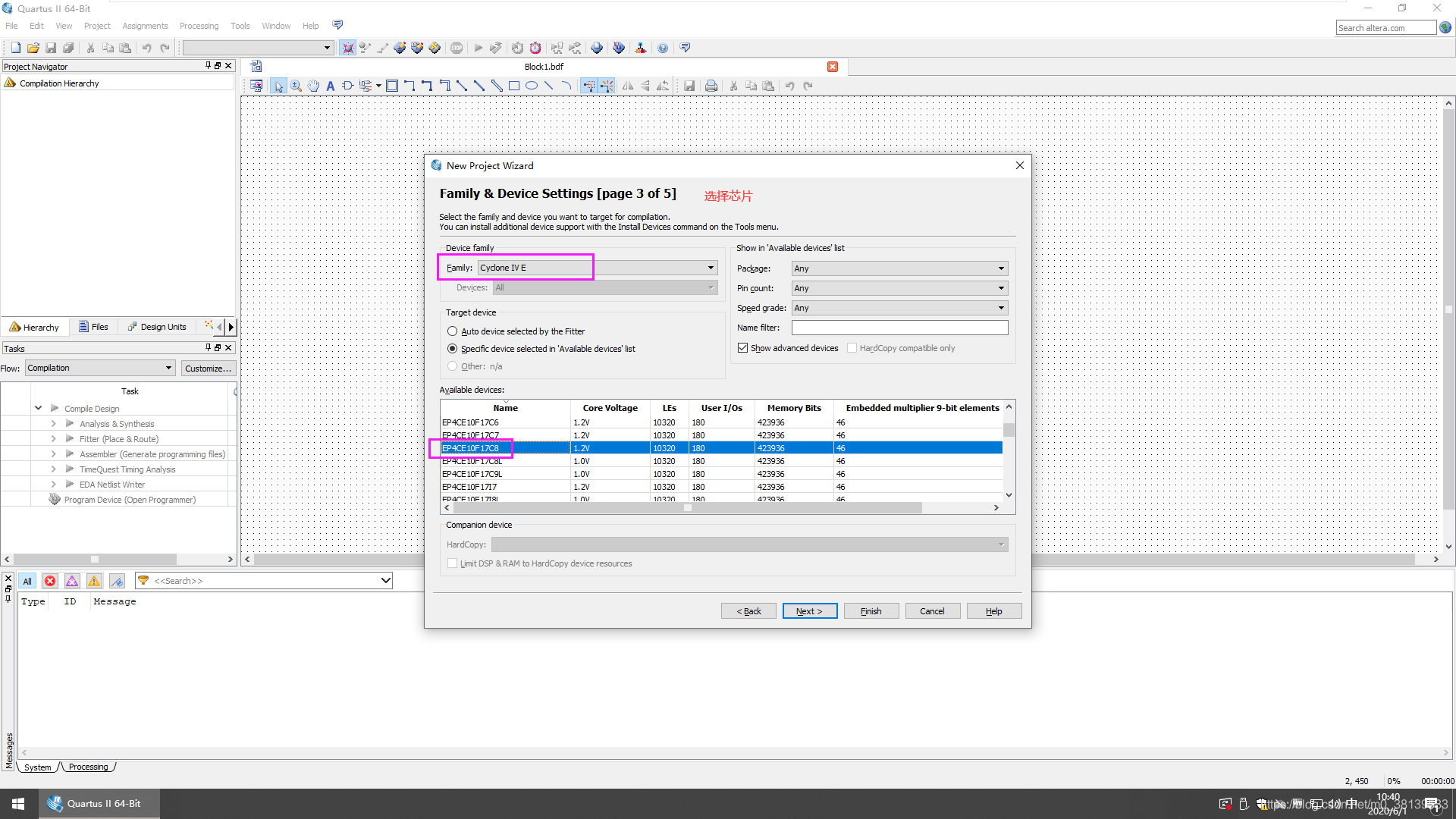

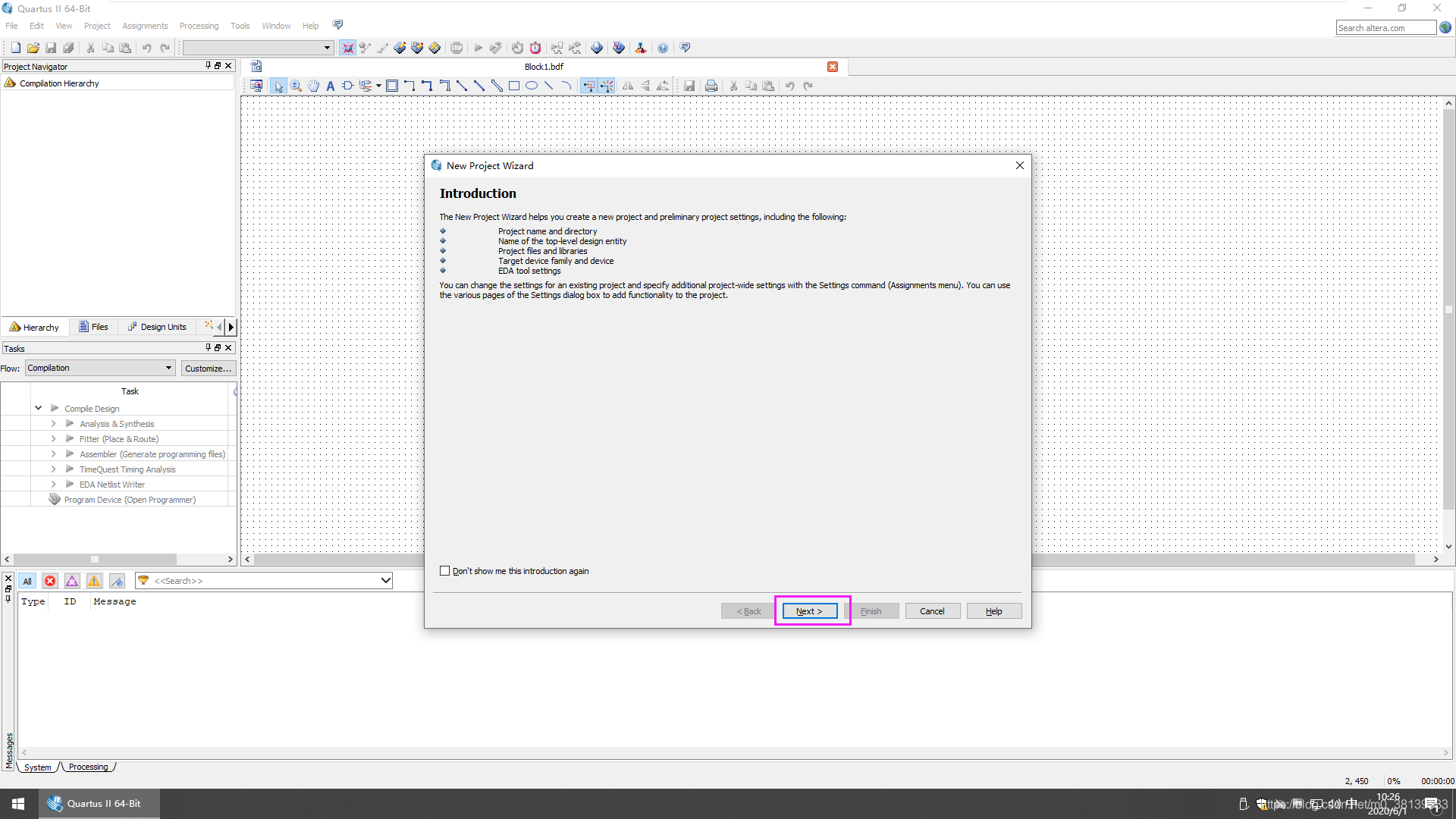

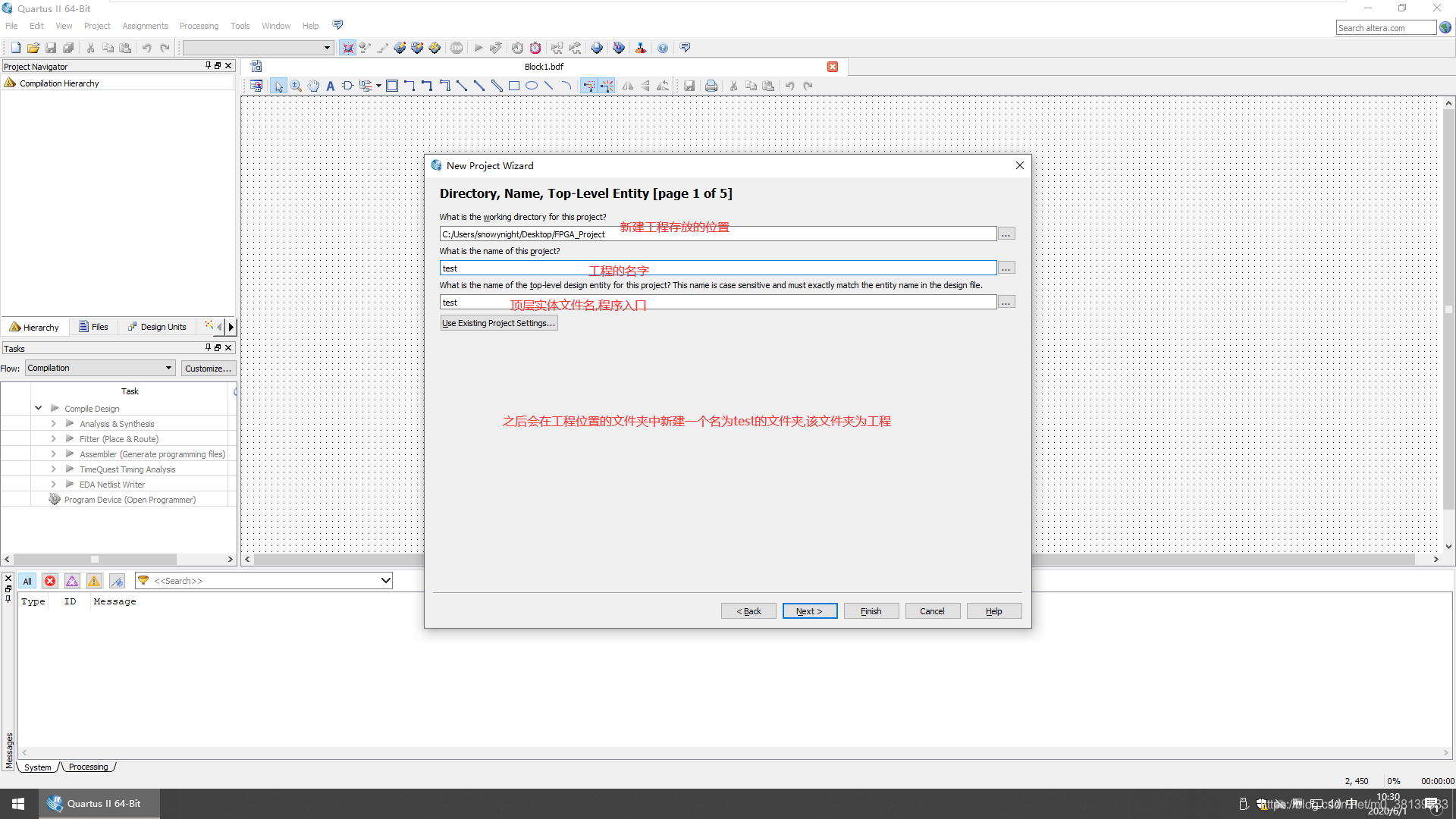

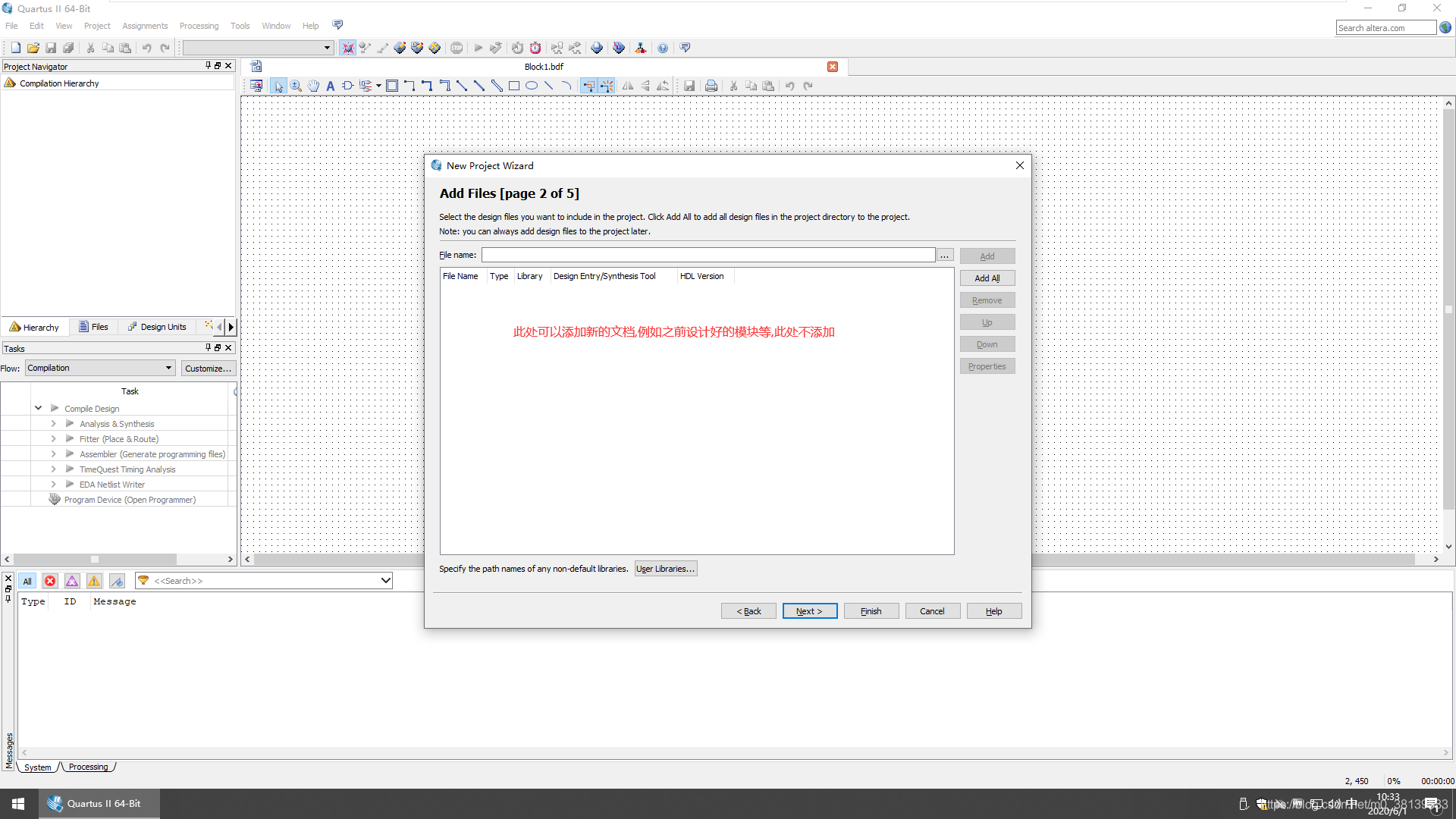

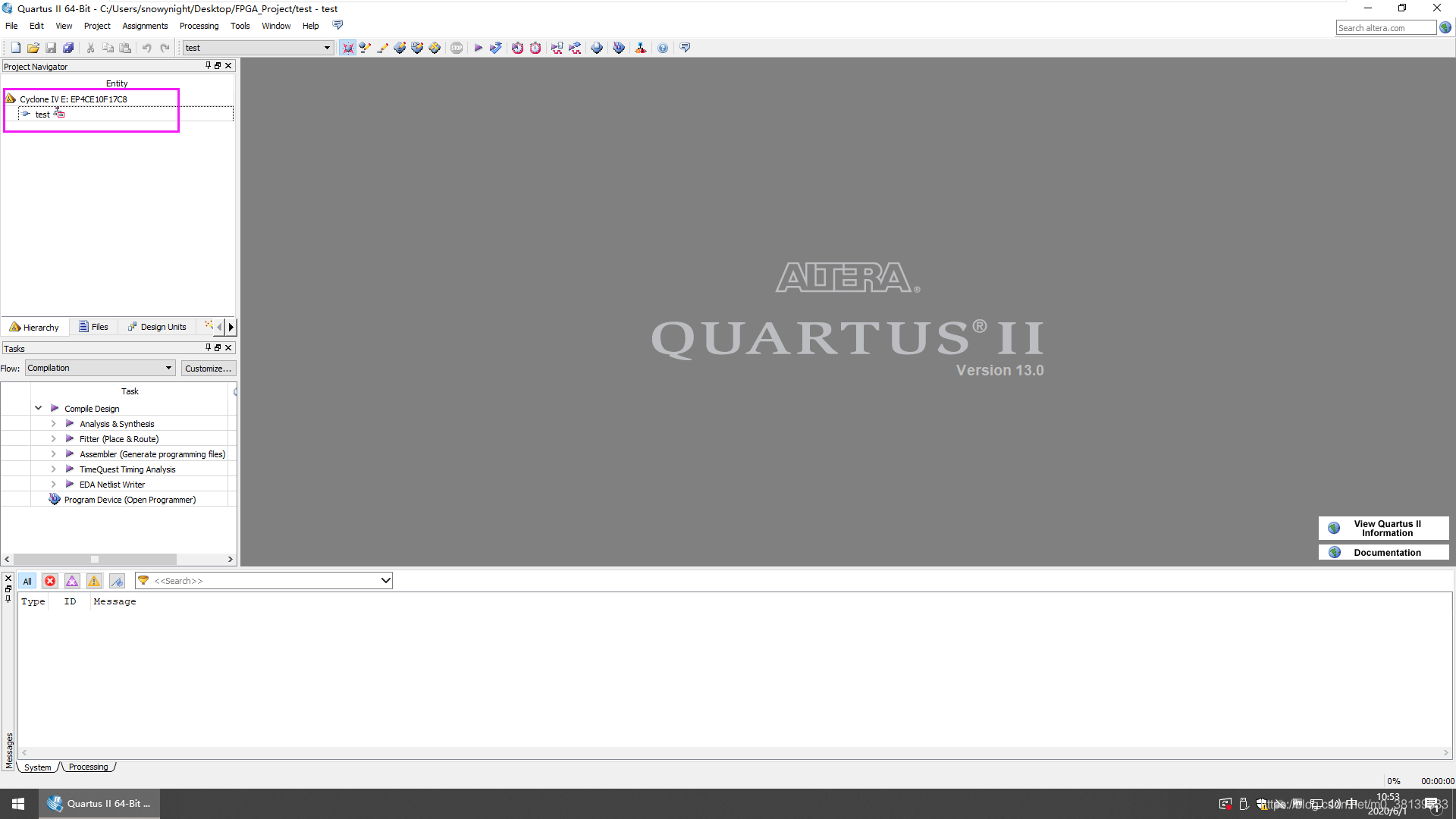

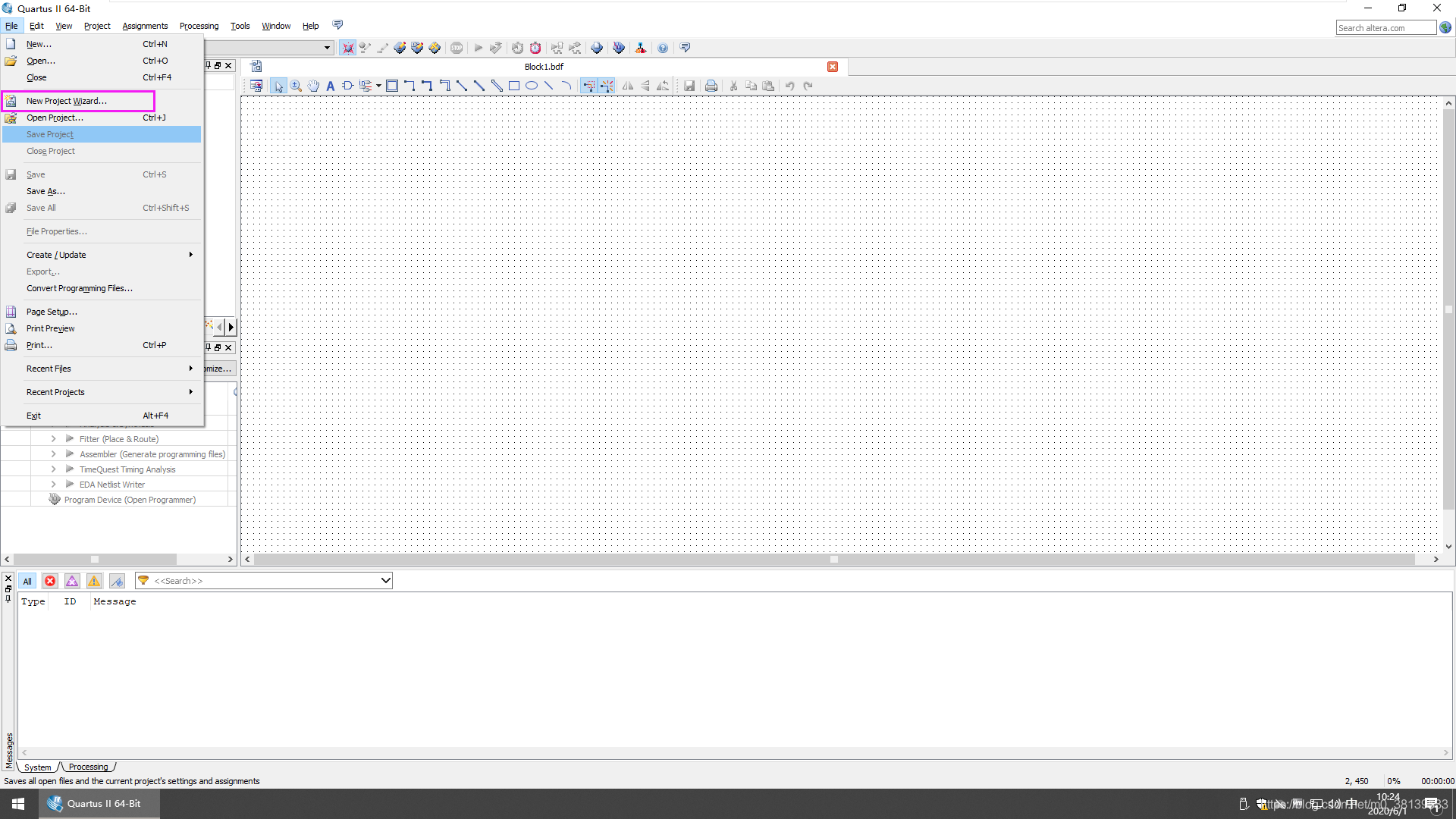

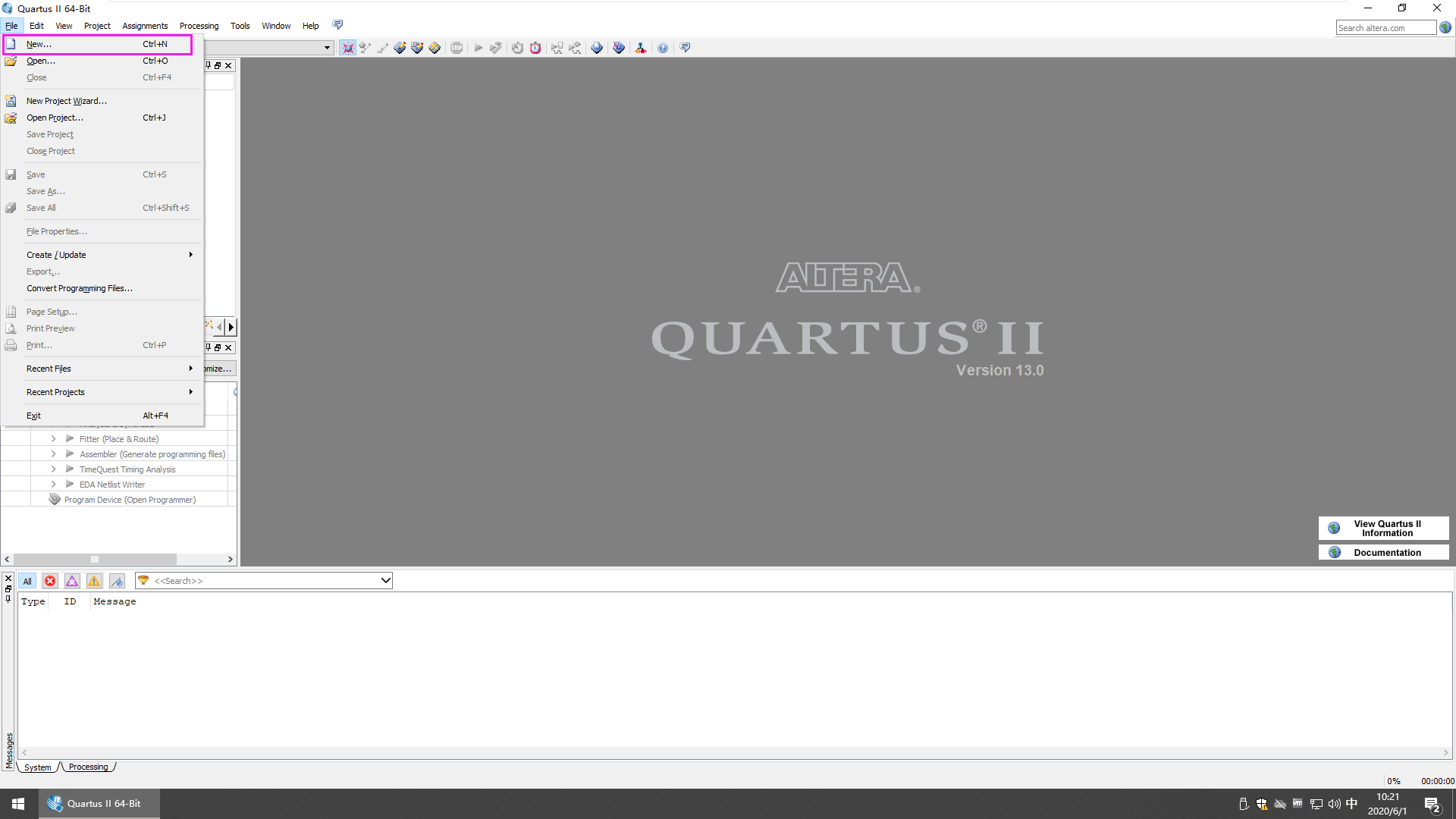

新建工程

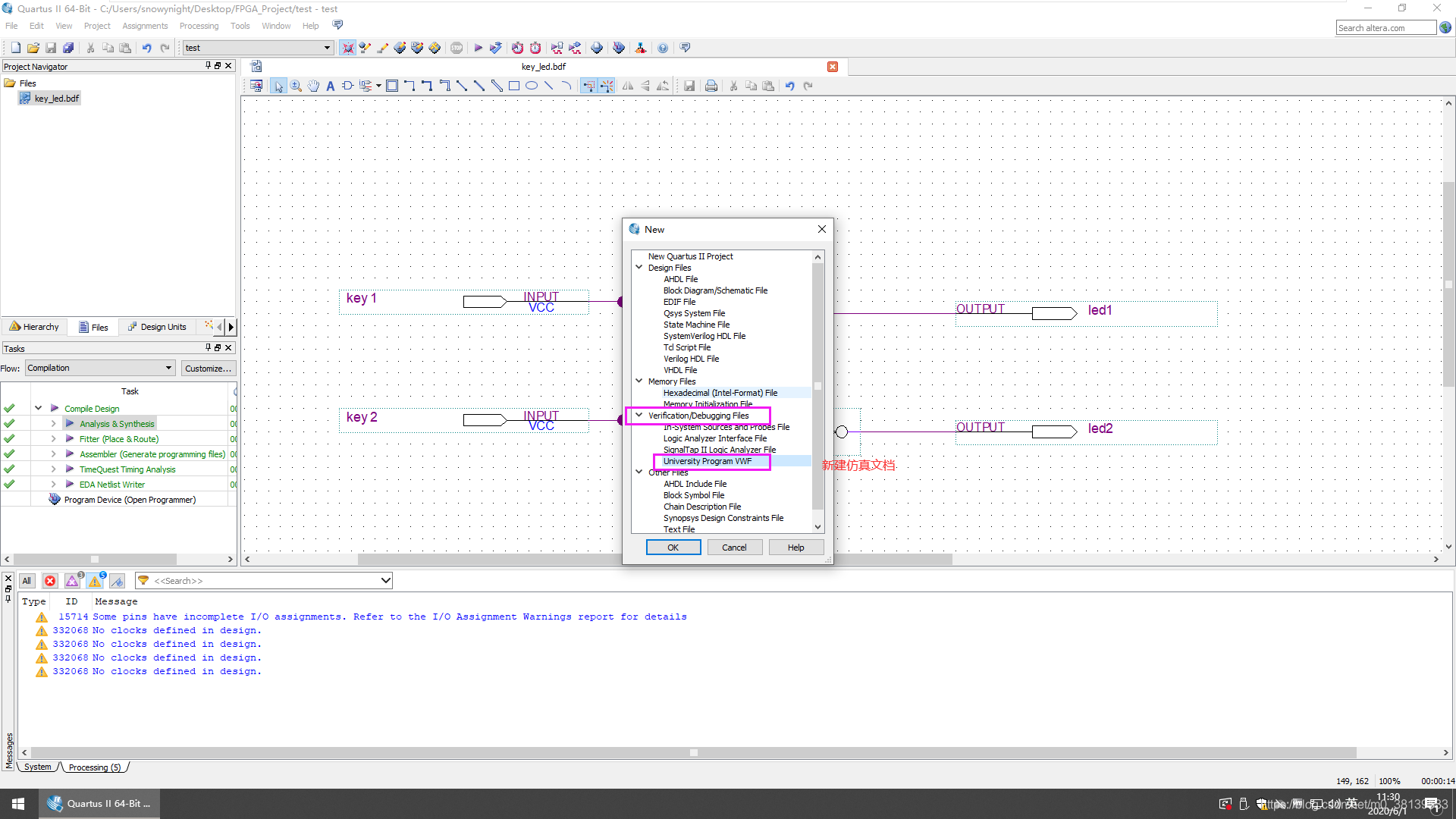

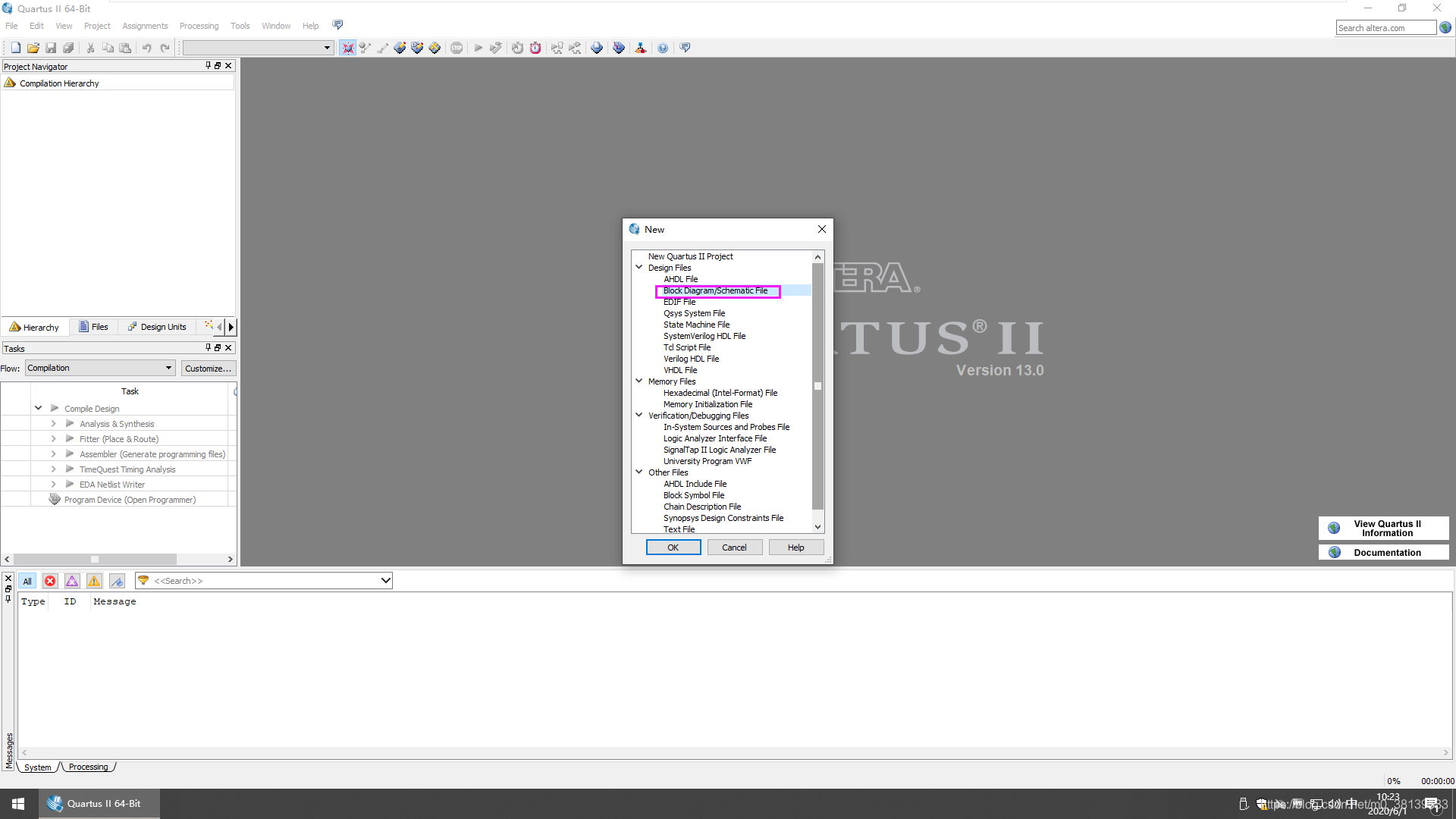

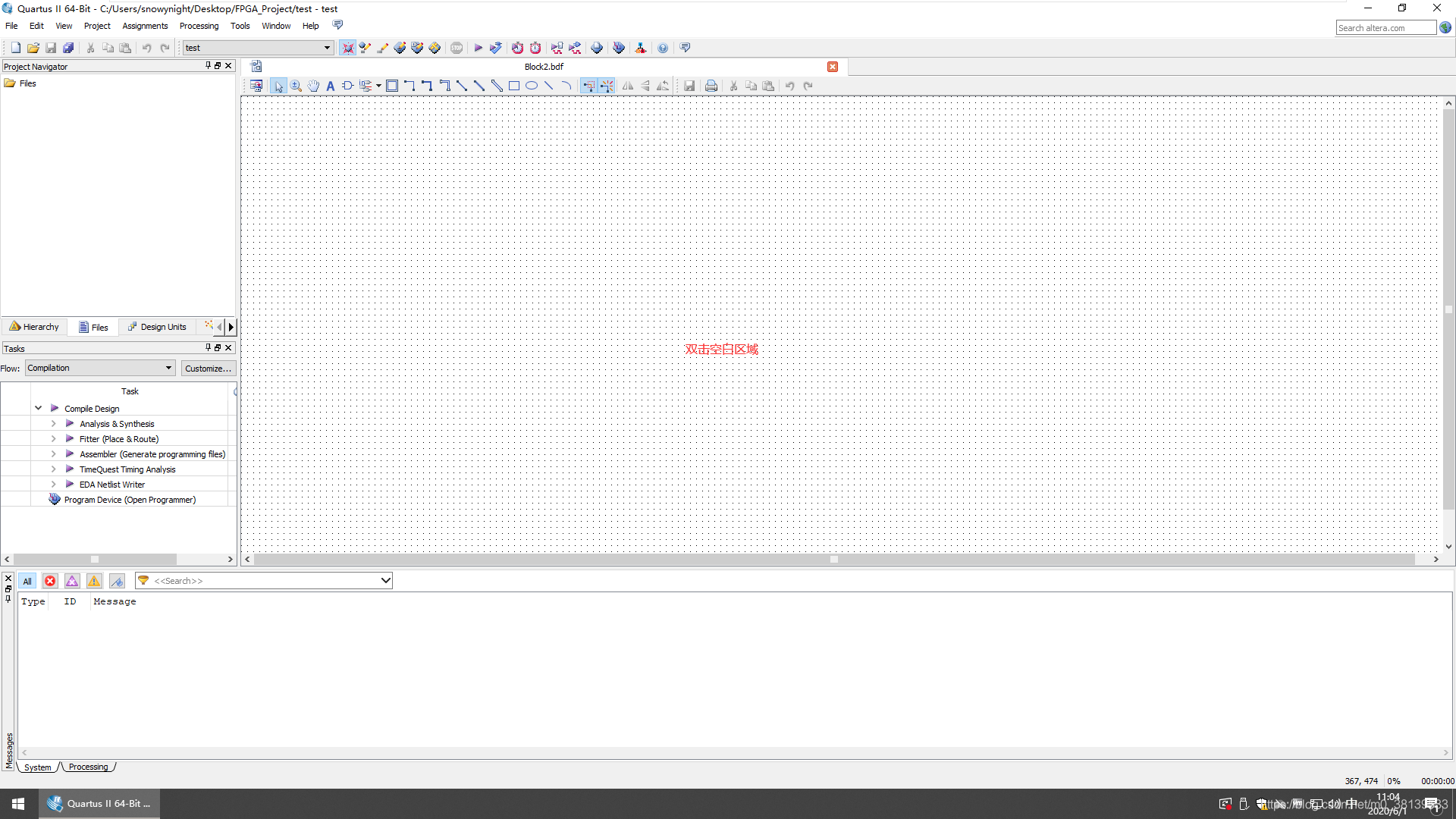

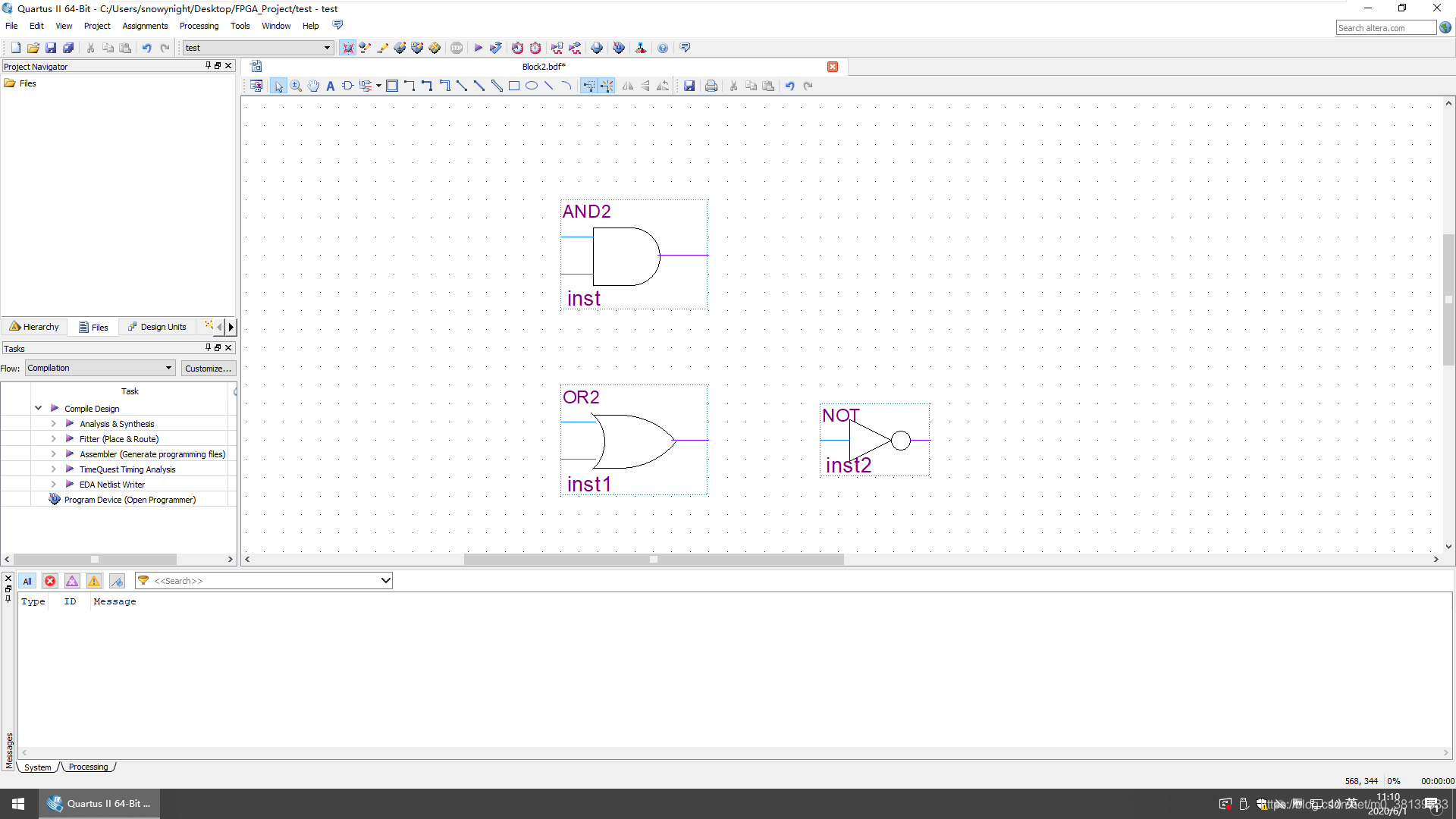

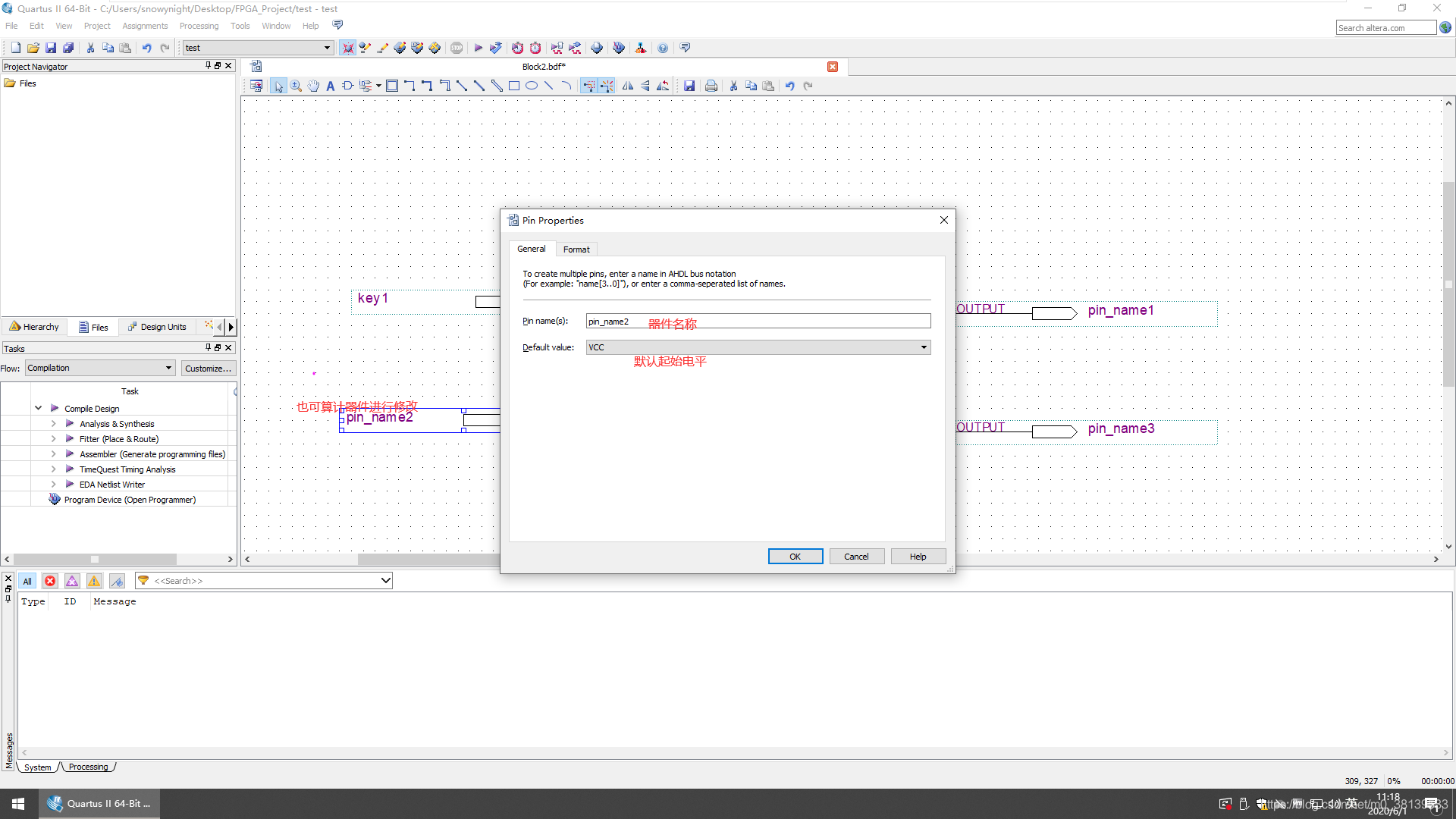

新建原理图文件

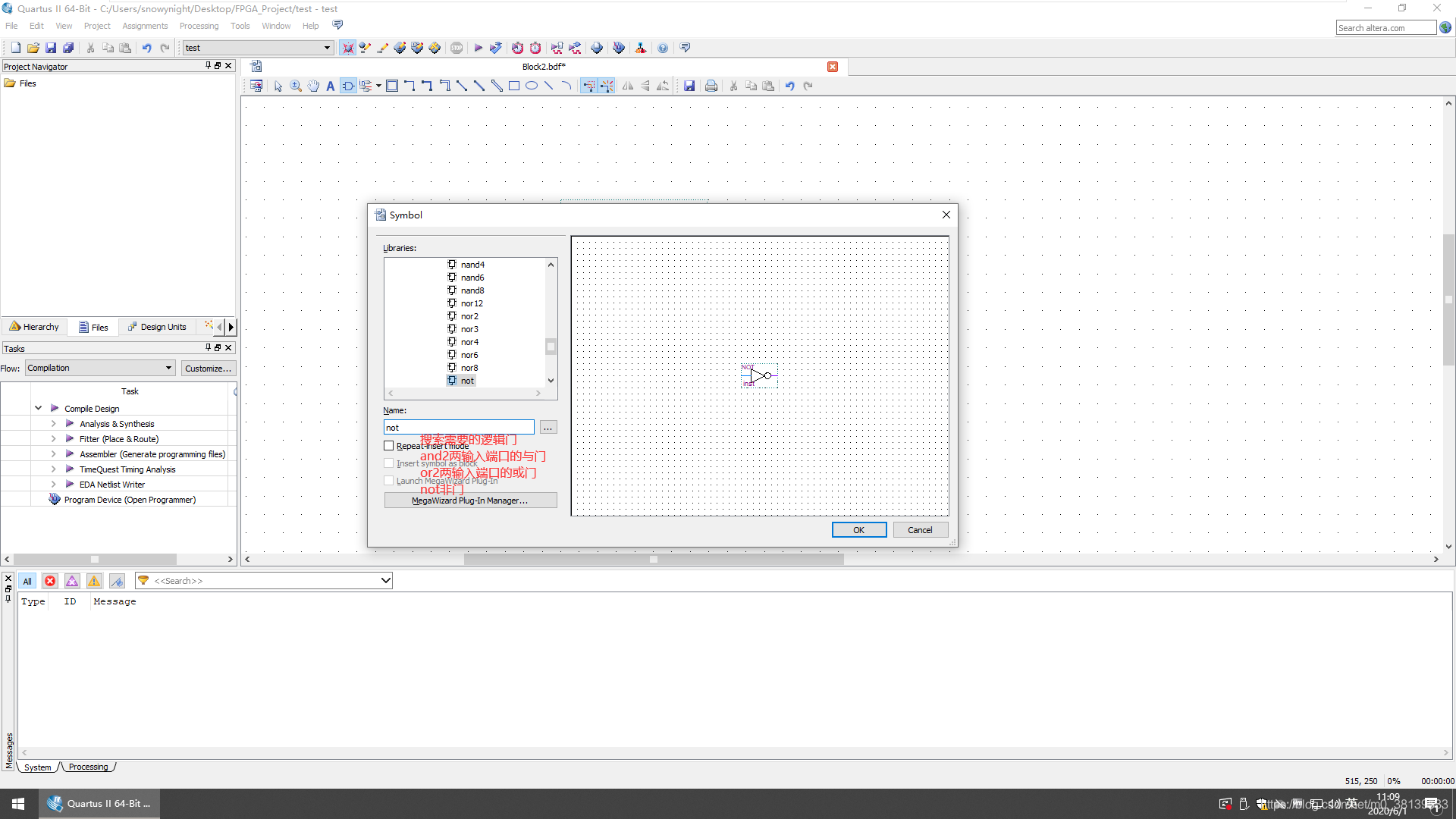

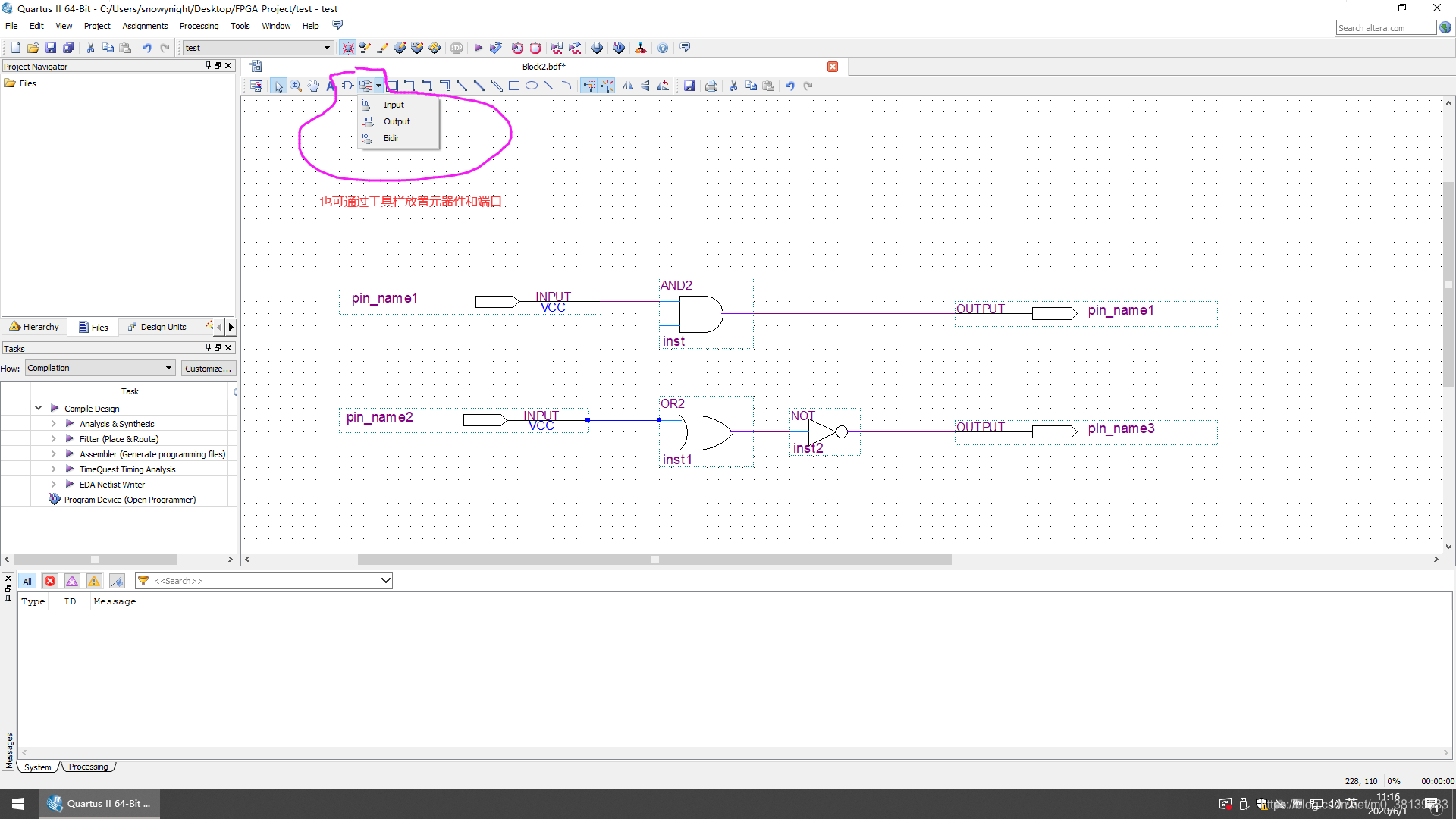

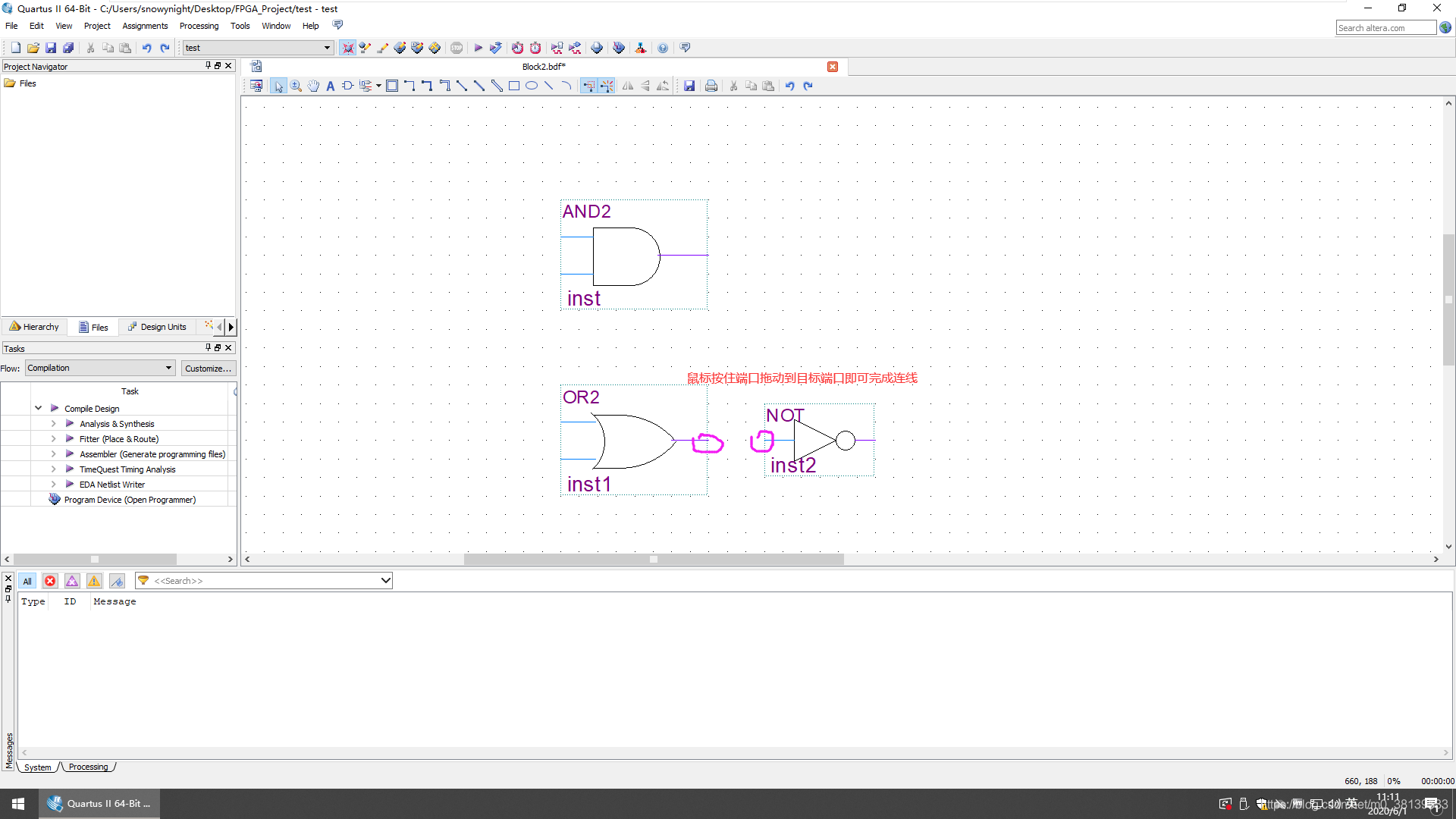

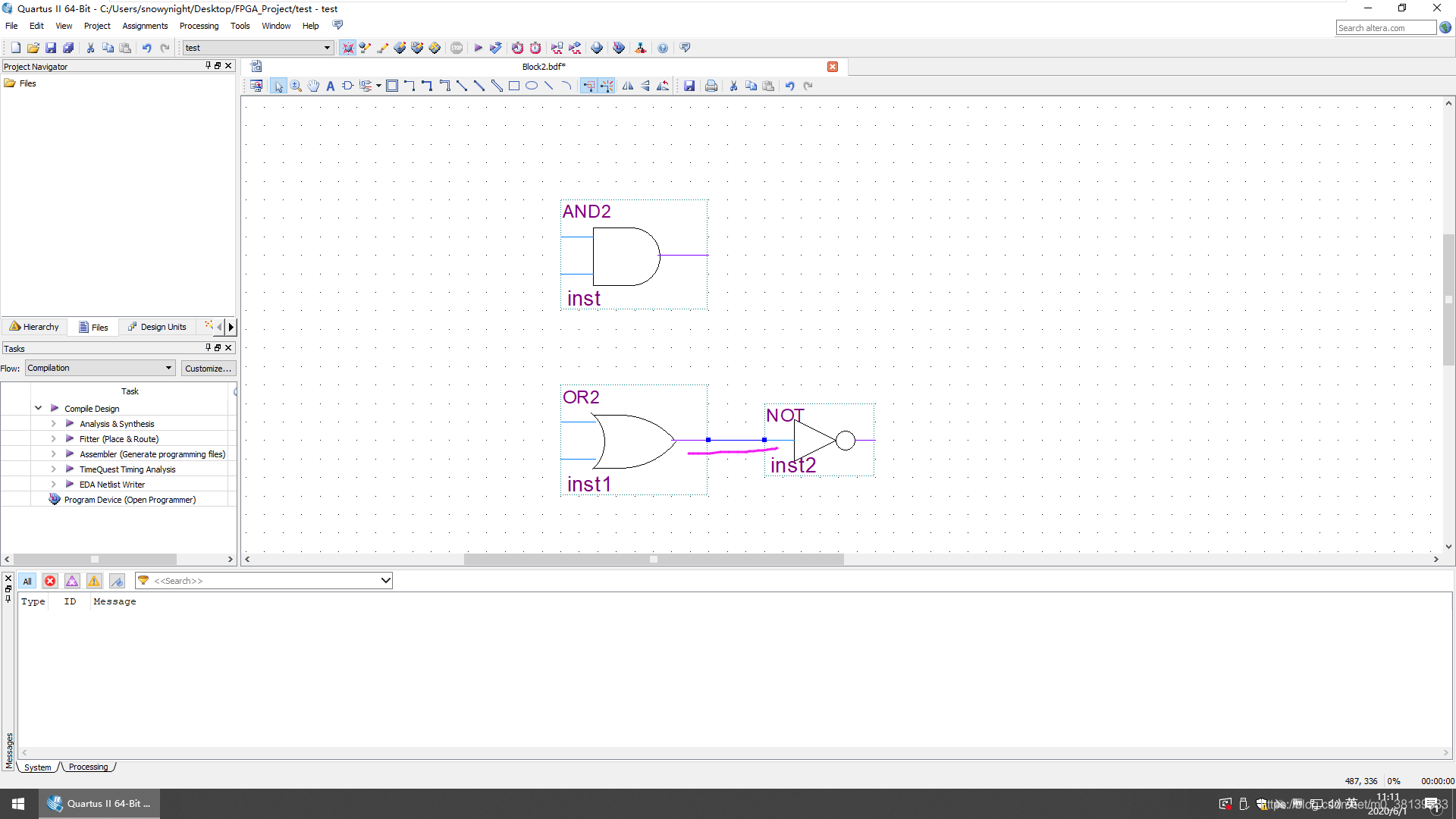

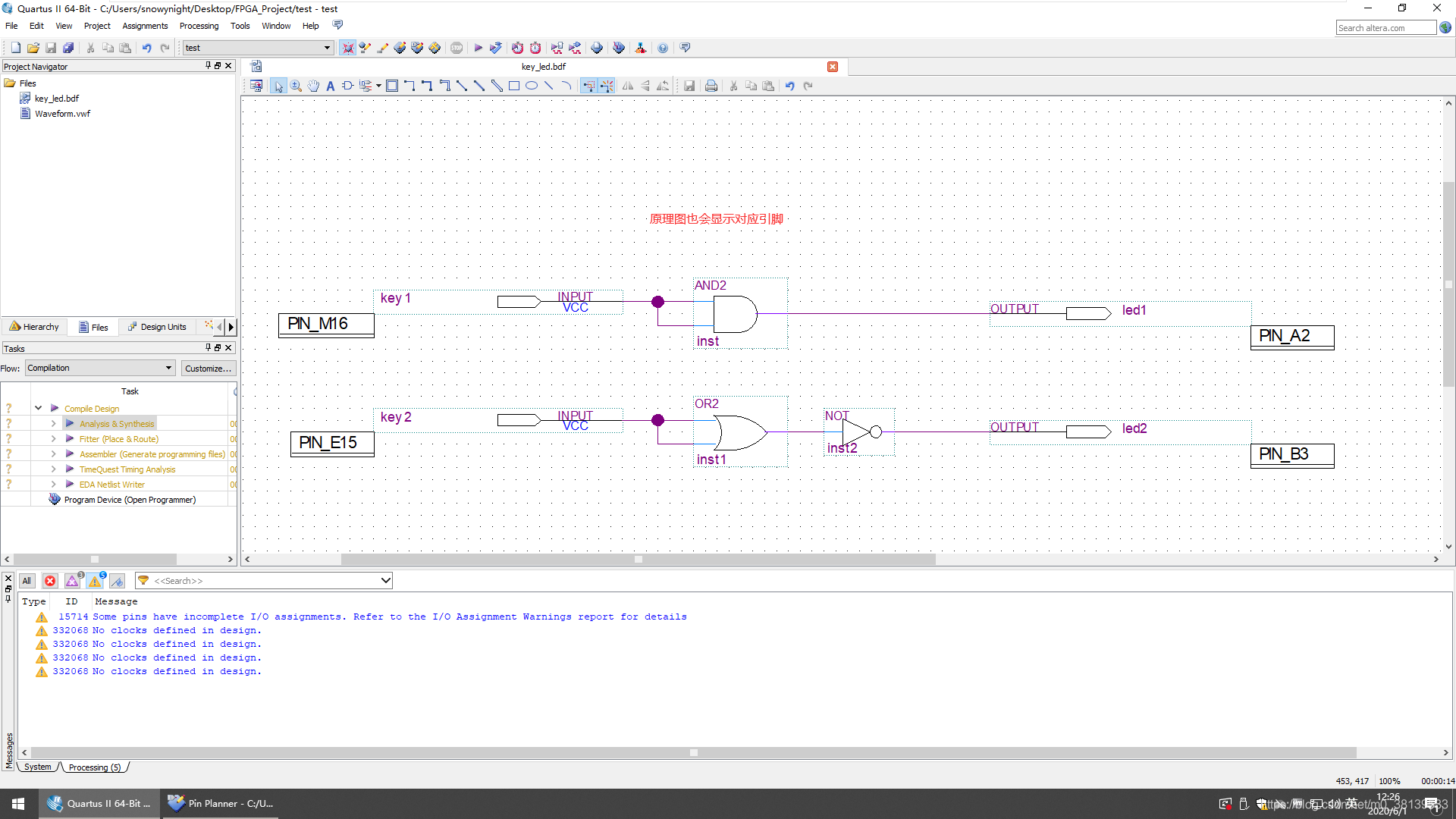

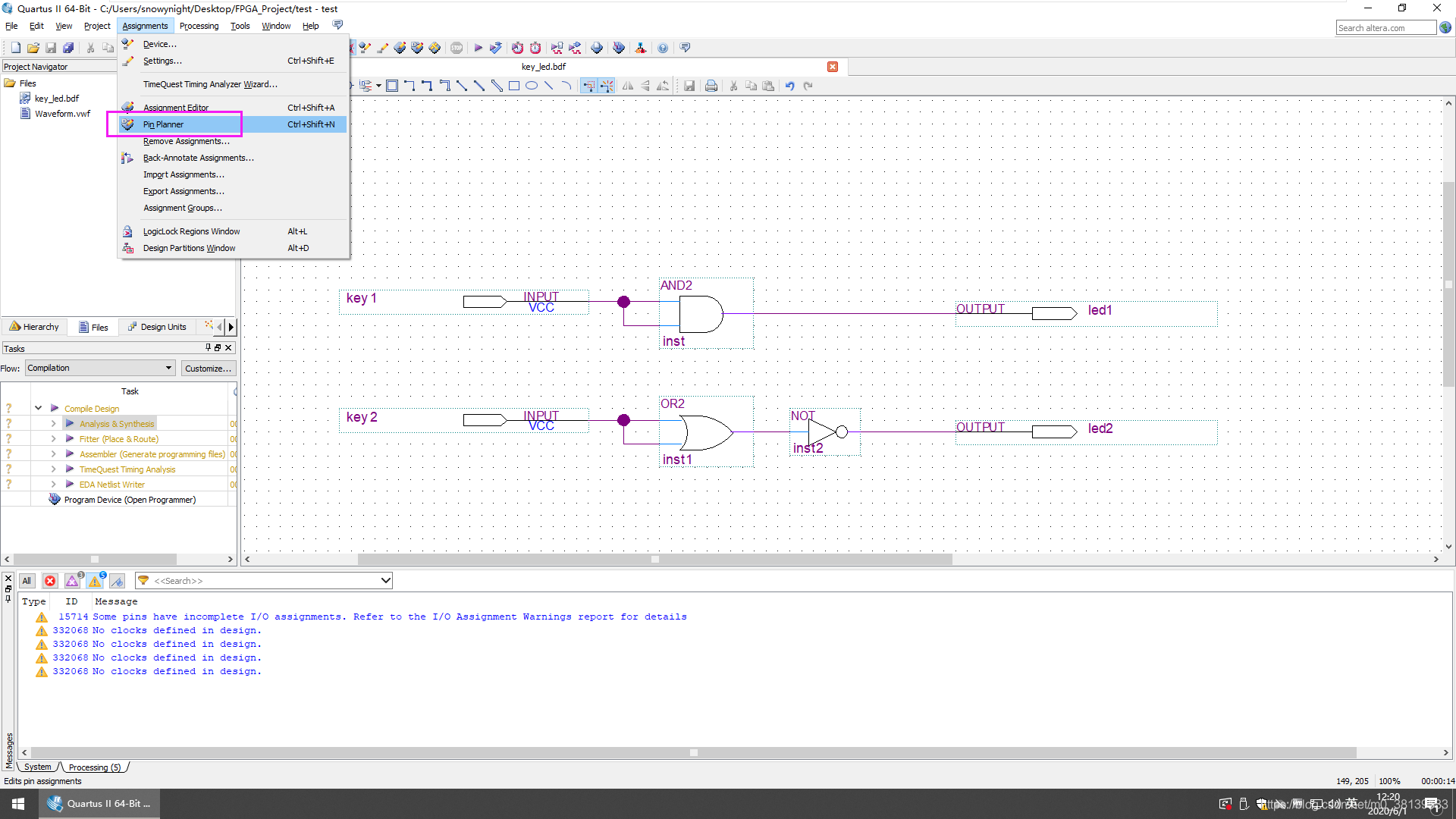

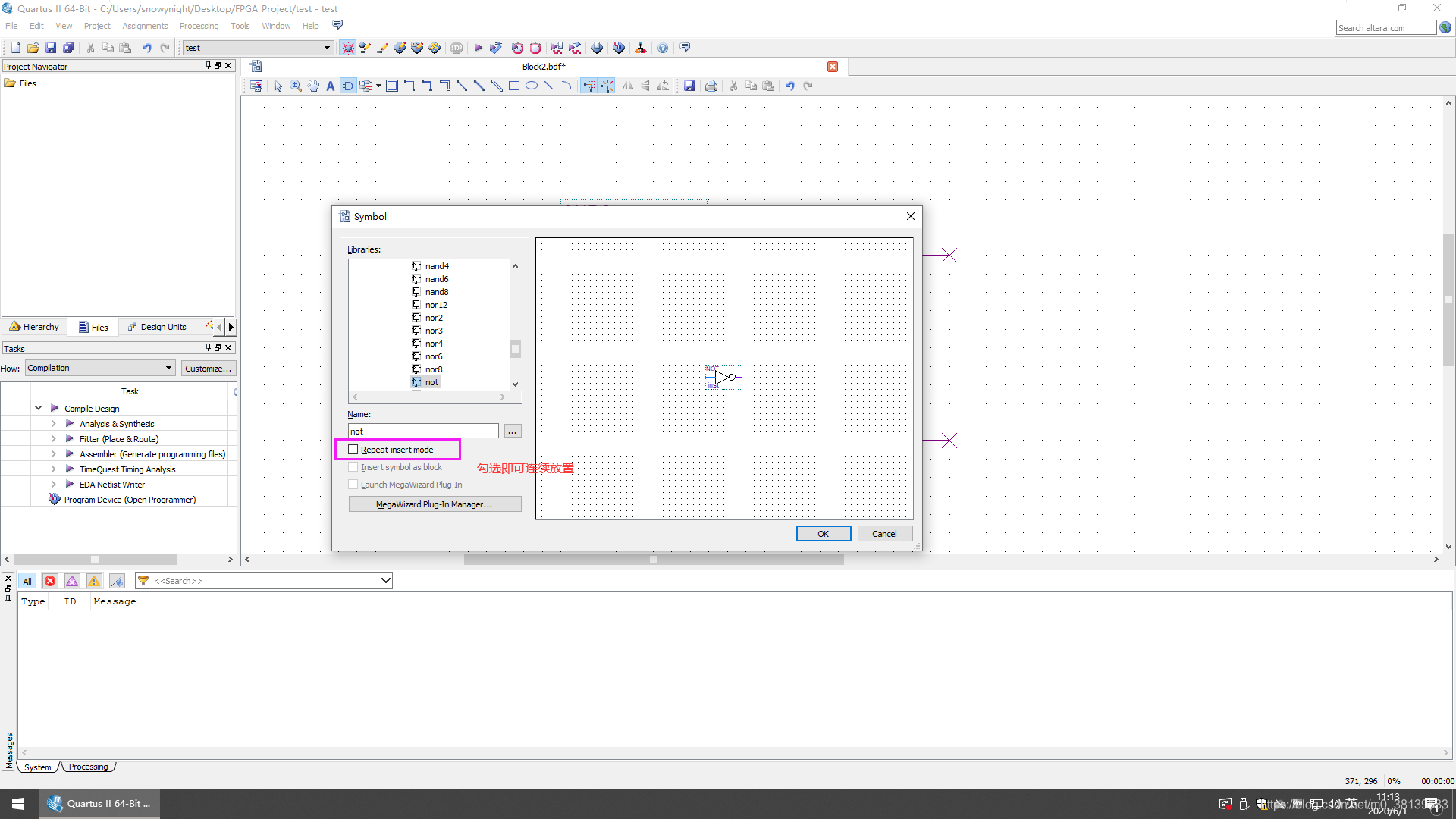

添加元器件

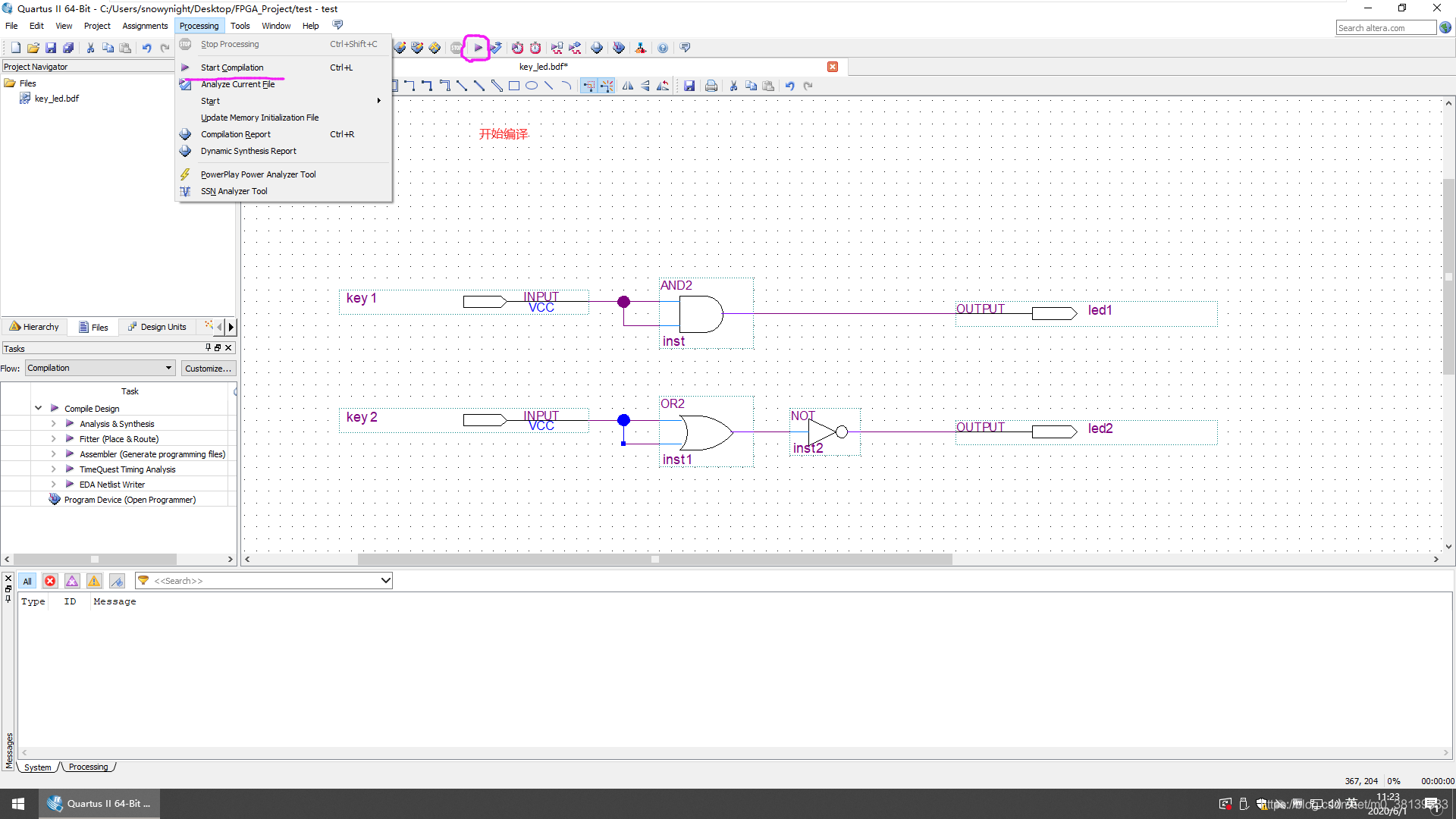

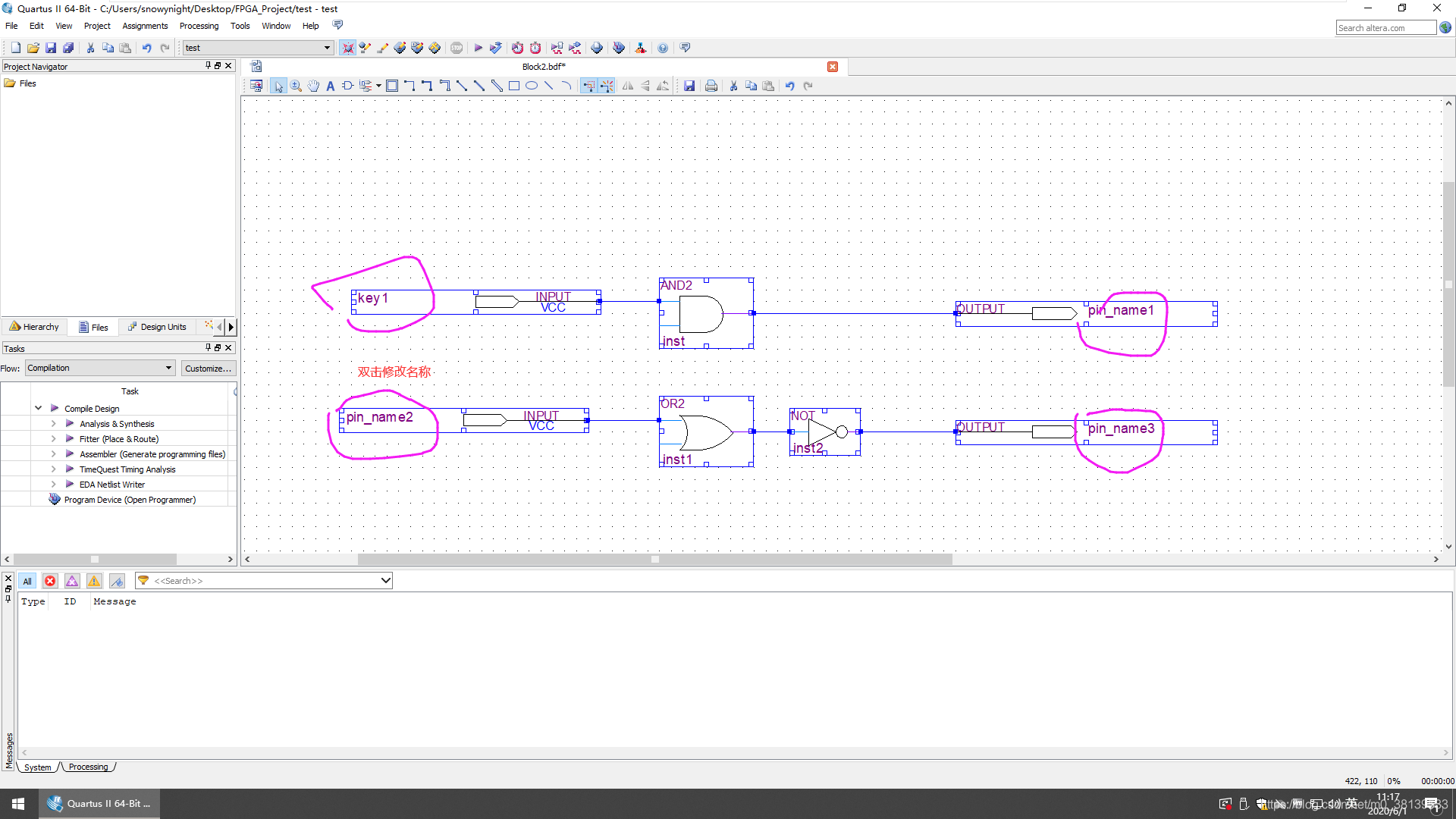

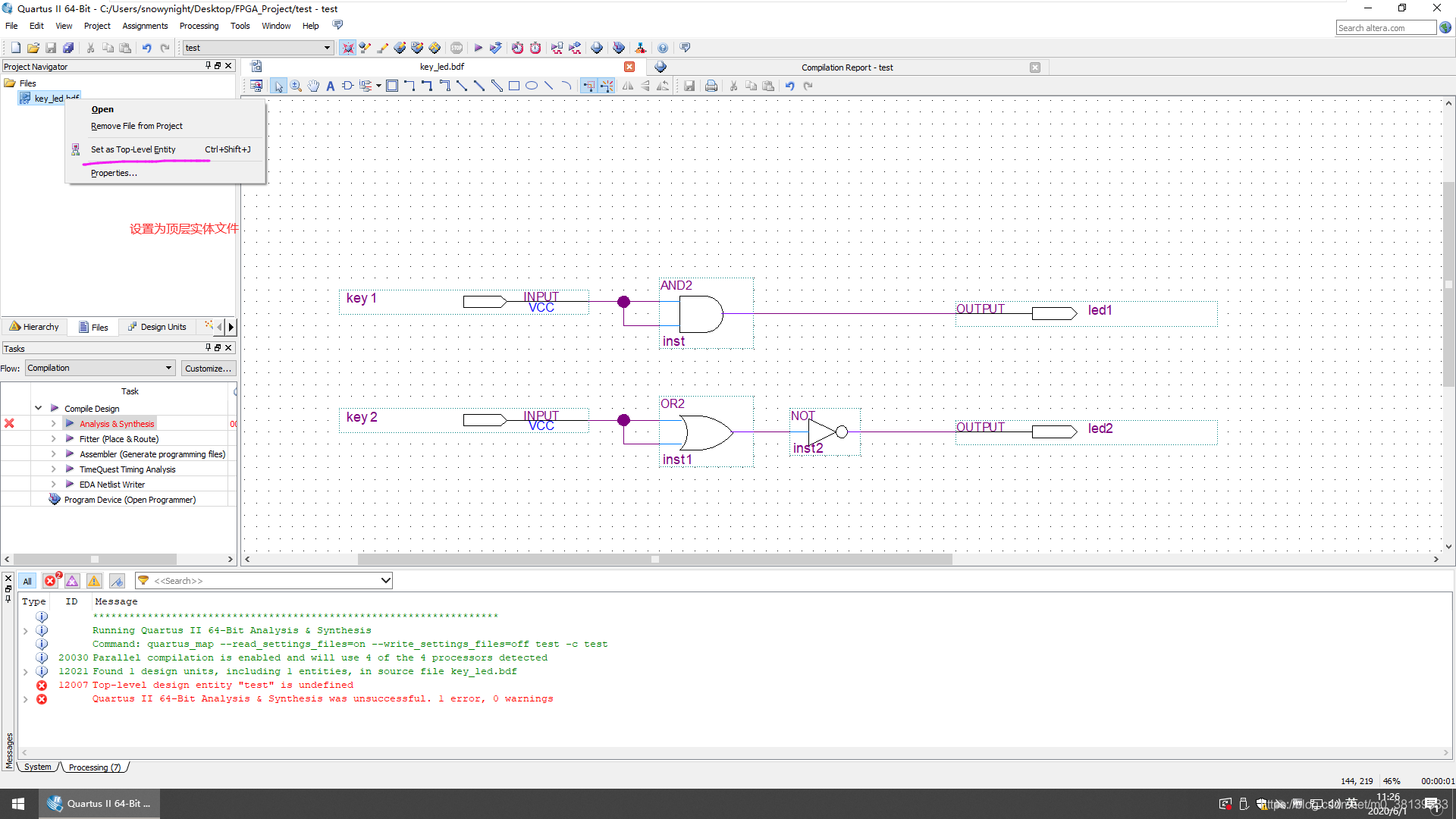

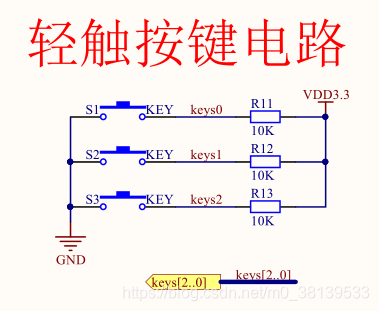

• 根据原理图设计一个按键按下就电亮LED,松手就熄灭的逻辑电路

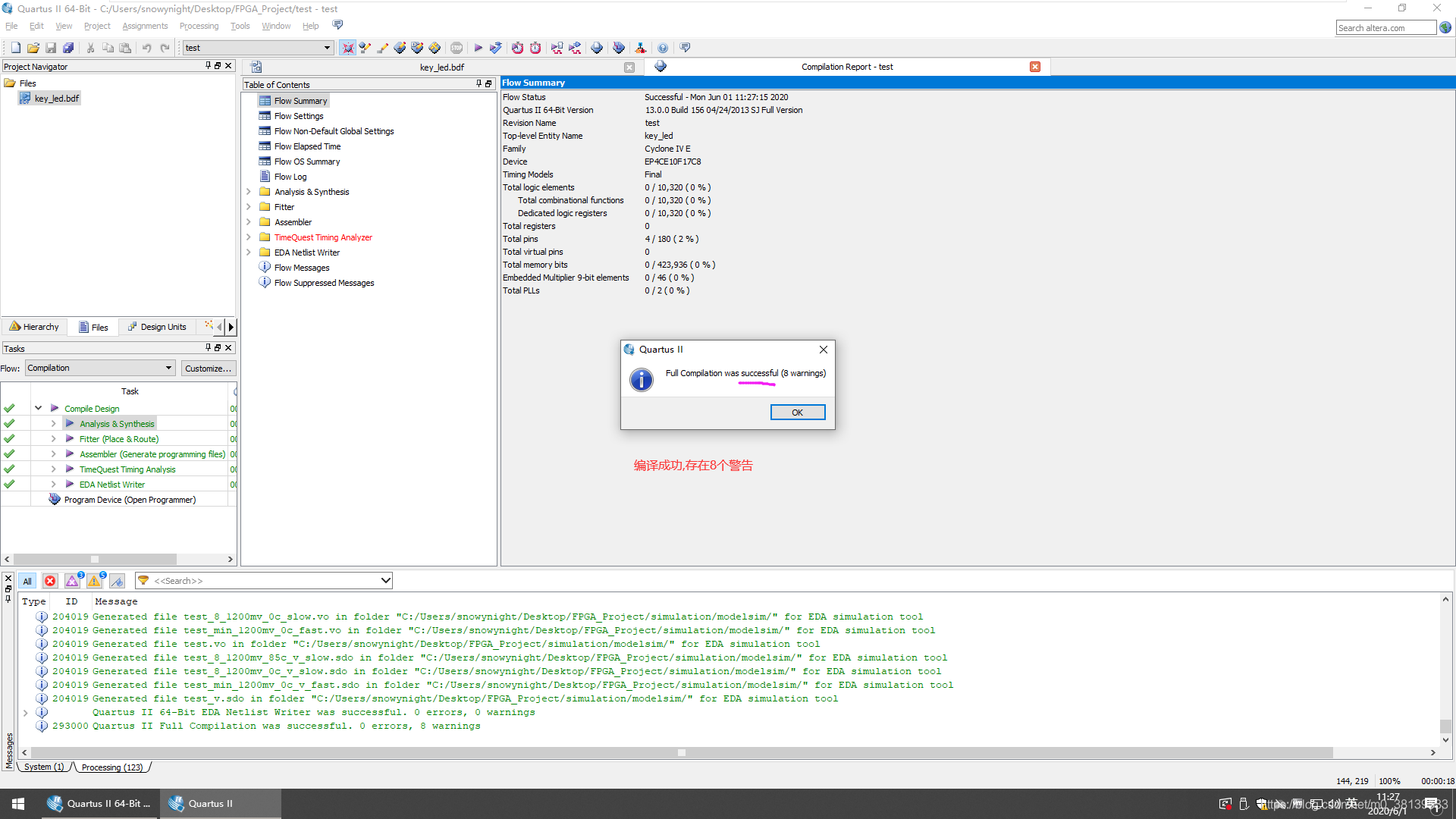

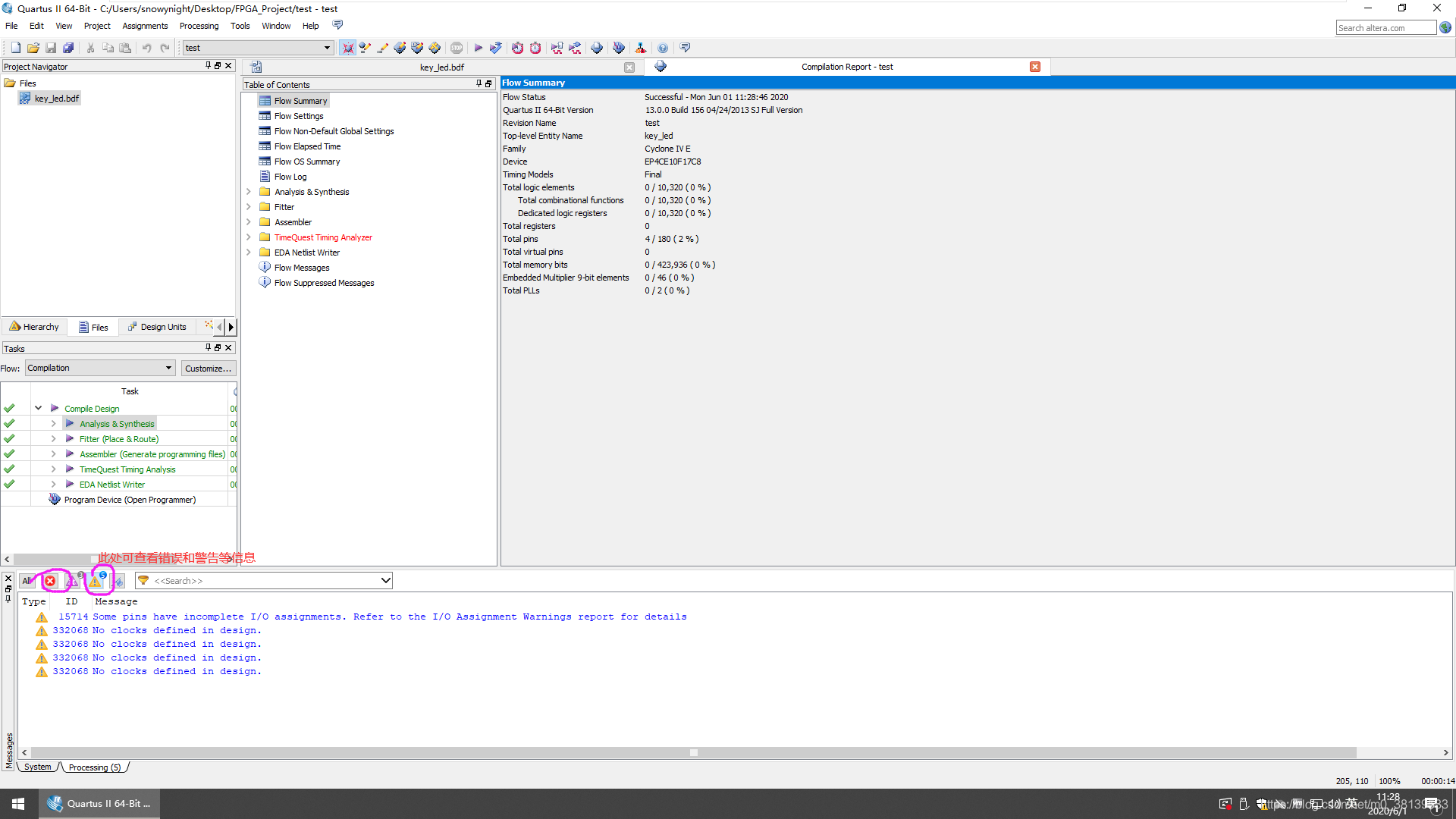

编译

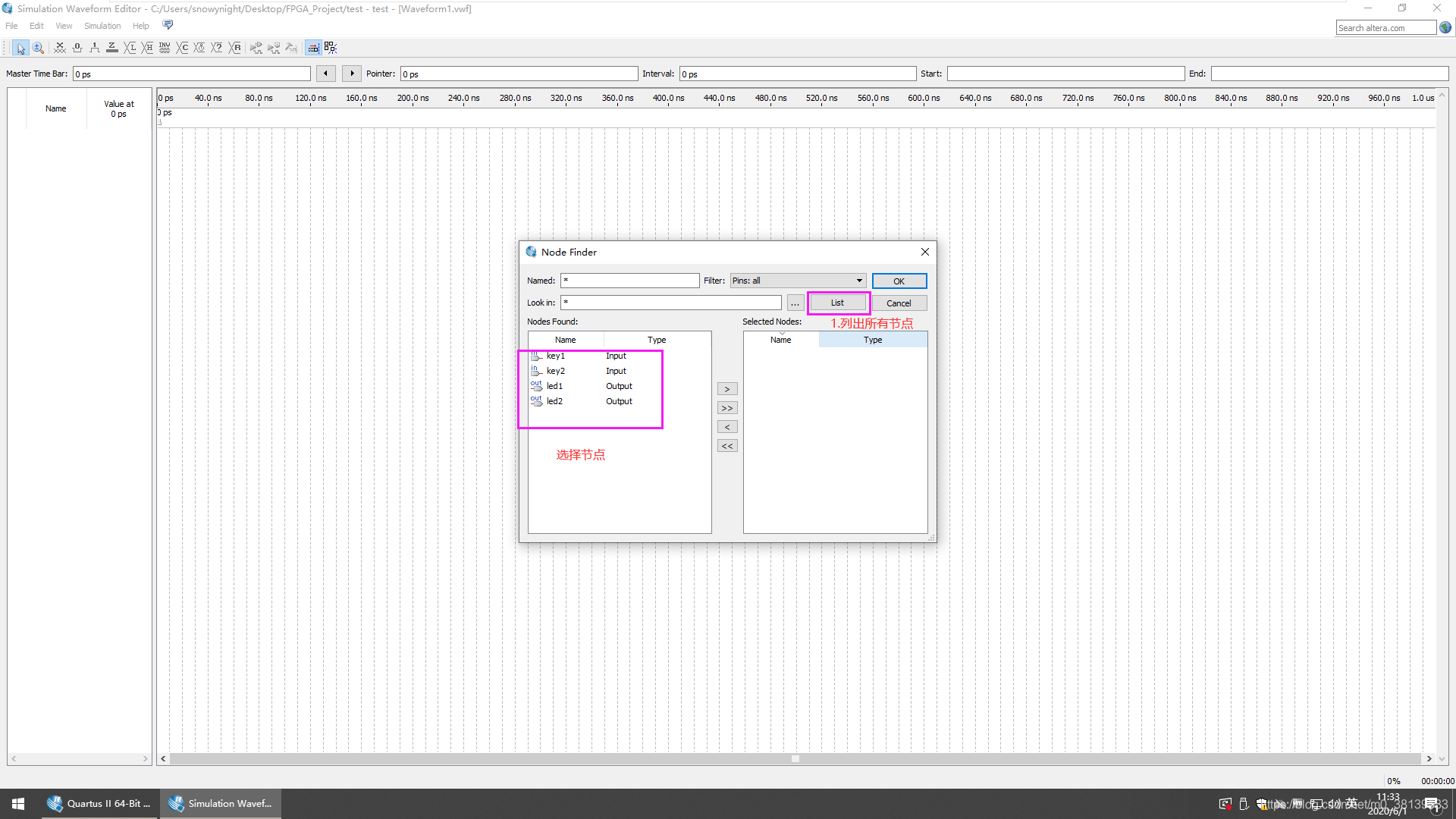

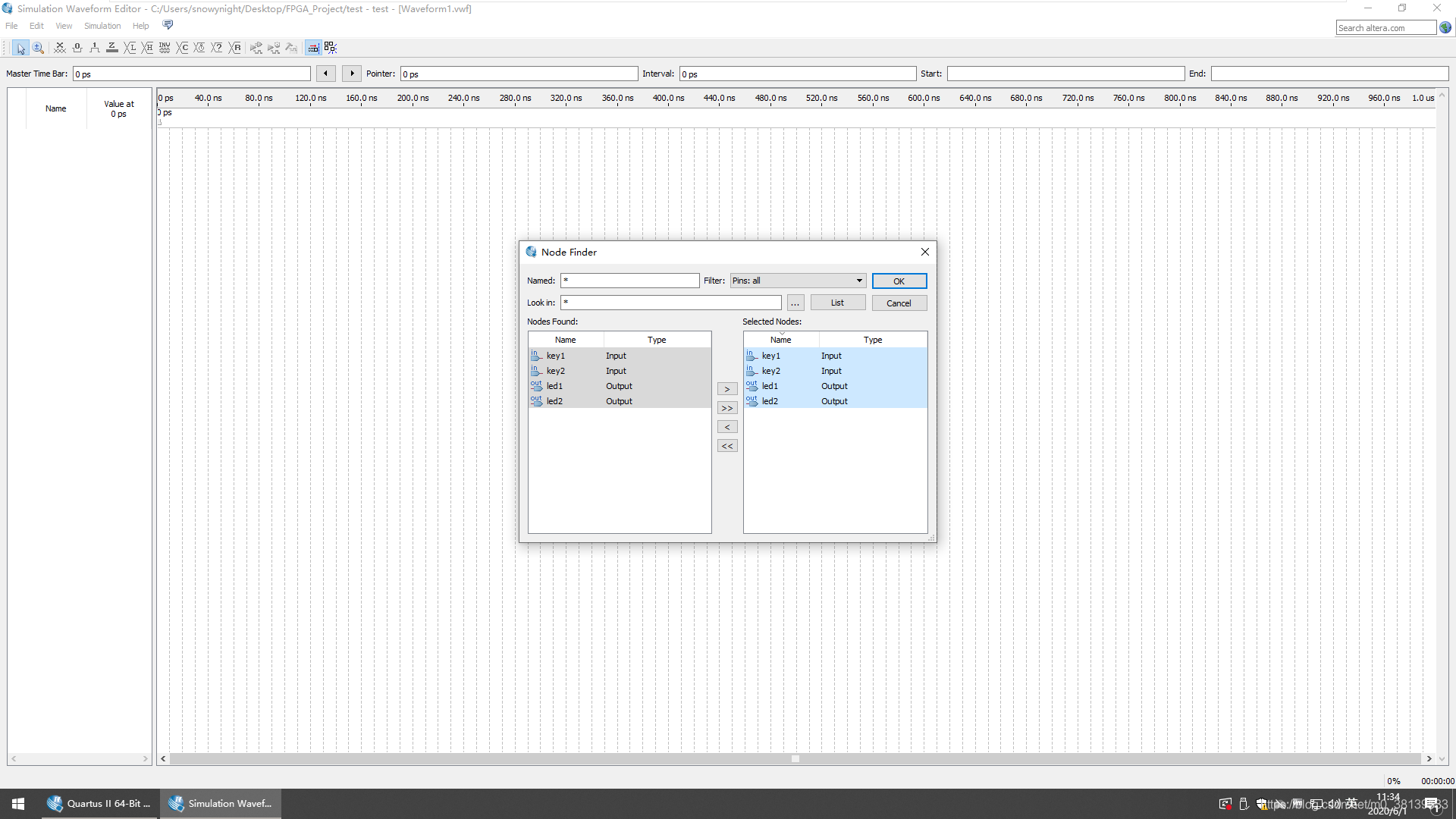

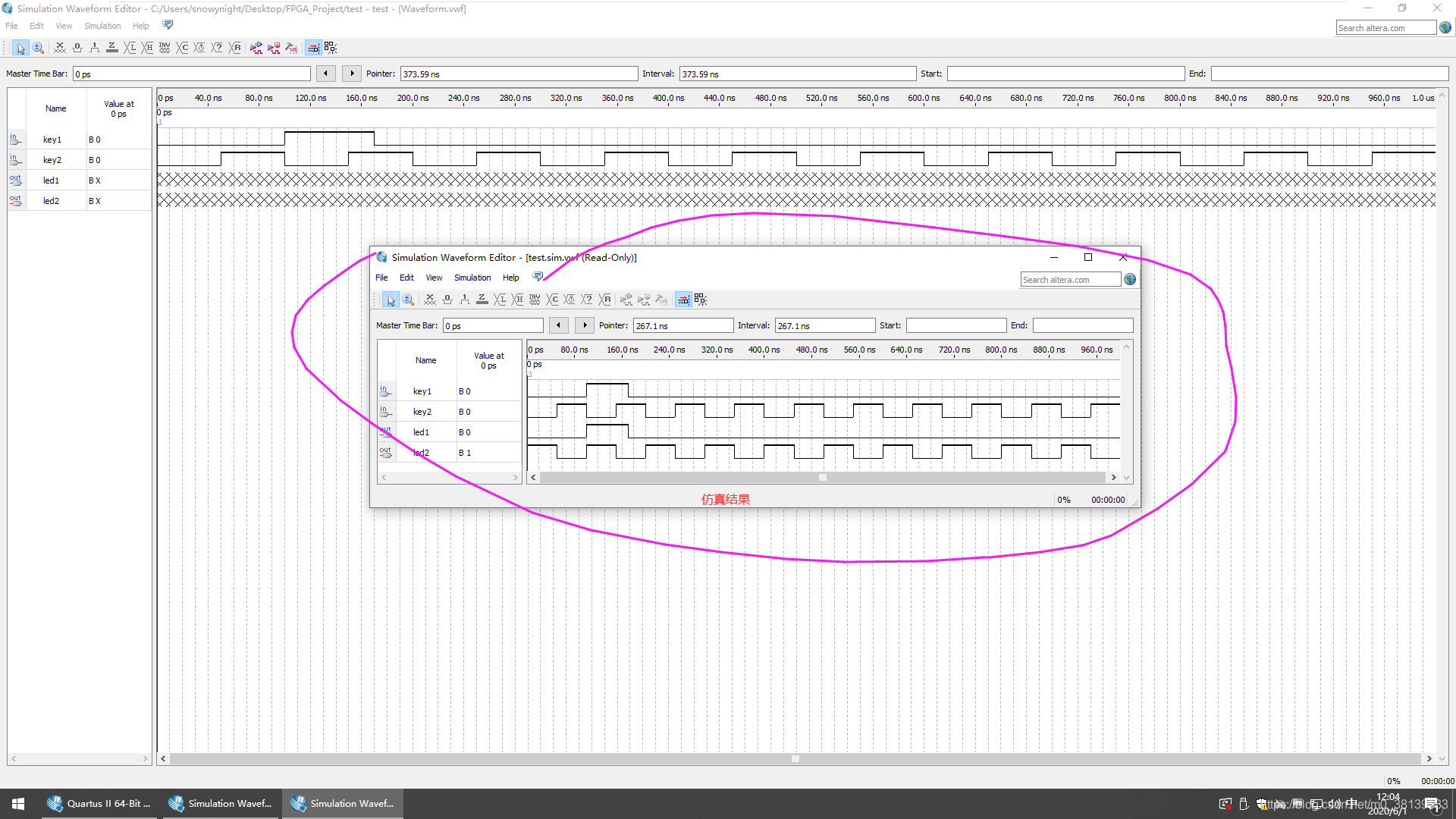

仿真

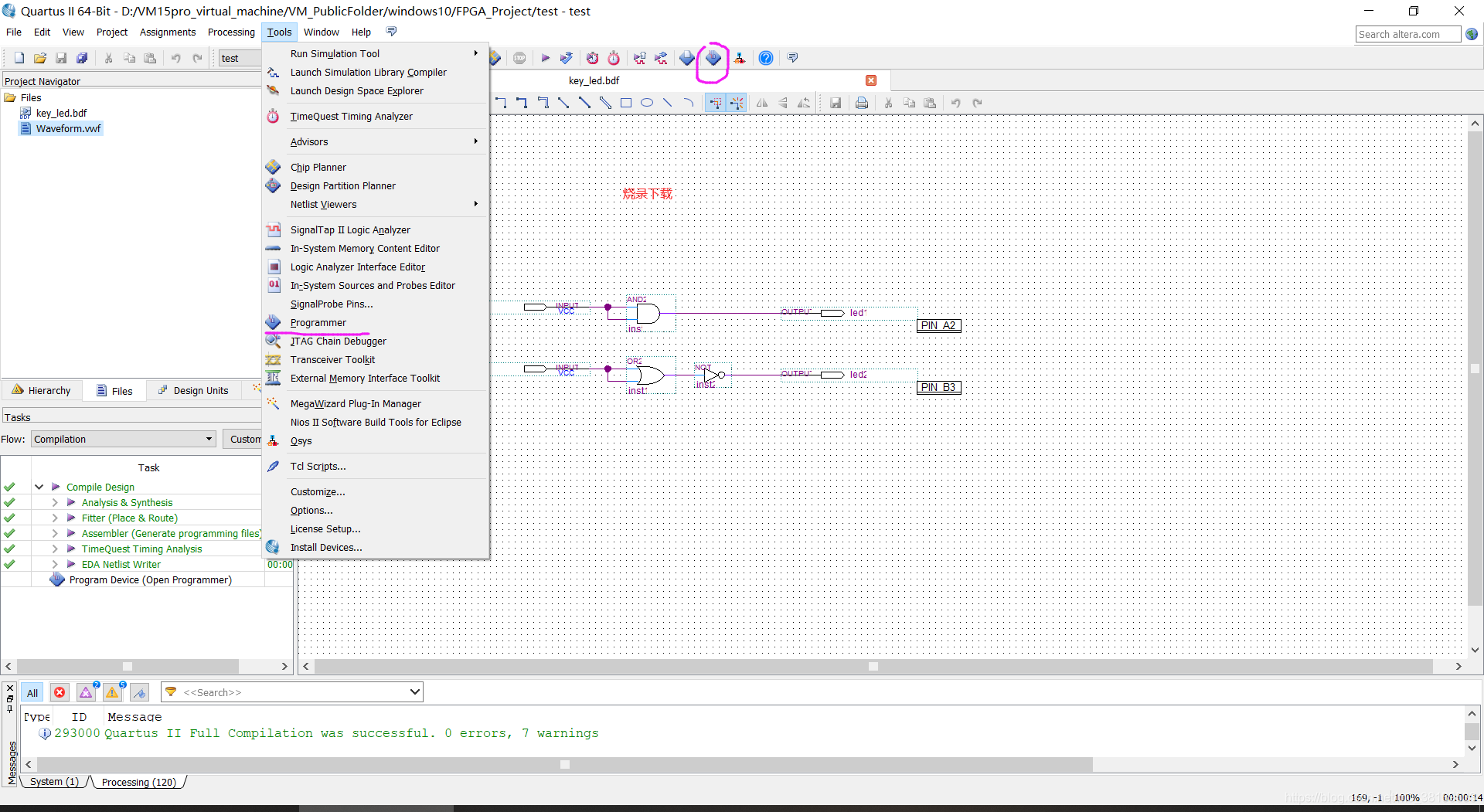

下载

基于verilog设计

新建工程及代码

• 新建工程

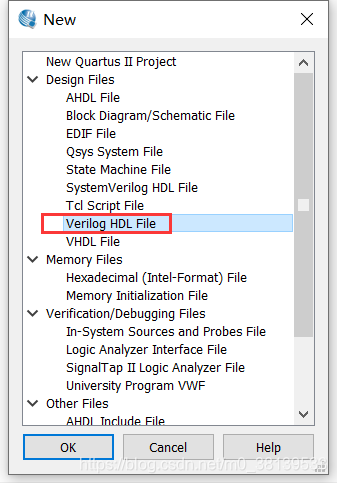

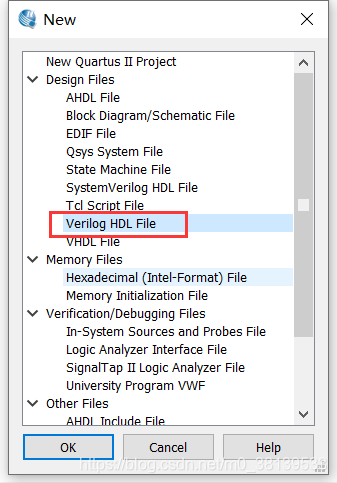

• 新建.v文件

• 二选一多路器代码如下

module alternative(  input a,  input b,  input s,  output out );  assign out = s ? a : b;  endmodule

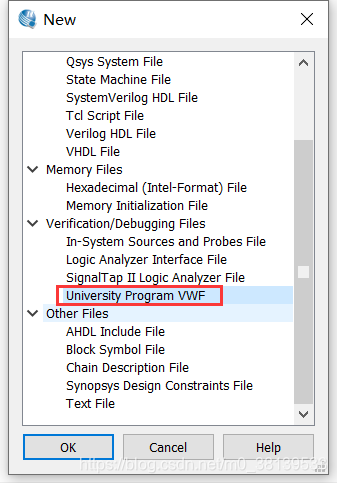

• 使用大学仿真,新建仿真文档

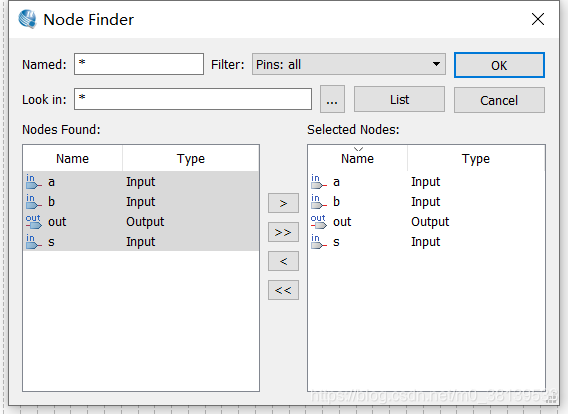

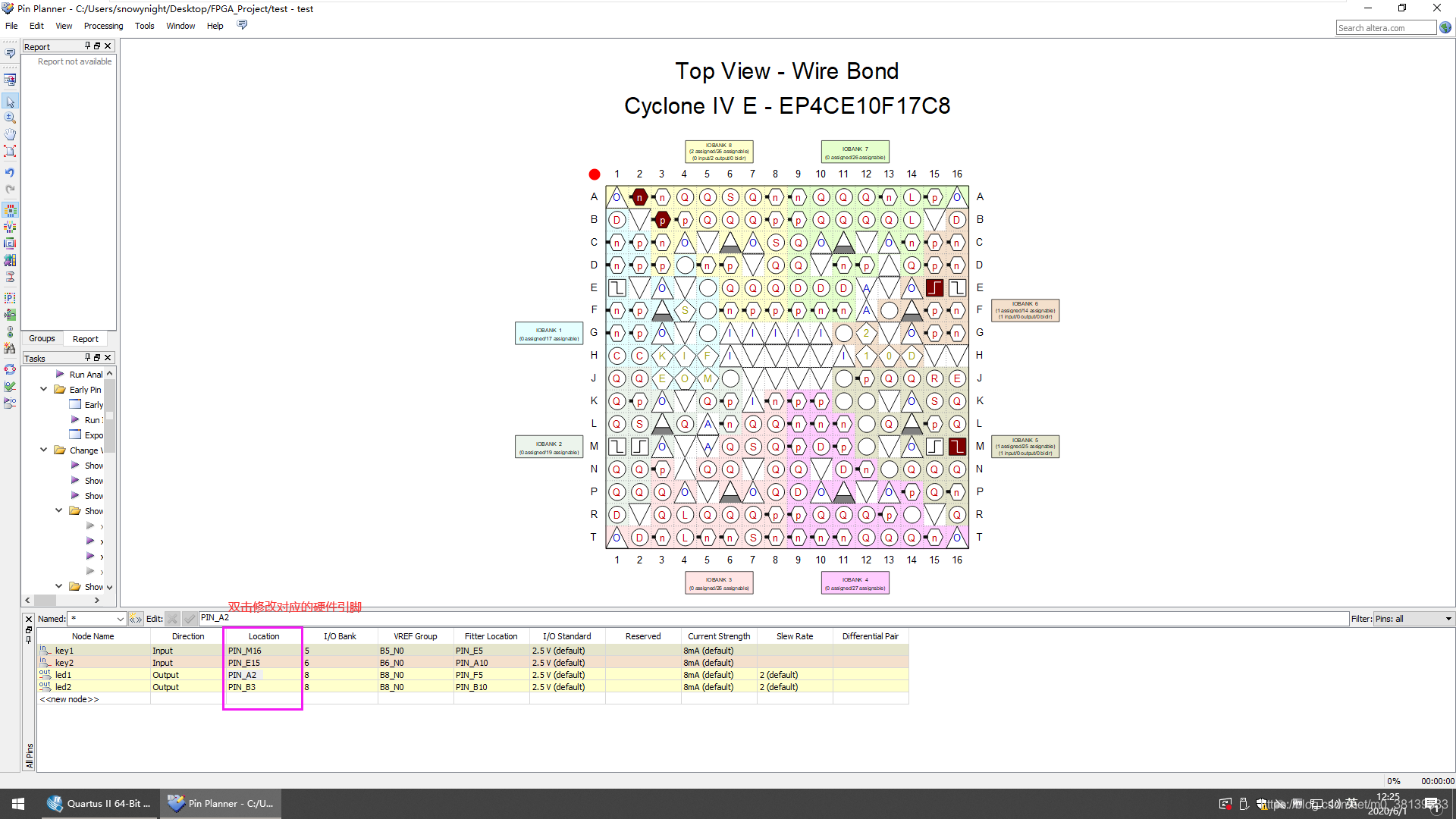

• 选择管脚

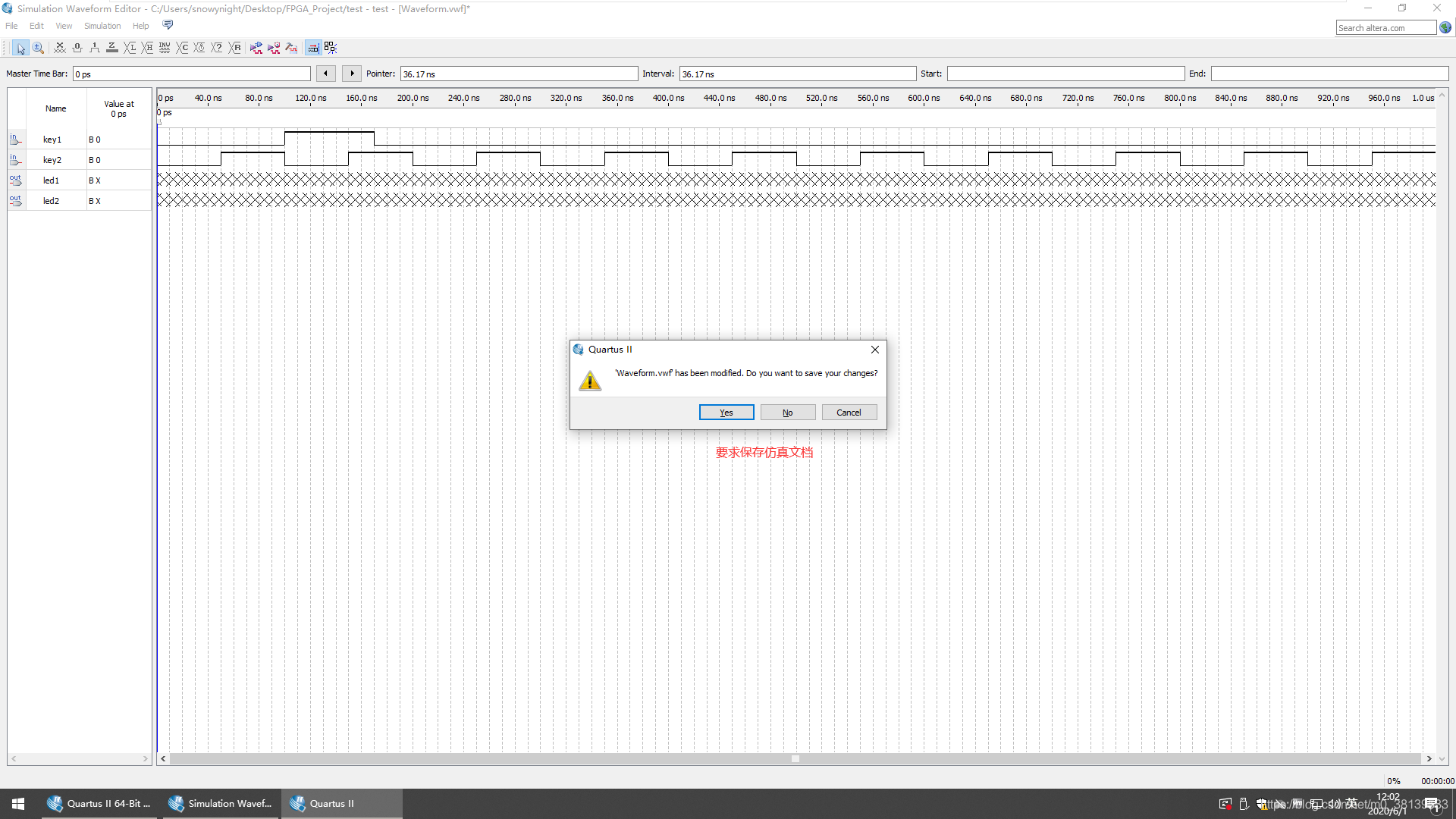

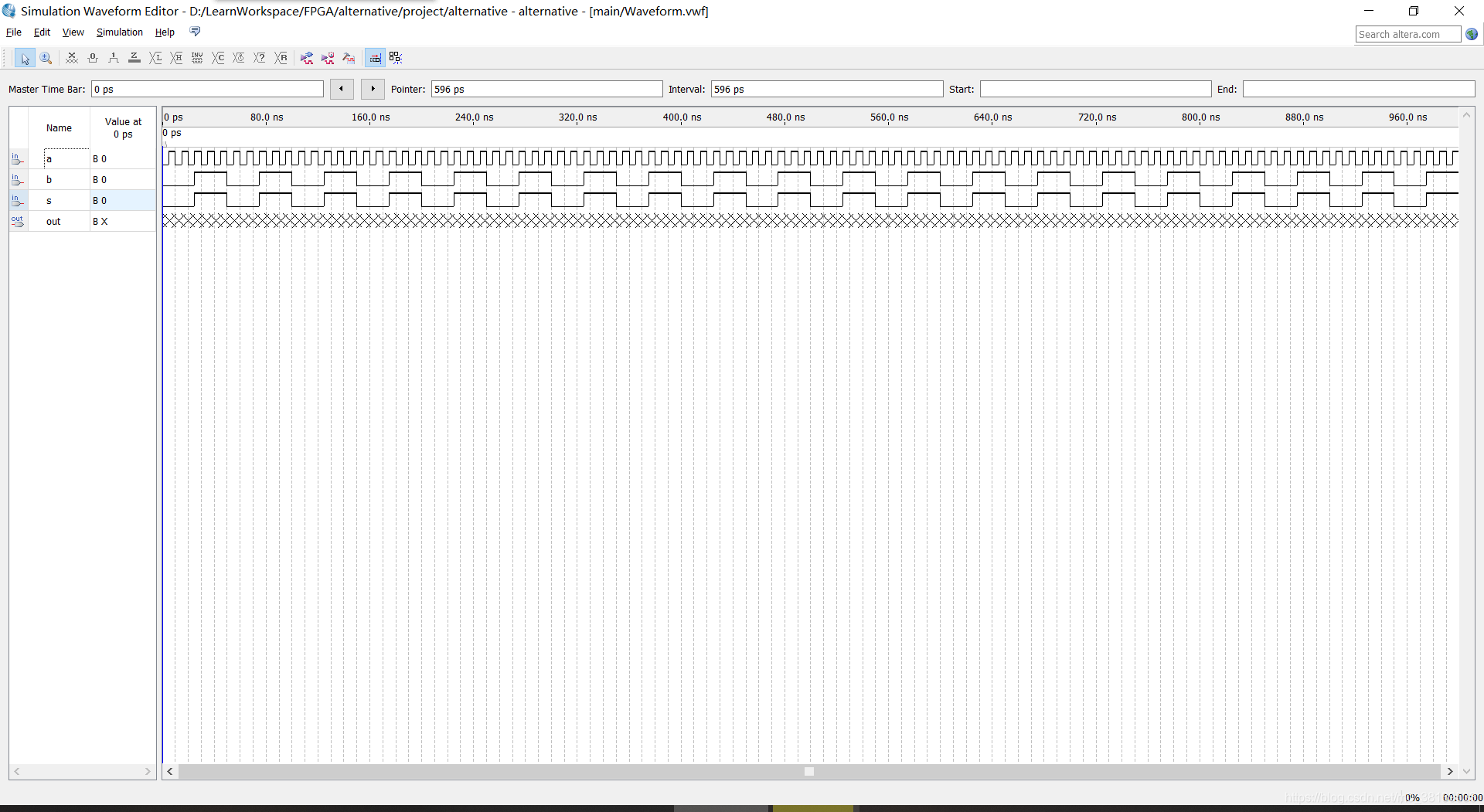

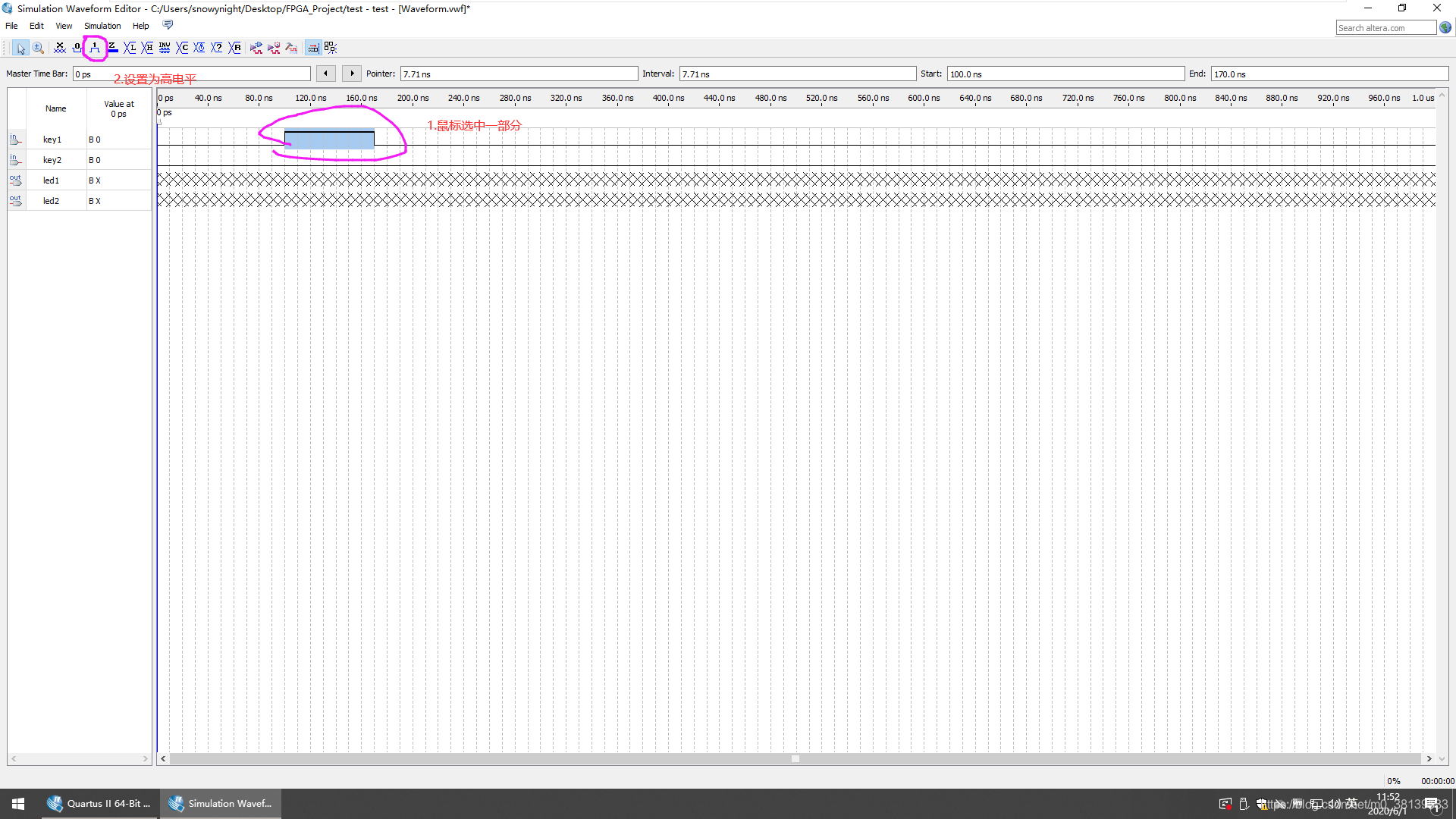

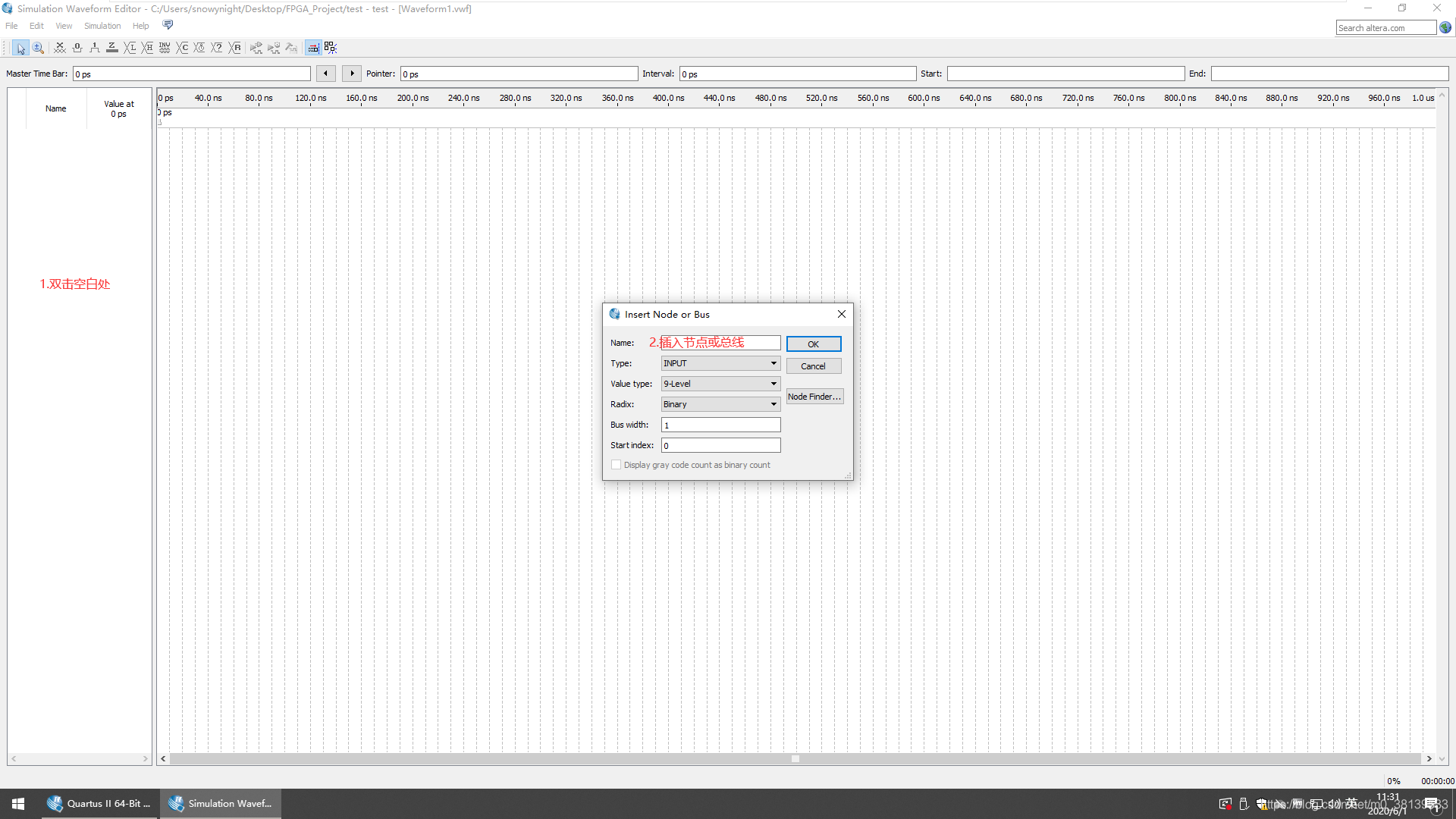

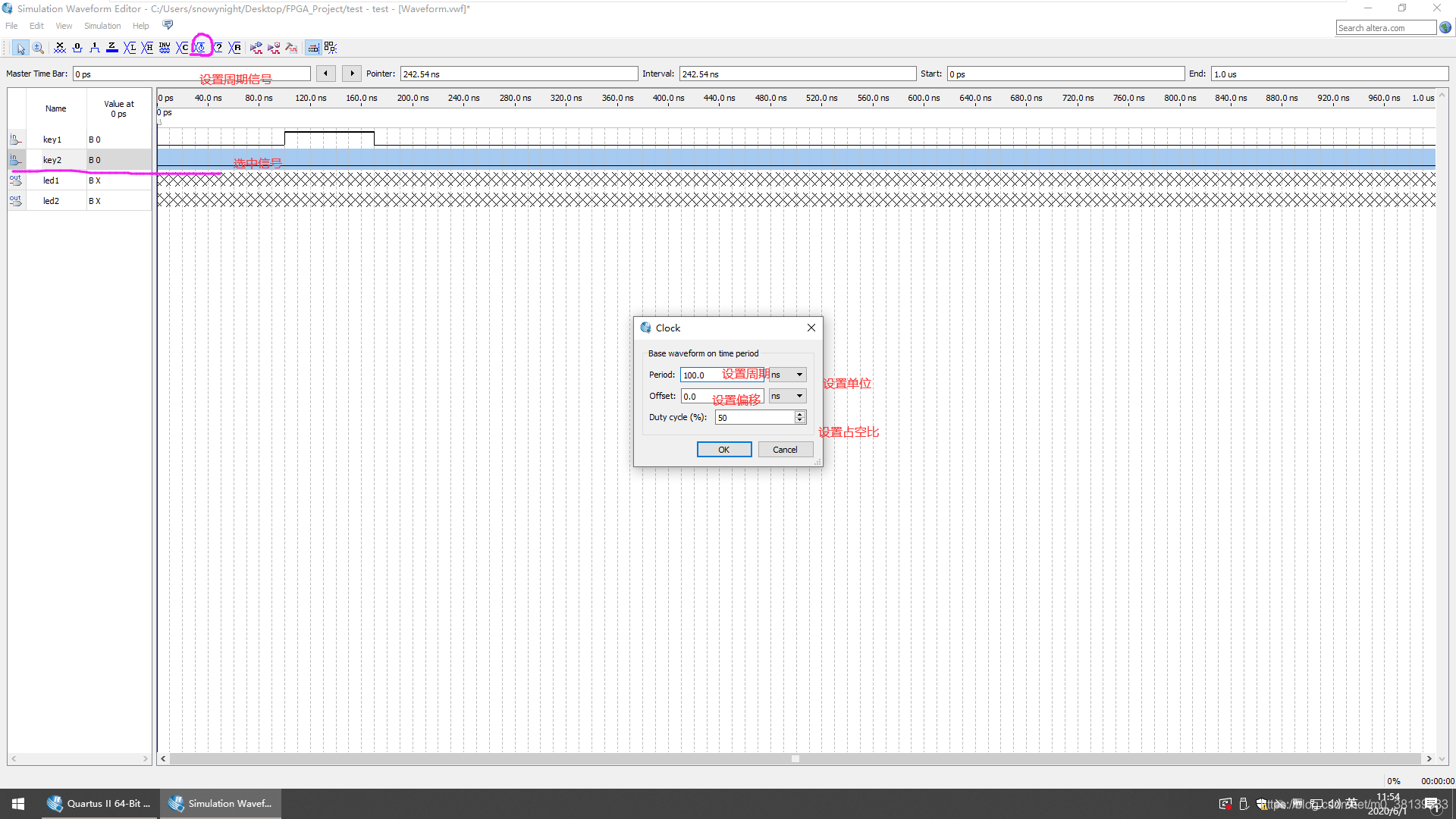

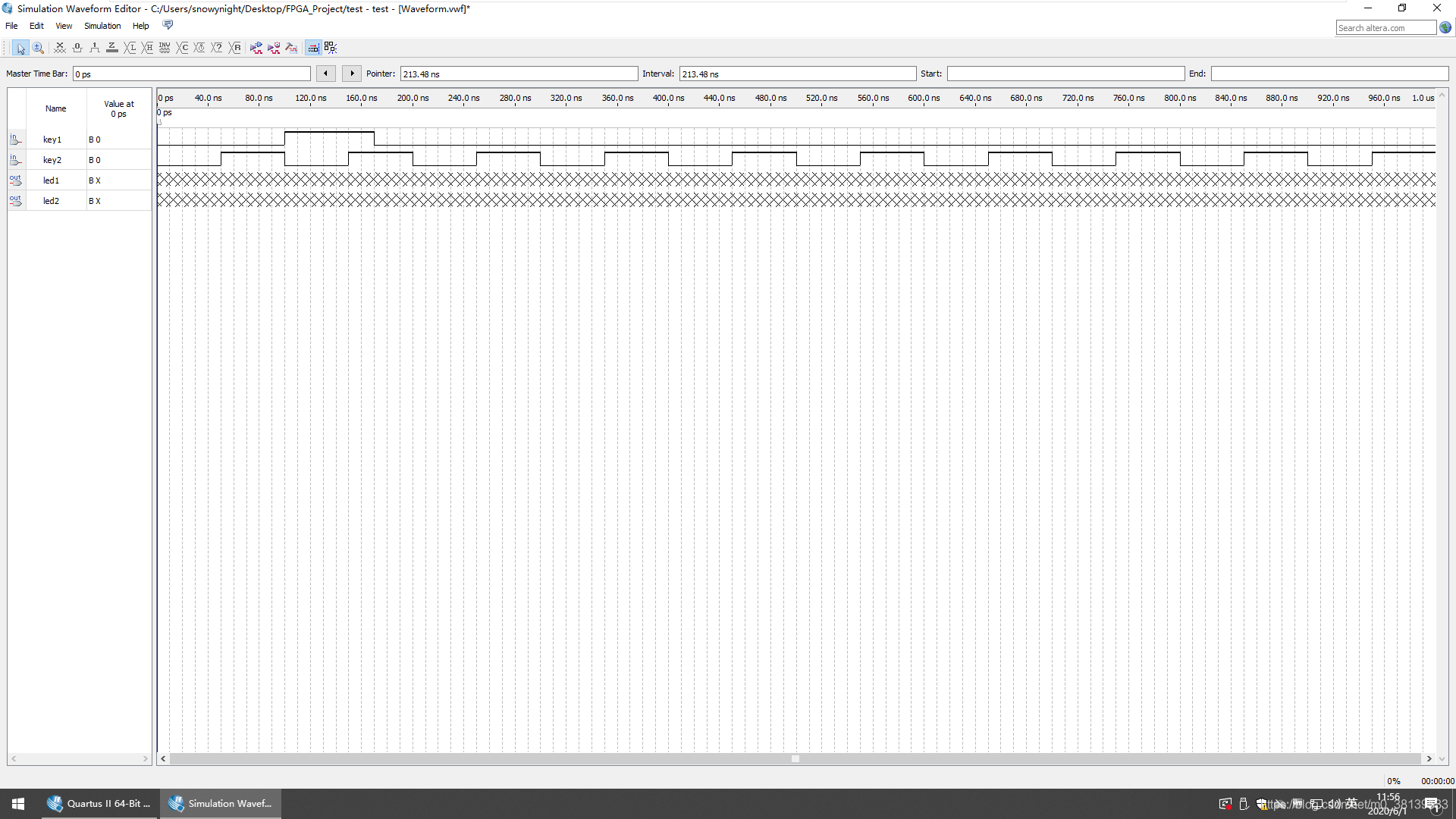

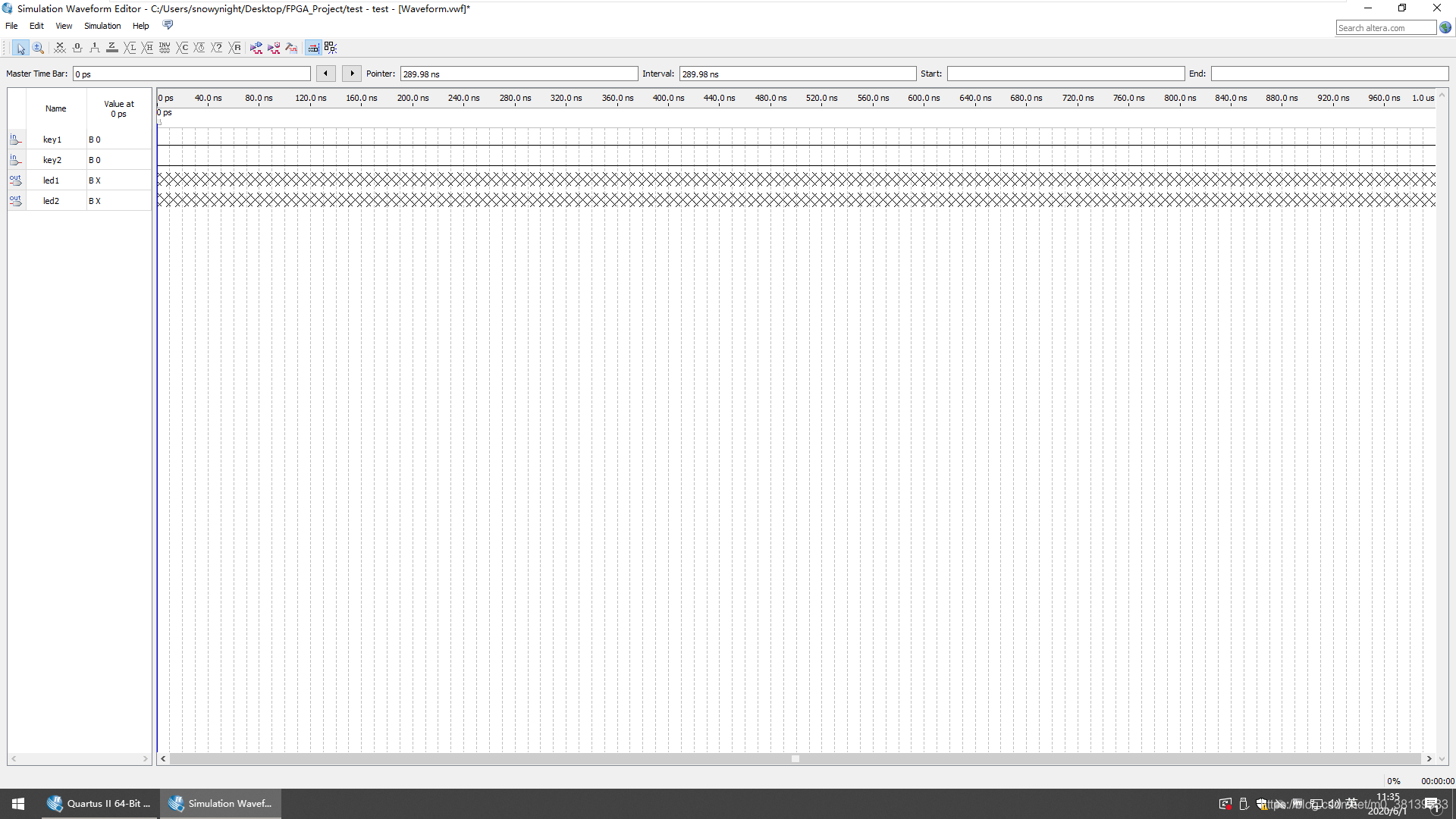

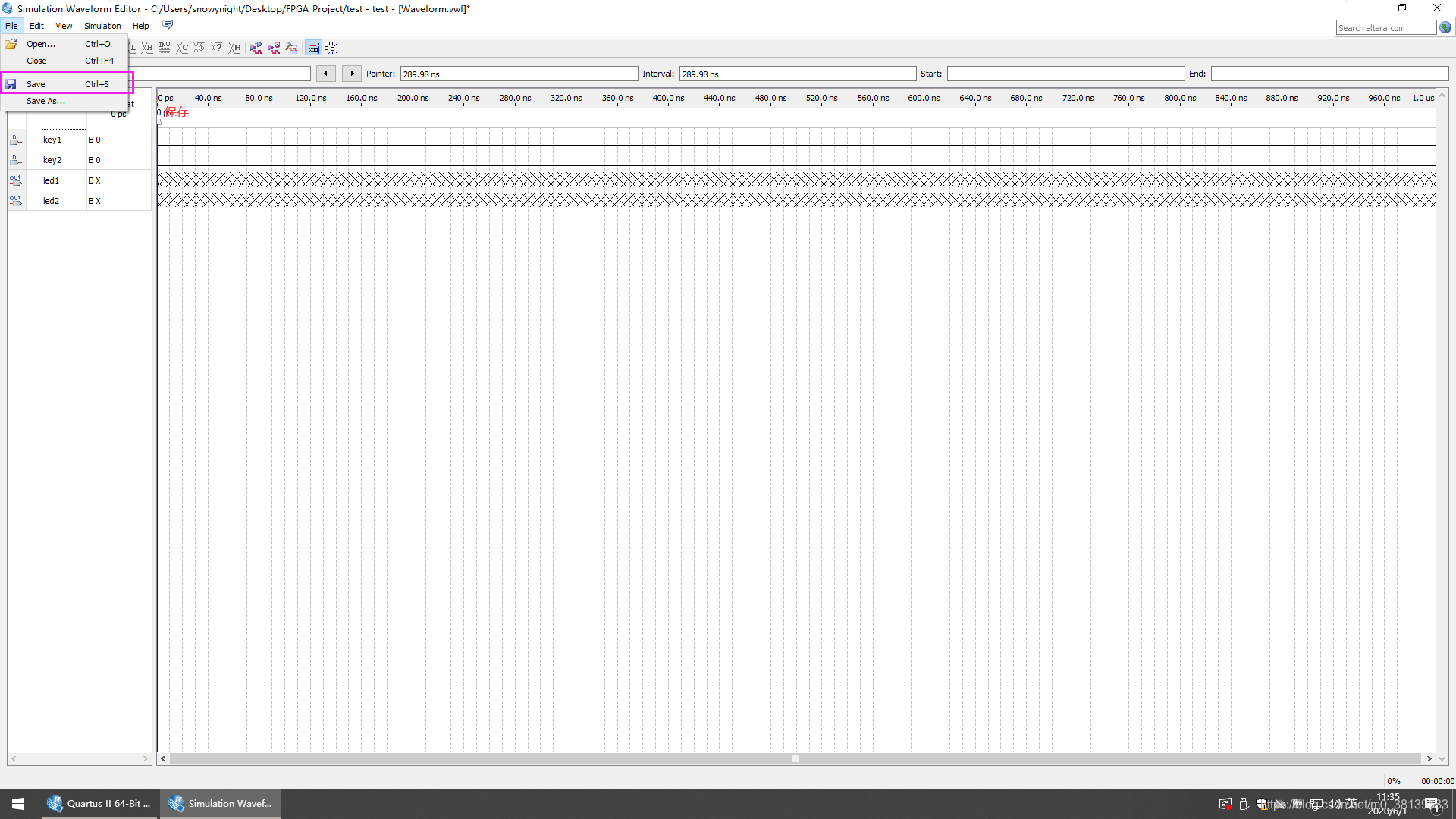

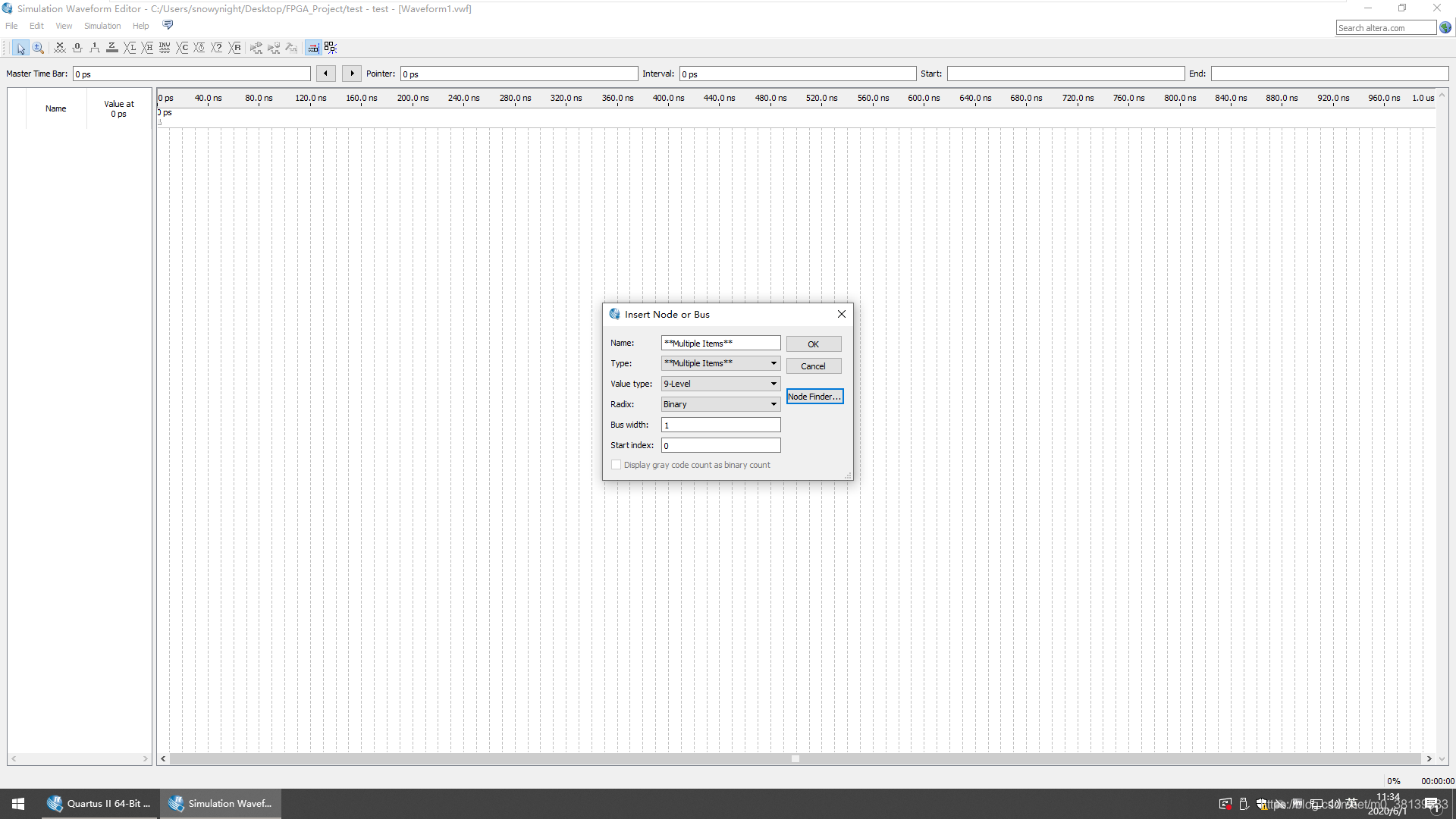

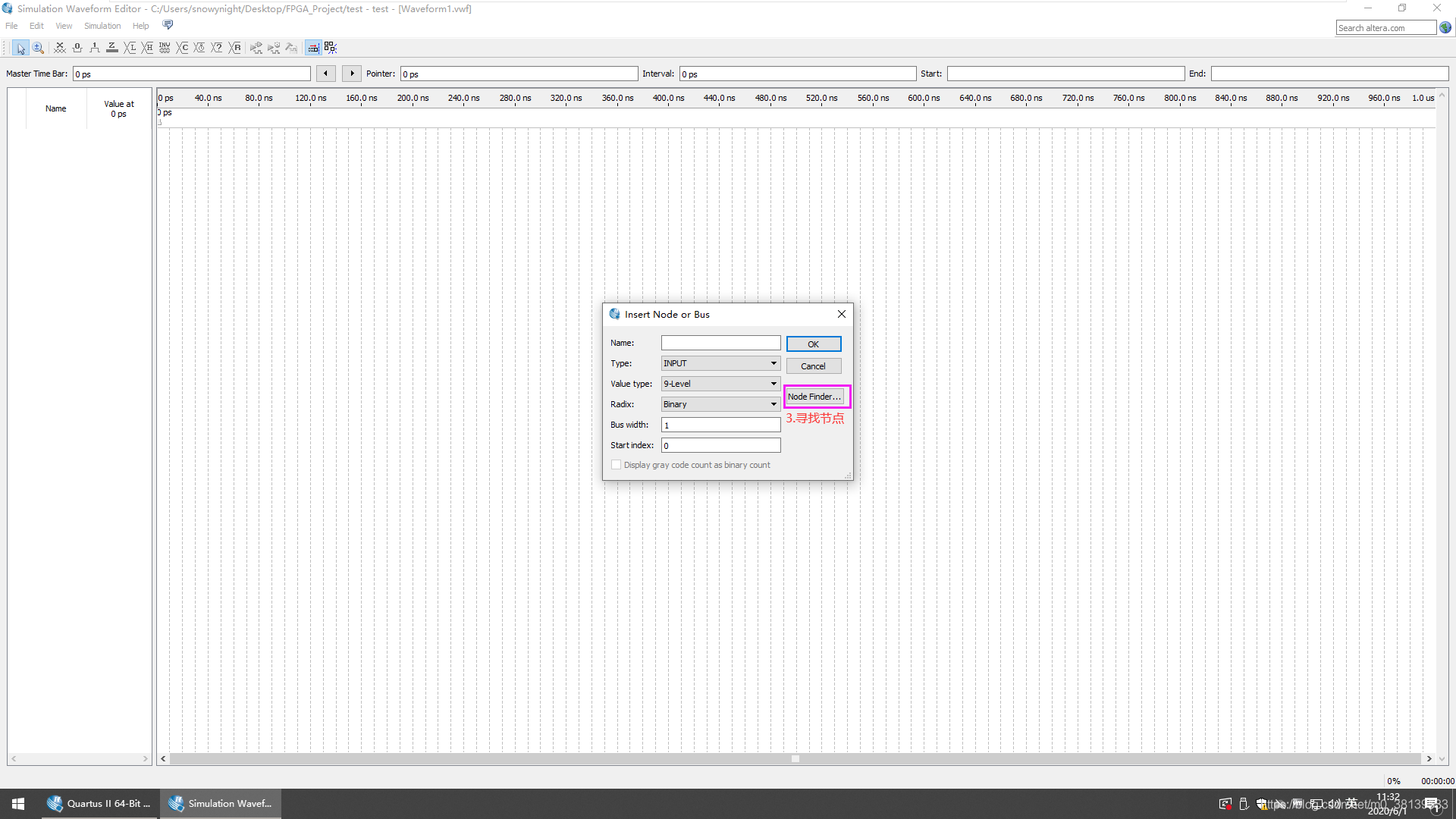

• 设置并仿真


使用modelsim仿真

• 确认安装的modelsim软件版本

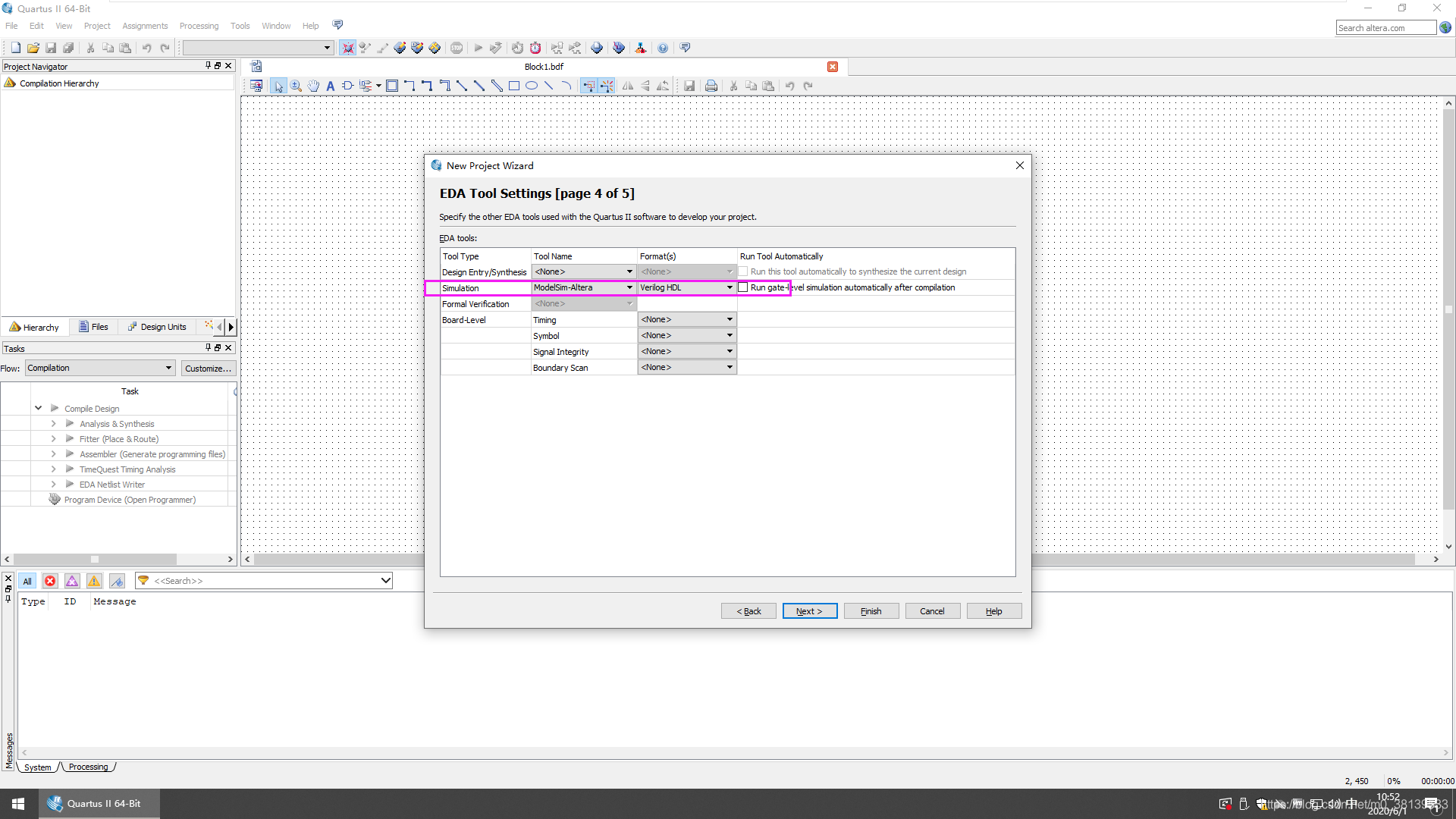

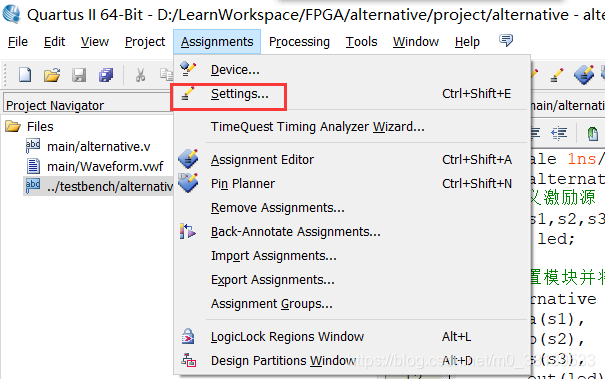

• 设置quartus软件和modelsim关联路径

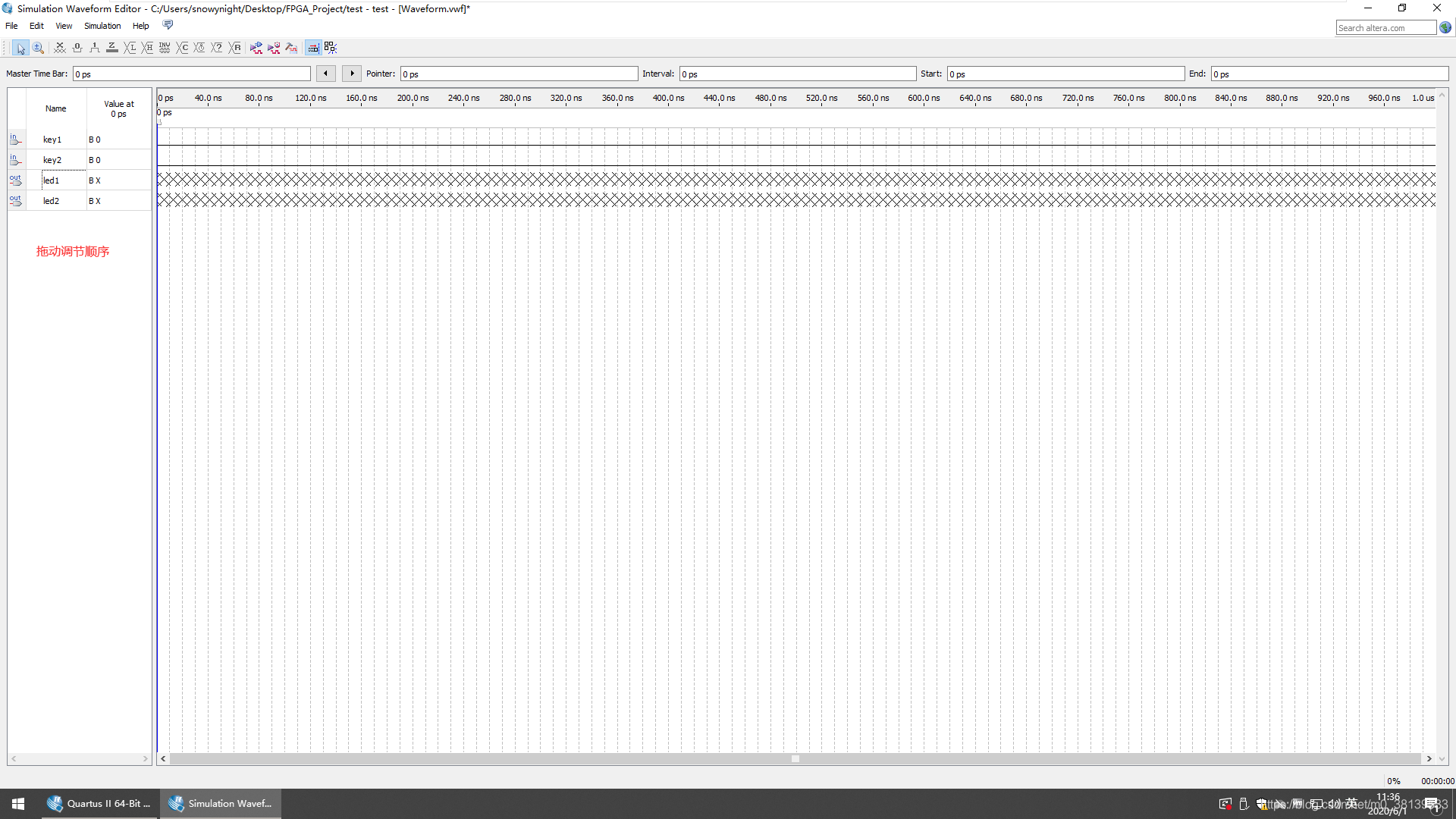

• 设计仿真激励: testbench

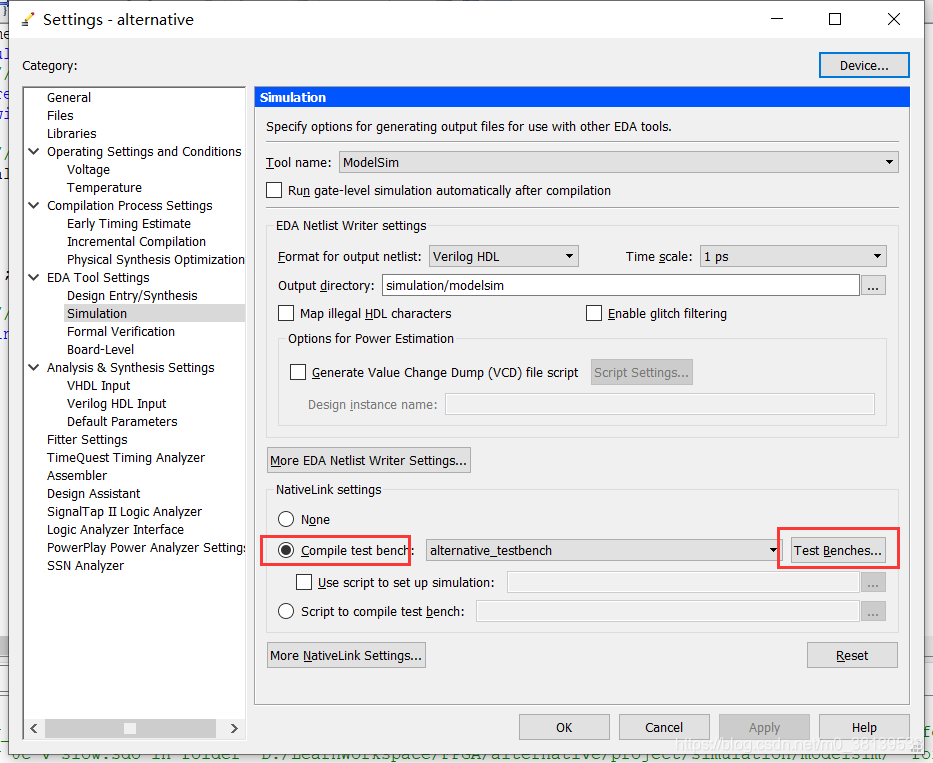

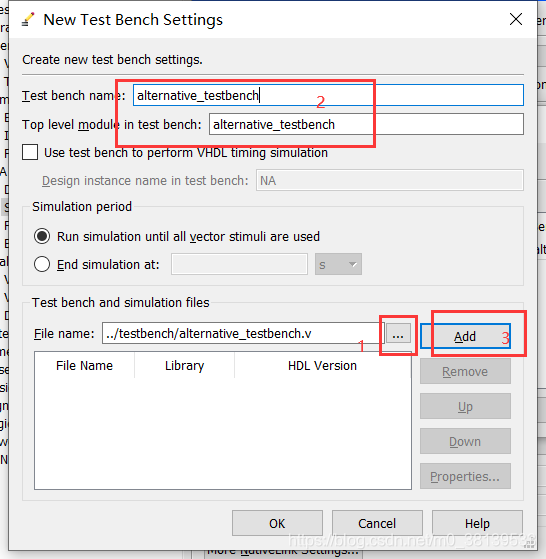

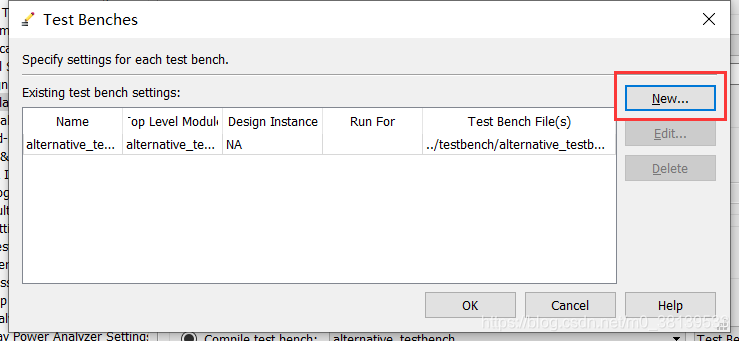

• 设置nativelink
• 运行仿真

新建.v文件用于设计仿真激励

仿真激励代码如下

`timescale 1ns/1ns //时间刻度 module alternative_testbench(); //定义激励源  reg s1,s2,s3;  wire led; //配置模块并将激励输入模块  alternative alternative_simulation( .a(s1), .b(s2), .s(s3), .out(led) ); //仿真  initial begin   s1 = 0; s2 = 0; s3 = 0;//改变激励   #100;//延时100个时间刻度      s1 = 1; s2 = 0; s3 = 0;//改变激励   #100;//延时100个时间刻度      s1 = 0; s2 = 1; s3 = 0;//改变激励   #100;//延时100个时间刻度      s1 = 1; s2 = 1; s3 = 0;   #100;      s1 = 0; s2 = 0; s3 = 1;   #100;      s1 = 1; s2 = 0; s3 = 1;   #100;      s1 = 0; s2 = 1; s3 = 1;   #100;      s1 = 1; s2 = 1; s3 = 1;   #100;   $stop;  end endmodule

配置软件关联

新建脚本文件

添加脚本文件

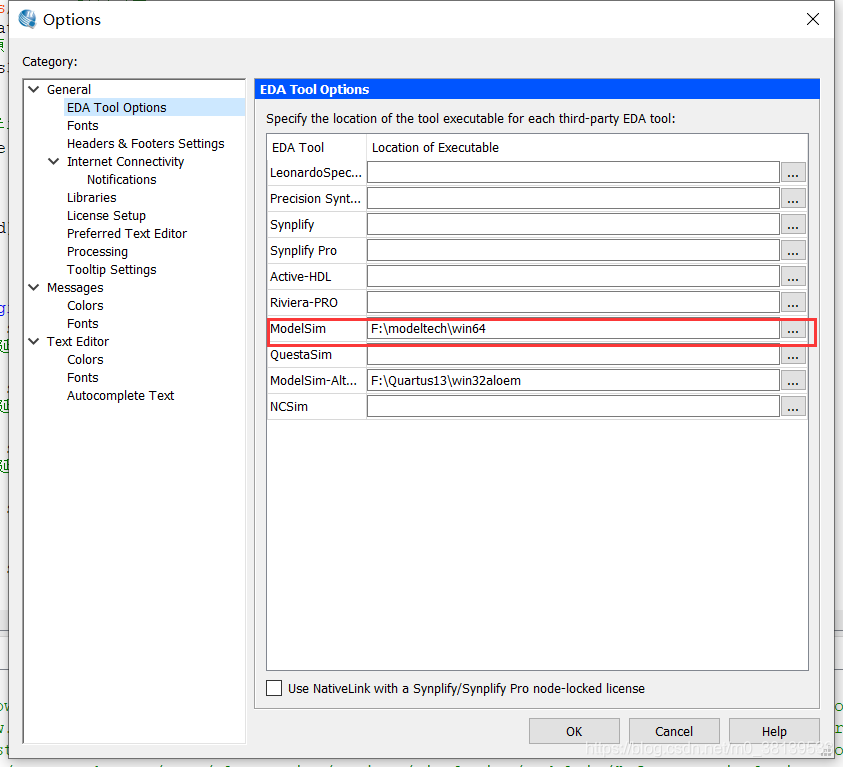

配置modelsim路径

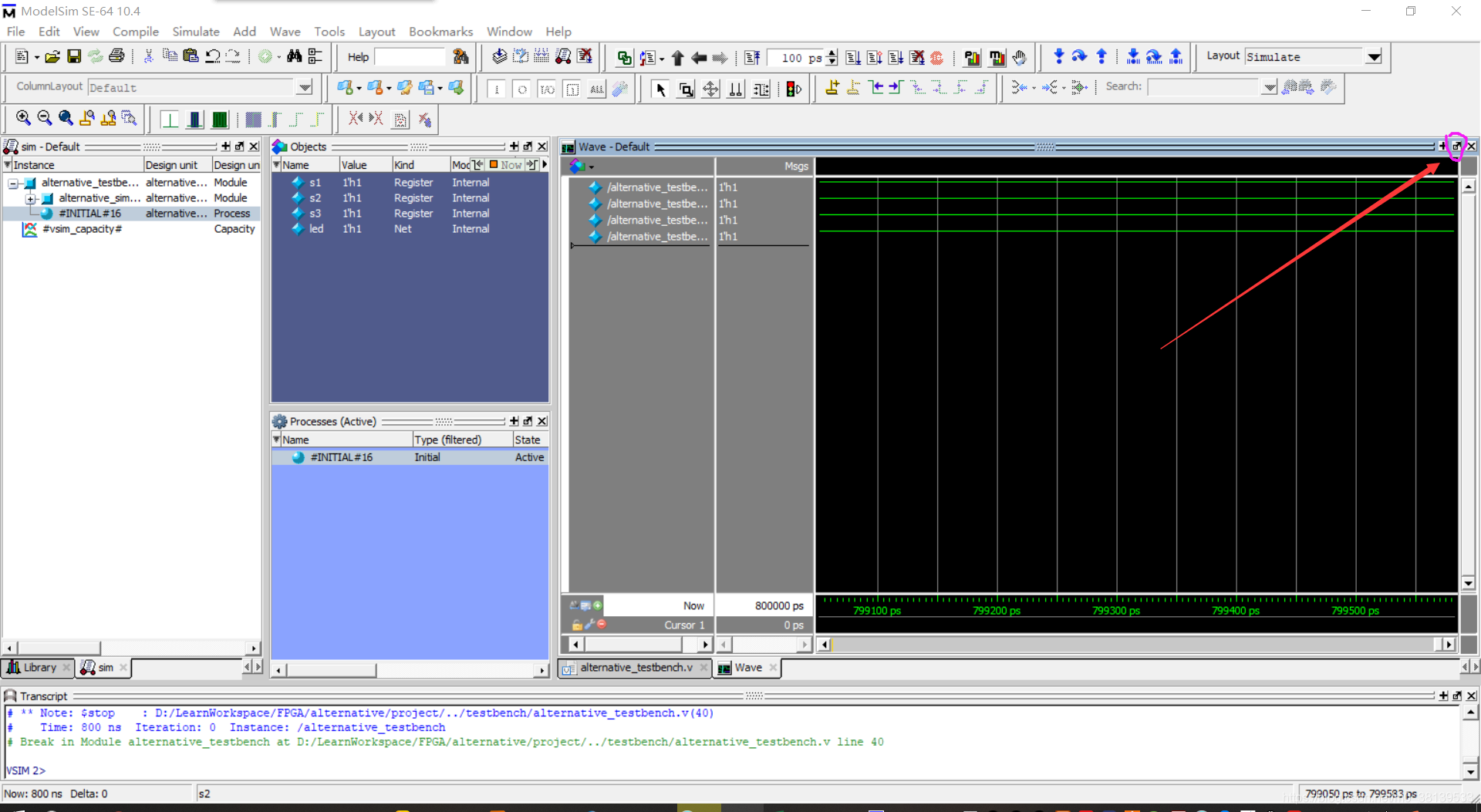

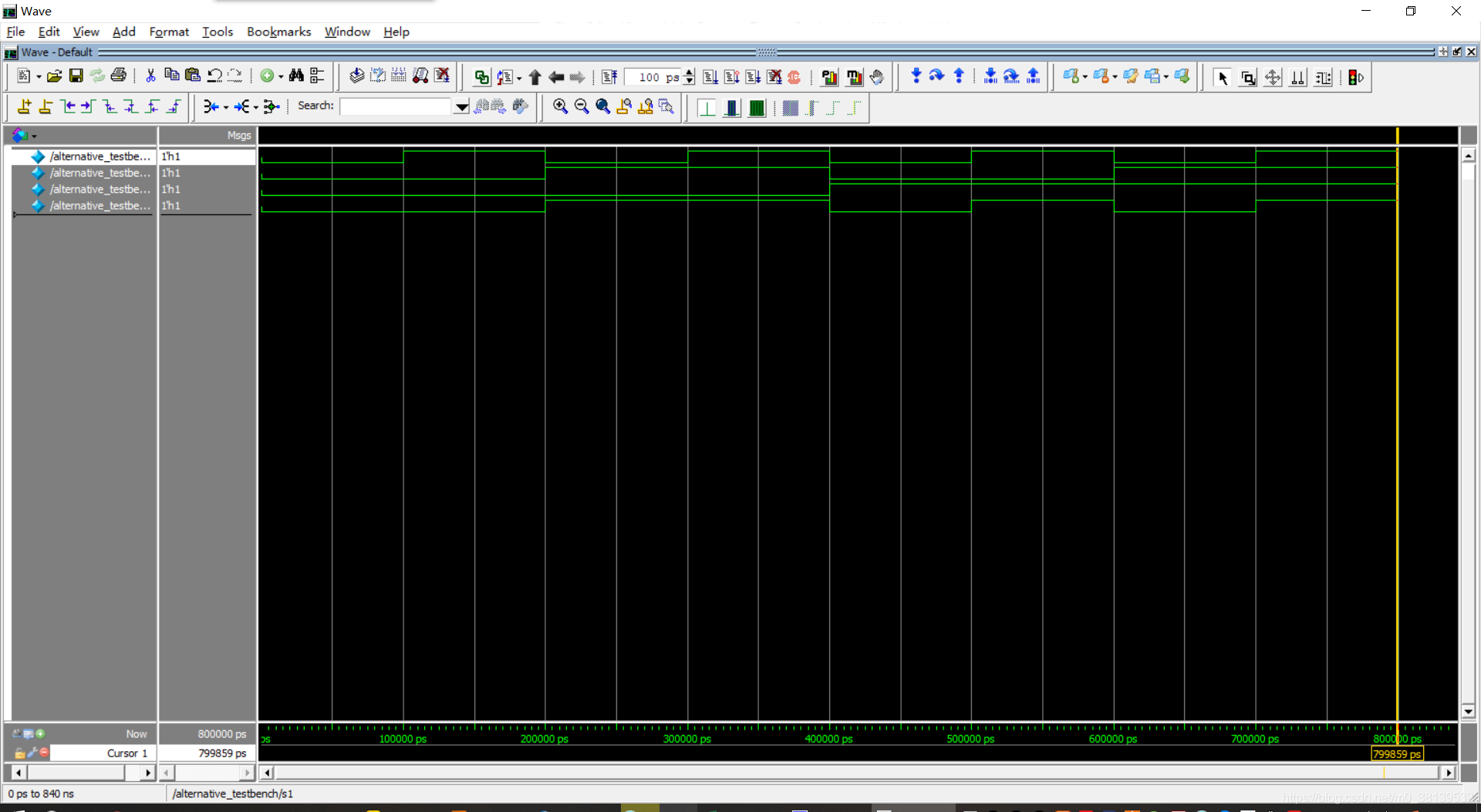

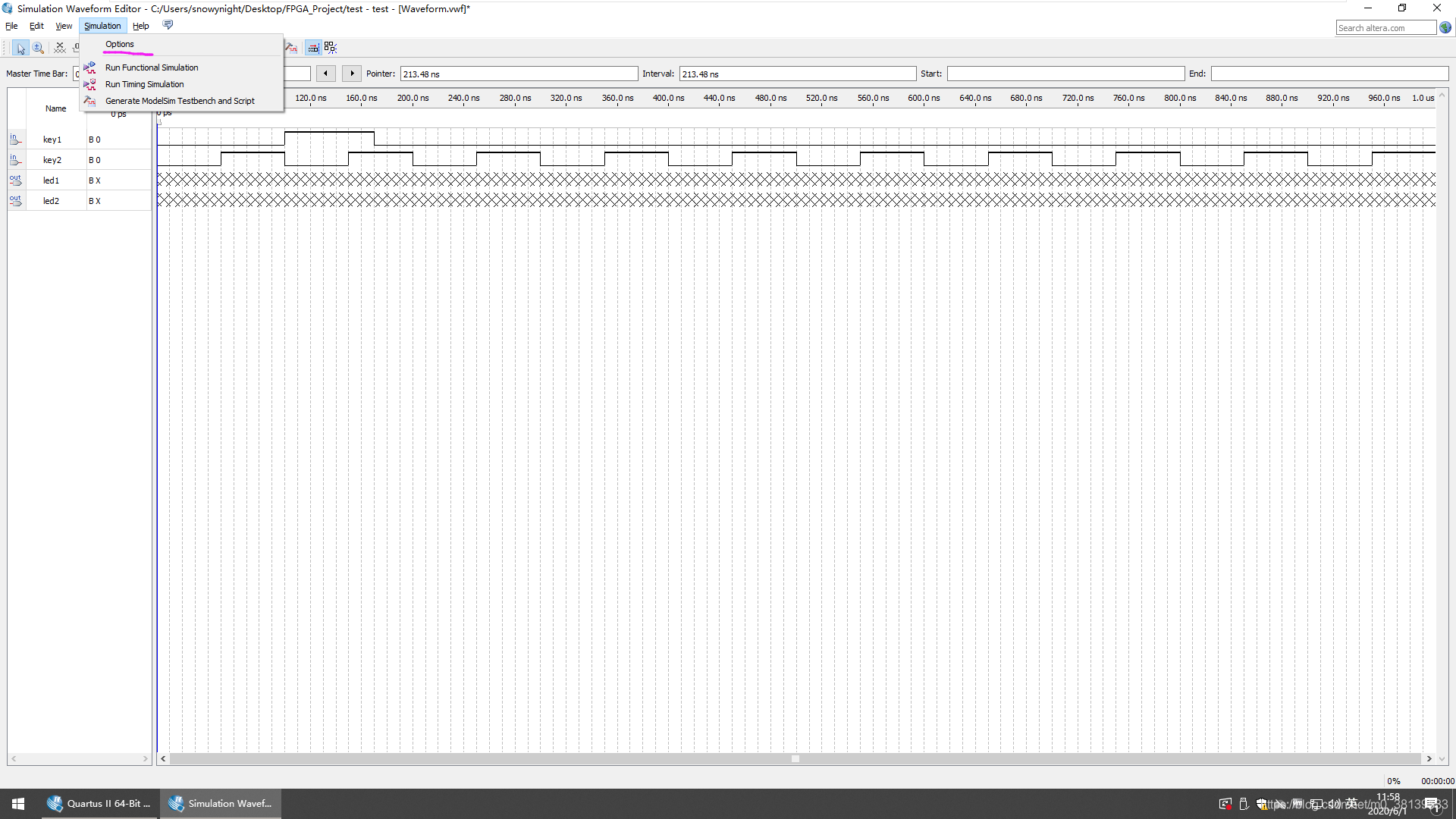

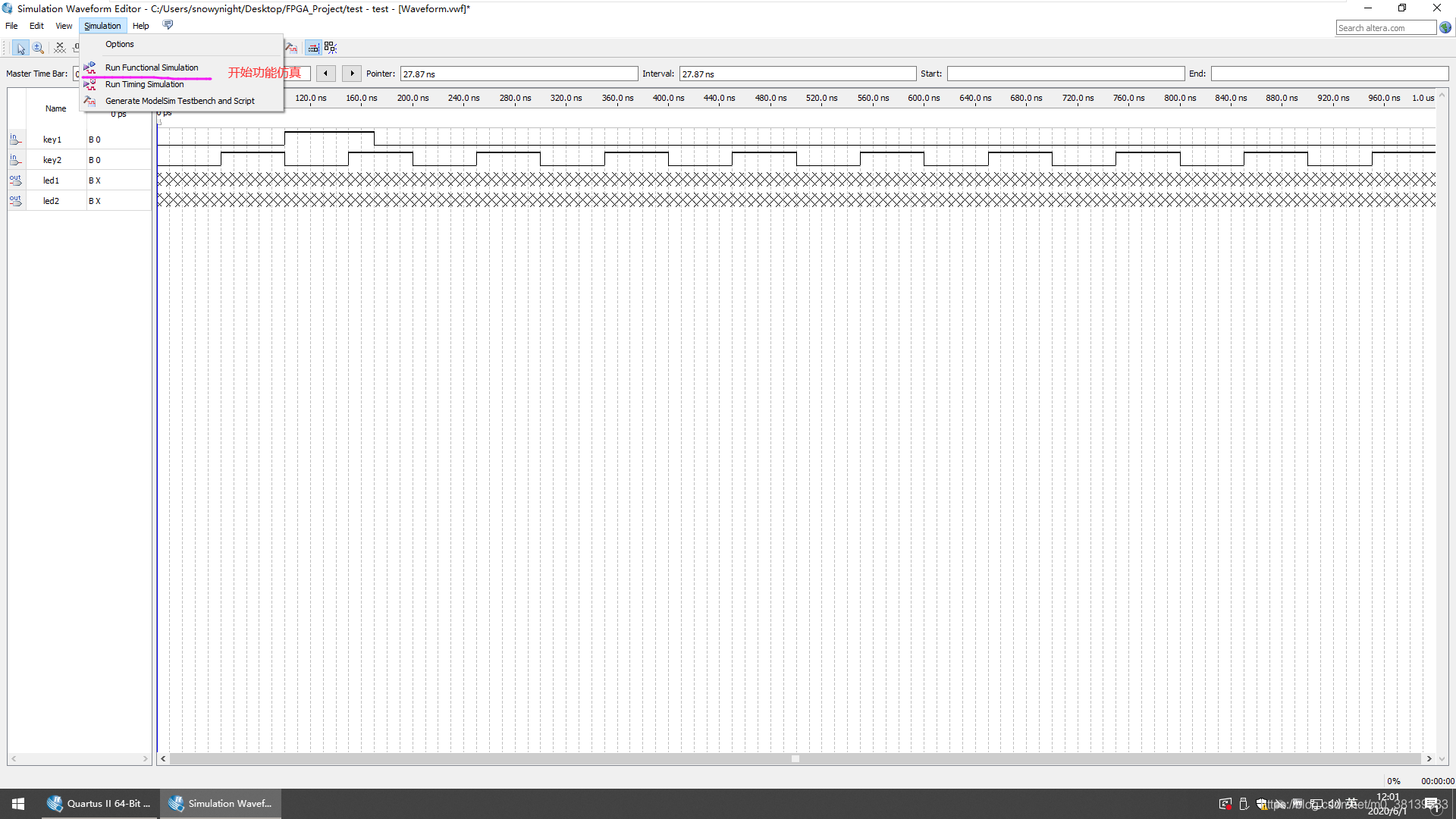

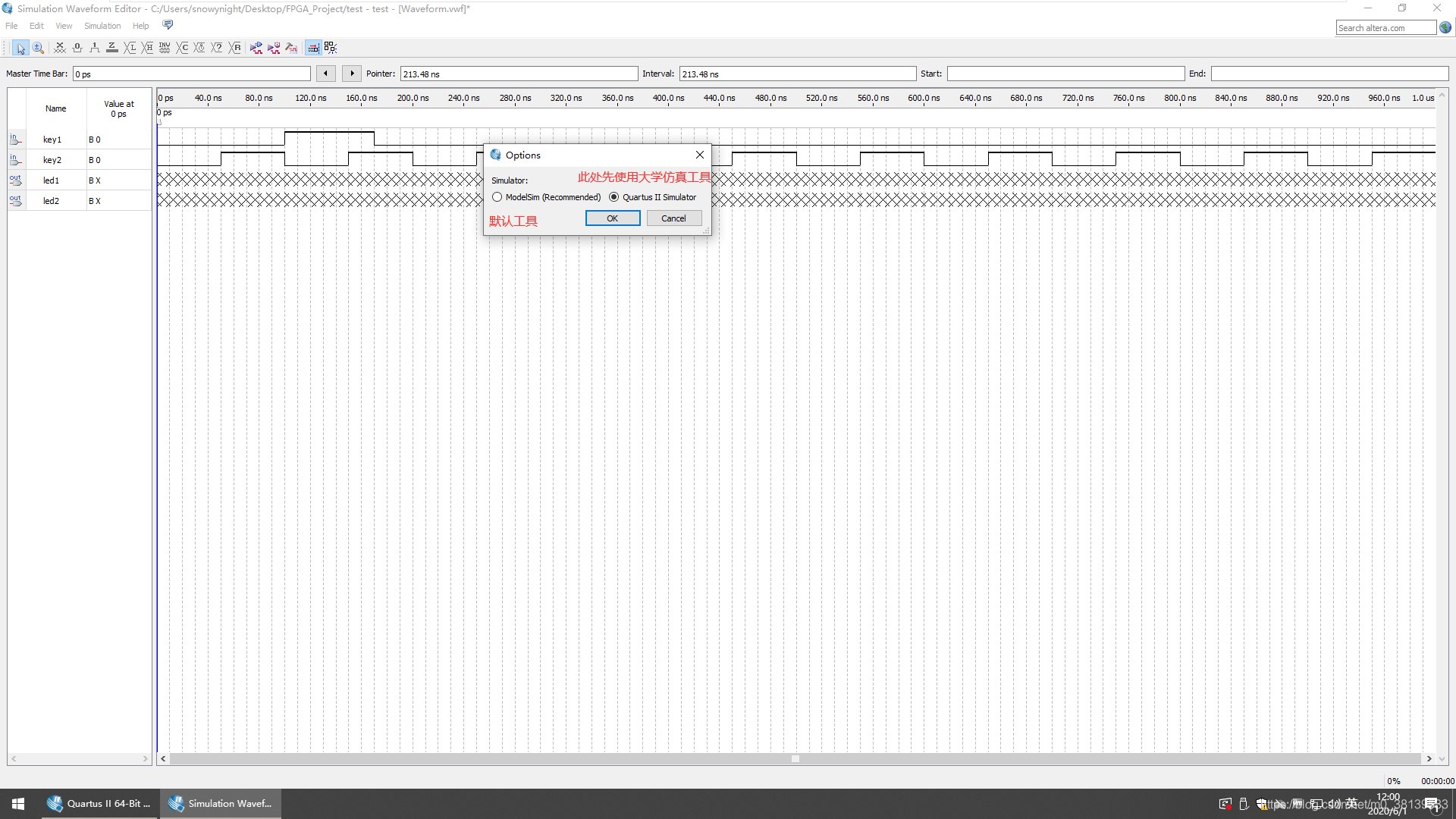

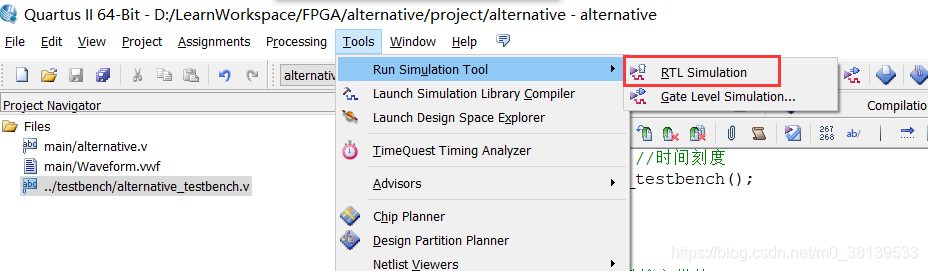

开始功能仿真,(下面那个是时序仿真)

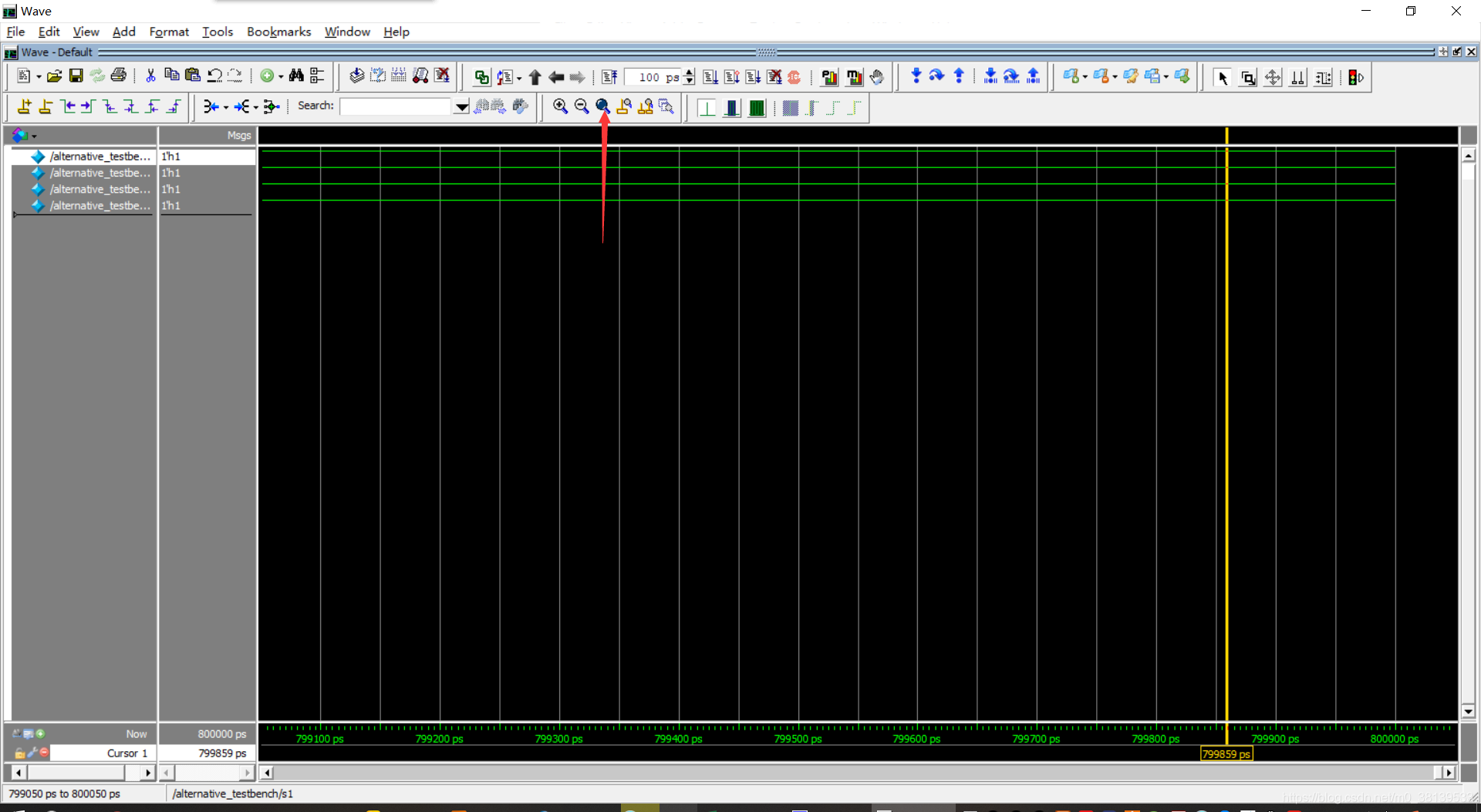

放大窗口

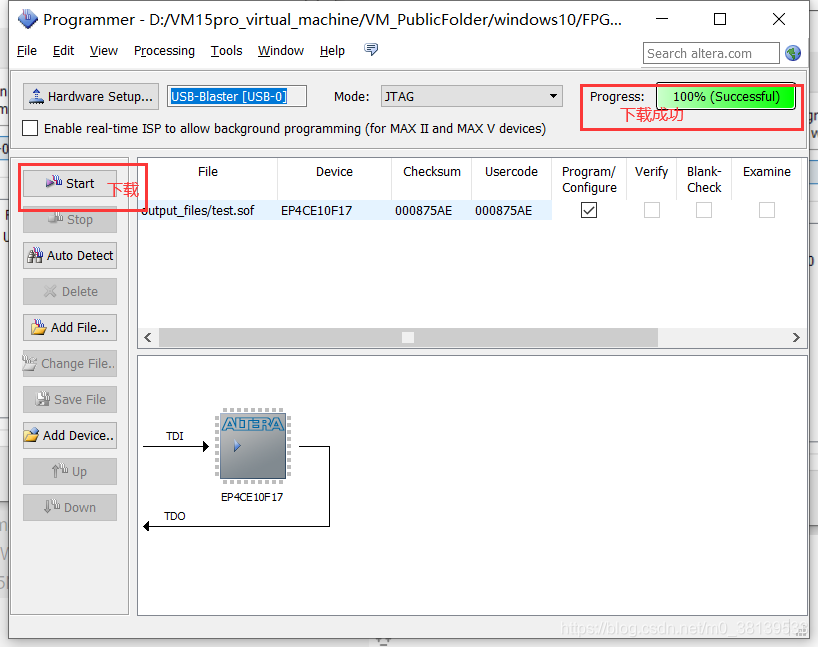

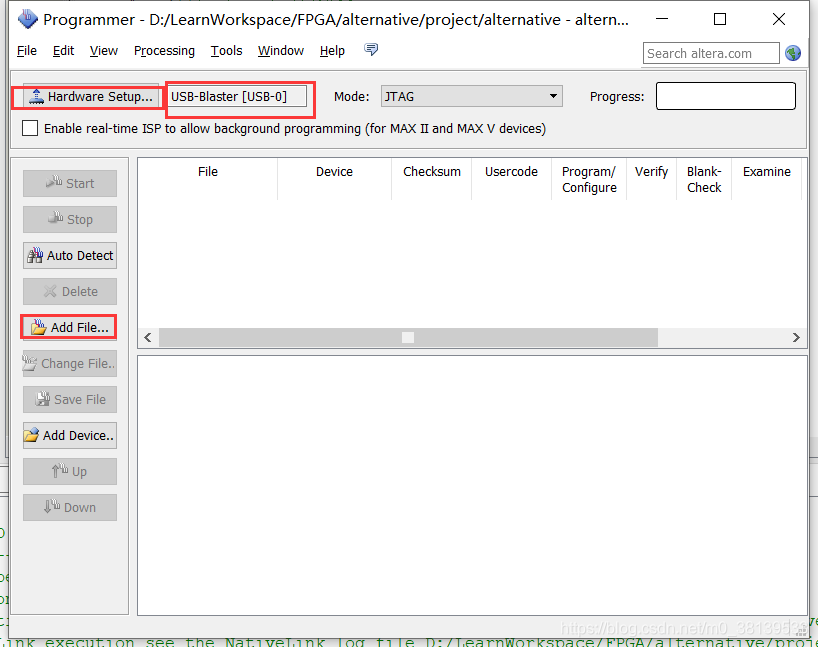

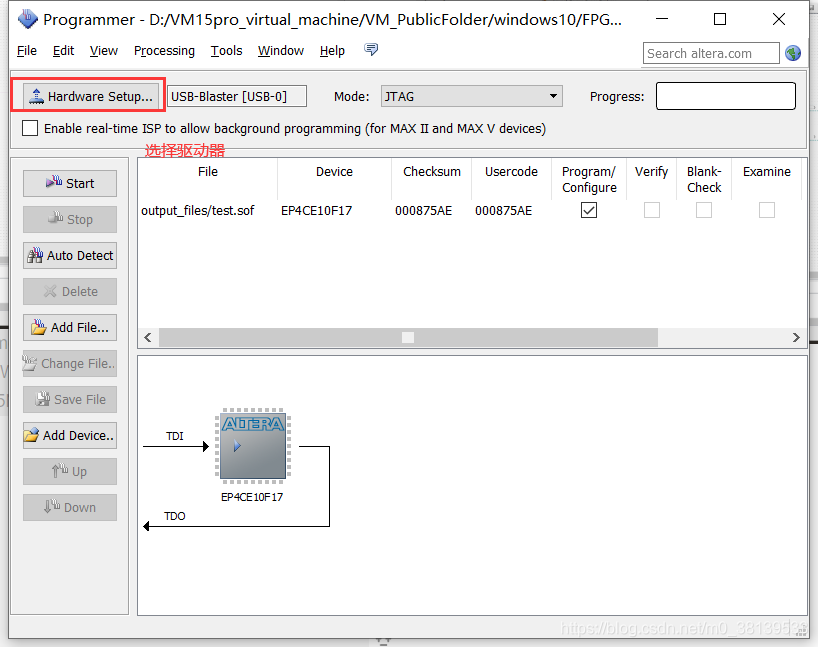

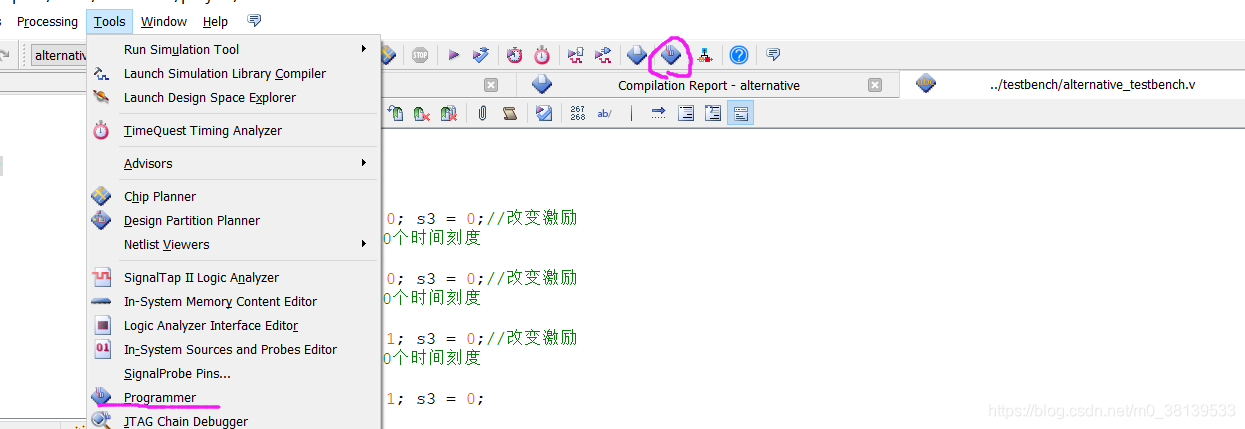

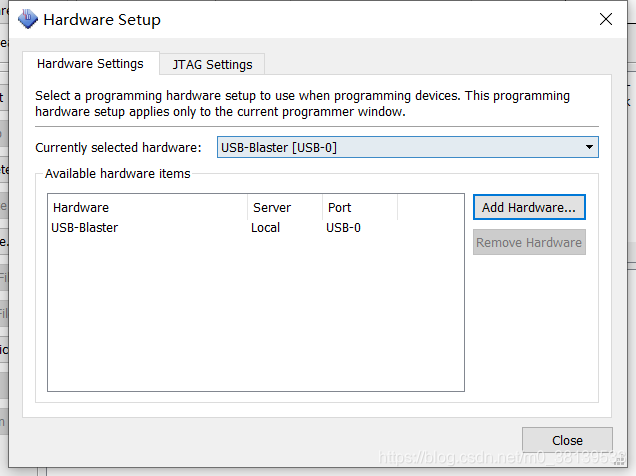

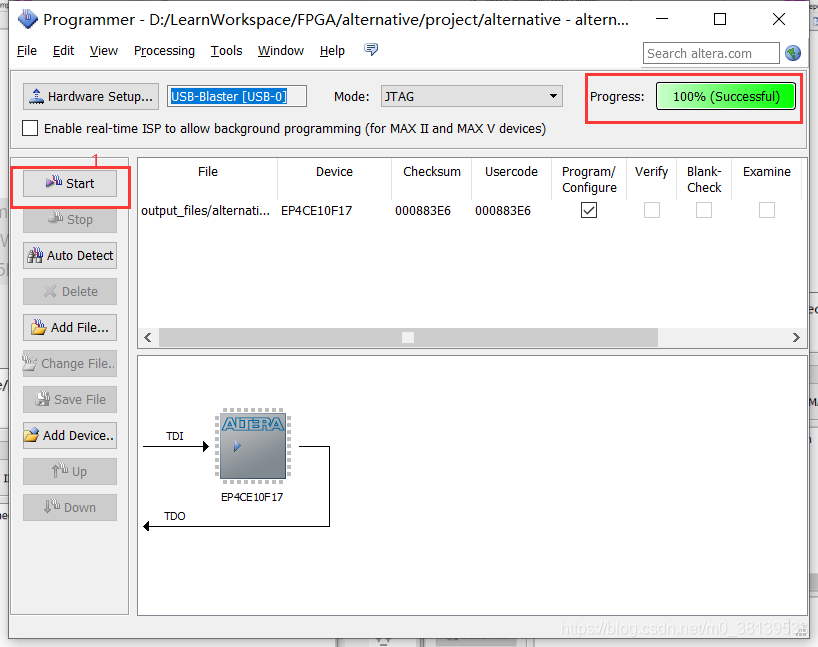

下载

加载文件

verilog语法

模块module – endmodule

• Verilog HDL程序是由模块构成的。
• 每个模块的内容都是嵌在module和endmodule两个语句之间。
• 每个模块实现特定的功能。
• 模块可以进行层次嵌套。

模块的结构

module <模块名> (<端口列表>) <I/O说明> <内部信号声明> <功能定义> endmodule

module led ( /* 端口列表 */  input clk, //输入端口  output [3:0]follow_led //输出端口4个 ); endmodule

always过程块

• 当敏感信号表达式的值改变时候，就执行一遍块内语句。
• 同时always过程块是不能够嵌套使用的。

模板

always @(<敏感信号表达式>) begin //过程赋值     //if语句       //case语句     //while、repeat、for语句     //task、function调用 end

//上升沿触发，高电平清0有效 always @(posedge clk or posedge clear)

always @(posedge clk or negedge clear) begin if(!clear)//当clear==0时候，always会由事件驱动             qout=0; else             qout=in; end

initial过程块

• initial语句主要面向功能模拟，通常不具有可综合性。

• 模拟0时刻开始执行，只执行一次

• 同一模块内的多个initial过程块，模拟0时刻开始并行执行。

• initial与always语句一样，是不能嵌套使用的。即在initial语句中不能再次嵌套initial语句块。

initial模板

initial begin     语句1；     语句2；     ...... end

对变量和存贮器初始化

initial begin     reg1=0; for(addr=0;addr<size;addr=addr+1)         memory[addr]=0; end

计数器

always @(posedge clk)begin if(count == 25'd24_999_999)   count <= 25'd0; else    count <= count + 1'b1; end
