概述

职责

首先了解一下statementHandler职责：主要负责处理MyBatis与JDBC之间Statement的交互，通俗而言就是负责操作Statement对象与数据库之间的交互。其执行过程中主要依赖ParameterHandler和ResultSetHandler进行参数绑定和结果实体类绑定。

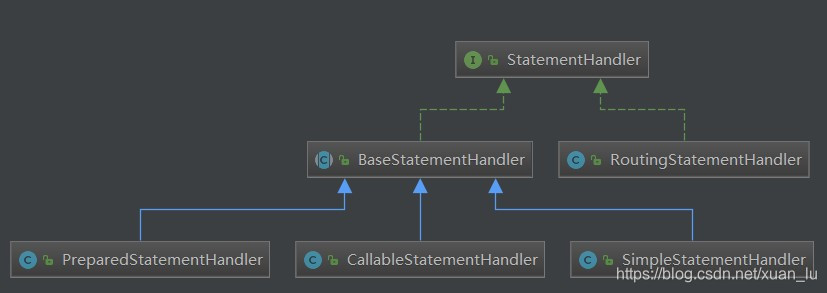

类图

• BaseStatementHandler：StatementHandler接口的抽象实现类，主要用于简化StatementHandler接口的实现难度，适配
  器设计模式的体现，主要有三个实现类：

1. SimpleStatementHandler:管理Statement对象并向数据库推送不需要预编译的SQL语句；
2. PreparedStatementHandler:管理Statement对象并向数据库推送需要预编译的SQL语句；
3. CallableStatementHandler:管理Statement对象并调用数据库中的存储过程；

• RoutingStatementHandler：StatementHandler接口的另一个实现类，并没有对Statement对象其实际执行作用，只是根据StatementType来创建一个代理，代理的主要对象即对应BaseStatementHandler的三种实现类。
  从源码层面理解RoutingStatementHandler:

 public RoutingStatementHandler(Executor executor, MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler, BoundSql boundSql) {     switch (ms.getStatementType()) {       case STATEMENT:         delegate = new SimpleStatementHandler(executor, ms, parameter, rowBounds, resultHandler, boundSql);         break;       case PREPARED:         delegate = new PreparedStatementHandler(executor, ms, parameter, rowBounds, resultHandler, boundSql);         break;       case CALLABLE:         delegate = new CallableStatementHandler(executor, ms, parameter, rowBounds, resultHandler, boundSql);         break;       default:         throw new ExecutorException("Unknown statement type: " + ms.getStatementType());     }   }

源码

下面主要以查询为例，debugger源码层面分析。SQL执行开始皆从SqlSession开始。

• DefaultSqlSession
  该类中针对增删改查存在多个重载方法，以selectList为例；

@Override   public <E> List<E> selectList(String statement, Object parameter, RowBounds rowBounds) {     try {       MappedStatement ms = configuration.getMappedStatement(statement);       //调用Executor中的query       return executor.query(ms, wrapCollection(parameter), rowBounds, Executor.NO_RESULT_HANDLER);     } catch (Exception e) {       throw ExceptionFactory.wrapException("Error querying database.  Cause: " + e, e);     } finally {       ErrorContext.instance().reset();     }   }

• BaseExecutor

 /**      * 查询方法，专门提供select执行的方法      */     @Override     public <E> List<E> query(MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler) throws SQLException {         //获取查询SQL         BoundSql boundSql = ms.getBoundSql(parameter);         //创建缓存的key，即作为HashMap中的key         CacheKey key = createCacheKey(ms, parameter, rowBounds, boundSql);         //执行查询         return query(ms, parameter, rowBounds, resultHandler, key, boundSql);     }

此段代码块中涉及到BoundSQL对象，此处简单提一下相关概念，后期有时间专门总结一下BoundSQl.
BoundSQl对象主要是用于存储SQL语句，以及对应的参数相关对象。
继续调用BaseExcutor中的重载query方法：

 /**      * 执行查询逻辑，      * 首先从缓存中获取数据，缓存中有数据则进行处理存储过程；      * 如果缓存中没有数据，则交互数据库查询数据，则将查询结果添加到缓存中      */     @SuppressWarnings("unchecked")     @Override     public <E> List<E> query(MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler, CacheKey key, BoundSql boundSql) throws SQLException {         ErrorContext.instance().resource(ms.getResource()).activity("executing a query").object(ms.getId());         if (closed) {             throw new ExecutorException("Executor was closed.");         }         //如果不是嵌套查询，且动态查询语句中flushCache = true时即<select id= "xx" flushCache = true>才会清空缓存         if (queryStack == 0 && ms.isFlushCacheRequired()) {             clearLocalCache();         }         List<E> list;         try {             //嵌套查询层数+1             queryStack++;             //首先从一级缓存中进行查询：根据key获取对象             list = resultHandler == null ? (List<E>) localCache.getObject(key) : null;             if (list != null) {                 //从缓存中获取对象，则进行处理存储过程                 handleLocallyCachedOutputParameters(ms, key, parameter, boundSql);             } else {                 //否则即缓存中没有对应的数据，则交互数据库从数据库中查询数据                 list = queryFromDatabase(ms, parameter, rowBounds, resultHandler, key, boundSql);             }         } finally {             queryStack--;         }         if (queryStack == 0) {             for (DeferredLoad deferredLoad : deferredLoads) {                 deferredLoad.load();             }             // issue #601             deferredLoads.clear();             if (configuration.getLocalCacheScope() == LocalCacheScope.STATEMENT) {                 // issue #482                 clearLocalCache();             }         }         return list;     }

继续跟进queryFromDatabase方法，该方法主要从数据库中查询数据

/**      * 交互数据库从数据库中查询数据，再把查询结果添加到缓存中      */     private <E> List<E> queryFromDatabase(MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler, CacheKey key, BoundSql boundSql) throws SQLException {         List<E> list;         //向缓存中添加占位符，此时缓存中没有真正所需要的查询数据         localCache.putObject(key, EXECUTION_PLACEHOLDER);         try {             //查询数据库，由其子类实现，获取对应的查询数据             list = doQuery(ms, parameter, rowBounds, resultHandler, boundSql);         } finally {             //删除占位符             localCache.removeObject(key);         }         //再将从数据库查询的结果添加到一级缓存中         localCache.putObject(key, list);         //处理存储过程         if (ms.getStatementType() == StatementType.CALLABLE) {             localOutputParameterCache.putObject(key, parameter);         }         return list;     }

继续跟进doQuery方法，发现BaseExecutor抽象类中该方法并没有实体，仅提供一个钩子方法，而是交给其子类实现，这里体现了模板设计模式。

 /**交互数据库，查询数据*/     protected abstract <E> List<E> doQuery(MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler, BoundSql boundSql)             throws SQLException;

StatementHandler对象创建

• SimpleExcutor
  从BaseExcutor类中跟进其子类SimpleExecutor看doQuery方法如何实现？

 @Override   public <E> List<E> doQuery(MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler, BoundSql boundSql) throws SQLException {     Statement stmt = null;     try {     // 获取环境配置       Configuration configuration = ms.getConfiguration();       //Configuration中获取StatementHandler       StatementHandler handler = configuration.newStatementHandler(wrapper, ms, parameter, rowBounds, resultHandler, boundSql);       stmt = prepareStatement(handler, ms.getStatementLog()); return handler.query(stmt, resultHandler); } finally {       closeStatement(stmt); } }

到目前为止，我们发现了StatementHandler对象的来源自Configuration中newStatementHandler方法创建；
惊喜若现，继续跟进去；

• configuration

public StatementHandler newStatementHandler(Executor executor, MappedStatement mappedStatement, Object parameterObject, RowBounds rowBounds, ResultHandler resultHandler, BoundSql boundSql) { //创建StatementHandler     StatementHandler statementHandler = new RoutingStatementHandler(executor, mappedStatement, parameterObject, rowBounds, resultHandler, boundSql);     statementHandler = (StatementHandler) interceptorChain.pluginAll(statementHandler); return statementHandler; }

最终，我们可以明确地发现StatementHandler对象是由其子类RoutingStatementHandler创建的，那么它创建的具体逻辑又是如何的呢？真相即将浮出水面，我们跟进RoutingStatementHandler的构造函数；

• RoutingStatementHandler

public RoutingStatementHandler(Executor executor, MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler, BoundSql boundSql) {      switch (ms.getStatementType()) { case STATEMENT:         delegate = new SimpleStatementHandler(executor, ms, parameter, rowBounds, resultHandler, boundSql); break; case PREPARED:         delegate = new PreparedStatementHandler(executor, ms, parameter, rowBounds, resultHandler, boundSql); break; case CALLABLE:         delegate = new CallableStatementHandler(executor, ms, parameter, rowBounds, resultHandler, boundSql); break;       default:         throw new ExecutorException("Unknown statement type: " + ms.getStatementType()); } }

看到一段很熟悉的代码，我们在文章开头已经将其展现出来了。
根据statementType的类型来判断是哪一种StatementHandler的实现，并且RoutingStatementHandler维护了一个delegate对象，通过delegate对象来实现对实际Handler对象的调用。这里涉及到了一个对象MappedStatement。

• SimpleExecutor
  众所周知，Excutor是主要负责执行对数据库的操作主要执行者，经历上面分析StatementHandler对象的创建过程，下面继续回归到SimpleExectuor中；
  获取到StatementHandler之后，首先进入prepareStatement方法，该方法就是为了获取Statement对象，并设置Statement对象中的参数：

private Statement prepareStatement(StatementHandler handler, Log statementLog) throws SQLException {     Statement stmt;     Connection connection = getConnection(statementLog);     stmt = handler.prepare(connection, transaction.getTimeout());     handler.parameterize(stmt); return stmt; }

• BaseStatementHandler
  prepare方法负责生成Statement实例对象

@Override   public Statement prepare(Connection connection, Integer transactionTimeout) throws SQLException {     ErrorContext.instance().sql(boundSql.getSql());     Statement statement = null;     try {       statement = instantiateStatement(connection);       setStatementTimeout(statement, transactionTimeout);       setFetchSize(statement); return statement; } catch (SQLException e) {       closeStatement(statement);       throw e; } catch (Exception e) {       closeStatement(statement);       throw new ExecutorException("Error preparing statement.  Cause: " + e, e); } }

• prepareStatementHandler
  parameterize方法用于处理Statement实例对应的参数。此处我们跟进下去，便可以了解ParameterHandler是如何解析参数的过程。

@Override   public void parameterize(Statement statement) throws SQLException {     parameterHandler.setParameters((PreparedStatement) statement); }

• ParameterHandler
  此接口只有一个默认实现类DefaultParameterHandler,跟进setParameters方法

@Override   public void setParameters(PreparedStatement ps) {     ErrorContext.instance().activity("setting parameters").object(mappedStatement.getParameterMap().getId());     // parameterMappings 就是对 #{} 或者 ${} 里面参数的封装     List<ParameterMapping> parameterMappings = boundSql.getParameterMappings(); if (parameterMappings != null) {       // 如果是参数化的SQL，便需要循环取出并设置参数的值       for (int i = 0; i < parameterMappings.size(); i++) {         ParameterMapping parameterMapping = parameterMappings.get(i);         // 如果参数类型不是 OUT ，这个类型与 CallableStatementHandler 有关         // 因为存储过程不存在输出参数，所以参数不是输出参数的时候，就需要设置。         if (parameterMapping.getMode() != ParameterMode.OUT) {           Object value;           // 得到#{}  中的属性名           String propertyName = parameterMapping.getProperty();           // 如果 propertyName 是 Map 中的key           if (boundSql.hasAdditionalParameter(propertyName)) { // issue #448 ask first for additional params             // 通过key 来得到 additionalParameter 中的value值             value = boundSql.getAdditionalParameter(propertyName); } else if (parameterObject == null) {             // 如果不是 additionalParameters 中的key，而且传入参数是 null， 则value 就是null             value = null; }           // 如果 typeHandlerRegistry 中已经注册了这个参数的 Class对象，即它是Primitive 或者是String 的话           else if (typeHandlerRegistry.hasTypeHandler(parameterObject.getClass())) {             value = parameterObject; } else {             // 否则就是 Map             MetaObject metaObject = configuration.newMetaObject(parameterObject);             value = metaObject.getValue(propertyName); }           // 在通过SqlSource 的parse 方法得到parameterMappings 的具体实现中，我们会得到parameterMappings的typeHandler           TypeHandler typeHandler = parameterMapping.getTypeHandler();           // 获取typeHandler 的jdbc type           JdbcType jdbcType = parameterMapping.getJdbcType(); if (value == null && jdbcType == null) {             jdbcType = configuration.getJdbcTypeForNull(); }           try {             typeHandler.setParameter(ps, i + 1, value, jdbcType); } catch (TypeException e) {             throw new TypeException("Could not set parameters for mapping: " + parameterMapping + ". Cause: " + e, e); } catch (SQLException e) {             throw new TypeException("Could not set parameters for mapping: " + parameterMapping + ". Cause: " + e, e); } } } } }

• SampleExecutor
  执行完成参数的解析，继续回归到SampleExecutor#doQuery()方法的流程中

 @Override   public <E> List<E> doQuery(MappedStatement ms, Object parameter, RowBounds rowBounds, ResultHandler resultHandler, BoundSql boundSql) throws SQLException {     Statement stmt = null;     try {       // 获取环境配置       Configuration configuration = ms.getConfiguration();       //Configuration中获取StatementHandler       StatementHandler handler = configuration.newStatementHandler(wrapper, ms, parameter, rowBounds, resultHandler, boundSql);       stmt = prepareStatement(handler, ms.getStatementLog()); return handler.query(stmt, resultHandler); } finally {       closeStatement(stmt); } }

后面再次调用query方法，即SampleStatementHandler，PrepareStatementHandler，CallableStatementHandler中方法执行结果实体类绑定，这个具体过程解析，后面计划专门有文章总结。

总结

经历上面的跟踪源码，我们可以了解到StatementHandler对象具体的创建过程，以及参数和结果绑定的流程。

新手跟踪源码，若存在错误或者不足之处，希望大佬及时指正!最后，希望大家多多支持，转发，，关注，谢谢。
