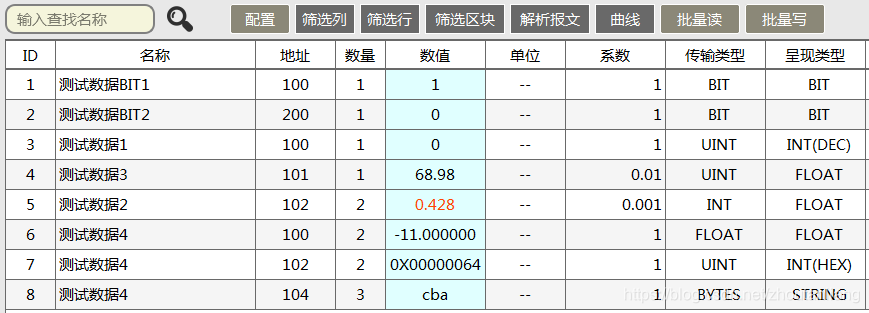

MODBUS协议中的数据在总线传输阶段，一般定义为整形传输，这样更高效且传输不丢精度。 例如，从机上报电压数据10.5V，寄存器中数据则为0X0069，主机侧收到数据后，需要将整形数据乘以0.1的系数，最终得到实际数据（10.5V）。 然而大多数MODBUS调试测试软件主责实现数据收发，寄存器数据的界面呈现则显得简单粗暴。以整形十进制、十六进制方式展现获取到的数据往往并非数据实际含义，使用者为了确认数据的正确性需要想办法重新计算，不够直观的数据无疑严重影响调测效率。 MThings可以让软件使用者在软件界面上直接查看数据本来的实际格式： 这种能力不仅仅面向读取的数据，主机模式下的写数据、从机模式下的预置数据都可以根据界面化的数据类型进行输入，无需用户多做一步转换。而数据可视化的优势进一步延伸到数据曲线功能上，曲线中所记录的数据也是直观的实际寄存器数据。 如何利用MThings实现数据直观可视化？ 在录入数据配置时，MThings要求输入传输类型、呈现类型、系数、单位四项配置，他们的含义分别是： 有符号整形（INT）、无符号整形（UINT）、浮点型（FLOAT）、字节流（BYTES） MODBUS协议中寄存器常用总线数据类型，该类型反应的是数据在传输过程中的形态，也是主机接收到数据时所保持的类型。 十进制整形（INT-DEC）、十六进制整形（INT-HEX）、浮点型（FLOAT）、字节流（BYTES）、字符串（STRING）、纪元秒（TIME） 数据的原始含义类型，反应数据实际功能内涵。 传输类型和呈现类型之间的映射关系如下： 备注：如果习惯于在界面查看整形或字节流数据，数据配置中的呈现类型与传输类型统一配置为相同类型即可。
传输类型
呈现类型
系数
如果呈现数据类型为浮点型且传输类型为整形，需配合系数使用，软件将自动收到的数据乘以系数转化为浮点数据而显示。
单位
辅助数据含义描述，直接呈现在界面
