消防应急照明和疏散指示系统是一种辅助人员安全疏散和消防作业的消防系统，其主要功能是在火灾等紧急情况下，为人员安全疏散和灭火救援行动提供必要的照度条件和正确的疏散指示信息。今天主要为大家GB51309-2018《消防应急照明和疏散指示系统技术标准》中的CAN光端机在消防应急照明和疏散指示系统中的联网方案。
一、 应急照明控制器
应急照明控制器是智能疏散系统的核心组成部分，在接收到火灾报警信号或消防联动信号后，能根据发生火灾的具体位置对逃生路径进行最优分析，选择一条最佳的逃生路线，并及时调整疏散指示箭头方向。
二、LCAN-FOBR 系列环网冗余式 CAN 光纤转换器（CAN光猫/CAN转光纤/CAN光端机）
LCAN-FOBR 系列环网冗余式 CAN 光纤转换器提供二路光通道和一路 CAN 通道，实现 CAN 与光纤之间的双向数据智能转换。每个通道独立隔离，每路通道采用金升阳电源模块和信号隔离芯片实现 2500VDC 电气隔离，电源输入防反设计，支持 DC 12V、24V、48V 和 AC220V输入；具有优秀的 EMC 性能，可靠性测试项目：ESD 接触放电 8KV、浪涌±1KV、脉冲群±2KV，工业四级，符合CE-EMC、IEC/EN61000-4-2/4/5 标准；符合矿用本质安全设计规范，可提供认证所需的原理图、PCB 等资料。LCAN-FOBR 系列 CAN 光纤转换器支持波特率自适应模式和中继模式；波特率自适应模式下，无需进行任何设置，上电即用；中继模式下，波特率可任意设置，支持不同速率的 CAN 网络互联、延长通信距离和 CAN 网络中继扩容等功能。

产品特性
1、 实现CAN与光纤之间双向数据智能转换；
2、支持冗余环网组网方式；
3、 一路CAN通道，二路光通道；
4、支持自适应和中继模式；
5、 自适应模式下，CAN波特率支持0~500Kbps；
6、 中继模式下，CAN波特率支持5Kbps～1Mbps，可任意设定或选常用波特率；
7、 符合CAN 2.0A/2.0B规范，符合ISO 11898-2标准；
8、 每个通道独立隔离，隔离电压高达2500VDC；
9、通过USB接口和配套上位机软件快捷配置参数；
10、 内置120欧姆终端电阻，跳线帽短接启用；
11、电源输入防反接设计，工作电压6.5-36VDC或9-72VDC或220VAC，工作电流最大180mA/12V；
12、 工作温度：-40℃至+85℃；
13、 接口防浪涌、防脉冲群、ESD保护设计；
14、 符合矿用本质安全设计规范，提供认证所需的原理图、PCB图等资料。

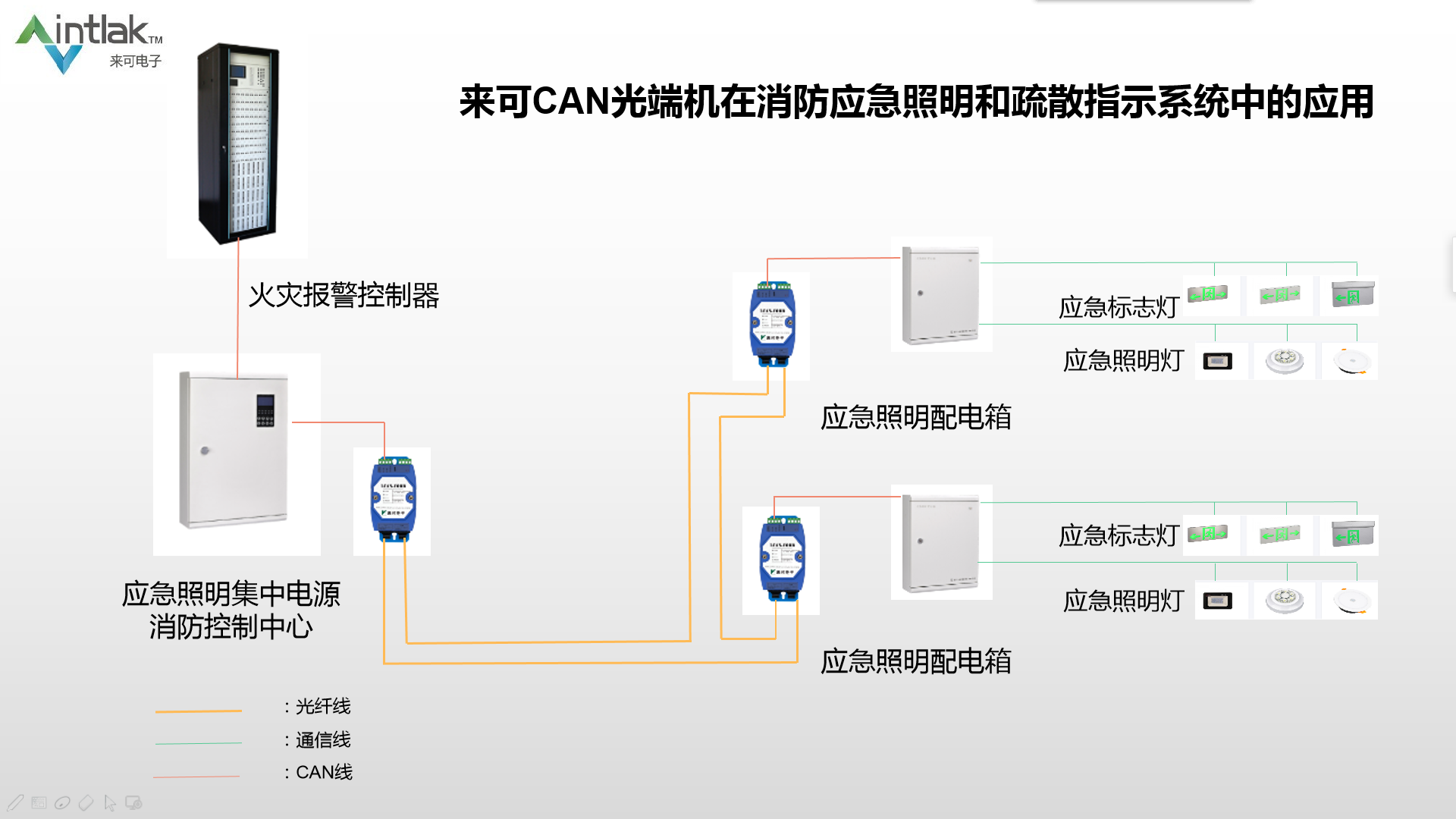

三、CAN光端机在消防应急照明和疏散指示系统中的联网方案

GB51309-2018《消防应急照明和疏散指示系统技术标准》任一台应急照明控制器直接控制灯具的总数量不应大于3200。在此要求下，可以通过CAN光端机来实现应急照明集中电源消防控制中心和应急照明配电箱之间的联网。
