1.Renderer

Renderer是一种地图要素渲染器，有多种类型的渲染器用于可视化数据，每种方法都有不同的用途，可以结合地理特征和统计信息来探索数据并展示成特殊的样式。
Renderer是所有渲染器的基类，它包含了要素图层所希望展示的绘图信息。

Renderer可以再以下图层中进行使用：

• FeatureLayer
• SceneLayer
• MapImageLayer
• CSVLayer
• StreamLayer

SimpleRenderer

本案例中使用的Render类型，SimpleRenderer使用一个Symbol对象在一个Layer层中渲染所有的要素。

SimpleRenderer可以在以下图层中使用：

• FeatureLayer
• SceneLayer
• MapImageLayer
• CSVLayer
• StreamLayer

SimpleRenderer中可以使用视觉变量（visualVariables），visualVariables是SimpleRenderer的一个属性，类型是一个visualVariable的数组，因此它可以包含多个不同的视觉变量。

visualVariable包含了 “color” 、 “size” 、 “opacity” 、“rotation” 四种类型，与variable对象的对应关系如下表：

2.Symbol

Symbol是所有符号的基类。符号将点、线、面和网格的几何图形表示为View中的矢量图形。只能在GraphicsLayer或View.graphics中的单个图形上直接设置符号，或者是将其分配给一个Renderer，然后把Renderer作为FeatureLayer或是SceneLayer的渲染器。

选择不同的Symbol用于描述图层样式，取决于以下几个条件：

• 需要渲染的视图类型：MapView（2D）或是SceneView（3D）
• 要素的集合类型：Point、Polyline、Polygon、……
• 需要展示样式和内容

根据视图类型的不同，可以使用的Symbol也不同

当使用的视图类型为MapView时，选择符号参照下表

当使用的视图类型为SceneView时，选择符号参照下表

详细内容建议参考官网文档

• Symbol 文档

上述中虽然没有明确指出，但是3D SceneView 可以支持使用2D符号，而2D MapView 不支持3D符号，在使用3D SceneView时建议还是使用3D符号。

3.案例

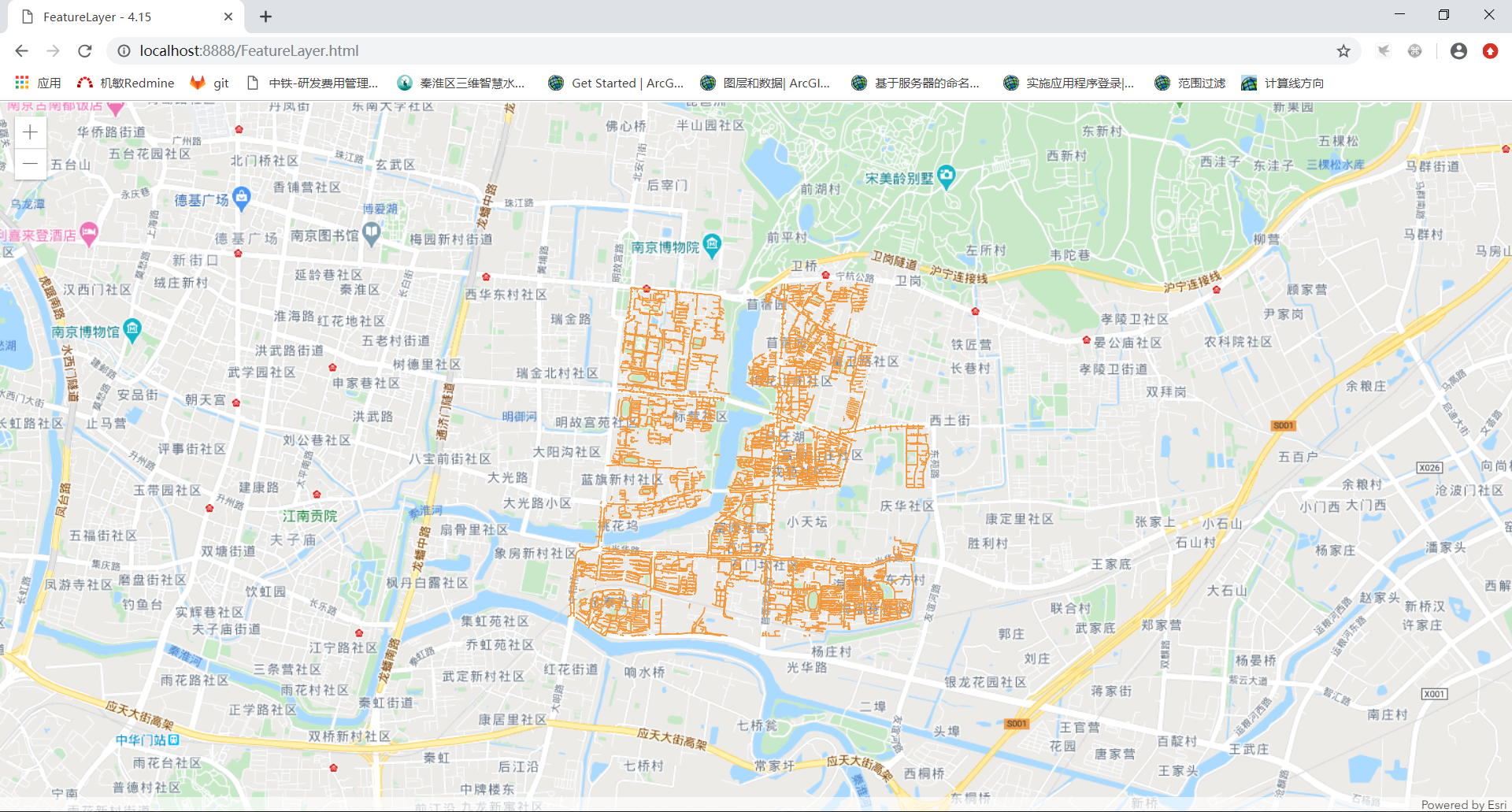

当我没有使用Renderer渲染器，进行渲染图层时的样式如下：

然后设置样式，代码如下：

 const ysLineRenderer = {      type: "simple",      symbol: {          type: "simple-line",          color: "green",          width: "1px",          style: "solid" } };

可以看出我创建了一个SimpleRenderer渲染器，并且使用了一个SimpleLineSymbol作为渲染的样式，渲染的样式应该是一条绿色的，像素为1px的实线。

然后将该渲染器给linelayer1进行渲染，需要给FeatureLayer的renderer属性进行赋值，代码如下：

var linelayer1 = new FeatureLayer({     url: `https://services7.arcgis.com/dcDCOweCSxARDCGR/arcgis/rest/services/qhq/FeatureServer/3`,     renderer: ysLineRenderer,      title: "雨水管道" });

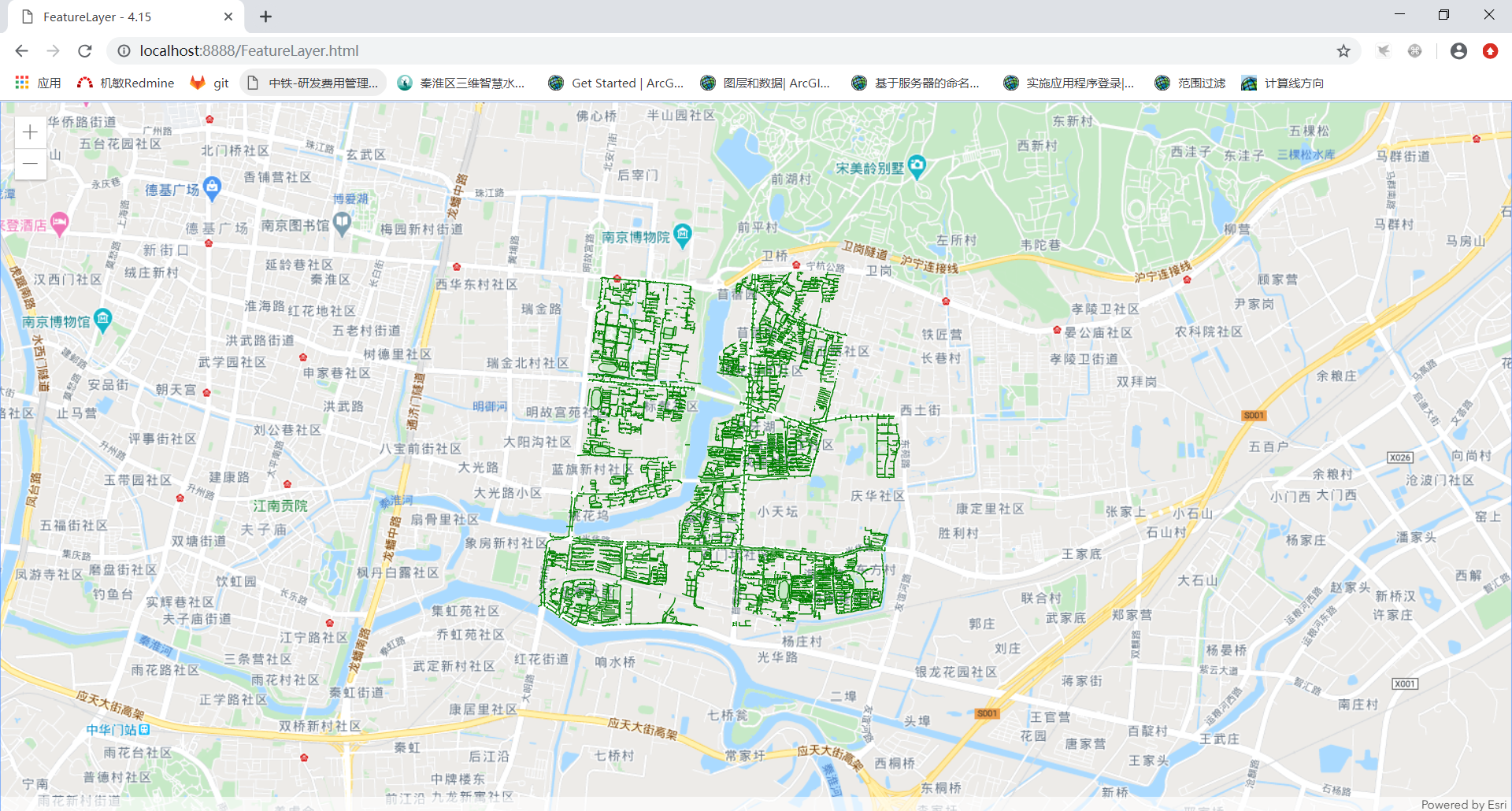

案例展示结果如下：

可以看出linelayer1这个线的要素图层已经被渲染成使用绿色1px的实线了。

本篇内容深度较浅，主要是简单介绍一下Renderer对象以及Symbol对象的用法以及范围，希望更加深入使用的同学可以去Arcgis for Javascript API的官方文档查看更多案例。

• Renderer
• SimpleRenderer

• Symbol
• SimpleLineSymbol
• SimpleMarkerSymbol
• SimpleFillSymbol
• PictureMarkerSymbol
• TextSymbol
