单片机学习笔记————51单片机实现数码管通过切换窗口来设置参数DJDN426611的博客-

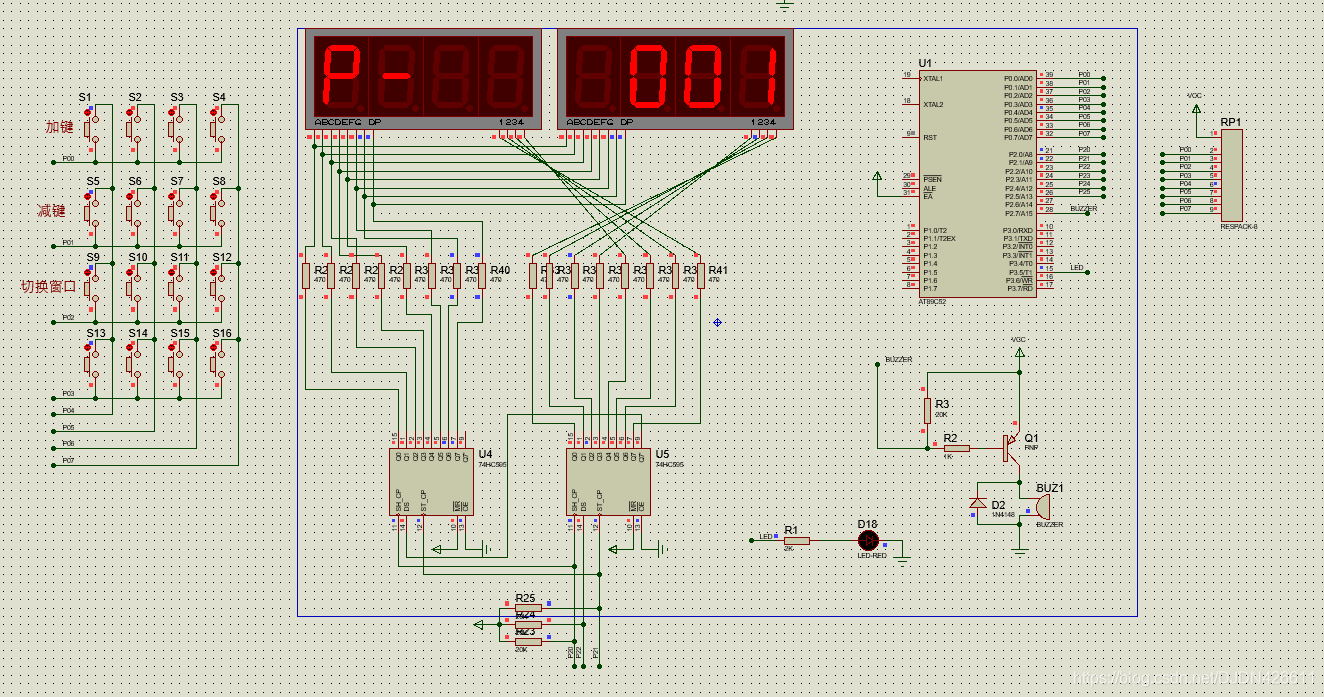

一、使用proteus绘制简单的电路图，用于后续仿真

二、编写程序

 /******************************************************************************************************************** ---- @Project: LED-74HC595 ---- @File: main.c ---- @Edit: ZHQ ---- @Version: V1.0 ---- @CreationTime: 20200606 ---- @ModifiedTime: 20200605 ---- @Description: 用两片74HC595动态驱动八位共阴数码管。 ---- 通过按键设置4个不同的参数。 一共有4个窗口。每个窗口显示一个参数。 ---- 第8,7,6,5位数码管显示当前窗口，P-1代表第1个窗口，P-2代表第2个窗口， ---- P-3代表第3个窗口，P-4代表第1个窗口。 ---- 第4,3,2,1位数码管显示当前窗口被设置的参数。范围是从0到9999。 ---- 有三个按键。一个是加按键，按下此按键会依次增加当前窗口的参数。一个是减按键， ---- 按下此按键会依次减少当前窗口的参数。一个是切换窗口按键，按下此按键会依次循 ---- 环切换不同的窗口。 ---- 单片机：AT89C52 ********************************************************************************************************************/ #include "reg52.h" /*——————宏定义——————*/ #define FOSC 11059200L #define T1MS (65536-FOSC/12/500)   /*0.5ms timer calculation method in 12Tmode*/   #define const_voice_short 40 /*蜂鸣器短叫的持续时间*/   #define const_key_time1 20 /*按键去抖动延时的时间*/ #define const_key_time2 20 /*按键去抖动延时的时间*/ #define const_key_time3 20 /*按键去抖动延时的时间*/   /*——————变量函数定义及声明——————*/ /*定义数码管的74HC595*/ sbit Dig_Hc595_Sh = P2^0; sbit Dig_Hc595_St = P2^1; sbit Dig_Hc595_Ds = P2^2;  /*定义蜂鸣器*/ sbit Beep = P2^7;  /*作为中途暂停指示灯 亮的时候表示中途暂停*/ sbit LED = P3^5;  /*定义按键*/ sbit Key_S1 = P0^0; /*对应S1，加键*/ sbit Key_S2 = P0^1; /*对应S5，减键*/ sbit Key_S3 = P0^2; /*对应S9，切换窗口*/ sbit Key_GND = P0^4; /*模拟独立按键的地GND，因此必须一直输出低电平*/  unsigned char ucKeySec = 0; /*被触发的按键编号*/ unsigned int uiKeyTimeCnt1 = 0; /*按键去抖动延时计数器*/ unsigned char ucKeyLock1 = 0; /*按键触发后自锁的变量标志*/ unsigned int uiKeyTimeCnt2 = 0; /*按键去抖动延时计数器*/ unsigned char ucKeyLock2 = 0; /*按键触发后自锁的变量标志*/ unsigned int uiKeyTimeCnt3 = 0; /*按键去抖动延时计数器*/ unsigned char ucKeyLock3 = 0; /*按键触发后自锁的变量标志*/  unsigned char ucDigShow8;   /*第8位数码管要显示的内容*/ unsigned char ucDigShow7;   /*第7位数码管要显示的内容*/ unsigned char ucDigShow6;   /*第6位数码管要显示的内容*/ unsigned char ucDigShow5;   /*第5位数码管要显示的内容*/ unsigned char ucDigShow4;   /*第4位数码管要显示的内容*/ unsigned char ucDigShow3;   /*第3位数码管要显示的内容*/ unsigned char ucDigShow2;   /*第2位数码管要显示的内容*/ unsigned char ucDigShow1;   /*第1位数码管要显示的内容*/  unsigned char ucDigDot8;   /*数码管8的小数点是否显示的标志*/ unsigned char ucDigDot7;   /*数码管7的小数点是否显示的标志*/ unsigned char ucDigDot6;   /*数码管6的小数点是否显示的标志*/ unsigned char ucDigDot5;   /*数码管5的小数点是否显示的标志*/ unsigned char ucDigDot4;   /*数码管4的小数点是否显示的标志*/ unsigned char ucDigDot3;   /*数码管3的小数点是否显示的标志*/ unsigned char ucDigDot2;   /*数码管2的小数点是否显示的标志*/ unsigned char ucDigDot1;   /*数码管1的小数点是否显示的标志*/  unsigned char ucDigShowTemp = 0; /*临时中间变量*/ unsigned char ucDisplayDriveStep = 1; /*动态扫描数码管的步骤变量*/  unsigned char ucWd1Update = 1; /*窗口1更新显示标志*/ unsigned char ucWd2Update = 0; /*窗口2更新显示标志*/ unsigned char ucWd3Update = 0; /*窗口3更新显示标志*/ unsigned char ucWd4Update = 0; /*窗口4更新显示标志*/ unsigned char ucWd = 1; /*本程序的核心变量，窗口显示变量。类似于一级菜单的变量。代表显示不同的窗口。*/ unsigned int uiSetData1 = 0; /*本程序中需要被设置的参数1*/ unsigned int uiSetData2 = 0; /*本程序中需要被设置的参数2*/ unsigned int uiSetData3 = 0; /*本程序中需要被设置的参数3*/ unsigned int uiSetData4 = 0; /*本程序中需要被设置的参数4*/  unsigned char ucTemp1 = 0; /*中间过渡变量*/ unsigned char ucTemp2 = 0; /*中间过渡变量*/ unsigned char ucTemp3 = 0; /*中间过渡变量*/ unsigned char ucTemp4 = 0; /*中间过渡变量*/   unsigned int uiVoiceCnt = 0; /*蜂鸣器鸣叫的持续时间计数器*/  void Dig_Hc595_Drive(unsigned char, unsigned char);  /*根据原理图得出的共阴数码管字模表*/ code unsigned char Dig_Table[] = { 0x3f,  /*0       序号0*/ 0x06,  /*1       序号1*/ 0x5b,  /*2       序号2*/ 0x4f,  /*3       序号3*/ 0x66,  /*4       序号4*/ 0x6d,  /*5       序号5*/ 0x7d,  /*6       序号6*/ 0x07,  /*7       序号7*/ 0x7f,  /*8       序号8*/ 0x6f,  /*9       序号9*/ 0x00,  /*不显示  序号10*/ 0x40,  /*-     序号11*/ 0x73,  /*P       序号12*/  };  /** * @brief  定时器0初始化函数 * @param  无 * @retval 初始化T0 **/ void Init_T0(void) {  TMOD = 0x01;                    /*set timer0 as mode1 (16-bit)*/  TL0 = T1MS;                     /*initial timer0 low byte*/  TH0 = T1MS >> 8;                /*initial timer0 high byte*/ } /** * @brief  外围初始化函数 * @param  无 * @retval 初始化外围 * 让数码管显示的内容转移到以下几个变量接口上，方便以后编写更上一层的窗口程序。 * 只要更改以下对应变量的内容，就可以显示你想显示的数字。 **/ void Init_Peripheral(void) {  ucDigDot8 = 0;    ucDigDot7 = 0;   ucDigDot6 = 0;   ucDigDot5 = 0;     ucDigDot4 = 0;  ucDigDot3 = 0;     ucDigDot2 = 0;    ucDigDot1 = 0;   ET0 = 1;/*允许定时中断*/  TR0 = 1;/*启动定时中断*/  EA = 1;/*开总中断*/   }  /** * @brief  初始化函数 * @param  无 * @retval 初始化单片机 **/ void Init(void) {  LED = 0;  Beep = 1;   Key_GND = 0;    Dig_Hc595_Drive(0x00, 0x00); /*关闭所有经过另外两个74HC595驱动的LED灯*/   Init_T0(); } /** * @brief  延时函数 * @param  无 * @retval 无 **/ void Delay_Long(unsigned int uiDelayLong) {    unsigned int i;    unsigned int j;    for(i=0;i<uiDelayLong;i++)    {       for(j=0;j<500;j++)  /*内嵌循环的空指令数量*/           {              ; /*一个分号相当于执行一条空语句*/           }    } } /** * @brief  延时函数 * @param  无 * @retval 无 **/ void Delay_Short(unsigned int uiDelayShort) {    unsigned int i;    for(i=0;i<uiDelayShort;i++)    {    ; /*一个分号相当于执行一条空语句*/    } }  /** * @brief  显示数码管字模的驱动函数 * @param  无 * @retval 动态驱动数码管的原理 * 在八位数码管中，在任何一个瞬间，每次只显示其中一位数码管，另外的七个数码管 * 通过设置其公共位com为高电平来关闭显示，只要切换画面的速度足够快，人的视觉就分辨不出来，感觉八个数码管 * 是同时亮的。以下dig_hc595_drive(xx,yy）函数，其中第一个形参xx是驱动数码管段seg的引脚，第二个形参yy是驱动 * 数码管公共位com的引脚。 **/ void Display_Drive(void) {  switch(ucDisplayDriveStep)  {   case 1: /*显示第1位*/    ucDigShowTemp = Dig_Table[ucDigShow1];    if(ucDigDot1 == 1)    {     ucDigShowTemp = ucDigShowTemp | 0x80; /*显示小数点*/    }    Dig_Hc595_Drive(ucDigShowTemp, 0xfe);   break;   case 2: /*显示第2位*/    ucDigShowTemp = Dig_Table[ucDigShow2];    if(ucDigDot2 == 1)    {     ucDigShowTemp = ucDigShowTemp | 0x80; /*显示小数点*/    }    Dig_Hc595_Drive(ucDigShowTemp, 0xfd);   break;   case 3: /*显示第3位*/    ucDigShowTemp = Dig_Table[ucDigShow3];    if(ucDigDot3 == 1)    {     ucDigShowTemp = ucDigShowTemp | 0x80; /*显示小数点*/    }    Dig_Hc595_Drive(ucDigShowTemp, 0xfb);   break;   case 4: /*显示第4位*/    ucDigShowTemp = Dig_Table[ucDigShow4];    if(ucDigDot4 == 1)    {     ucDigShowTemp = ucDigShowTemp | 0x80; /*显示小数点*/    }    Dig_Hc595_Drive(ucDigShowTemp, 0xf7);   break;   case 5: /*显示第5位*/    ucDigShowTemp = Dig_Table[ucDigShow5];    if(ucDigDot5 == 1)    {     ucDigShowTemp = ucDigShowTemp | 0x80; /*显示小数点*/    }    Dig_Hc595_Drive(ucDigShowTemp, 0xef);   break;   case 6: /*显示第6位*/    ucDigShowTemp = Dig_Table[ucDigShow6];    if(ucDigDot6 == 1)    {     ucDigShowTemp = ucDigShowTemp | 0x80; /*显示小数点*/    }    Dig_Hc595_Drive(ucDigShowTemp, 0xdf);   break;   case 7: /*显示第7位*/    ucDigShowTemp = Dig_Table[ucDigShow7];    if(ucDigDot7 == 1)    {     ucDigShowTemp = ucDigShowTemp | 0x80; /*显示小数点*/    }    Dig_Hc595_Drive(ucDigShowTemp, 0xbf);   break;   case 8: /*显示第8位*/    ucDigShowTemp = Dig_Table[ucDigShow8];    if(ucDigDot8 == 1)    {     ucDigShowTemp = ucDigShowTemp | 0x80; /*显示小数点*/    }    Dig_Hc595_Drive(ucDigShowTemp, 0x7f);   break;  }  ucDisplayDriveStep ++; /*逐位显示*/  if(ucDisplayDriveStep > 8) /*扫描完8个数码管后，重新从第一个开始扫描*/  {   ucDisplayDriveStep = 1;  } } /** * @brief  数码管的595驱动函数 * @param  无 * @retval  * 如果直接是单片机的IO口引脚驱动的数码管，由于驱动的速度太快，此处应该适当增加一点delay延时或者 * 用计数延时的方式来延时，目的是在八位数码管中切换到每位数码管显示的时候，都能停留一会再切换到其它 * 位的数码管界面，这样可以增加显示的效果。但是，由于是间接经过74HC595驱动数码管的， * 在单片机驱动74HC595的时候，dig_hc595_drive函数本身内部需要执行很多指令，已经相当于delay延时了， * 因此这里不再需要加delay延时函数或者计数延时。 **/ void Dig_HC595_Drive(unsigned char ucDigStatusTemp16_09, unsigned char ucDigStatusTemp08_01) {  unsigned char i;  unsigned char ucTempData;  Dig_Hc595_Sh = 0;  Dig_Hc595_St = 0;     ucTempData = ucDigStatusTemp16_09; /*先送高8位*/  for(i = 0; i < 8; i ++)  {   if(ucTempData >= 0x80)   {    Dig_Hc595_Ds = 1;   }   else   {    Dig_Hc595_Ds = 0;   }   /*注意，此处的延时delay_short必须尽可能小，否则动态扫描数码管的速度就不够。*/   Dig_Hc595_Sh = 0; /*SH引脚的上升沿把数据送入寄存器*/   Delay_Short(1);    Dig_Hc595_Sh = 1;   Delay_Short(1);         ucTempData = ucTempData <<1;  }  ucTempData = ucDigStatusTemp08_01; /*再先送低8位*/  for(i = 0; i < 8; i ++)  {   if(ucTempData >= 0x80)   {    Dig_Hc595_Ds = 1;   }   else   {    Dig_Hc595_Ds = 0;   }   Dig_Hc595_Sh = 0; /*SH引脚的上升沿把数据送入寄存器*/   Delay_Short(1);    Dig_Hc595_Sh = 1;   Delay_Short(1);         ucTempData = ucTempData <<1;  }    Dig_Hc595_St = 0; /*ST引脚把两个寄存器的数据更新输出到74HC595的输出引脚上并且锁存起来*/  Delay_Short(1);  Dig_Hc595_St = 1;  Delay_Short(1);    Dig_Hc595_Sh = 0; /*拉低，抗干扰就增强*/  Dig_Hc595_St = 0;  Dig_Hc595_Ds = 0; } /** * @brief  扫描按键 * @param  无 * @retval 放在定时中断里 **/ void Key_Scan(void) {  if(Key_S1 == 1) /*IO是高电平，说明按键没有被按下，这时要及时清零一些标志位*/  {   ucKeyLock1 = 0;   uiKeyTimeCnt1 = 0;  }  else if(ucKeyLock1 == 0) /*有按键按下，且是第一次被按下*/  {   uiKeyTimeCnt1 ++; /*累加定时中断次数*/   if(uiKeyTimeCnt1 > const_key_time1)   {    uiKeyTimeCnt1 = 0;    ucKeyLock1 = 1; /*自锁按键置位,避免一直触发*/    ucKeySec = 1;   }  }   if(Key_S2 == 1) /*IO是高电平，说明按键没有被按下，这时要及时清零一些标志位*/  {   ucKeyLock2 = 0;   uiKeyTimeCnt2 = 0;  }  else if(ucKeyLock2 == 0) /*有按键按下，且是第一次被按下*/  {   uiKeyTimeCnt2 ++; /*累加定时中断次数*/   if(uiKeyTimeCnt2 > const_key_time2)   {    uiKeyTimeCnt2 = 0;    ucKeyLock2 = 1; /*自锁按键置位,避免一直触发*/    ucKeySec = 2;   }  }    if(Key_S3 == 1) /*IO是高电平，说明按键没有被按下，这时要及时清零一些标志位*/  {   ucKeyLock3 = 0;   uiKeyTimeCnt3 = 0;  }  else if(ucKeyLock3 == 0) /*有按键按下，且是第一次被按下*/  {   uiKeyTimeCnt3 ++; /*累加定时中断次数*/   if(uiKeyTimeCnt3 > const_key_time3)   {    uiKeyTimeCnt3 = 0;    ucKeyLock3 = 1; /*自锁按键置位,避免一直触发*/    ucKeySec = 3;   }  } } /** * @brief  按键服务的应用程序 * @param  无 * @retval 无 **/ void Key_Service(void) {  switch(ucKeySec) /*按键服务状态切换*/  {   case 1: /*加速按键，对应S1*/    switch(ucWd) /*在不同的窗口下，设置不同的参数*/    {     case 1:      uiSetData1 ++;      if(uiSetData1 > 9999) /*最大值是9999*/      {       uiSetData1 = 9999;      }      ucWd1Update = 1; /*窗口1更新显示*/     break;     case 2:      uiSetData2 ++;      if(uiSetData2 > 9999) /*最大值是9999*/      {       uiSetData2 = 9999;      }      ucWd2Update = 1; /*窗口2更新显示*/     break;     case 3:      uiSetData3 ++;      if(uiSetData3 > 9999) /*最大值是9999*/      {       uiSetData3 = 9999;      }      ucWd3Update = 1; /*窗口1更新显示*/     break;     case 4:      uiSetData4 ++;      if(uiSetData4 > 9999) /*最大值是9999*/      {       uiSetData4 = 9999;      }      ucWd4Update = 1; /*窗口1更新显示*/     break;    }    uiVoiceCnt = const_voice_short; /*按键声音触发，滴一声就停。*/    ucKeySec = 0; /*响应按键服务处理程序后，按键编号清零，避免一致触发*/   break;       case 2: /*减速按键，对应S5*/    switch(ucWd) /*在不同的窗口下，设置不同的参数*/    {     case 1:      uiSetData1 --;      if(uiSetData1 > 9999) /*最大值是9999*/      {       uiSetData1 = 0;      }      ucWd1Update = 1; /*窗口1更新显示*/     break;     case 2:      uiSetData2 --;      if(uiSetData2 > 9999) /*最大值是9999*/      {       uiSetData2 = 0;      }      ucWd2Update = 1; /*窗口2更新显示*/     break;     case 3:      uiSetData3 --;      if(uiSetData3 > 9999) /*最大值是9999*/      {       uiSetData3 = 0;      }      ucWd3Update = 1; /*窗口1更新显示*/     break;     case 4:      uiSetData4 --;      if(uiSetData4 > 9999) /*最大值是9999*/      {       uiSetData4 = 0;      }      ucWd4Update = 1; /*窗口1更新显示*/     break;    }    uiVoiceCnt = const_voice_short; /*按键声音触发，滴一声就停。*/    ucKeySec = 0; /*响应按键服务处理程序后，按键编号清零，避免一致触发*/   break;    case 3: /*切换窗口按键，对应S9*/    ucWd ++; /*切换窗口*/    if(ucWd > 4)    {     ucWd = 1;    }    switch(ucWd) /*在不同的窗口下，在不同的窗口下，更新显示不同的窗口*/    {     case 1:      ucWd1Update = 1;     break;     case 2:      ucWd2Update = 1;     break;     case 3:      ucWd3Update = 1;     break;     case 4:      ucWd4Update = 1;     break;        }    uiVoiceCnt = const_voice_short; /*按键声音触发，滴一声就停。*/    ucKeySec = 0; /*响应按键服务处理程序后，按键编号清零，避免一致触发*/      break;  } } /** * @brief  显示的窗口菜单服务程序 * @param  无 * @retval  *凡是人机界面显示，不管是数码管还是液晶屏，都可以把显示的内容分成不同的窗口来显示， *每个显示的窗口中又可以分成不同的局部显示。其中窗口就是一级菜单，用ucWd变量表示。 *局部就是二级菜单，用ucPart来表示。不同的窗口，会有不同的更新显示变量ucWdXUpdate来对应， *表示整屏全部更新显示。不同的局部，也会有不同的更新显示变量ucWdXPartYUpdate来对应，表示局部更新显示。 **/ void Display_Service(void) /*显示的窗口菜单服务程序*/ {   switch(ucWd)   {    case 1: /*显示P--1窗口的数据*/     if(ucWd1Update == 1) /*窗口1要全部更新显示*/     {      ucWd1Update = 0; /*及时清零标志，避免一直进来扫描*/      ucDigShow8 = 12; /*第8位数码管显示P*/      ucDigShow7 = 11; /*第7位数码管显示-*/      ucDigShow6 = 1;  /*第6位数码管显示1*/      ucDigShow5 = 10; /*第5位数码管不显示*/ /*  * 此处为什么要多加4个中间过渡变量ucTemp？是因为uiSetData1分解数据的时候 * 需要进行除法和求余数的运算，就会用到好多条指令，就会耗掉一点时间，类似延时 * 了一会。我们的定时器每隔一段时间都会产生中断，然后在中断里驱动数码管显示， * 当uiSetData1还没完全分解出4位有效数据时，这个时候来的定时中断，就有可能导致 * 显示的数据瞬间产生不完整，影响显示效果。因此，为了把需要显示的数据过渡最快， * 所以采取了先分解，再过渡显示的方法。 */      /*先分解数据*/      ucTemp4 = uiSetData1 / 1000;      ucTemp3 = uiSetData1 % 1000 / 100;      ucTemp2 = uiSetData1 % 100 / 10;      ucTemp1 = uiSetData1 %10;      /*再过渡需要显示的数据到缓冲变量里，让过渡的时间越短越好*/      ucDigShow4 = ucTemp4; /*第4位数码管要显示的内容*/      ucDigShow3 = ucTemp3; /*第3位数码管要显示的内容*/      ucDigShow2 = ucTemp2; /*第2位数码管要显示的内容*/      ucDigShow1 = ucTemp1; /*第1位数码管要显示的内容*/          }    break;         case 2: /*显示P--2窗口的数据*/     if(ucWd2Update == 1) /*窗口2要全部更新显示*/     {      ucWd2Update = 0; /*及时清零标志，避免一直进来扫描*/      ucDigShow8 = 12; /*第8位数码管显示P*/      ucDigShow7 = 11; /*第7位数码管显示-*/      ucDigShow6 = 2;  /*第6位数码管显示2*/      ucDigShow5 = 10; /*第5位数码管不显示*/      /*先分解数据*/      ucTemp4 = uiSetData2 / 1000;      ucTemp3 = uiSetData2 % 1000 / 100;      ucTemp2 = uiSetData2 % 100 / 10;      ucTemp1 = uiSetData2 %10;      /*再过渡需要显示的数据到缓冲变量里，让过渡的时间越短越好*/      ucDigShow4 = ucTemp4; /*第4位数码管要显示的内容*/      ucDigShow3 = ucTemp3; /*第3位数码管要显示的内容*/      ucDigShow2 = ucTemp2; /*第2位数码管要显示的内容*/      ucDigShow1 = ucTemp1; /*第1位数码管要显示的内容*/          }    break;      case 3: /*显示P--3窗口的数据*/     if(ucWd3Update == 1) /*窗口3要全部更新显示*/     {      ucWd3Update = 0; /*及时清零标志，避免一直进来扫描*/      ucDigShow8 = 12; /*第8位数码管显示P*/      ucDigShow7 = 11; /*第7位数码管显示-*/      ucDigShow6 = 3;  /*第6位数码管显示3*/      ucDigShow5 = 10; /*第5位数码管不显示*/      /*先分解数据*/      ucTemp4 = uiSetData3 / 1000;      ucTemp3 = uiSetData3 % 1000 / 100;      ucTemp2 = uiSetData3 % 100 / 10;      ucTemp1 = uiSetData3 %10;      /*再过渡需要显示的数据到缓冲变量里，让过渡的时间越短越好*/      ucDigShow4 = ucTemp4; /*第4位数码管要显示的内容*/      ucDigShow3 = ucTemp3; /*第3位数码管要显示的内容*/      ucDigShow2 = ucTemp2; /*第2位数码管要显示的内容*/      ucDigShow1 = ucTemp1; /*第1位数码管要显示的内容*/          }    break;        case 4: /*显示P--4窗口的数据*/     if(ucWd4Update == 1) /*窗口4要全部更新显示*/     {      ucWd4Update = 0; /*及时清零标志，避免一直进来扫描*/      ucDigShow8 = 12; /*第8位数码管显示P*/      ucDigShow7 = 11; /*第7位数码管显示-*/      ucDigShow6 = 4;  /*第6位数码管显示4*/      ucDigShow5 = 10; /*第5位数码管不显示*/      /*先分解数据*/      ucTemp4 = uiSetData4 / 1000;      ucTemp3 = uiSetData4 % 1000 / 100;      ucTemp2 = uiSetData4 % 100 / 10;      ucTemp1 = uiSetData4 %10;      /*再过渡需要显示的数据到缓冲变量里，让过渡的时间越短越好*/      ucDigShow4 = ucTemp4; /*第4位数码管要显示的内容*/      ucDigShow3 = ucTemp3; /*第3位数码管要显示的内容*/      ucDigShow2 = ucTemp2; /*第2位数码管要显示的内容*/      ucDigShow1 = ucTemp1; /*第1位数码管要显示的内容*/          }    break;        } }  /** * @brief  定时器0中断函数 * @param  无 * @retval 无 **/ void ISR_T0(void) interrupt 1 {  TF0 = 0;  /*清除中断标志*/   TR0 = 0; /*关中断*/   if(uiVoiceCnt != 0)   {      uiVoiceCnt--; /*每次进入定时中断都自减1，直到等于零为止。才停止鸣叫*/      Beep=0;  /*蜂鸣器是PNP三极管控制，低电平就开始鸣叫。*/   }   else   {      ; /*此处多加一个空指令，想维持跟if括号语句的数量对称，都是两条指令。不加也可以。*/      Beep=1;  /*蜂鸣器是PNP三极管控制，高电平就停止鸣叫。*/   }   Key_Scan(); /*按键扫描函数*/  Display_Drive(); /*数码管字模的驱动函数*/   TL0 = T1MS;                     /*initial timer0 low byte*/  TH0 = T1MS >> 8;                /*initial timer0 high byte*/   TR0 = 1; /*开中断*/  } /*——————主函数——————*/ /** * @brief  主函数 * @param  无 * @retval 实现LED灯闪烁 **/ void main() {  /*单片机初始化*/  Init();  /*延时，延时时间一般是0.3秒到2秒之间，等待外围芯片和模块上电稳定*/  Delay_Long(100);  /*单片机外围初始化*/   Init_Peripheral();  while(1)  {   /*按键服务的应用程序*/   Key_Service();   /*显示的窗口菜单服务程序*/   Display_Service();  } }

三、仿真实现
