multisim仿真软件入门教程（详细）
➢大部分电路仿真软件均遵从同一标准(Simulation program with integrated circuit emphasis, SPICE)，使用流程大同小异，multisim是其中一款。
https://www.bilibili.com/video/BV1M7411A7cE?p=2
这是我看的视频挺不错，给你们。
万用表既可以作为电压表也可以是电流表。resistor电阻。ground接地。绿三角运行。
左侧的POWER_SOURCES是功率源；SIGNAL_VOLTAGEE_SOURCES是电压信号源；SIGNAL_CURRENT_SOURCES是电流信号源，较常用。其中的直流源(DC_XXx)交
流源(AC XXX)和Ground接地较为常用。
Basic组包括了Resistor(电阻)、Capacitor(电容)、Inductor (电感)等常用基础元件。
Diodes组为二极管，Transistors组为三 极管，Analog组为模拟集成电路
Ctrl +R（rotate旋转）可以旋转元器件。
电流探针方向只是参考方向，实际以+、-号判断。
我们来完成这个仿真。首先左边直流电源Dc power打开，电阻basic里的resistor打开。右边的电流源用直流电流源。
点击元器件右击属性可以设置各个参数和名称。
一定要接地啊，不然数据很可能不符。

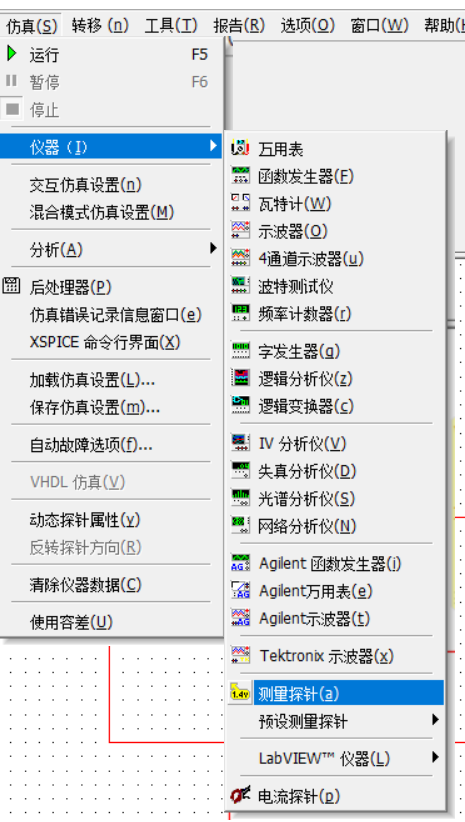

探针是仿真中重点关注的输出项。在multisim14中在place菜单的第二项probe。王光环（我）用的是multisi10比较古老在仿真-仪器-探针里
这个探针可以当电流探针也可以当电压探针哦。
如

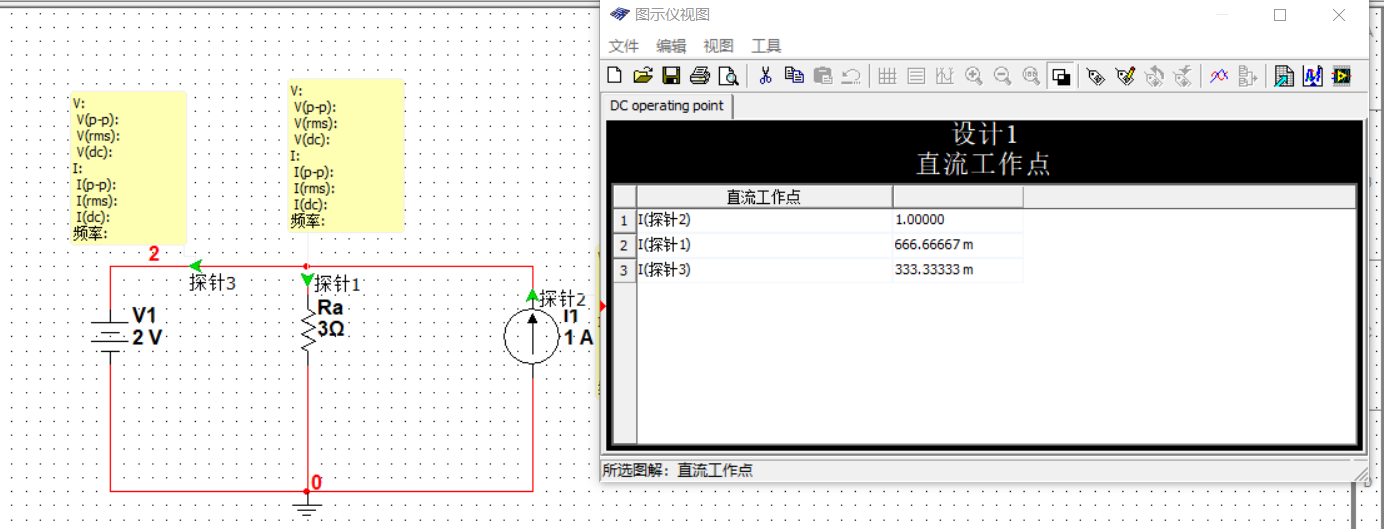

打开后添加到右侧（右侧会显示），然后点击仿真就弹出数据啦~~
受控源分为四种，电压控制电压源（VCVS,即是英文Voltage Con
受控源符号trolled Voltage Source的缩写，下同。）电流控制电压源（CCVS），电压控制电流源（VCCS），电流控制电流源（CCCS），他们在电路中的符号如上图所示为了与独立源相区别，受控源采用了菱形符号表示，图中控制支路为开路或短路，分别对应于受控源的控制量是电压或电流。他们是一种受另一端电压或电流控制的独立源。
功率探针：只能在浅绿色是才会用。
