ADC应用场景

ADC芯片可用于消费电子市场，高端ADC芯片主要应用在军工、航空航天、有线无线通信、汽车、工业和医疗仪器（核磁共振、超声）等对工艺、性能、可靠性要求极高的领域一个具有注脚的文本。¹

按照带宽来分：

1. 超低的信号带宽: 转换频率很低，时间上变化很慢的信号，如应用于高精度的体重计，温度计等测量仪器，ADC精度需求通常在20bit以上。
2. 低信号带宽:转换频率低，带宽100Hz或者更小的信号，如应用于生物信号的测量，精度在8bit-18bit左右。
3. 音频带宽:转换人耳可以听到的20Hz-20KHz的声音信号，如应用于耳机，Hi-Fi上面，精度在8bit-18bit左右。
4. 视频和图像带宽:在此，小伙伴们回想一下这些年电视画面的变化，从小时候看的有雪花点的模拟电视到现代的高清数字电视里面，图像是越来越清晰了，ADC的性能需求也是越来越高了。模拟电视里面的ADC大概需要20MSPS，8bit的ADC，而现代的高清数字电视则需要80MSPS，12bit-14bit左右ADC。ADC在成像中应用除了电视，相机等消费类电子，也包括医疗电子、如X射线、超声波、核磁共振等。
5. 通信带宽:高大上的无线通信领域可以划分为两个部分，一个是手机终端，一个是基站。从3G到4G，再到目前火热的5G通信，模拟信号带宽要求越来越大，但转换精度要求基本保持不变，显然易见，这两个部分对于ADC芯片的设计要求越来越高。5G通信下，手机终端需要160+MSPS，12bit的ADC芯片，基站里面需要250MSPS-1GSPS，14-16bit的ADC芯片。

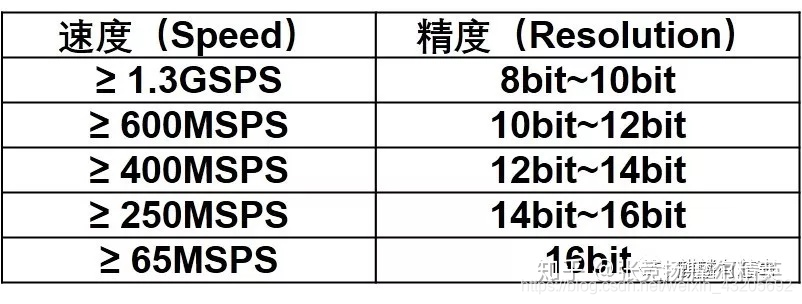

美国对中国ADC芯片的管控

中国ADC哪家强？

1. 华为海思：作为国内芯片龙头企业，首先还是要聊一下华为海思。菊厂在今年发布了海思研发的5G终端的巴龙5000和5G基站的天罡系列, 这些用于5G的基带SOC芯片毋庸置疑都需要高速ADC转换接收到的射频信号。虽然海思关于ADC的研发相当神秘，网上并没有什么信息，但从海思发布的5G基带芯片以及ADC人才招聘上面，推测海思已具有很强的高速ADC研发能力，并且极有可能已经做到自给自足，假以时日，或许还会对外销售呢。
2. 上海贝岭（股票代号600171）
   2018年上海贝岭的第一代和第二代ADC产品在北斗导航、信号接收等领域实现小批量销售，2019年其ADC芯片的应用目标主要是工业控制、医疗成像、北斗导航、通信基站等领域，ADC销售额未在2018年年报进行单独披露。
3. 苏州云芯微电子：在ADI工作数十年的海归博士，于2010年创立的公司，2016年被中国振华电子集团收购。该公司靠着高性能ADC研发起步，应用于通信，雷达市场。ADC产品速度在65MSPS-250MSPS，精度在12bit-16bit之间。其中65-125MSPS，16bit 和250MSPS，14bit的产品规格达到美帝出口管控的规格。
4. 苏州迅芯微电子：成立于2013年，背景略显神秘，该公司主攻超高速ADC，ADC产品速度在2GSPS，10GSPS，30GSPS，精度在6bit-8bit之间。其中2GSPS，8bit和10GSPS, 10bit 都属于美帝出口管控的规格之中。
5. 北京时代民芯：于2005年，为航天微电子资源而成立的公司，现为航天电子技术股份有限公司的全资子公司。该公司出售的高速ADC芯片有两款，一款是精度8bit，速度800MSPS,另外一款是精度8bit，速度1.3GSPS。小麒仔细地看了这两款产品，二者结构基本一致，因为前者具有抗辐射的功能，所以速度相比于后者有所牺牲。非常有趣的是，后者的规格又刚好卡在美帝管控的ADC芯片性能上面。
6. 中电集团24所：坐落于美丽的江城重庆，是我国唯一的模拟集成电路专业研究所，是我国高性能模拟集成电路设计开发和生产的重要基地。主要产品有：ADC/DAC转换器、高性能放大器、射频集成电路、驱动器、电源以及汽车电子等，并广泛应用于航空航天、卫星定位、雷达导航、自动控制、汽车和通讯等领域。小麒我很早就听说24所的ADC玩的蛮好的，跑去看一下它的产品中心，ADC这条线的产品相比于上面几个公司确实丰富不少，明面上一共展示了16款产品，精度覆盖8bit-16bit。非常有趣的是，可能鉴于科研所的背景，网上几乎没有展示任何一款产品对应的速度，只是简单描述了下产品的应用领域。但从应用领域上，小麒已经深深地感受到24所低调强大的ADC实力。

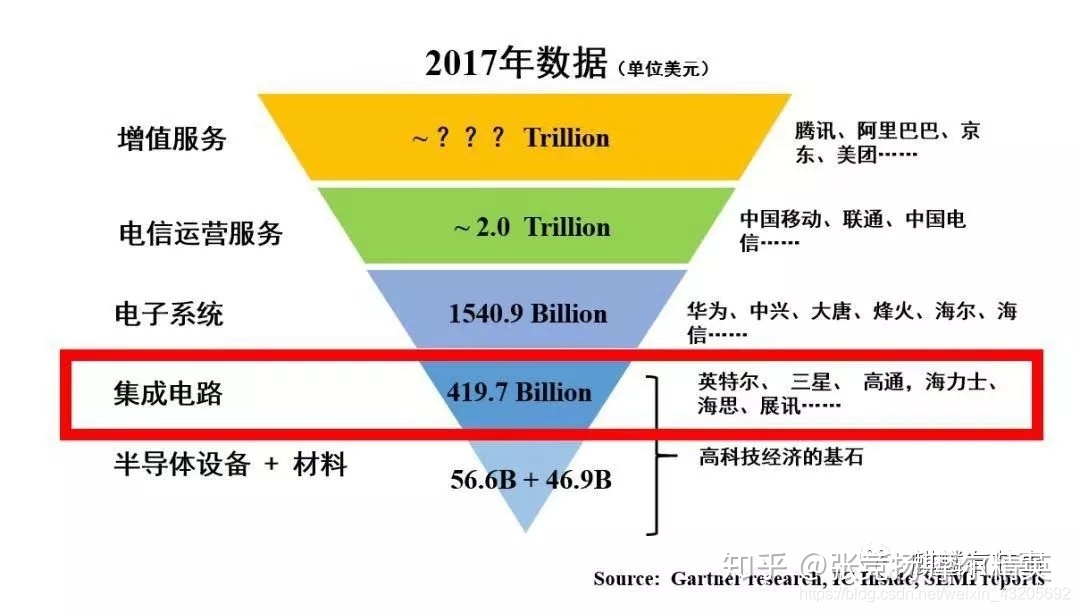

IC从业人员工资低的原因

这一切都取决于市场。

什么是高端ADC芯片呢？

简单来说，它是区别于消费电子市场的ADC芯片，主要应用在军工、航空航天、有线无线通信、汽车、工业和医疗仪器（核磁共振、超声）等对工艺、性能、可靠性要求极高的领域。²
