OSPF概述

OSPF学习收敛过程

● LSA的泛洪
● LSDB的组建（收集泛洪的LSA集合）
● SPF计算（基于LSDB用SPF算法得到一颗以自己为“根”覆盖全网的无环的树）
● 维护路由表（将SPF计算结果收录进RIB）

OSPF基本特点

● 适用范围广、快速收敛、无自环、区域划分、支持验证、组播发送等

OSPF router-id

● 用于OSPF域中唯一标识一台路由器，具备唯一性
● 通常手工配置LOOPBOCK地址或协议自动选取的方式获取
● router-id 具备稳定第一的特性，故除非重新手动配置并且重启OSPF进程否则router-id不会更改

OSPF三张表

● 邻居表（peer table）
● 链路状态数据库（Link-state database，简称LSDB）
● OSPF路由表（routing table）

OSPF cost

● OSPF适用cost作为度量值，该值大小通过100M除以接口带宽得到（最小为1）
● 一条OSPF路由的cost等于该路由起源一路到达本地的所有入接口cost值之和

OSPF报文类型

● HELLO报文：建立和维护OSPF邻居关系
● DBD报文：描述LSDB中LSA的头部信息
● LSR报文：向OSPF请求需要的完整的LSA
● LSU报文：链路状态更新（包含一天或多条完整的LSA）
● LSAck报文：对LSU的LSA进行确认

OSPF七种状态机

● 分别为Down、INIT、Two-way、EX-start、EXchange、Loading、Full，

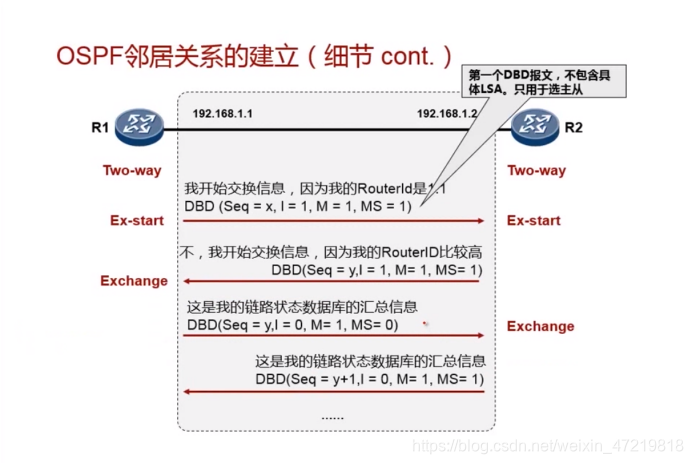

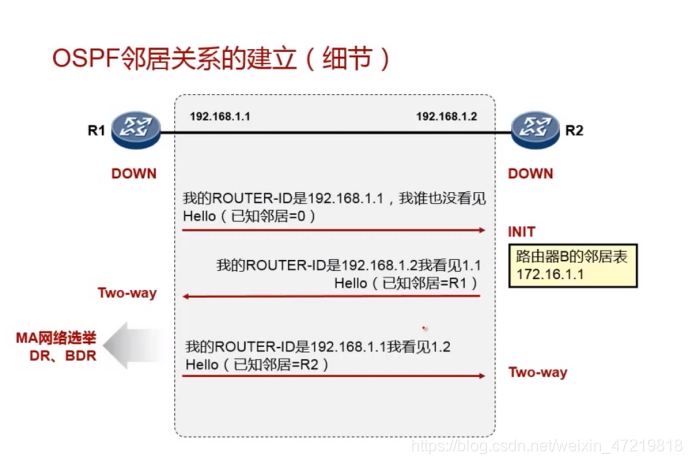

● 状态机在邻居关系建立细节对照图示

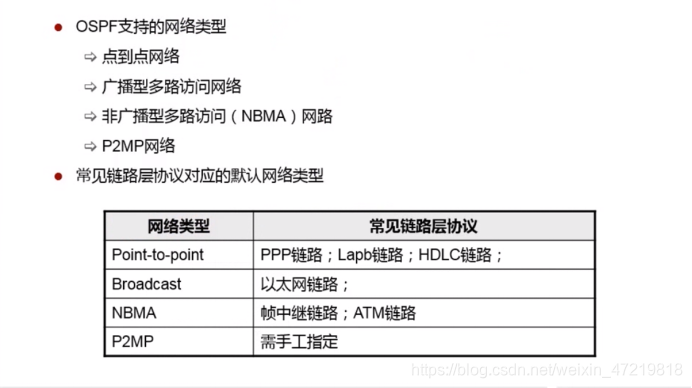

OSPF网络类型

OSPF 中的路由器、DR/BDR选举

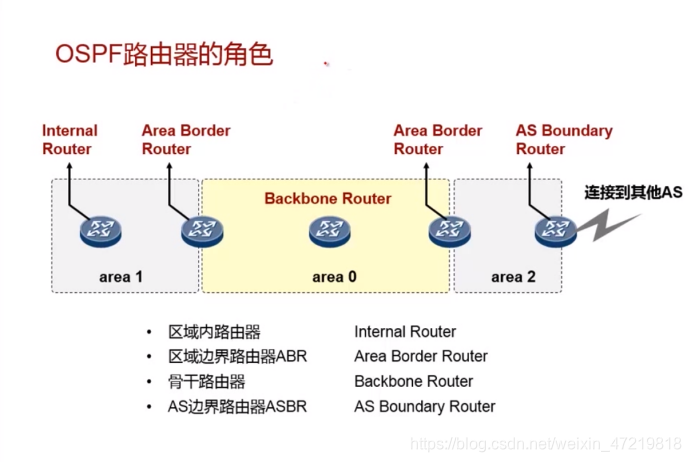

特殊路由器

DR：指定路由器
BDR：备用指定路由器
DRother：区域内其他路由器
ABR：区域边界路由器
ASBR：AS（自治系统）边界路由器

DR/BDR 选举原则

● 先比较各自接口DR优先级（默认为1），再比较Router-ID大小（大的优），选举过程在“t”DR具备不抢占特性

LSA 的泛洪

● DRother用224.0.0.6组播地址通知DR、BDR，由DR、BDR监听
● DR向组播地址224.0.0.5发送更新以通知其他路由器

OSPF Area概念

● Area 0 为骨干区域，承担区域间中转路由信息的任务，由ABR路由器完成
● Area X（X非0）为非骨干区域，也叫标准区域，该区域必须和骨干区域连接

OSPF基本配置

OSPF配置命令

第一步：创建OSPF进程，并指定进程号及router-id（进程号本地有效）
第二步：进入所在Area，并宣告指定接口

【R】OSPF 1 router-id 1.1.1.1
【R-ospf1】area 0
【R-ospf1-area-0.0.0.0】network 网络号 反掩码

OSPF查看命令

● 查看OSPF协议相关运行参数
display ospf brief
●查看OSPF邻居表
display ospf peer
●查看LSDB表
display ospf lsdb
● 查看OSPF路由
display ospf routing

修改OSPF cost和接口优先级命令

修改cost：
【R】int g0/0/1
【R-g0/0/1】ospf cost 7
cost更改为7，缺省为1

修改ospf dr优先级：
【R】int g0/0/1
【R-g0/0/1】ospf dr-priority 255
优先级范围0-255，0不参与DR选举，缺省为1，这里修改为255
