摘要：本文主要介绍了如何搭建以Visual Studio Code 和 PlatformIO为基础的单片机开发环境，并以esp8266开发板为例，通过在OLED显示屏上显示文字的一个例子介绍如何开发一个单片机程序。

本文主要使用的环境：

Boards & dev-kits:Esp8266(CH340G)

Visual Studio Code：1.45.1

PlatformIO：Core 4.3.4 Home 3.2.2

U8g2：2.28.6

一、硬件部分

1.首先就是去某宝买一个esp8266开发板和显示屏，这里我买的是这个（不贴链接，不然有打广告嫌疑，自己去搜哈，有些卖家不送杜邦线的，可以提前问问）

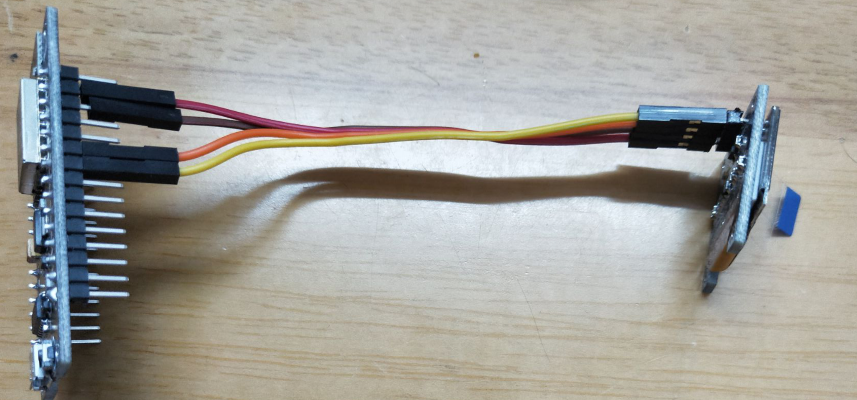

2.按照卖家的说明将显示屏和开发板连接好

二、软件部分

1. 安装Visual Studio Code 和 PlatformIO

vscode: https://code.visualstudio.com/

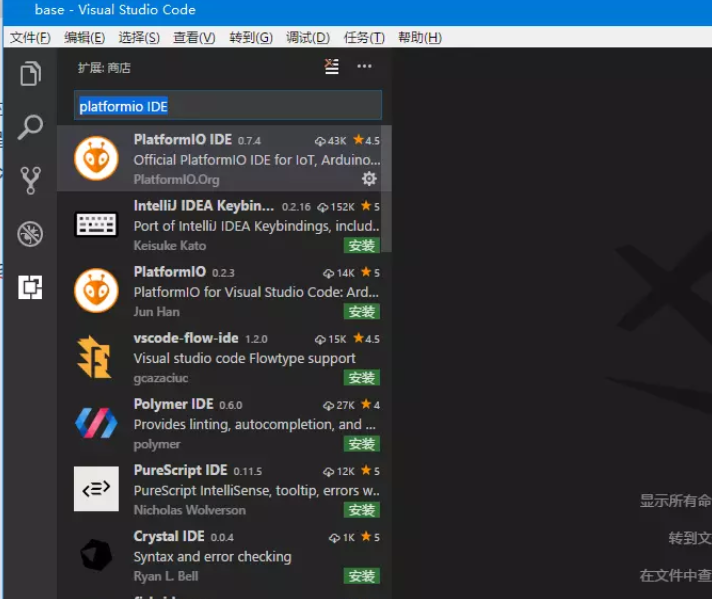

安装完成vscode启动，扩展页面下搜索platformio即可找到,选择第一个Platformio IDE，安装即可（这里需要耐心等待一会）

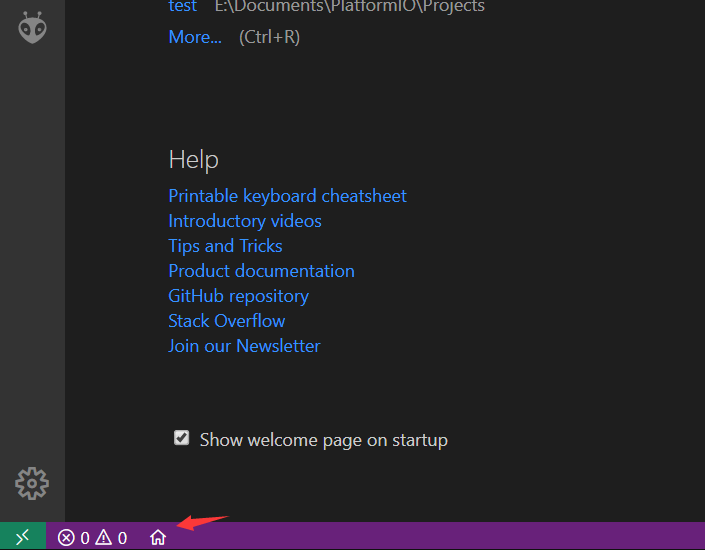

安装完成，等待vscode重新加载后，左下角会多一个小房子图标，点击后即可显示Platformio IDE主界面

2. 安装显示库

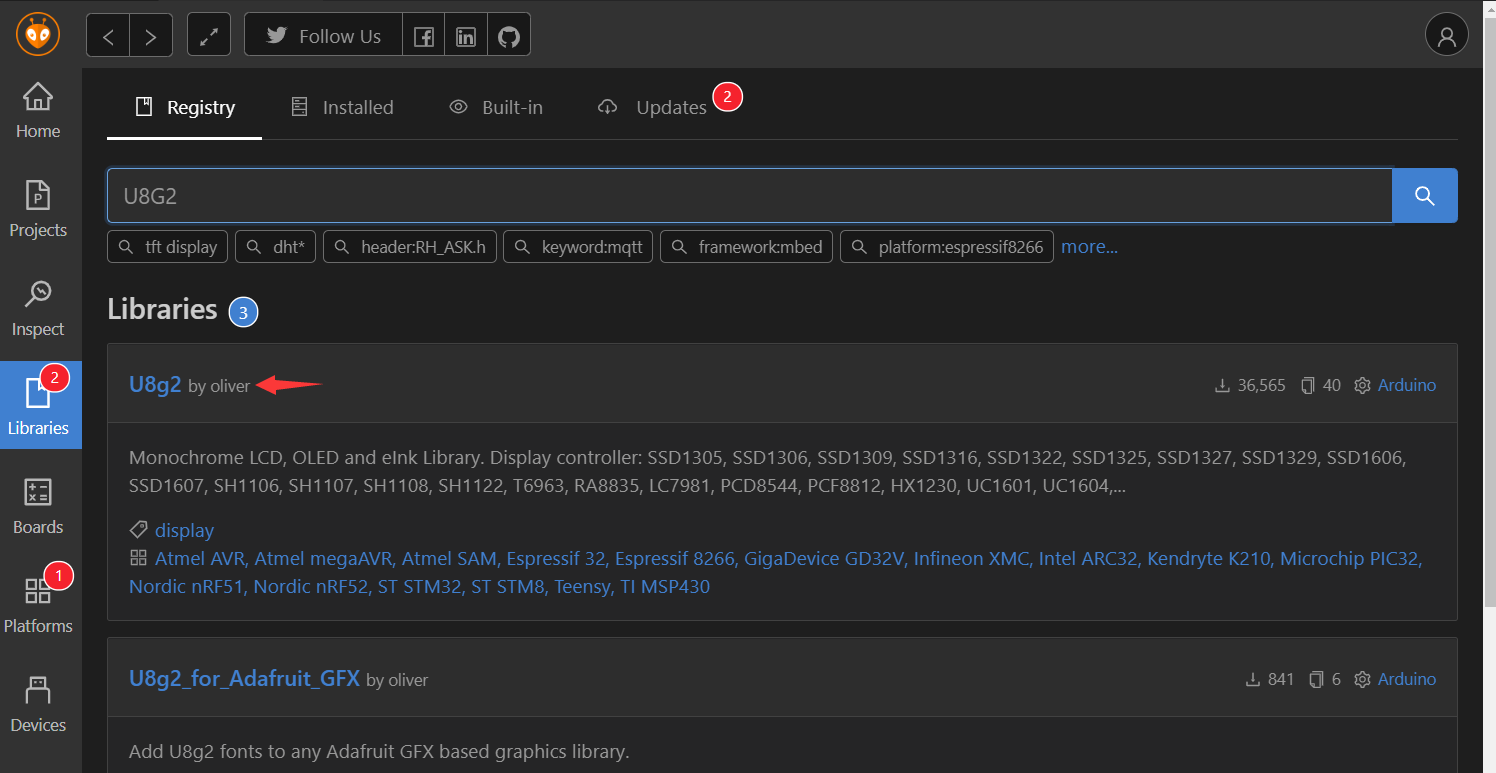

如图点击主界面右侧侧边栏Libraies选项卡，然后直接搜索U8G2然后点击进去，里面有个安装按钮，点一下即可：

3. 开始我们的第一个程序

   选择新建工程:

​

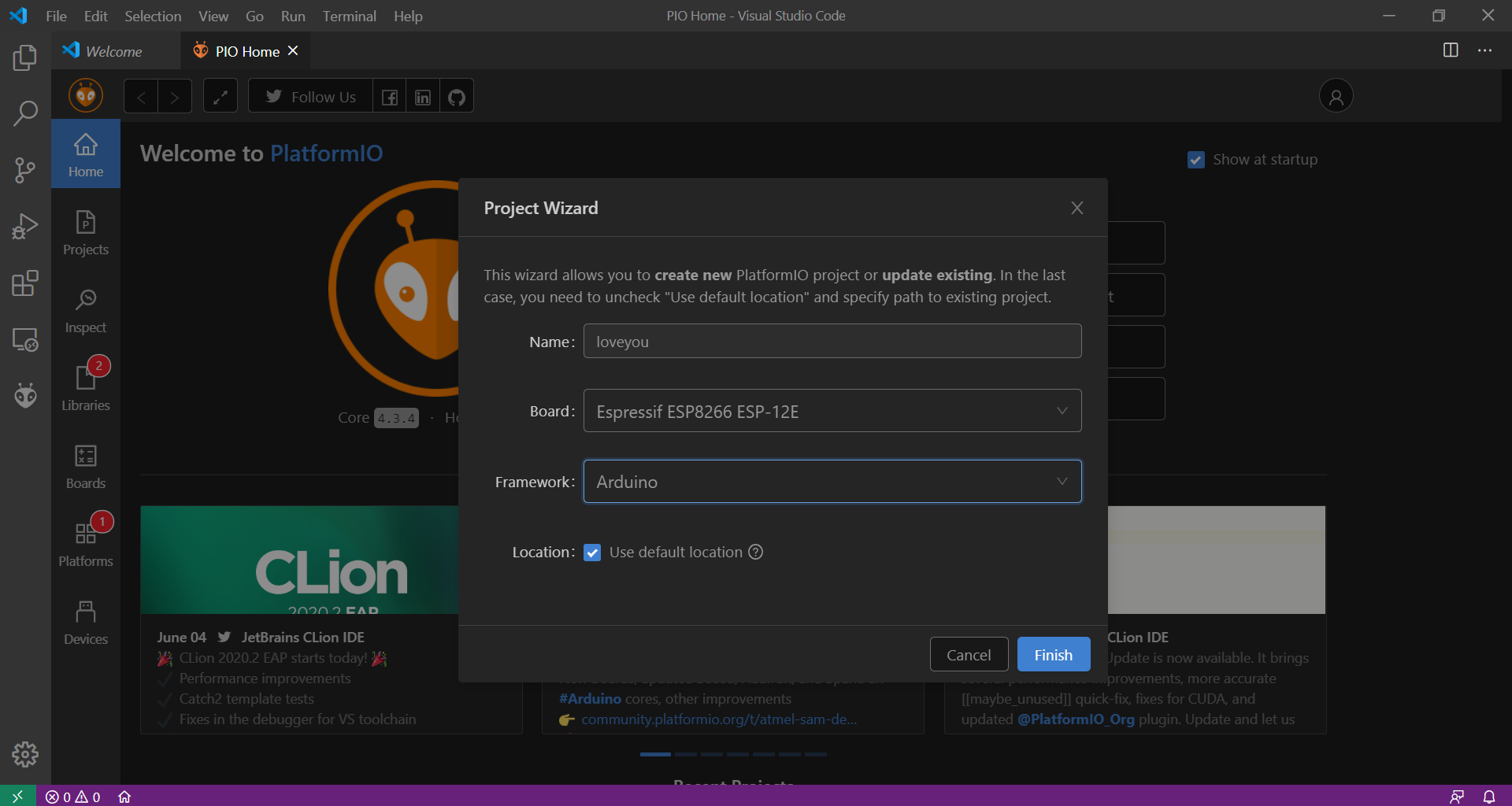

​ 选择板子类型(这里可以选的很多，像STM32，51单片机之类的等等）和框架然后点完成，这里我的设置如下图：

支持的板子列表：https://platformio.org/boards

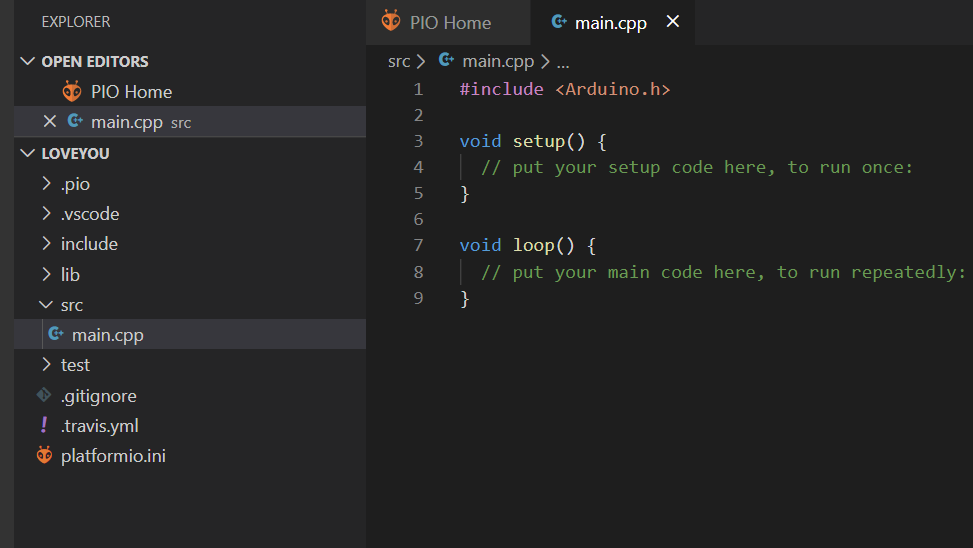

​ 然后即可在main.cpp编辑你的代码：

这里我们输入如下代码

#include <Arduino.h> #include <U8g2lib.h> #define bmp_x 64 #define bmp_y 64 #define SSD1306_SDA 5 #define SSD1306_SLK 4 U8G2_SSD1306_128X64_NONAME_F_SW_I2C u8g2(U8G2_R0, SSD1306_SLK, SSD1306_SDA); void setup() {   u8g2.begin();   u8g2.enableUTF8Print(); // 打开utf-8支持 } void loop() {  u8g2.setFont(u8g2_font_wqy12_t_gb2312); // 设置字体      u8g2.setFontDirection(0);   u8g2.firstPage(); do {     u8g2.setCursor(0, 15);     u8g2.print("中国");     u8g2.drawUTF8(0,40,"我爱你"); } while ( u8g2.nextPage() ); delay(1000); }

代码解释：

(1).void setup() 函数里的内容启动时会执行一次以后不再执行，一般用于初始化。void loop()函数里的内容将会在机器通电时循环执行，一般用于干正事。

(2).u8g2.begin()：U8g2的构造函数。可以理解为初始化。

(3).5、6、7行与你的显示屏有关

具体参见：

https://blog.csdn.net/weixin_30510153/article/details/96227475
https://github.com/olikraus/u8g2/wiki/gallery

(4).u8g2.setFontDirection()，用于设置方向 可选参数:0123

(5).u8g2.firstPage()/nextPage()：循环刷新显示，保持这样就好，把你要输出的内容放在这里面就行。

(6).u8g2.setCursor(x, y) 设置打印功能的光标位置，也就是设置你在上绘制图形或文字的起始位置。

(7).delay(1000)会使单片机延迟1000个时钟周期也就是暂停一段时间啥也不干留给显示屏处理数据，设置太短会来不及写到屏幕上。

4. 连接板子到电脑，然后编译并刷写到板子上

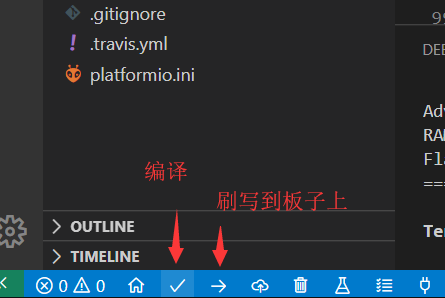

如下图，可以先点编译再点旁边的上传，也可以直接点上传

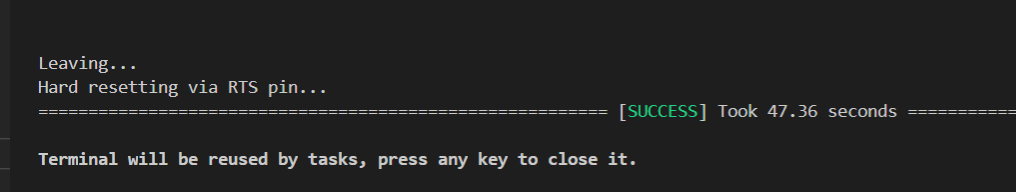

当你看到下图时，说明刷写成功了，没成功的仔细检查一下设备连线，还有就是看看你的代码，显示屏设置对不对。

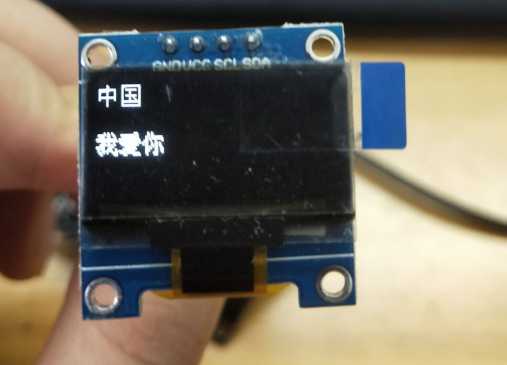

三、成果展示

刷写成功后，OLED显示屏应该可以成功显示出我们设置的内容了

附其他U8G2库常用函数

1.指令

u8g2.clearDisplay(); // 清除显示数据及屏幕 u8g2.clearBuffer(); // 清Buffer缓冲区的数据 u8g2.sendBuffer(); // 将Buffer帧缓冲区的内容发送到显示器,发送刷新消息 u8g2.sendF("c", 0x0a7); // 向显示控制器发送特殊命令 u8g2.setPowerSave(0) // 开关省电模式

2.设置

u8g2.enableUTF8Print(); //设置启用UTF-8支持 u8g2.disableUTF8Print(); //设置停用UTF-8支持 u8g2.setContrast(); //设置显示屏亮度/对比度(0-255) u8g2.setBusClock(); //设置连接速度(IIC:200000-400000/SPI:1000000-8000000),在begin()之前调用 //设置字体 u8g2.setFontMode(0); //定义字体背景模式,仅u8g2_xxx_tX字体支持,默认0,禁用透明 u8g2.setFontDirection(0); //旋转当前显示 参数:0123 u8g2.setFont(u8g2_font_unifont_t_chinese1); //设置字体 u8g2.setFontPosCenter(); //设置字体基线Center/Baseline/Bottom/Top //设置颜色 u8g2.setDrawColor(1); //设置颜色,0透显,1实显,2XOR (drawCircle,drawDisc,drawEllipse和drawFilledEllipse不支持XOR模式) //设置光标位置 u8g2.home(); //设置光标回初始位置 u8g2.setCursor(x, y); //设置打印功能的光标位置 u8g2.setBitmapMode(0); //设置是否开启位图函数背景色

3.简单绘制

u8g2.drawStr(x, y, "文本"); // 绘制文本字符,不能绘制编码大于或等于256,绘制文本前需定义字体.y轴向上绘制 u8g2.drawUTF8(x, y,"字符"); // 绘制一个编码为UTF-8的字符串.注意1.编译器支持2.代码编辑器支持 u8g2.drawGlyph(x, y, HEX); // 绘制特殊文本图标(需联合特殊字体) u8g2.print(); // 打印文本字符(需要联合光标位置setCursor,setFont)支持变量和F()

4.高级绘制

u8g2.drawPixel(x, y); // 在xy位置绘制一个像素. u8g2.drawHLine(x, y, w); // 绘制水平线 w长度 u8g2.drawVLine(x, y, h); // 绘制垂直线 h高度 u8g2.drawLine(x1, y1, x2, y2); // 画自由线 x1y1点1 x2y2点2 u8g2.drawBox(x, y, w, h); // 绘制矩形，画填充矩形w,h,宽度,高度 2 u8g2.drawFrame(x, y, w, h); // 画空心矩形w,h,宽度,高度 u8g2.drawRFrame(x,y,w,h,r); //绘制圆角矩形，要求w >= 2*(r+1);h >= 2*(r+1);否则未定义2*(r+1) // 正或椭圆 u8g2.drawCircle(圆心x, 圆心y, 半径rad, 部分位置U8G2_DRAW_ALL); // 画空心圆 rad半径 直径为 2rad+1 u8g2.drawEllipse(圆心x, 圆心y, 椭圆长度x, 椭圆宽度y, 部分位置U8G2_DRAW_ALL) //画空心椭圆 长度和宽度均为整个圆的1/2 U8G2_DRAW_ALL    /*替换参数: U8G2_DRAW_ALL 全部 U8G2_DRAW_UPPER_RIGHT 上右 U8G2_DRAW_UPPER_LEFT 上左 U8G2_DRAW_LOWER_RIGHT 下右 U8G2_DRAW_LOWER_LEFT 下左*/      u8g2.drawTriangle(x1,y1,x2,y2,x3,y3); //绘制多边形，三个点的坐标,实心 u8g2.drawXBM( x, y, w, h, bits); //绘制位图，bits是位图资源表,setBitmapMode(1)切换为旧模式
