说明：通过处理器专家创建芯片为MC9S08DZ60的工程，按键控制LED

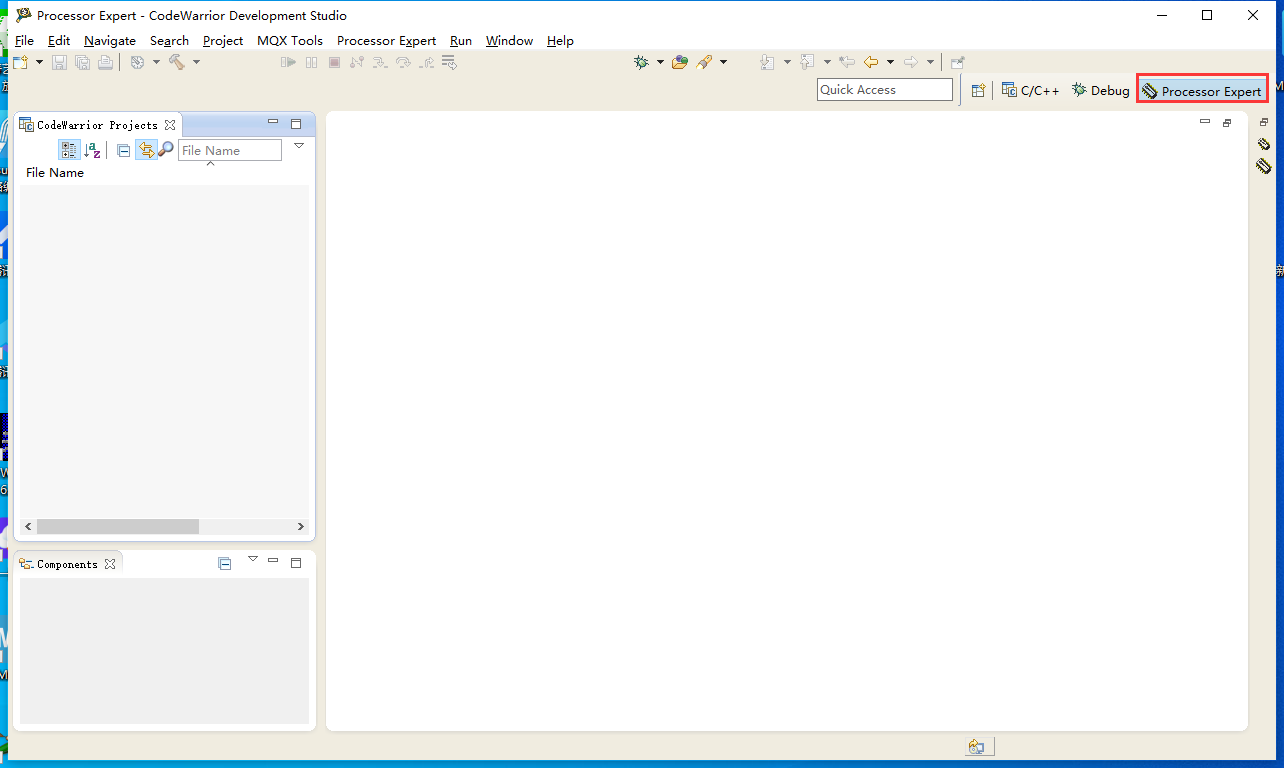

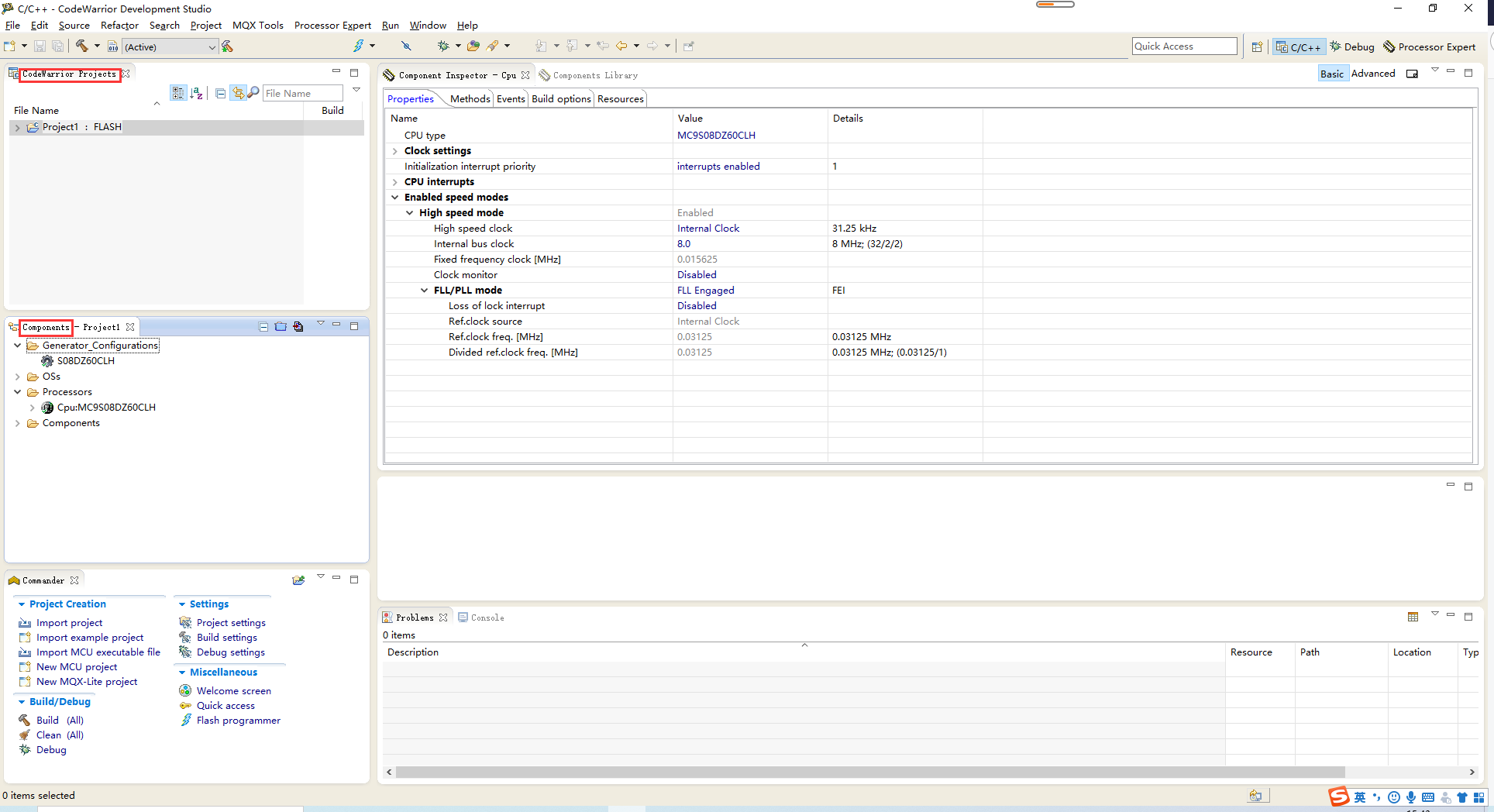

一、CW11.1软件界面布局

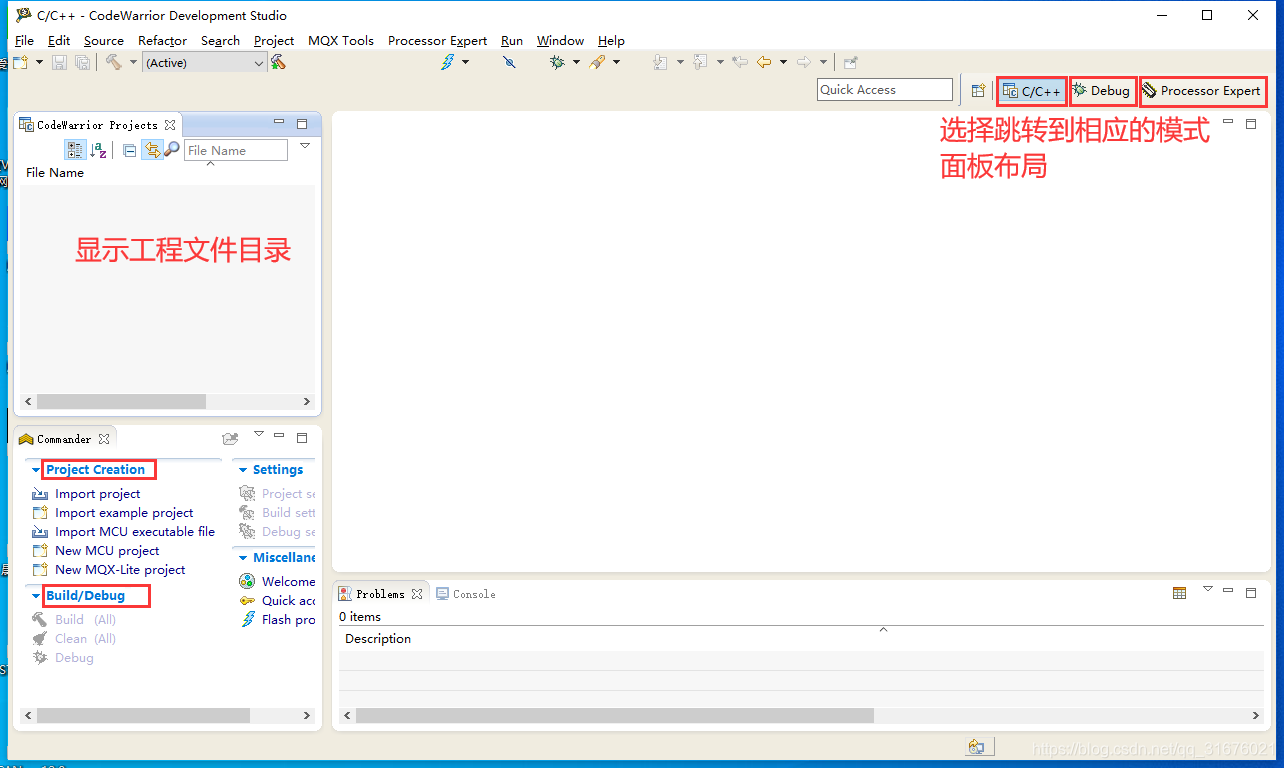

1、双击桌面图标，打开软件，设置工作空间

软件主界面

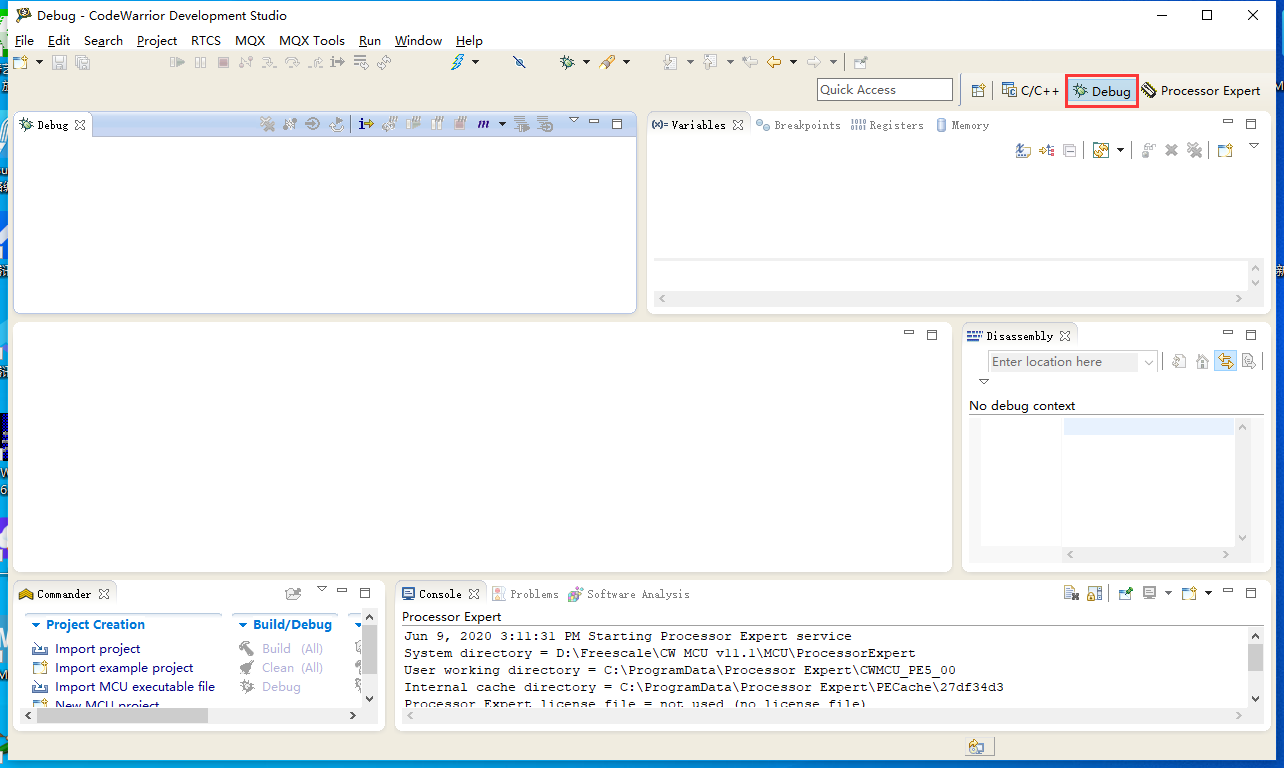

调试界面

处理器专家界面

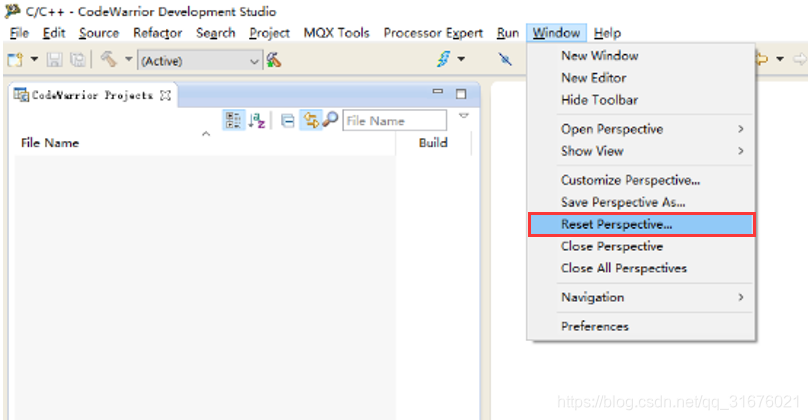

有时经常调整（删除）面板布局，如果想恢复布局，可在Window工具栏下的Reset Perspective选项来复位面板布局

二、新建工程

1、在C/C++模式下，在Commander面板下点击New MCU project

2、创建一个裸板工程，设置工程名和存储路径（默认存储到工作空间），下一步

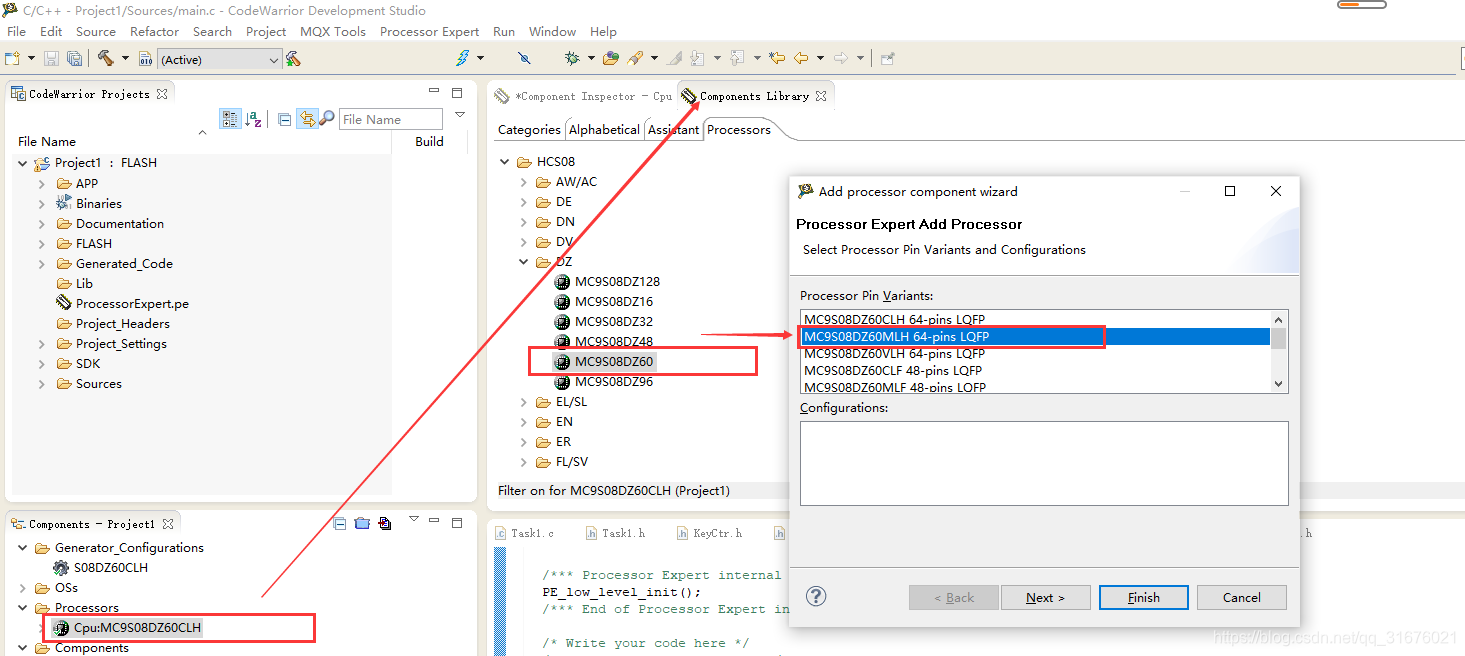

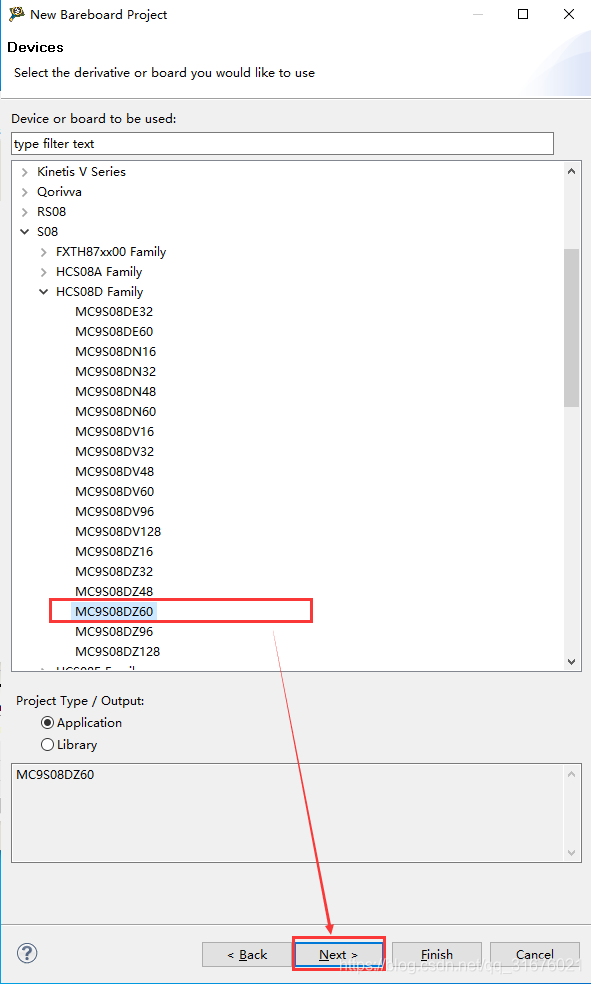

3、选择芯片型号

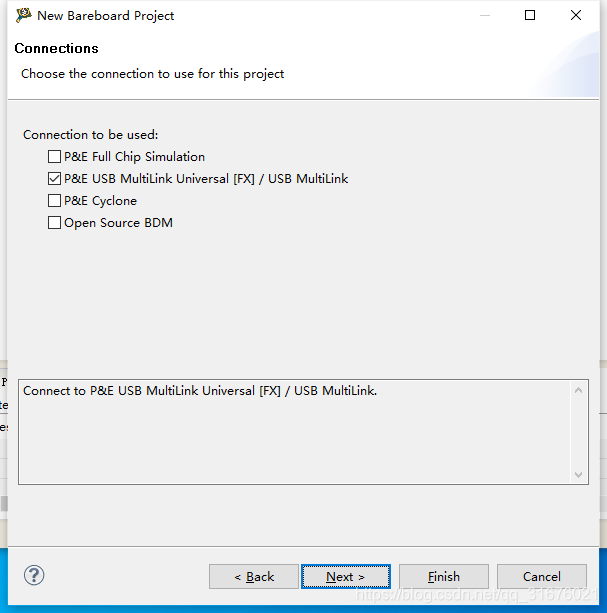

4、选择连接方式（程序调试下载方式）

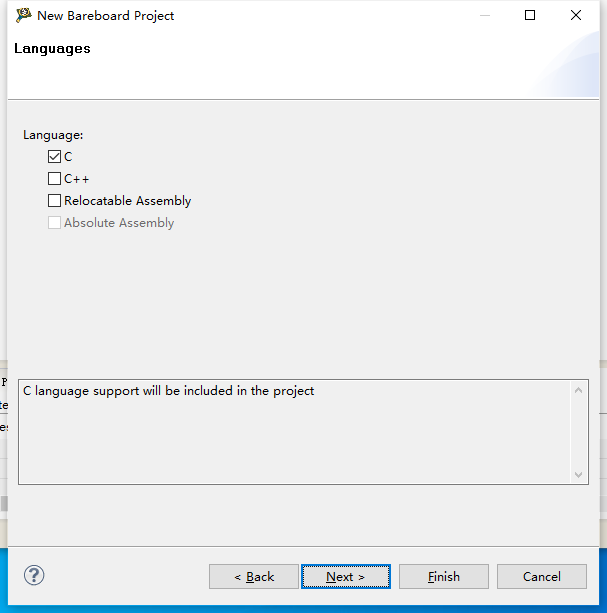

5、选择编程语言

6、快速应用开发，处理器专家

7、C/C++选项

8、新建工程完成

三、底层配置

芯片具体型号选择（重要）

1、时钟设置，使能外部时钟，设置时钟频率8MHz（根据硬件的晶振频率），高速时钟设置为外部时钟

2、生成软件延时函数

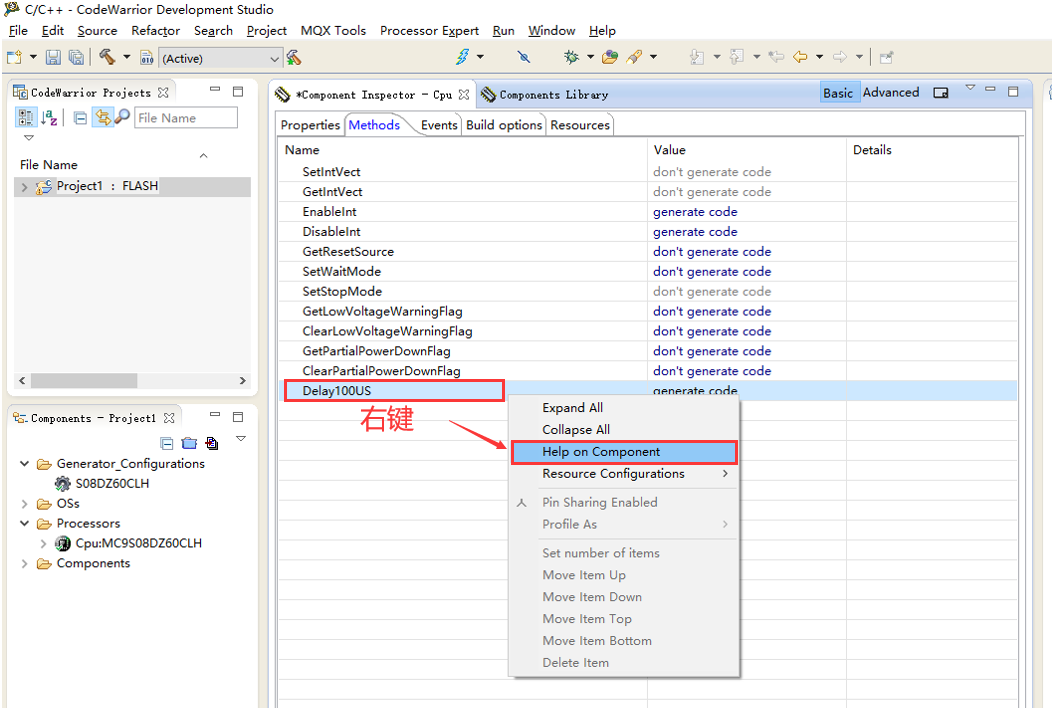

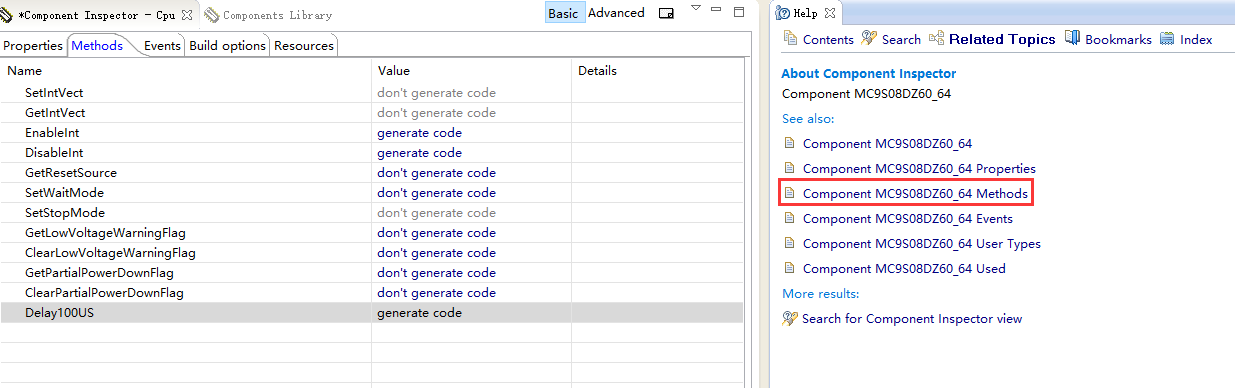

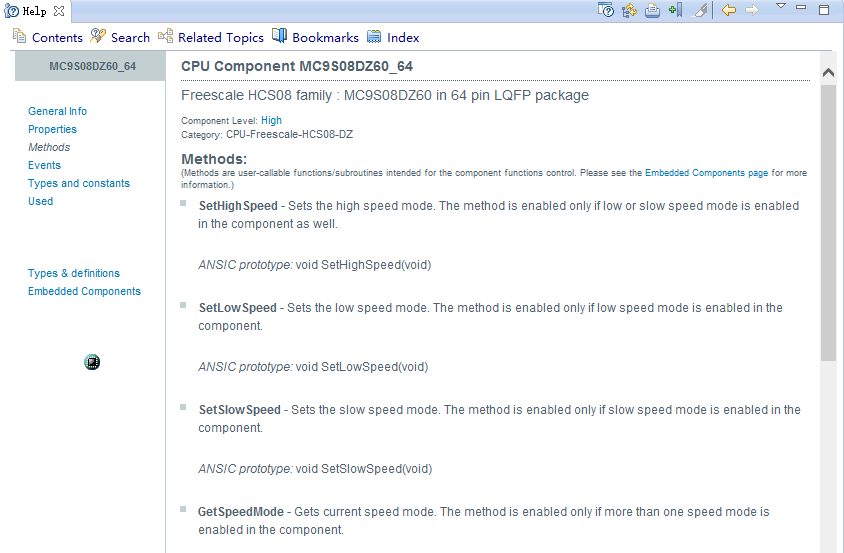

查看帮助文档

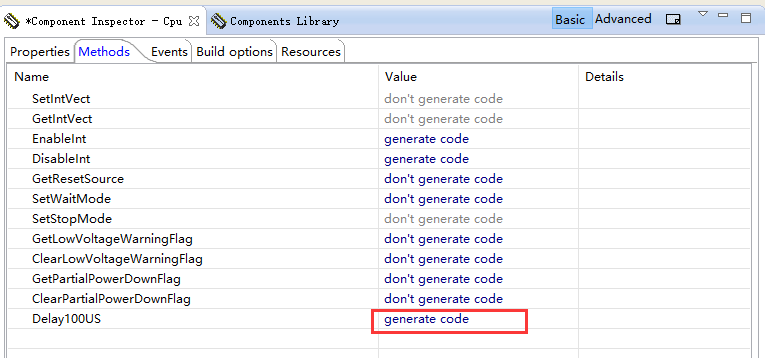

点击Component MC9S08DZ60_64 Methods

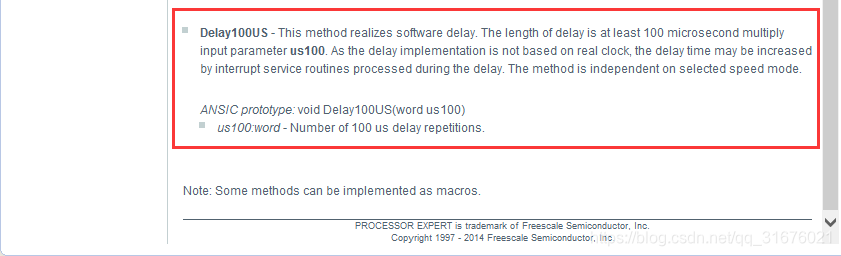

 //    us100:word - Number of 100 us delay repetitions.  void Delay100US(word us100)

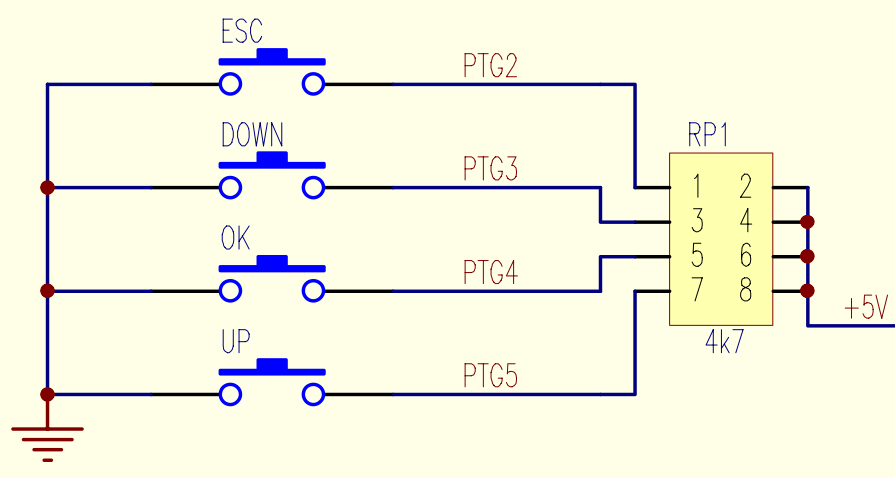

3、按键接口硬件电路

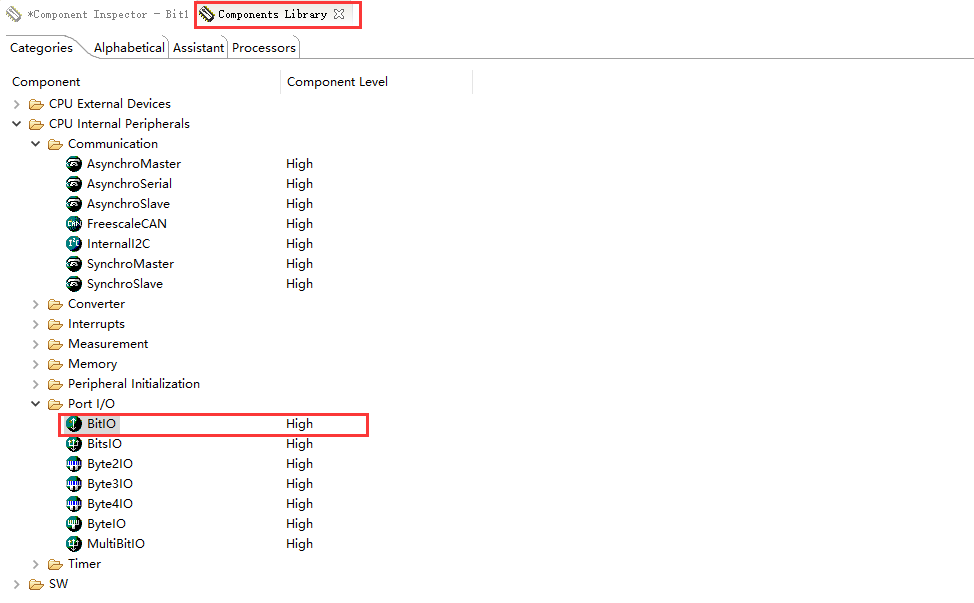

4、双击 BitIO，添加IO组件

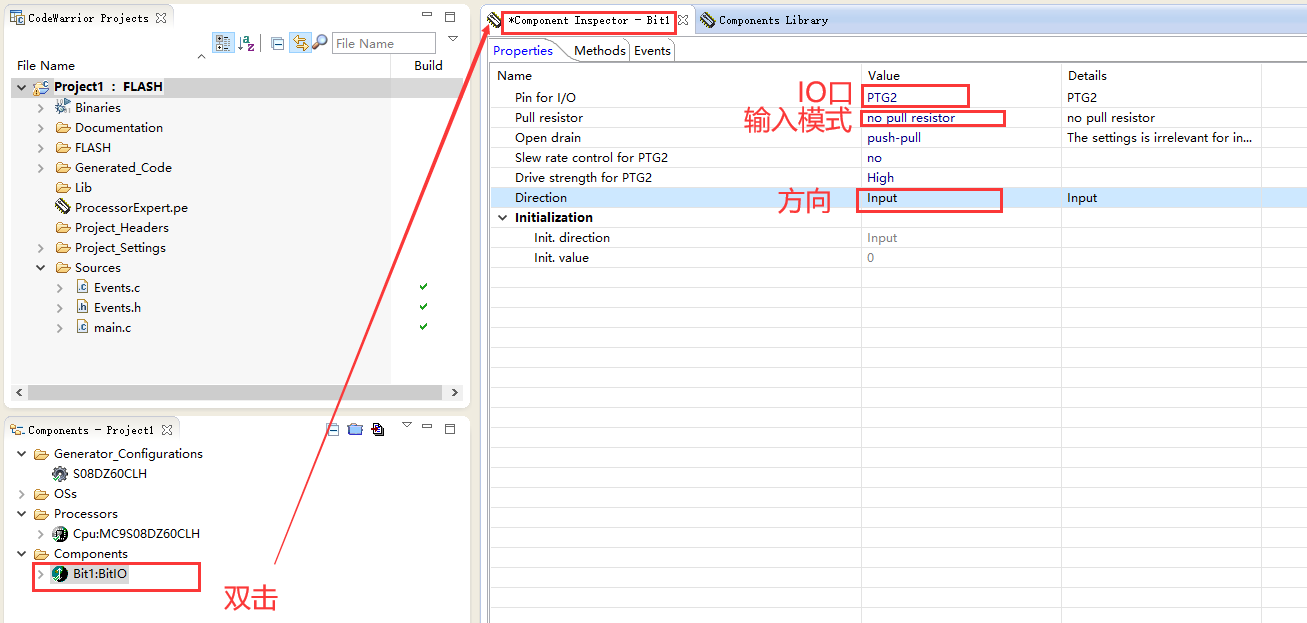

Pull resister设置为 no pull resister ,因为按键电路已经有一个4.7K的上拉电阻，按键没按下IO口为高电平，按下为低电平。

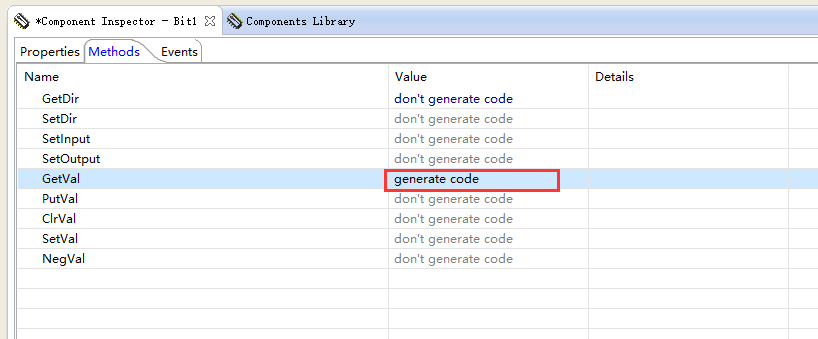

生成函数GetVal();

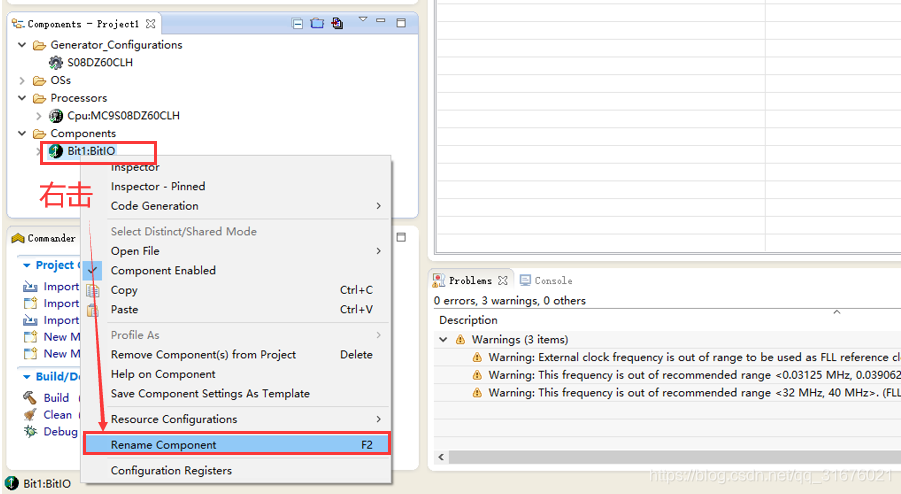

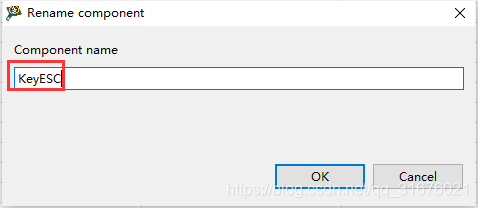

重命名组件

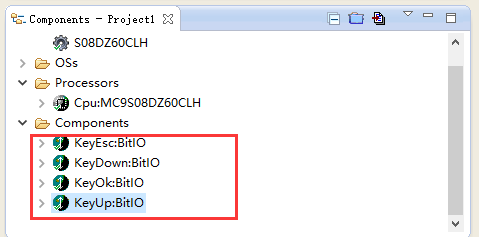

5、重复相同步骤，设置另外三个按键组件

6、LED硬件电路，可以看出IO口输出低电平LED亮。

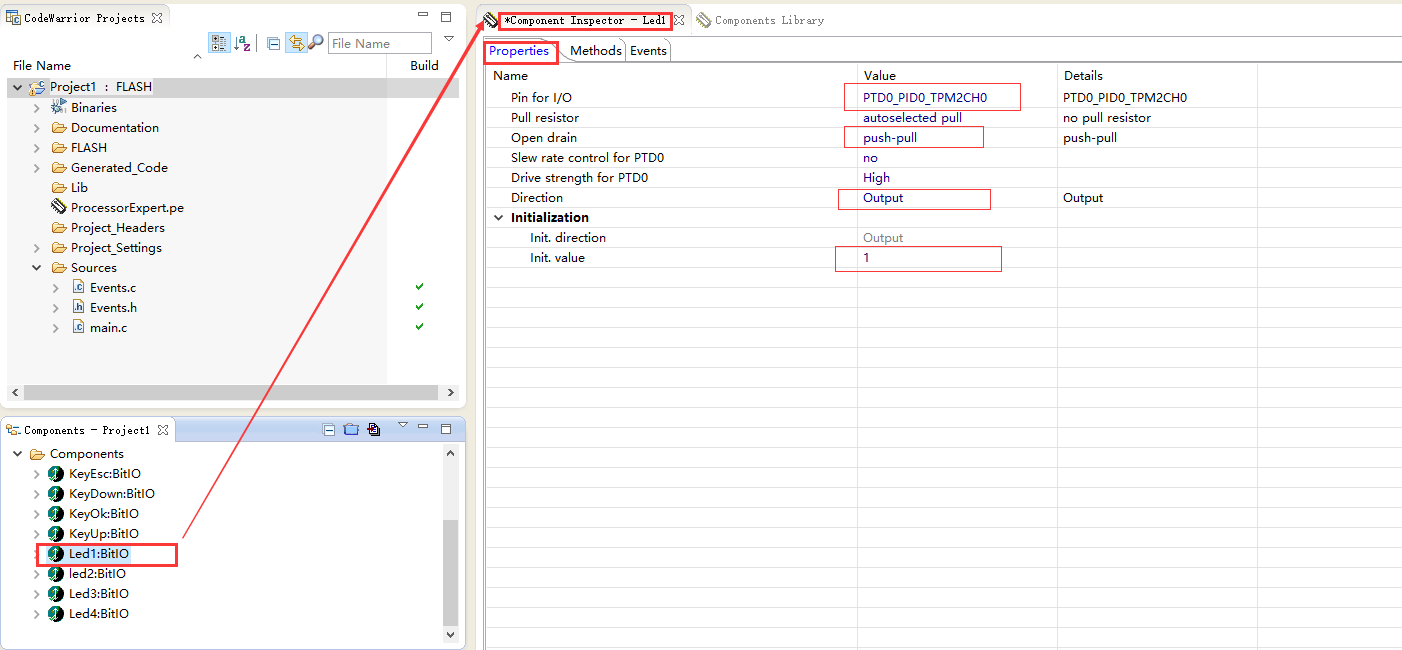

7、双击 BitIO，添加IO组件，步骤如上，方向为推挽输出，初始置为高电平

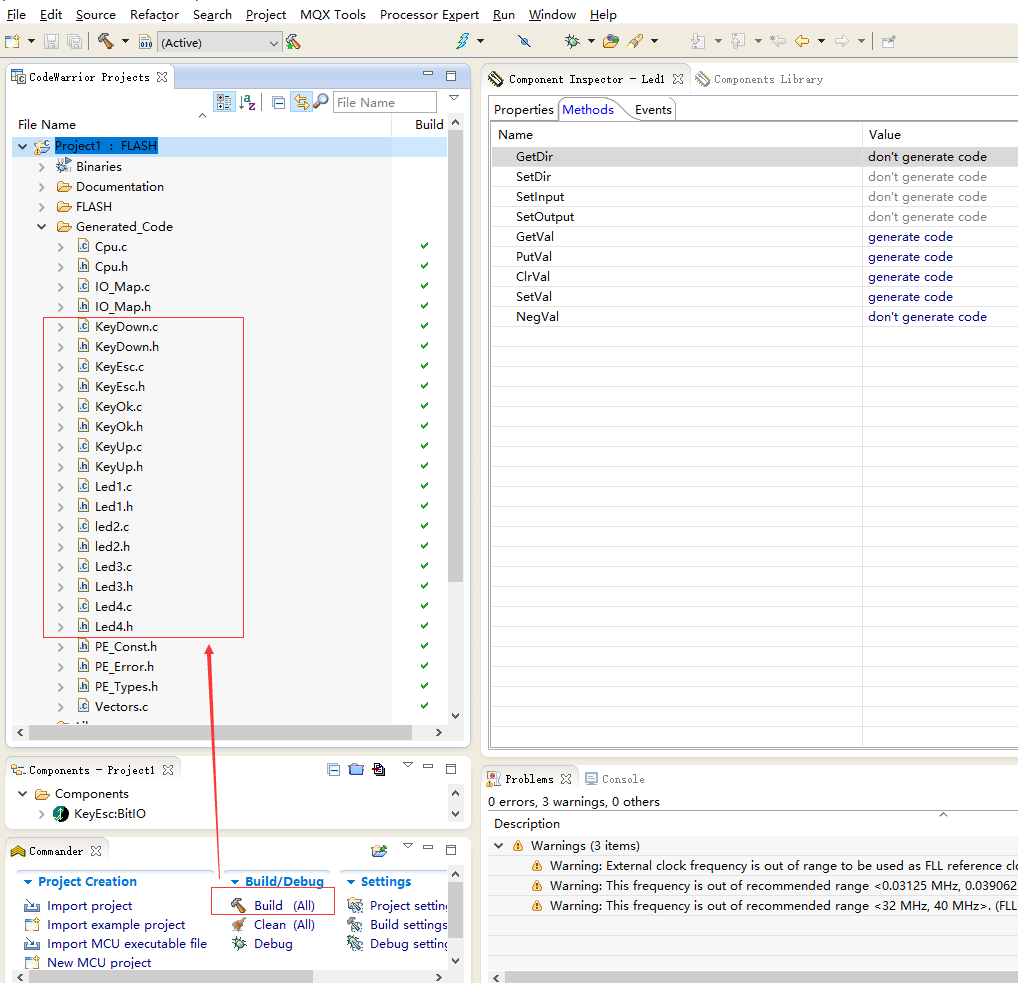

8、编译工程，生成代码。

四、编写中间件程序

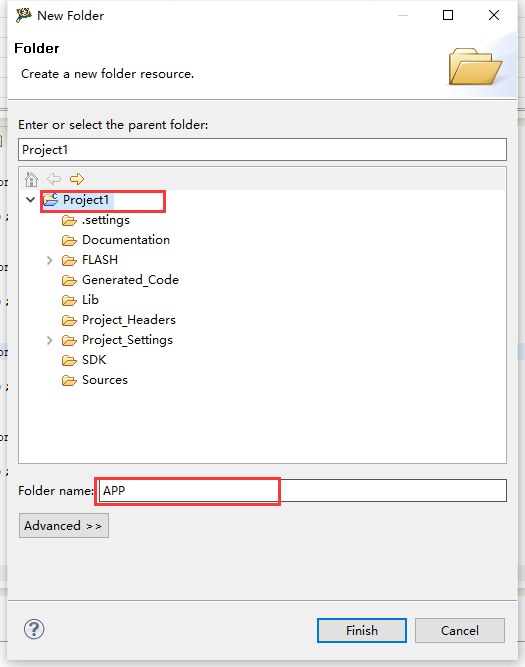

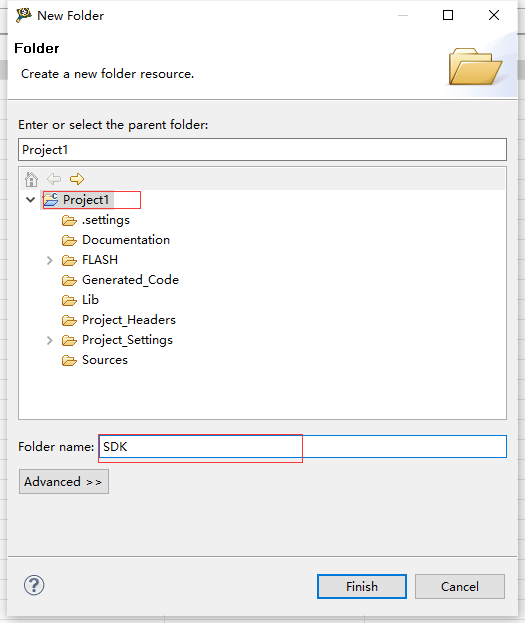

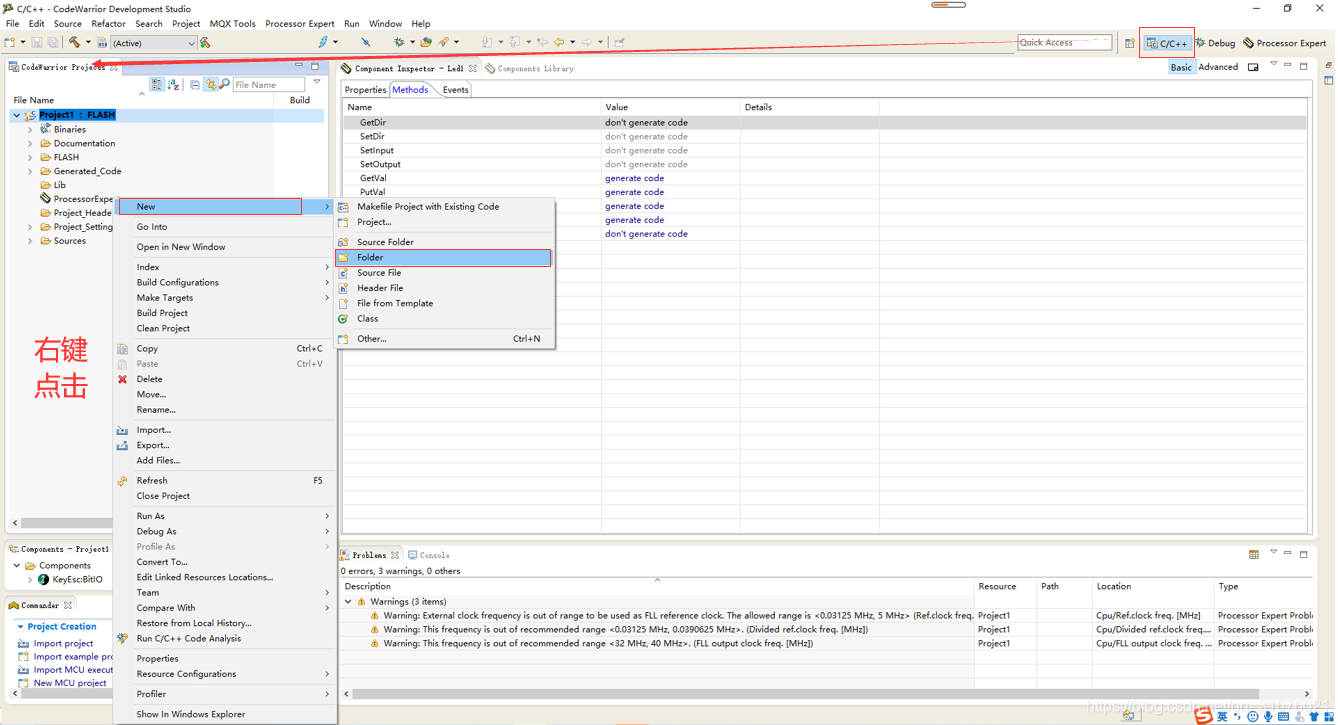

1、新建文件夹

在SDK文件夹下新建源文件和头文件

在构建工程的时候，按模块分类文件夹，就存在需要包含头文件路径的问题。

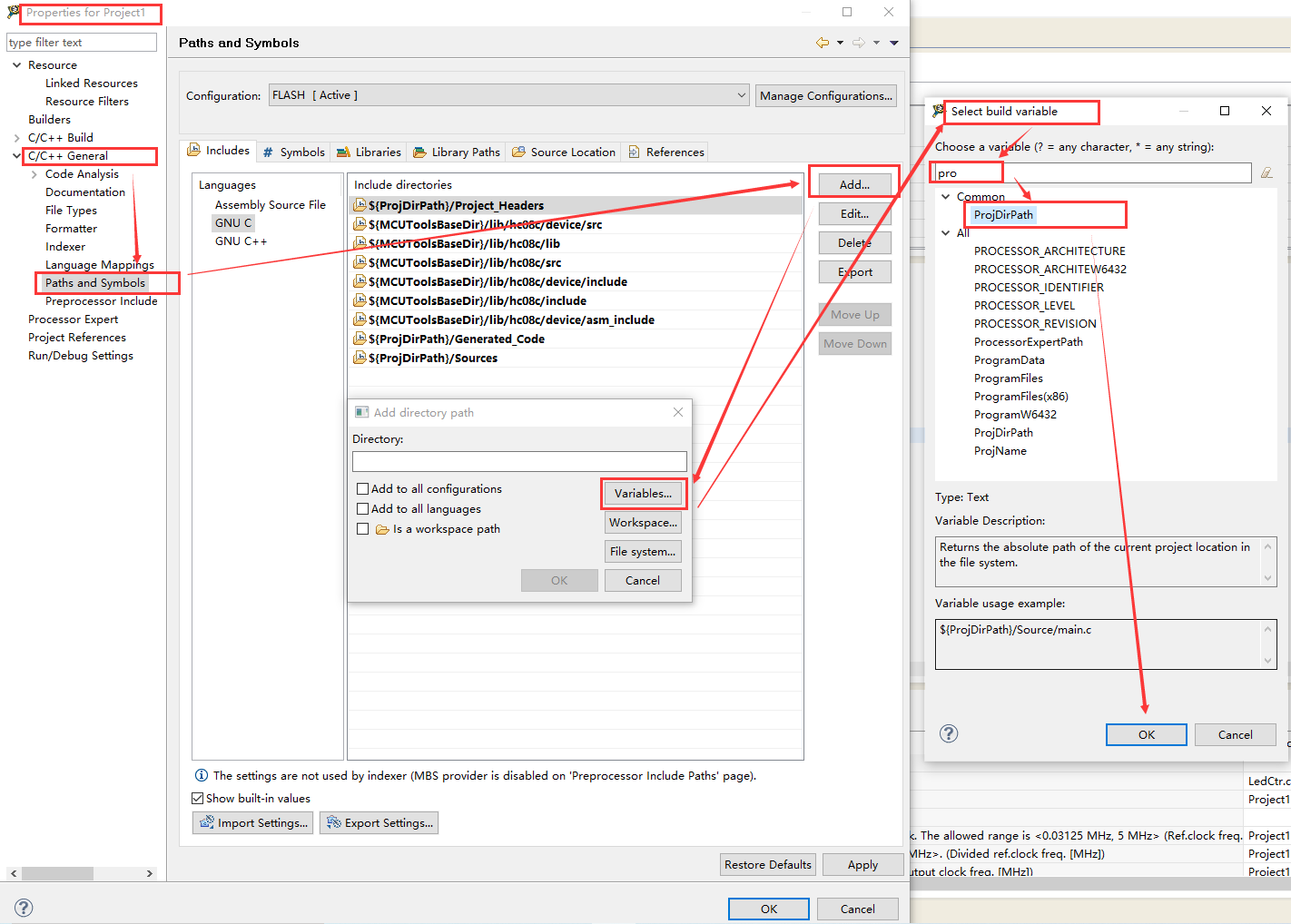

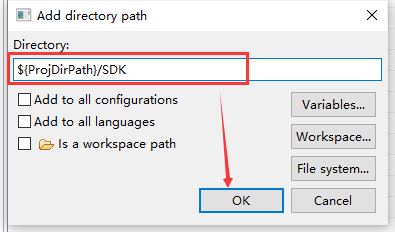

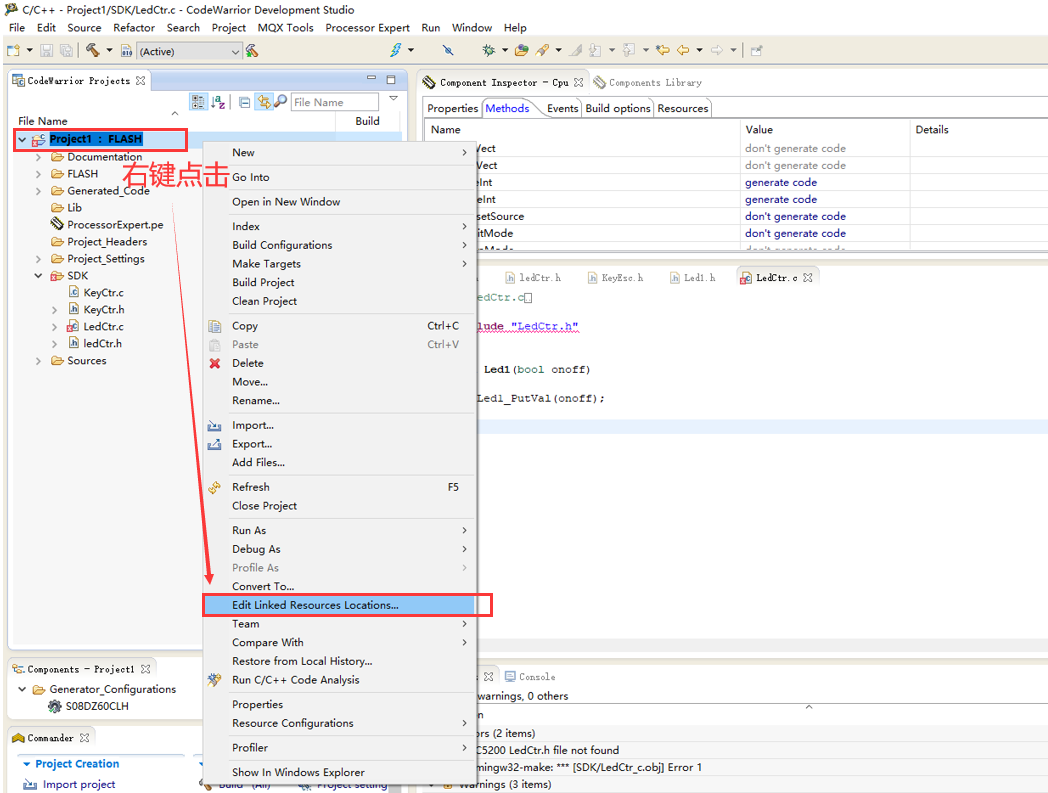

选择C/C++General的Path and Symble,再选择GUN C。点击右边的 Add，点击Variables 选择ProjDirPath,在设置相应的文件路径。

2、编写代码

KeyCtr.h

  #ifndef KEYCTR_H_ #define KEYCTR_H_  #include "KeyEsc.h" #include "KeyDown.h" #include "KeyOk.h" #include "KeyUp.h"  #define  KEYDOWN   0  #define    Get_KeyEsc()    KeyEsc_GetVal() #define    Get_KeyDown()   KeyDown_GetVal() #define    Get_KeyOk()    KeyOk_GetVal() #define    Get_KeyUp()    KeyUp_GetVal()    #endif /* KEYCTR_H_ */

KeyCtr.c

  #include "KeyCtr.h"

LedCtr.h

 #ifndef LEDCTR_H_ #define LEDCTR_H_  #include "Led1.h" #include "Led2.h" #include "Led3.h" #include "Led4.h"  #define ON  0 #define OFF 1  void Led1_onoff(bool onoff); void Led2_onoff(bool onoff); void Led3_onoff(bool onoff); void Led4_onoff(bool onoff);   #endif /* LEDCTR_H_ */

LedCtr.c

 #include "LedCtr.h"    void Led1_onoff(bool onoff) {  Led1_PutVal(onoff); }  void Led2_onoff(bool onoff) {  Led3_PutVal(onoff); }  void Led3_onoff(bool onoff) {  Led3_PutVal(onoff); }  void Led4_onoff(bool onoff) {  Led4_PutVal(onoff); }

五、建立应用层

1、新建文件夹

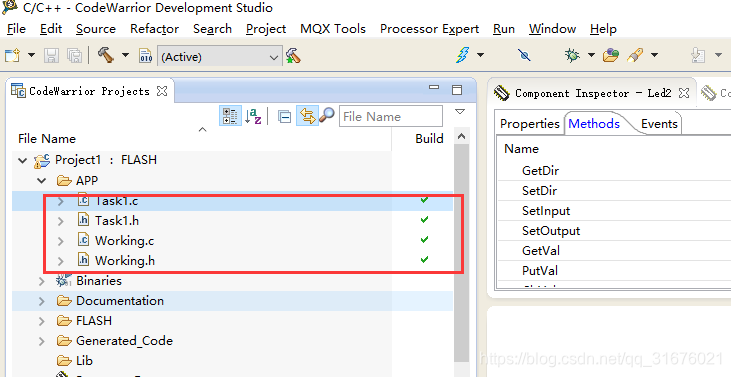

2、添加路径，新建文件（步骤如上）

3、代码编写

Task1.h

 #ifndef TASK1_H_ #define TASK1_H_  #include "LedCtr.h" #include "KeyCtr.h"  void task1(void);   #endif /* TASK1_H_ */

Task1.c

   #include "Task1.h"  void task1(void) {  if( KEYDOWN==Get_KeyEsc() )  {   Led1_onoff(ON);  }  else  {   Led1_onoff(OFF);  }    if( KEYDOWN==Get_KeyDown() )  {   Led2_onoff(ON);  }  else  {   Led2_onoff(OFF);  }    if( KEYDOWN==Get_KeyOk() )  {   Led3_onoff(ON);  }  else  {   Led3_onoff(OFF);  }    if( KEYDOWN==Get_KeyUp() )  {   Led4_onoff(ON);  }  else  {   Led4_onoff(OFF);  }  Cpu_Delay100US(100);//10ms   }

Working.h

 #ifndef WORKING_H_ #define WORKING_H_  #include "Task1.h"  void runing(void);  #endif /* WORKING_H_ */

Working.c

 #include "Working.h"   void runing(void) {  for(;;)  {      task1();     } }

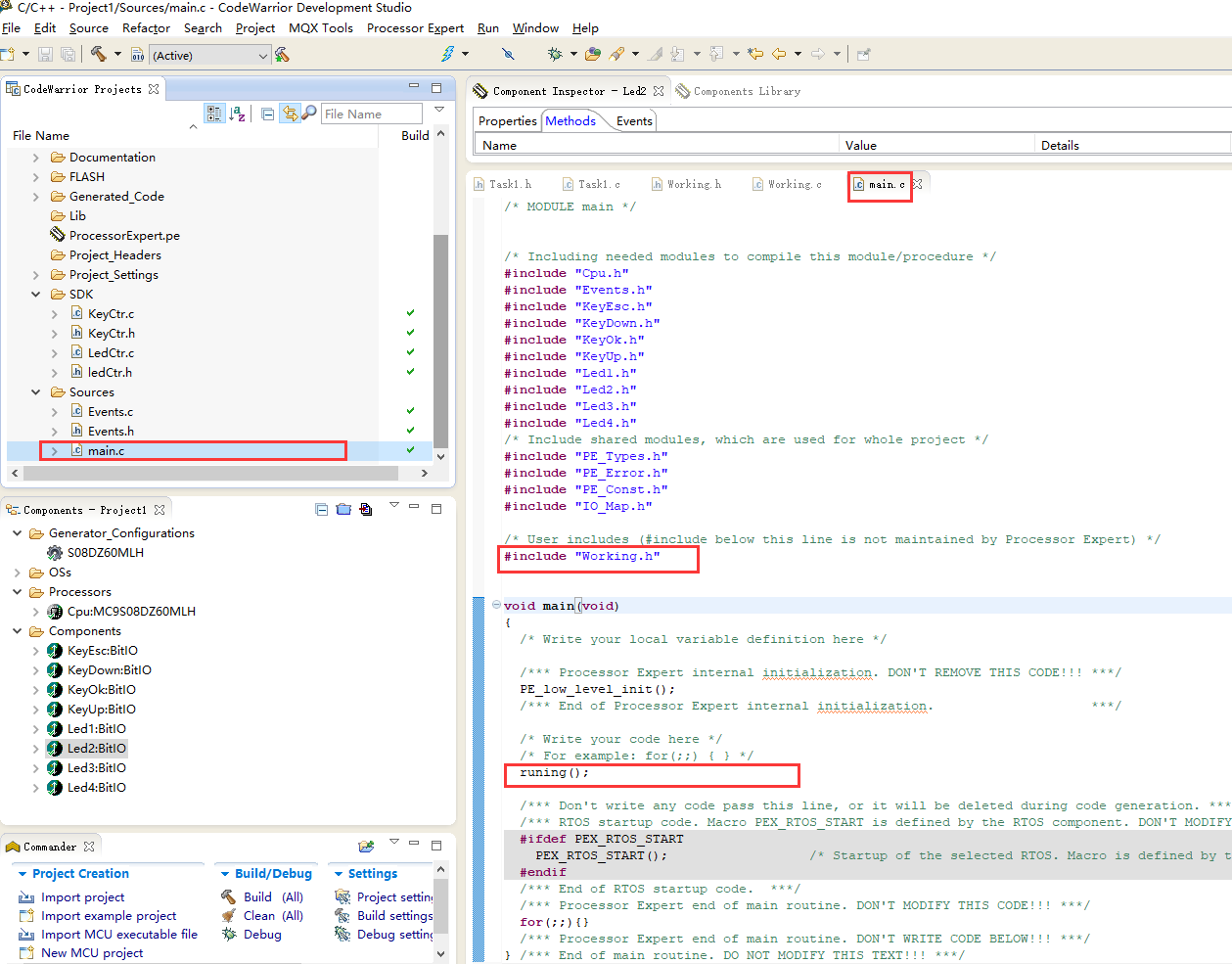

4、主函数编写

5、编译，调试下载
