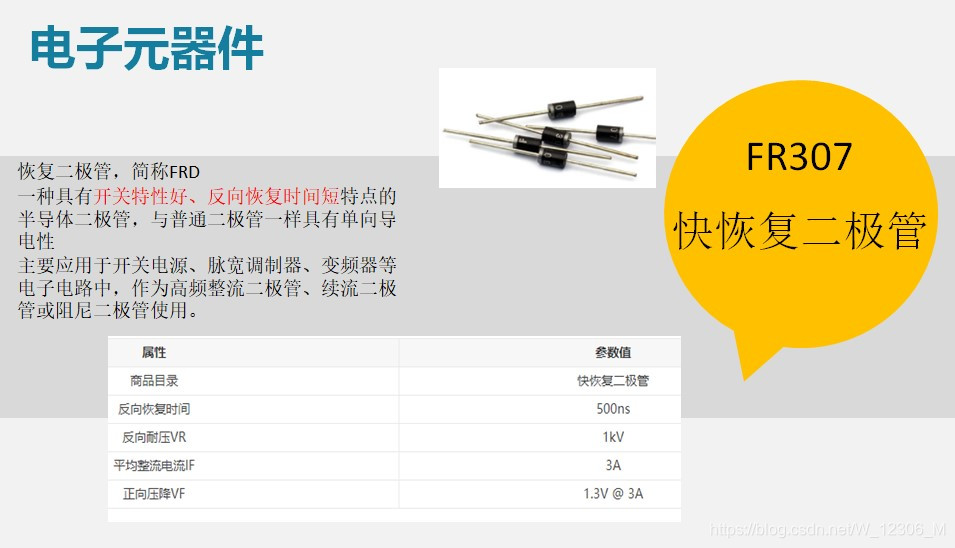

电赛时成绩不太理想，测试时舵机控制板坏了，之前一直关注的可控硅倒是好好的，欲哭无泪。电子实训就又改进了一下作品，做了ppt，下电磁炮电路部分，有错误的地方希望各位指正。 <1>电器线圈是可以储存能量的，一旦线圈断电，它两端就会产生很大的反向电动势，如果在线圈两端并联一个快恢复二极管，使它产生一个回路，电动势通过这个回路使线圈储存的能量泄放。所以为了保护可控硅,让线圈完全放电，就加了FR307 <2>比赛时电压加到了190V，每次放电都是用表笔短接电容，场面相当可怕，实训时发现只要用炮管上的线圈短接一下电容两端就行，因为我的线圈是用端子接的很方便拆，我直接用两只手拿着靠一下电容就行，放不放子弹无所谓，手靠的速度太慢，不是很危险 <3>线圈需要好好缠，缠的太乱会让其他部分很难搞。炮管和子弹最好大小匹配一点，这样能减小在炮管内的能量损耗，方向也能准一点。实训时慢慢的绕了线圈,换了炮管，只要90V就能满足要求了 <4>子弹用磁性的飞的比较远，形状最好不要球形，打出去方向容易漂，我们组试了好多，最后相中了实验室的螺丝刀刀头，很好的圆柱形，还是磁性的 <5>可控硅用作瞬时电流大时的开关还是挺好用的，按要求连好它的电路就可以了，注意分清三个脚，推荐一篇介绍的文档：双向可控硅详解 1、 2、 3、
文章末尾贴了几张自留的可控硅使用基本知识

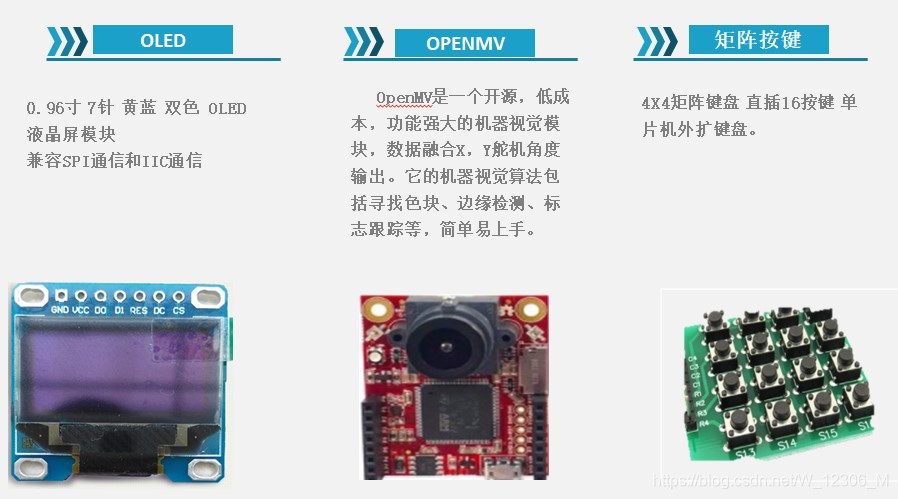

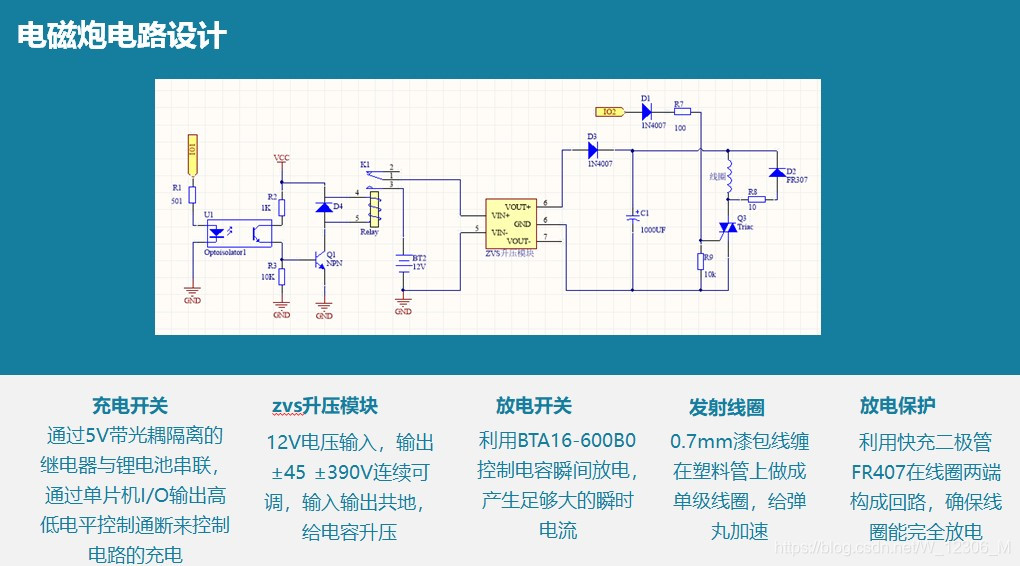

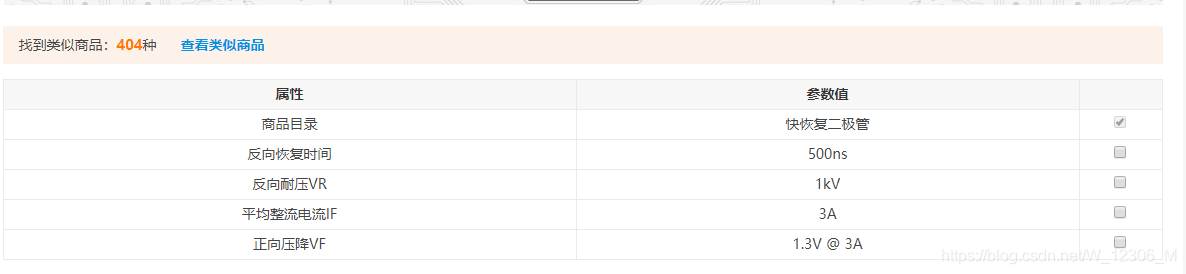

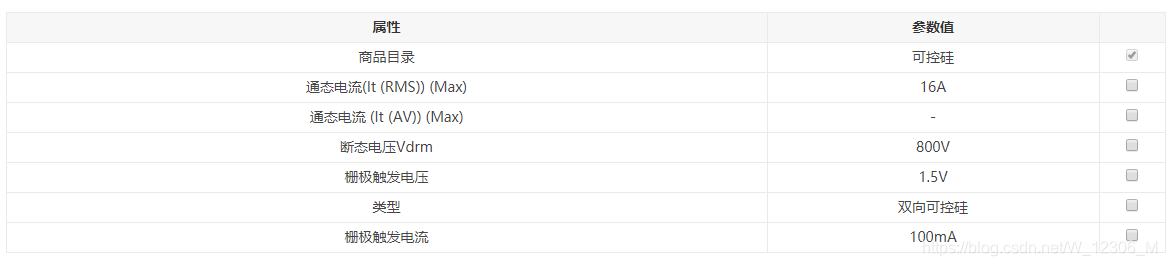

<6>电路不确定先别急着加电、加控制板，把每一部分都调通再连起来，在控制引脚部分，电路要做好反向电压的保护ppt部分，多图，也加了两张器件手册的图

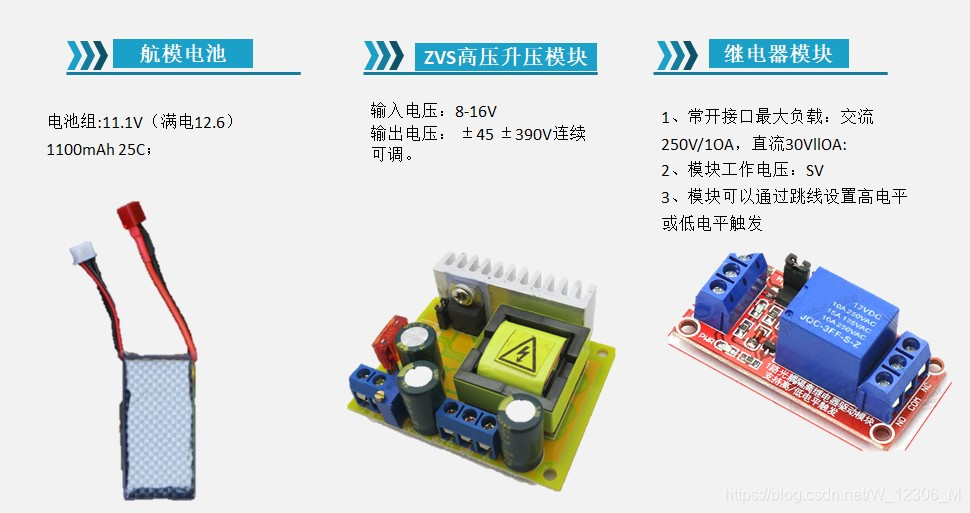

升压模块记得测共地，不然没法用控制脚控制后面的开断
4、
5、
最靠左的其实是继电器开关，因为买的型号不太对，改了个贴片电阻就顺便把他也画进去了

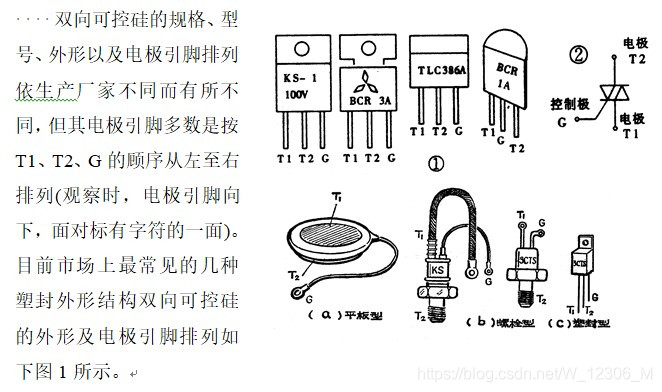

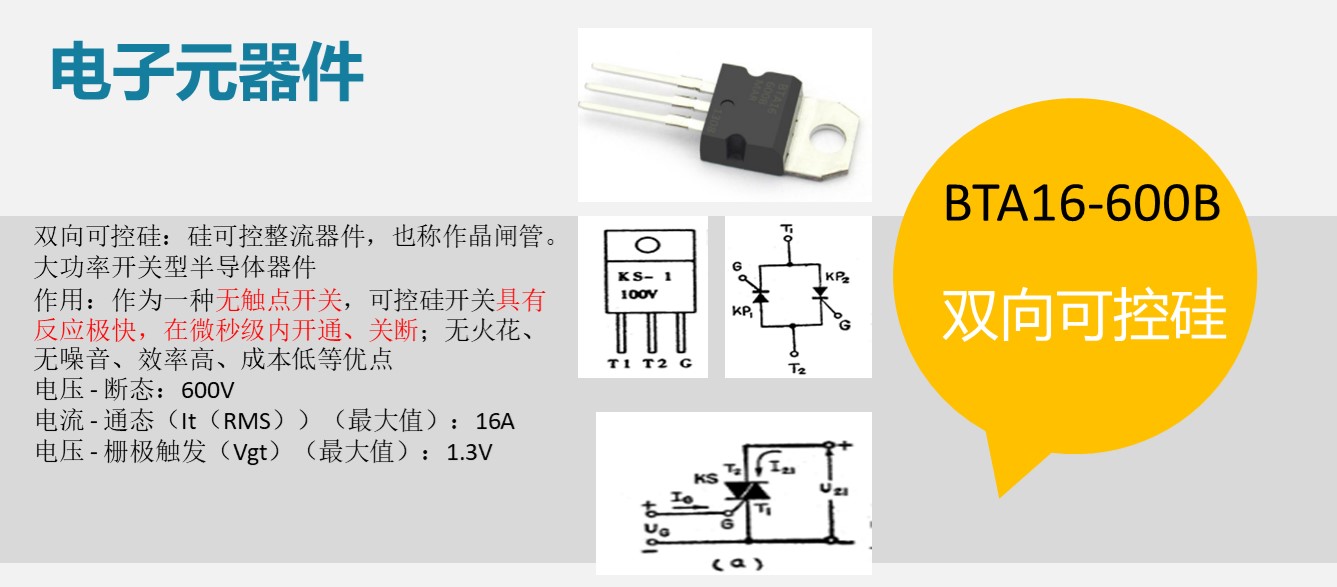

6、可控硅之前没有接触过，贴两张觉得有用的图吧，上边也有推荐文章的链接
