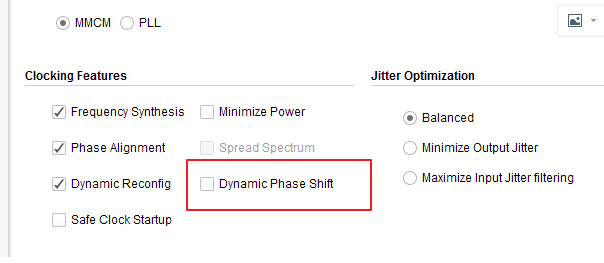

对于FPGA开发者来说，DCM/DLL/MMCM/PLL这些模块几乎天天都在用，但很它们之间有设么差异呢，可能有些人还没有搞清楚。 在Xilinx系列的FPGA中，时钟管理器叫做Clock Management，简称CMT。我们所用到的DCM/PLL/MMCM都包含在CMT中。 DCM是在早期的Xilinx 系列FPGA芯片中使用的，比如早期的Sparten-3，Virtex-4等其他芯片。例如在Virtex-4中，CMT包括一个PLL和两个DCM。DCM的核心是DLL，即Delay Locked Loop，它是一个数字模块，可以产生不同相位的时钟、分频、倍频、相位动态调整等，但精度有限。 PLL的英文全称为Phase Locked Loop，这个模块大家应该不陌生，时钟倍频、分频、调节相位等功能的实现都可以借助PLL来实现。由于PLL是一个模拟电路，虽然它产生的频率比DCM更加准备，jitter也更好，占用的面积更小，但是它PLL不能动态的调整相位，这是PLL相对于DCM的不足。 MMCM的全英文魏Mixed Mode Clock Manager，官方解释：This is a PLL with some small part of a DCM tacked on to do fine phase shifting (that’s why its mixed mode – the PLL is analog, but the phase shift is digital)。翻译成中就是MMCM是在PLL的基础上增加了相位动态调整功能，使得纯模拟电路的PLL混合了数字电路设计，所以叫Mixed Mode。MMCM是在Virtex-6中被引入的，而且Virtex-6中也只有MMCM。 目前到了7系列和Ultrascale是同时包含有MMCM和PLL单元的。在7系列的 FPGA中，最多包含有24个CMT，而每个CMT包含一个MMCM和一个PLL。在Ultrascale中，一个CMT包含一个MMCM和 两个PLL。 在Vivado软件建立IP时中，在使用Clock Wizard时，我们可以选择使用MMCM或者PLL。他们的区别仅限下面两幅图红框中设置时的区别。
锁相环PLL／MMCM的使用
DCM/DLL/PLL/MMCM区别
