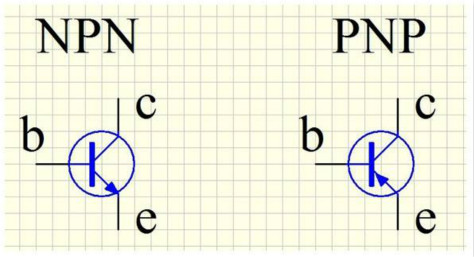

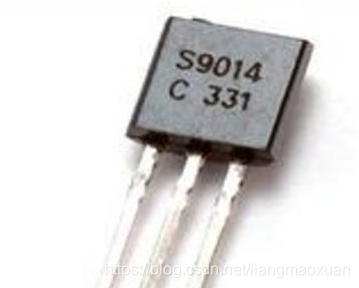

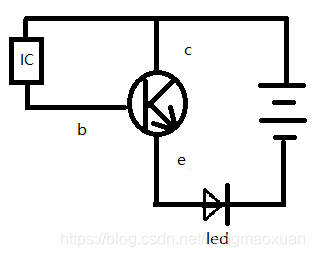

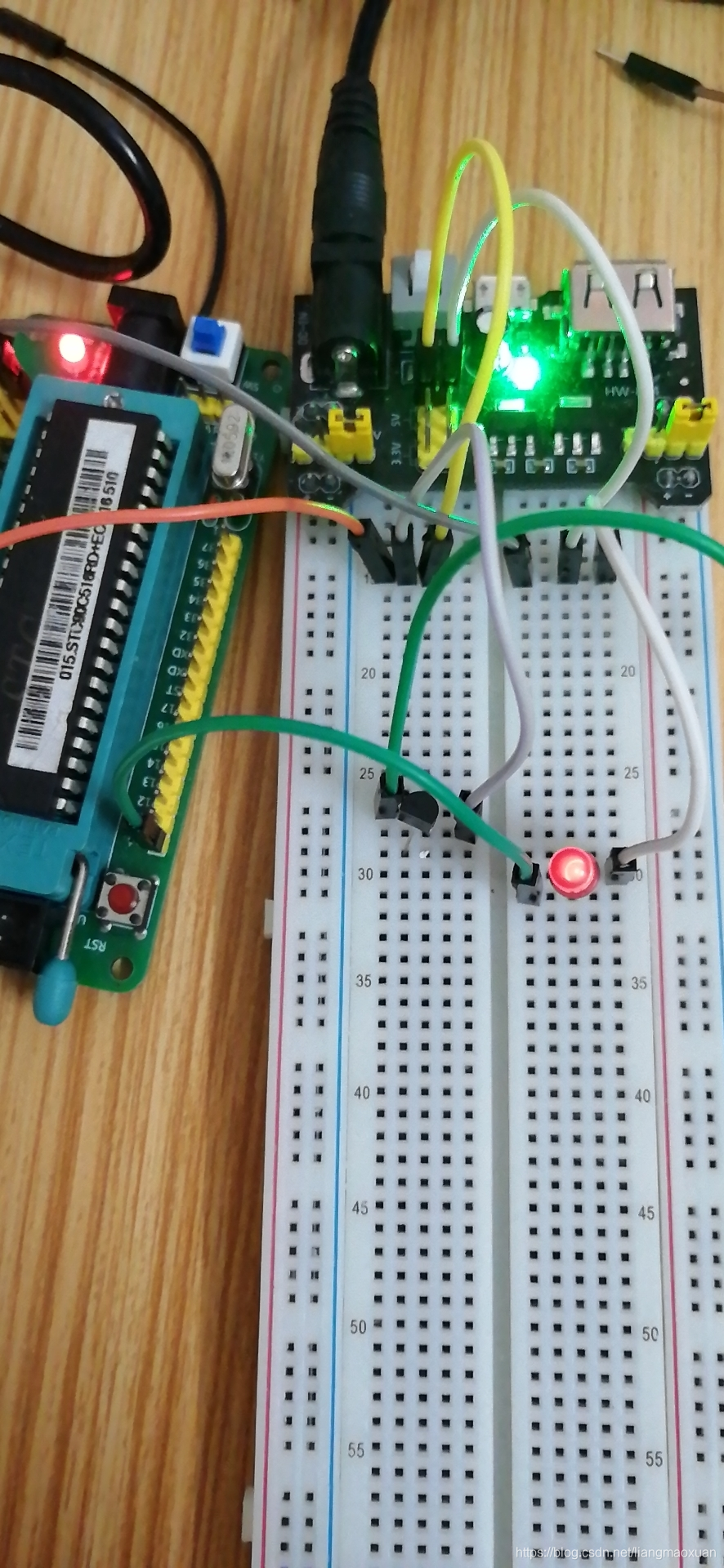

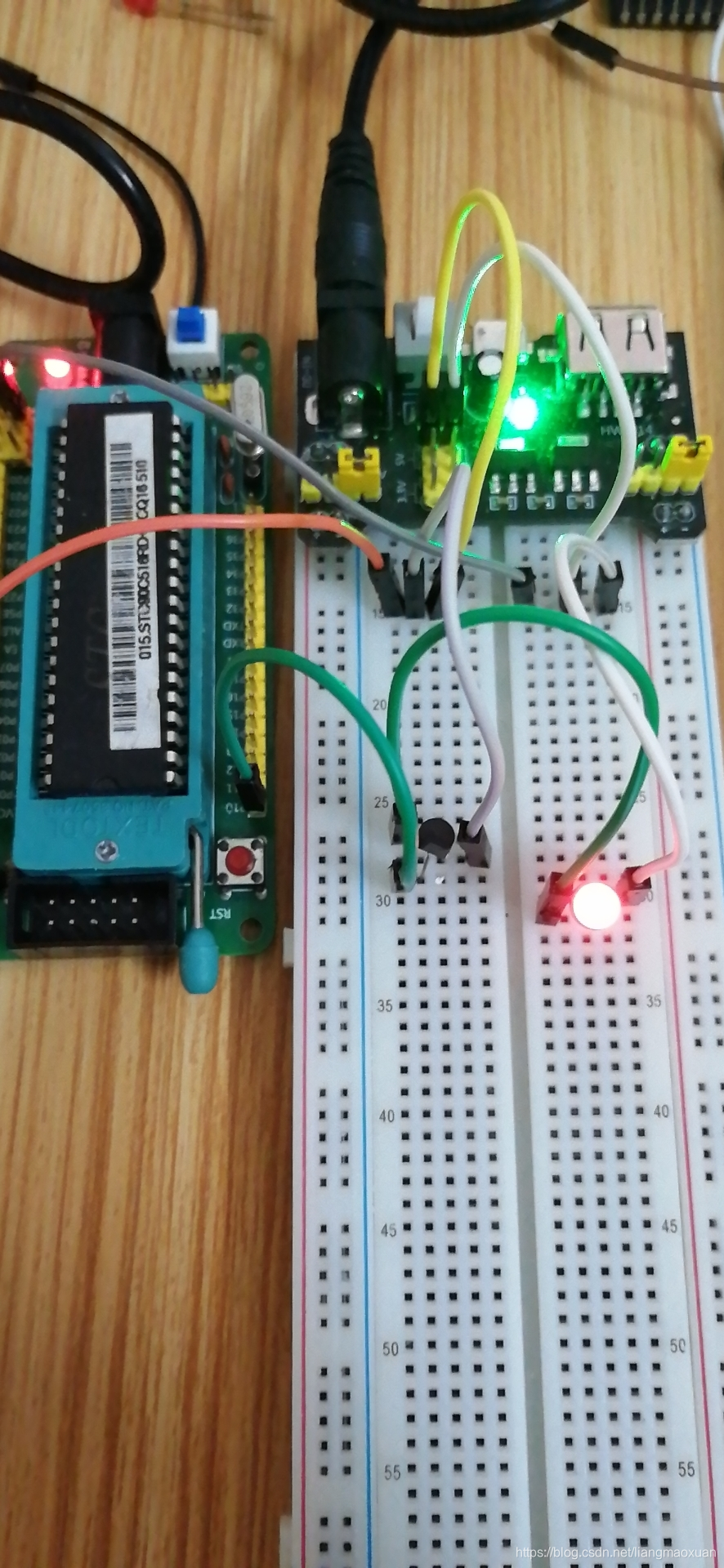

三极管，全称应为半导体三极管，也称双极型晶体管、晶体三极管，是一种控制电流的半导体器件。其作用是把微弱信号放大成幅度值较大的电信号，也用作无触点开关。在基极以微弱电流来控制集电极和发射极间的大电流（以NPN型为例）。 对三极管放大作用的理解，切记一点：能量不会无缘无故的产生，所以，三极管一定不会产生能量。 最大的电压电流不超过本身电源提供的电压电流，可以理解为芯片发出的信号微弱，不能正常使器件正常工作，这样这时候就需要一个中间件，能接收微弱信号且能触发强电流的中间件。 通常，NPN晶体管在集电极带有负载，负载由流向基极的正电流控制，然后将发射极拉到地，从而使电流从集电极流到发射器，这被称为集电极负载使能。 对于PNP型三极管，发射极位于电源电压的正极侧，负载位于集电极侧，通过向基极引入负电流使其接地（被标注成V-,负电压或接地）。 基区b没信号时候，发射区e自由电子很多，集电区自由电子很少，当基区b启动触发信号，电压会使发射区的通过势堆基区b流向集电区，当基区b电压信号越大，电子通过势堆基区b流向集电区c电子越多，从而电流越来越大（电子流动方向和电流方向相反）。(从图看出，最大电压电流等于或小于集电区c) 器材：电源，芯片STM32，LED灯，三极管S9014（NPN） 1) 当直接从芯片触发接上二极管时候，由于芯片引脚发出上升沿信号电流电压低，所以不能使二极管发出高亮度。 2) 芯片引脚接基区，发射区接LED正极，电源接集电区，当芯片引脚发出上升沿信号时候，LED灯比（1）发出亮度更亮，LED的电流电压受芯片引脚电流电压影响。 将三极管字面对人，从左到右引脚依次为：发射区e，基区b，集电区c，基区为小电流输入控制区 总结不好多多担待，文章只单纯个人总结，如不好勿喷，技术有限，有错漏麻烦指正提出。本人QQ:373965070
三极管详解
NPN和PNP三极管的区别
物理原理
实践验证
如何分清三极管各引脚作用
