51单片机
51单片机是对目前所有兼容intel 8031指令系统的单片机的统称。该系列单片机的始祖是intel的8031单片机，后来随着技术的发展，成为目前广泛应用的８为单片机之一。单片机是在一块芯片内集成了CPU、RAM、ROM、定时器／计数器和多功能I/O口等计算机所需要的基本功能部件的大规模集成电路，又称为MCU。51系列单片机内包含以下几个部件：
一个８位CPU；一个片内振荡器及时钟电路；
4KB的ROM程序存储器；
一个128B的RAM数据存储器；
寻址64KB外部数据存储器和64KB外部程序存储空间的控制电路；
32条可编程的I/O口线；
两个16位定时／计数器；
一个可编程全双工串行口；
５个中断源、两个优先级嵌套中断结构。

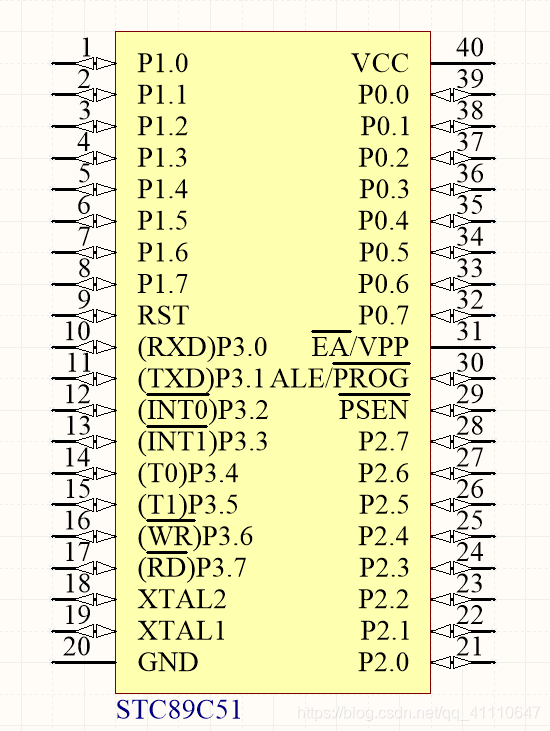

如图所示为STC89C51单片机基本构造，其基本性能介绍如下：

STC89C51本身内含40个引脚，32个外部双向输入/输出（I/O）端口，同时内含2个外中端口，3个16位可编程定时计数器,2个全双工串行通信口，STC89C51可以按照常规方法进行编程，但不可以在线编程。其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的Flash存储器可有效地降低开发成本。

• STC89C51的主要特性如下：
  1、兼容MCS—51指令系统
  2、32个可编程I/O线
  3、4k字节可编程闪烁存储器
  4、可编程UARL通道
  5、三个16位可编程定时/计数器中断
  6、时钟频率0-24MHz
  7、2个外部中断源，共8个中断源
  8、256×8bit内部RAM
  9、2个读写中断口线
  10、可直接驱动LED
  11、软件设置睡眠和唤醒功能
  12、低功耗空闲和掉电模式

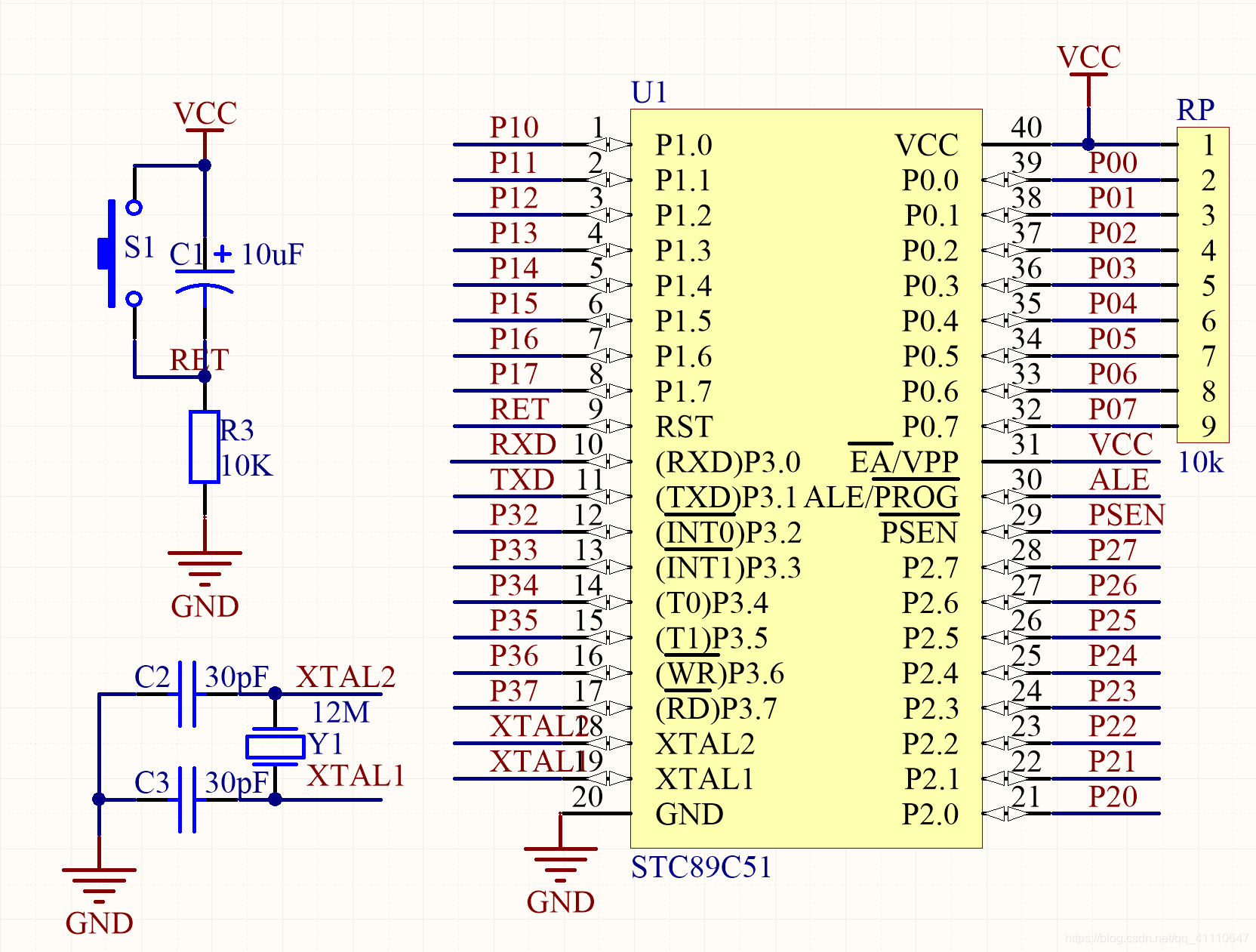

单片机最小原理图如图所示

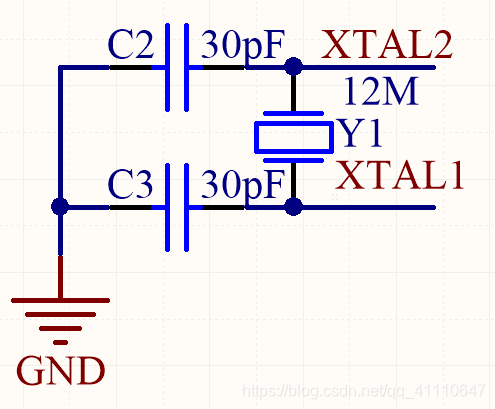

• 时钟信号的产生：在MCS-51芯片内部有一个高增益反相放大器，其输入端为芯片引脚XTAL1，其输出端为引脚XTAL2。而在芯片的外部，XTAL1和XTAL2之间跨接晶体振荡器和微调电容，从而构成一个稳定的自激振荡器，这就是单片机的时钟振荡电路。
  时钟电路产生的振荡脉冲经过触发器进行二分频之后，才成为单片机的时钟脉冲信号。
  一般地，电容C2和C3取30pF左右，晶体的振荡频率范围是1.2-12MHz。如果晶体振荡频率高，则系统的时钟频率也高，单片机的运行速度也就快。

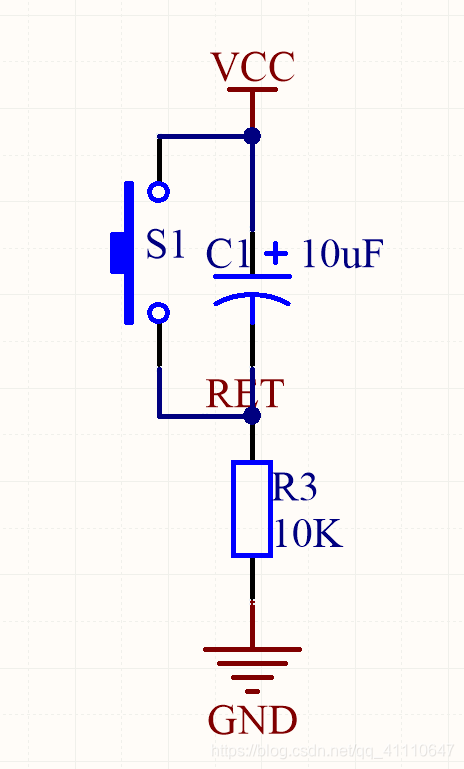

  单片机复位使CPU和系统中的其他功能部件都处在一个确定的初始状态下，并从这个状态开始工作。单片机复位条件：必须使9脚加上持续两个机器周期（即24个振荡周期）的高电平。

• 单片机复位使CPU和系统中的其他功能部件都处在一个确定的初始状态下，并从这个状态开始工作。单片机复位条件：必须使9脚加上持续两个机器周期（即24个振荡周期）的
  高电平。
