InnoDB是一个将表中的数据存储到磁盘上的存储引擎
将数据划分为若干个页，以页作为磁盘和内存之间交互的基本单位，InnoDB中页的大小一般为 16 KB

在Compact行格式中，把所有变长字段的真实数据占用的字节长度都存放在记录的开头部位，从而形成一个变长字段长度列表，各变长字段数据占用的字节数按照列的顺序逆序存放，我们再次强调一遍，是
逆序
存放！

变长字段长度列表

1. 假设某个字符集中表示一个字符最多需要使用的字节数为W，也就是使用SHOW CHARSET语句的结果中的Maxlen列，比方说utf8字符集中的W就是3，gbk字符集中的W就是2，ascii字符集中的W就是1。
2. 对于变长类型VARCHAR(M)来说，这种类型表示能存储最多M个字符（注意是字符不是字节），所以这个类型能表示的字符串最多占用的字节数就是M×W。
3. 假设它实际存储的字符串占用的字节数是L。

总结一下就是说：如果该可变字段允许存储的最大字节数（M×W）超过255字节并且真实存储的字节数（L）超过127字节，则使用2个字节，否则使用1个字节。

如果表中没有允许存储 NULL 的列，则 NULL值列表 也不存在了,以此类推，如果一个表中有9个允许为NULL，那这个记录的NULL值列表部分就需要2个字节来表示了。

mysql> CREATE TABLE record_format_demo (     ->     c1 VARCHAR(10),     ->     c2 VARCHAR(10) NOT NULL,     ->     c3 CHAR(10),     ->     c4 VARCHAR(10)     -> ) CHARSET=ascii ROW_FORMAT=COMPACT; Query OK, 0 rows affected (0.03 sec) mysql> SELECT * FROM record_format_demo; +------+-----+------+------+ | c1   | c2  | c3   | c4   | +------+-----+------+------+ | aaaa | bbb | cc   | d    | | eeee | fff | NULL | NULL | +------+-----+------+------+ 2 rows in set (0.00 sec)

NULL值列表

记录头信息

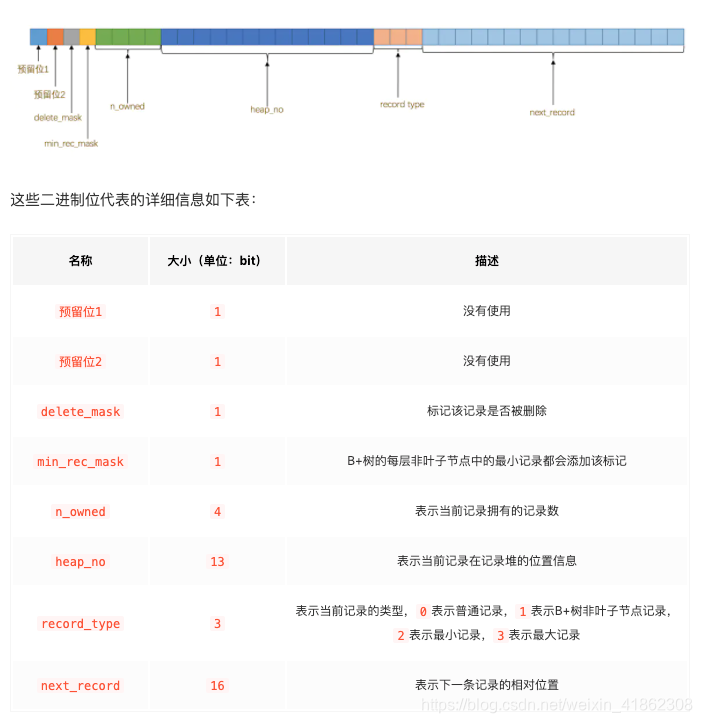

除了变长字段长度列表、NULL值列表之外，还有一个用于描述记录的记录头信息，它是由固定的5个字节组成。5个字节也就是40个二进制位，不同的位代表不同的意思

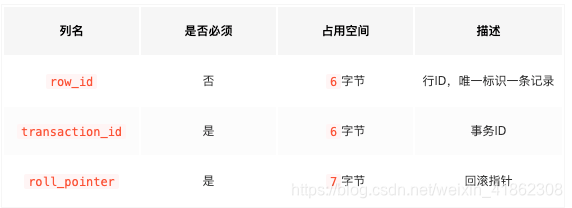

MySQL会为每个记录默认的添加一些列（也称为隐藏列），
在这里插入图片描述](https://img-

对于 CHAR(M) 类型的列来说，当列采用的是定长字符集时，该列占用的字节数不会被加到变长字段长度列表，而如果采用变长字符集时，该列占用的字节数也会被加到变长字段长度列表。

从图中可以看出来，对于Compact行格式来说，如果某一列中的数据非常多的话，在本记录的真实数据处只会存储该列的前768个字节的数据和一个指向其他页的地址，然后把剩下的数据存放到其他页中，这个过程也叫做行溢出，存储超出768字节的那些页面也被称为溢出页。画一个简图就是这样：

不只是 VARCHAR(M) 类型的列，其他的 TEXT、BLOB 类型的列在存储数据非常多的时候也会发生行溢出

每个记录需要的额外信息是27字节。这27个字节包括下边这些部分：
2个字节用于存储真实数据的长度
1个字节用于存储列是否是NULL值
5个字节大小的头信息
6个字节的row_id列
6个字节的transaction_id列
7个字节的roll_pointer列

我们一条记录的某个列中存储的数据占用的字节数非常多时，该列就可能成为溢出列
我现在使用的MySQL版本是5.7，它的默认行格式就是Dynamic，这俩行格式和Compact行格式挺像，只不过在处理行溢出数据时有点儿分歧，它们不会在记录的真实数据处存储字段真实数据的前768个字节，而是把所有的字节都存储到其他页面中，只在记录的真实数据处存储其他页面的地址，就像这样：

InnoDB目前定义了4种行格式
