这是第二次写类似的文章了，忽略一些细节，更多内容可以参考：TMS320F280049C 学习笔记2 搭建完全可移植的CCS9.3工程
参考资料位于C:tiC2000Ware_DigitalPower_SDK_3_00_00_00c2000waredevice_supportf2837xsdocs 的《F2837xS_FRM_EX_UG.pdf》

1. 工程文件复制

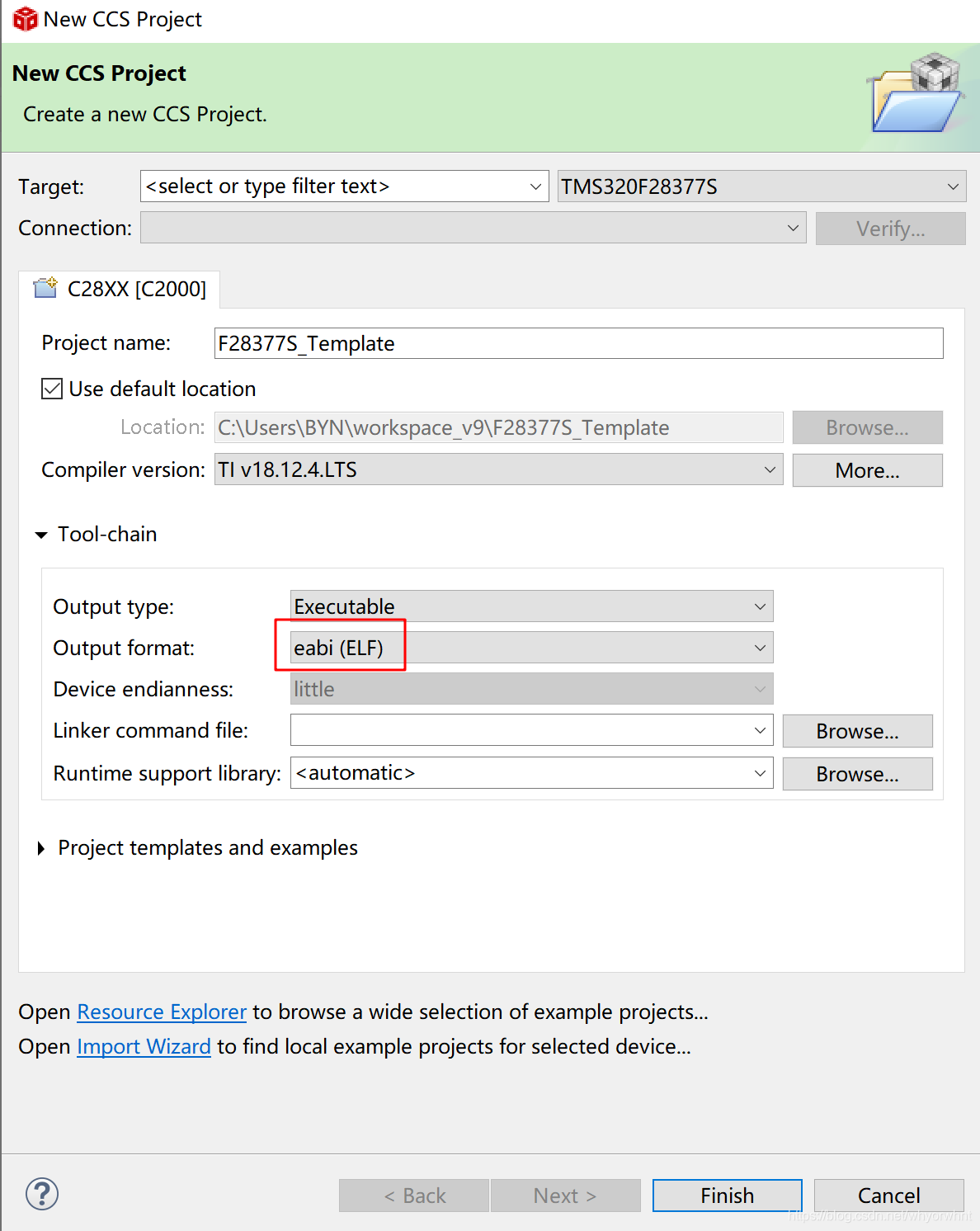

CCS新建空白工程

官方文件拷贝

• 将C:tiC2000Ware_DigitalPower_SDK_3_00_00_00c2000waredevice_supportf2837xscommon下的source文件夹整体复制到工程文件夹。
• 将C:tiC2000Ware_DigitalPower_SDK_3_00_00_00c2000waredevice_supportf2837xsheaderssource下的F2837xS_GlobalVariableDefs.c复制到刚才的source文件夹。
• 将C:tiC2000Ware_DigitalPower_SDK_3_00_00_00c2000waredevice_supportf2837xscommon的include文件夹复制到工程文件夹。
• 将C:tiC2000Ware_DigitalPower_SDK_3_00_00_00c2000waredevice_supportf2837xsheadersinclude内的所有文件复制到刚才的文件夹内。

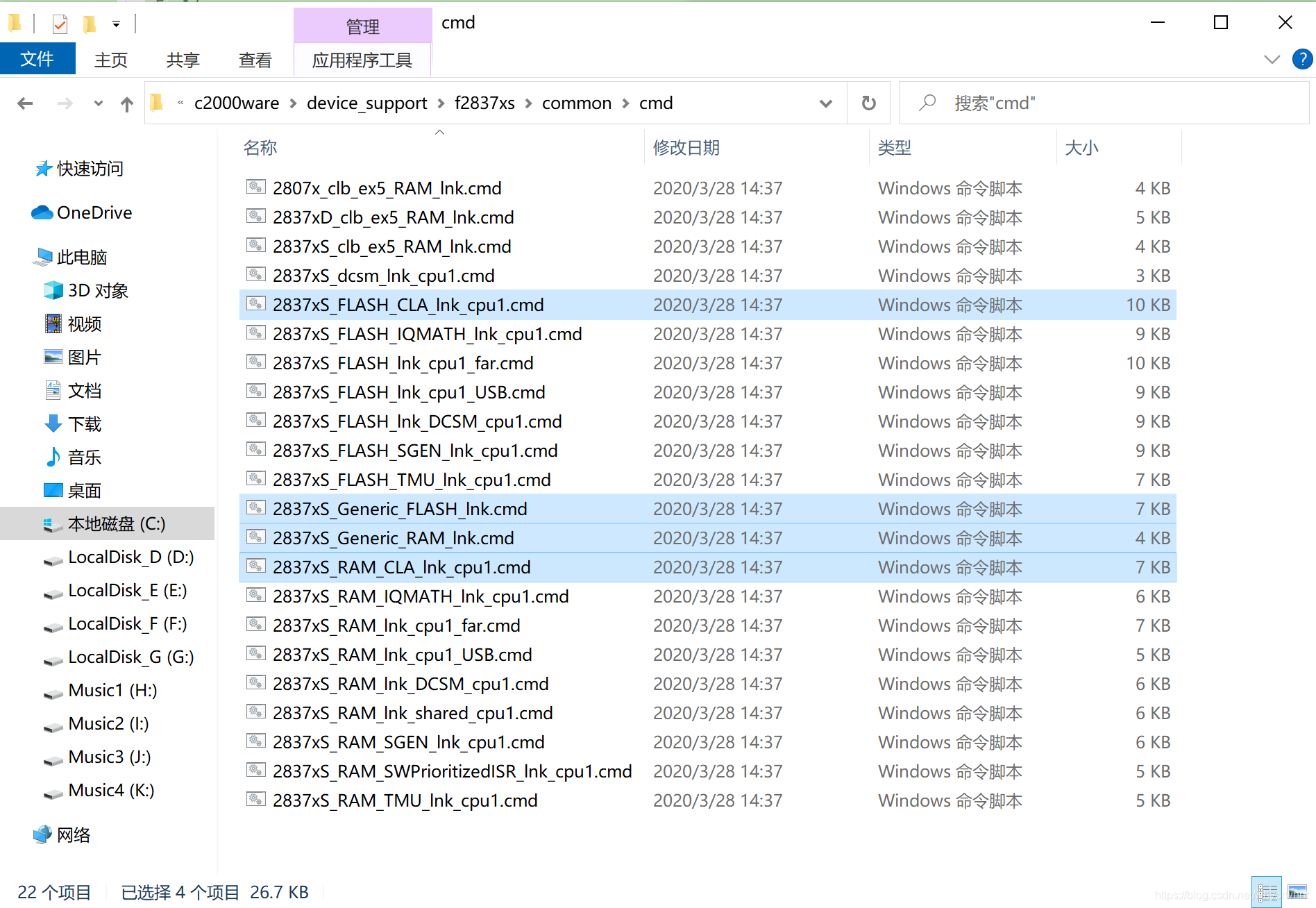

• 将C:tiC2000Ware_DigitalPower_SDK_3_00_00_00c2000waredevice_supportf2837xscommoncmd中的下列4个文件复制到工程文件夹
• 复制库函数，这些文件都在C:tiC2000Ware_DigitalPower_SDK_3_00_00_00c2000waredriverlibf2837xsdriverlib下，需要分别操作，具体如下：
• 将所有.h文件复制到include文件夹
• 在工程文件夹中新建C_lib文件夹，driverlib中的所有.c文件拷贝进去。
• 将ccs和inc两个文件夹直接复制到工程文件夹。

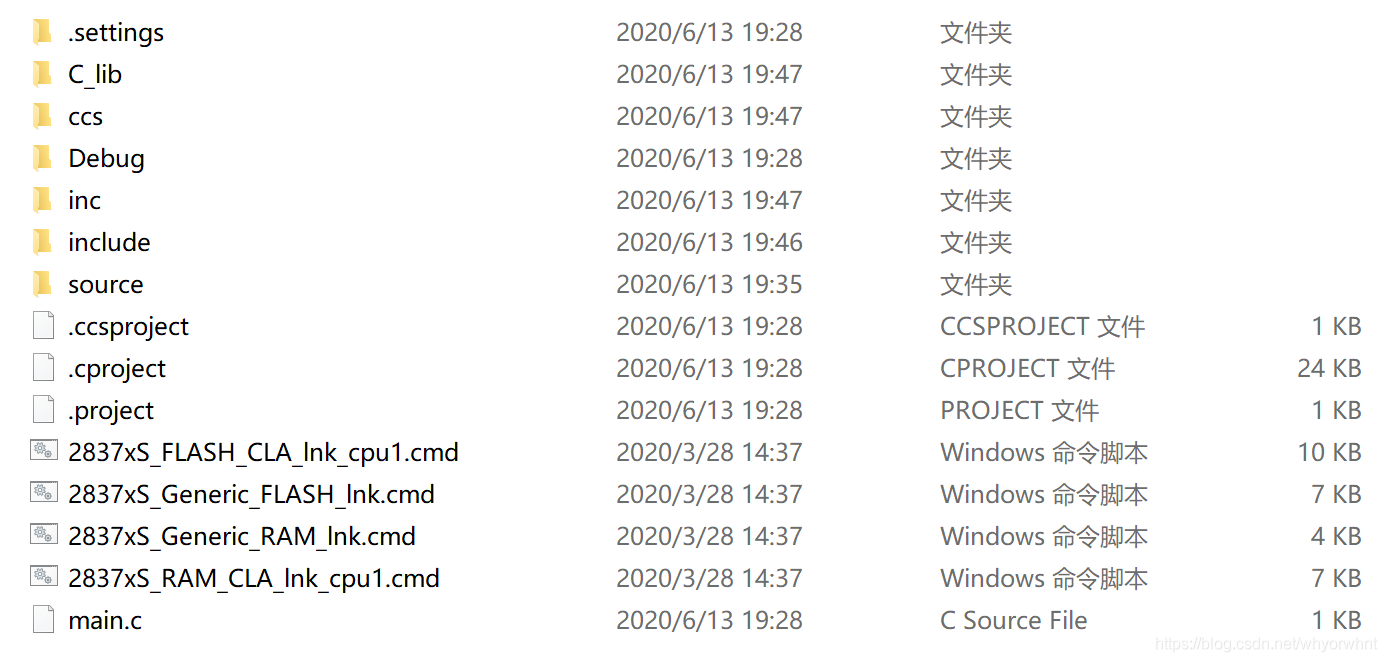

• 此时的工程文件夹如下图所示：


库文件整理

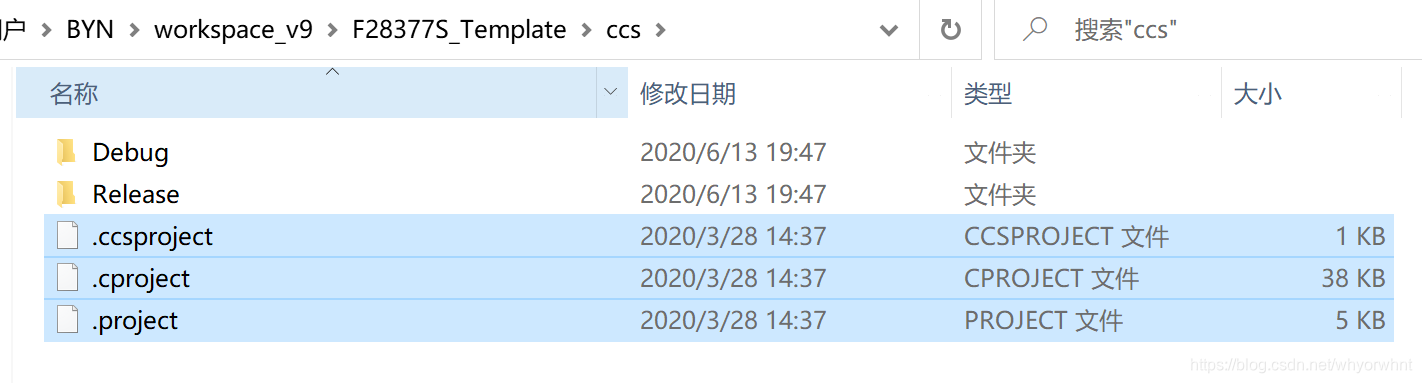

• 删除ccs文件夹中的多余的文件：

• 删除与coff相关的文件

添加F2837xS_Headers_nonBIOS.cmd

文件在C:tiC2000Ware_DigitalPower_SDK_3_00_00_00c2000waredevice_supportf2837xsheaderscmd 需要将其复制到工程文件夹

其他修改

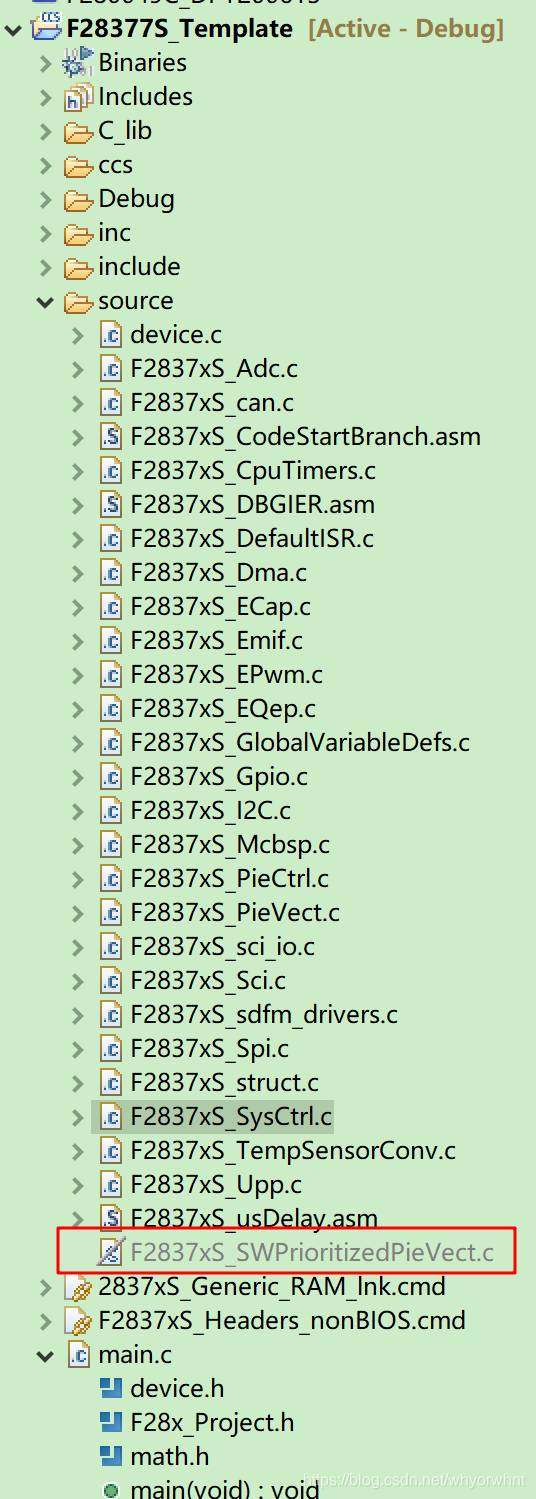

大部分可参考之前的博文，有一个多出来的文件重复定义了一些关键函数，目前把这个在编译中除外了

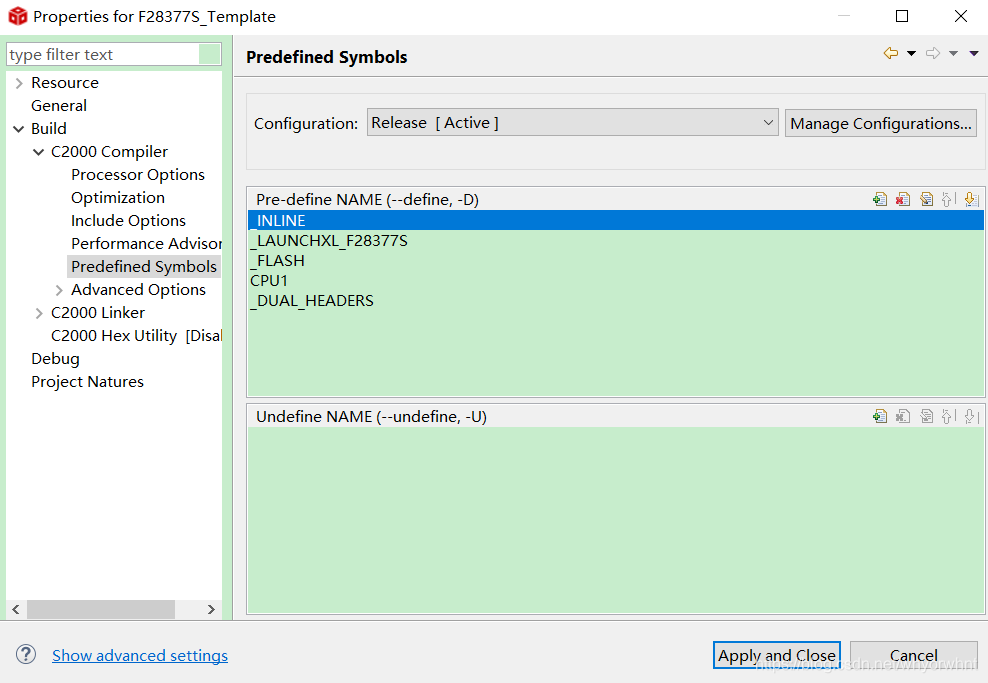

还有一点是预定义不同：

预定义_DUAL_HEADERS之后就可以同时使用库函数编程和寄存器编程了。

测试代码

令LaunchPad的红色Led闪烁的程序

#include "F28x_Project.h" #include "device.h" #include "math.h" void main(void) { // 初始化时钟和外设 Initialize device clock and peripherals Device_init(); // 库函数编程初始化 // InitSysCtrl();  // 寄存器编程初始化，与上一行等效 /*//库函数版配置     // 初始化GPIO并设置为推挽输出 Initialize GPIO and configure the GPIO pin as a push-pull output     Device_initGPIO();     GPIO_setPadConfig(DEVICE_GPIO_PIN_LED1, GPIO_PIN_TYPE_STD);  // Push-pull output or floating input     GPIO_setDirectionMode(DEVICE_GPIO_PIN_LED1, GPIO_DIR_MODE_OUT);     */ InitGpio(); //寄存器指令配置 GPIO_SetupPinMux(DEVICE_GPIO_PIN_LED1, GPIO_MUX_CPU1, 0); GPIO_SetupPinOptions(DEVICE_GPIO_PIN_LED1, GPIO_OUTPUT, GPIO_PUSHPULL); // 初始化PIE并清空PIE寄存器，关闭CPU中断 // Initialize PIE and clear PIE registers. Disables CPU interrupts. Interrupt_initModule(); // 初始化PIE向量表 // Initialize the PIE vector table with pointers to the shell Interrupt // Service Routines (ISR). Interrupt_initVectorTable(); // Enable Global Interrupt (INTM) and realtime interrupt (DBGM)     EINT;     ERTM; float a=cos((float)3.1415926/4); // FPU32 float b=__sin((float)(3.14/4)); // TMU for(;;) { // Turn on LED // 硬件电路设计是GPIO输出低电平时LED亮 GPIO_writePin(DEVICE_GPIO_PIN_LED1, 0); // 延迟0.5s Delay for a bit. DEVICE_DELAY_US(500000); // Turn off LED GPIO_writePin(DEVICE_GPIO_PIN_LED1, 1); // Delay for a bit. DEVICE_DELAY_US(500000); } }
