软件模拟IIC程序代码详解

概述：
　　通过stm32模拟IIC协议读取传感器86BSD压力传感器的压力值和温度值数据，利用通信波形来深入理解IIC协议。
　　MCU-STM32F103，从设备地址0x28，利用逻辑分析仪进行波形分析。

IIC协议简介

I2C总线是由Philips公司开发的一种简单、双向二线制同步串行总线。它只需要两根线即可在连接于总线上的器件之间传送信息。
● IIC接口介绍
　　SDA：串行数据线，总线空闲时为高电平
　　SCL：串行时钟线，总线空闲时为高电平
　　★注意：SDA、SCL接口电路为开漏输出，需要接上拉电阻,本实验采用了4.7k的上拉电阻，电路图如下。

● IIC总线特征
1)、IIC总线是真正的多主机总线，每个连接到总线上的器件都有唯一的地址,任何器件既可以作为主机也可以作为从机，但同时刻只允许有一个主机。
2)、连接到相同总线上的IC数量只受总线最大电容的限制，串行的8位双向数据传输位速率在标准模式下可达100Kbit/s，快速模式下可达400Kbit/s，高速模式下可达3．4Mbit/s。
3)、主设备和从设备之间以８bit为单位进行双向传输。

IIC总线协议详解

● IIC总线协议的构成
　　IIC总线协议构成主要构成如下图所示：
　　
　　用逻辑分析仪捕捉的传输2Byte数据的IIC协议如下图所示：
下面依次分解。
✍起始条件
　　总线上必须以一个起始条件作为数据传输的起点，当SCL为高电平时，SDA由高电平变为低电平时为起始条件，如下图所示。

说明：起始信号和停止信号总是由主设备发出的。
✍从设备地址+R/W位　　
　　之前介绍过每个连接到IIC总线上的器件都有唯一的地址，主设备要想与从设备通信就必须先校验从设备地址，7bit从设备地址+1bit读/写位共同构成了1Byte的数据，这1Byte数据在起始条件之后，并在SCL的8个周期内将其放置在了SDA数据线上，如下图所示。

　　★★★注意：8bit地址数据的D0位位读/写位，D0为1时为主设备向从设备读模式，D0为0时为主设备向从设备写模式，上图中可以看出从设备地址为0x51(0101_0001)，实际上该传感器设备的出厂地址为0x28(0010_1000),由此看出D7-D1为设备的出厂地址D0为1，所以此时的模式是向传感器读取数据，同时观察逻辑分析仪第三通道同样识别为Read模式。
✍ACK应答　　
　　应答这个是为了后续通信能继续下去的一个机制，凡是接收数据或命令方，都i要给一个应答位，发送方只有收到应答位后才继续发送。只有一个特殊情况不用应答位，就是主机（给时钟信号的一方）作为接收方时，在收到最后一个字节信息时可以不用应答，所以应答分为主机应答和从机应答。
　　从机应答：当一个字节的数据从高到低传输完毕后，从设备将SDA数据线拉低，这样主设备检测到SDA被拉低就相当于收到了一个来自从设备的应答，这样主设备才知道一个字节被正真传输完毕。如下图所示：
　　主机应答：主机向从机发送了读数据的指令后，从机必然要向主机返回数据，那么什么作为主机接收到从机数据的标志呢，也是一个应答位，看下图：
✍数据传输：
　　SDA的数据在SCL高电平期间被写入从机。所以SDA的数据变化要发生在SCL低电平期间。下图为1Byte数据传输的波形图：

✍停止条件
　　总线上必须以一个停止条件作为数据传输的终点，当SCL为高电平时，SDA由低电平变为高电平时为停止条件，如下图所示。

说明：起始信号和停止信号总是由主设备发出的。

利用软件模拟IIC协议读取传感器内部的数据

基础函数和对应波形
●起始条件
代码：

void I2C_START(void) { /* 当SCL高电平时，SDA出现一个下降沿表示I2C总线启动信号 */  I2C_SDA_H;  I2C_SCL_H; i2c_Delay();  I2C_SDA_L;//SDA先产生下降沿 i2c_Delay();  I2C_SCL_L; i2c_Delay(); }

波形：

●停止条件

void I2C_STOP(void) { /* 当SCL高电平时，SDA出现一个上升沿表示I2C总线停止信号 */  I2C_SDA_L;  I2C_SCL_H; i2c_Delay();  I2C_SDA_H;//SDA先产生上升沿 }

波形

●主设备等待来自从设备的应答

//返回值：1：接收应答失败，0：接收应答成功 uint8_t I2C_Wait_Ack(void) {  uint8_t re;   I2C_SDA_H; /* CPU释放SDA总线 */ i2c_Delay();  I2C_SCL_H; /* CPU驱动SCL = 1, 此时器件会返回ACK应答 */ i2c_Delay(); if (I2C_SDA_STATE !=0) /* CPU读取SDA口线状态 */ {   re = 1; } else {   re = 0;//从设备主动将SDA拉低，则接收到应答 }  I2C_SCL_L; i2c_Delay(); return re; }

波形：

此处的ACK是由从设备产生的，从设备在接收到来自主设备8bit地址信息完毕后将SDA数据线拉低。观察图中SCL的前1-8个脉冲，这8个脉冲是由主设备产生的，主设备在这8个脉冲处完成了8bit地址信息的传输，同时从设备在这8个脉冲处对SDA数据线进行采样，采样的数据为0101_0001即0x51也就是主设备发送给从设备的地址信息。
●主设备应答
代码：

void I2C_ACK(void) {   I2C_SDA_L; /* CPU驱动SDA = 0 */ i2c_Delay();  I2C_SCL_H; /* CPU产生1个时钟 */ i2c_Delay();  I2C_SCL_L; i2c_Delay();  I2C_SDA_H; /* CPU释放SDA总线 */ }

波形：

图中第二个ACK是由主设备产生的，主设备收到来自从设备1Byte数据后将SDA数据线拉低。观察图中SCL上的①-⑧个脉冲主设备就是在这8个脉冲处对SDA数据线采样，采样得到的8bit数据为0001_1110即0x1F也就是从机返回的数据。再看第⑨个脉冲，从机就是在这个脉冲的时候对SDA数据线采样的，采样得到SDA数据为低(说明我们在这个时钟之前主设备要把SDA拉低，这样从设备才能在正确的采样点得到应答信号)，说明收到了主机的应答。要记住SCL、SDA可是两个设备共用的，只是两个设备对SDA数据线上的采样点不同(采样点由SCL时钟线控制)，所以就可完成数据的传输。
●主设备非应答
代码：

void I2C_NACK(void) {  I2C_SDA_H; i2c_Delay();  I2C_SCL_H; i2c_Delay();  I2C_SCL_L; i2c_Delay(); }

波形：

主设备在收到最后一个字节信息时就可以不用应答了，所以产生了非应答信号，在第⑨个脉冲之前将SDA拉高，便于从设备在第⑨个脉冲时得到来自主设备的非应答信号。
●时钟信号的产生
通过以上程序中的

i2c_Delay();

延时的使用产生了周期性的SCL时钟。

static void i2c_Delay(void) {  uint8_t i; //循环次数为10时，SCL频率 = 240KHz  for (i = 0; i < 10; i++); }

通过逻辑分析仪观察IIC通信速率为240Khz。

●发送一个字节

void I2C_SendByte(uint8_t _ucByte) {   uint8_t i; /* 先发送字节的高位bit7 */ for (i = 0; i < 8; i++) { if (_ucByte & 0x80) {    I2C_SDA_H; } else {    I2C_SDA_L; } i2c_Delay();   I2C_SCL_H; i2c_Delay();    I2C_SCL_L; if (i == 7) {     I2C_SDA_H; // 释放总线 }   _ucByte <<= 1; /* 左移一个bit */ i2c_Delay(); } }

●接收一个字节并作出应答

uint8_t I2C_ReceiveByte(u8 ack) {  uint8_t i;  uint8_t value; /* 读到第1个bit为数据的bit7 */  value = 0; for (i = 0; i < 8; i++) {   value <<= 1;   I2C_SCL_H; i2c_Delay(); if (I2C_SDA_STATE !=0) {    value++; }   I2C_SCL_L; i2c_Delay(); } if(ack==0) I2C_NACK(); else I2C_ACK(); return value; }

————–手动分割————————-以下为主设备对从设备一次数据的获取流程————-这才是重点↓———————-

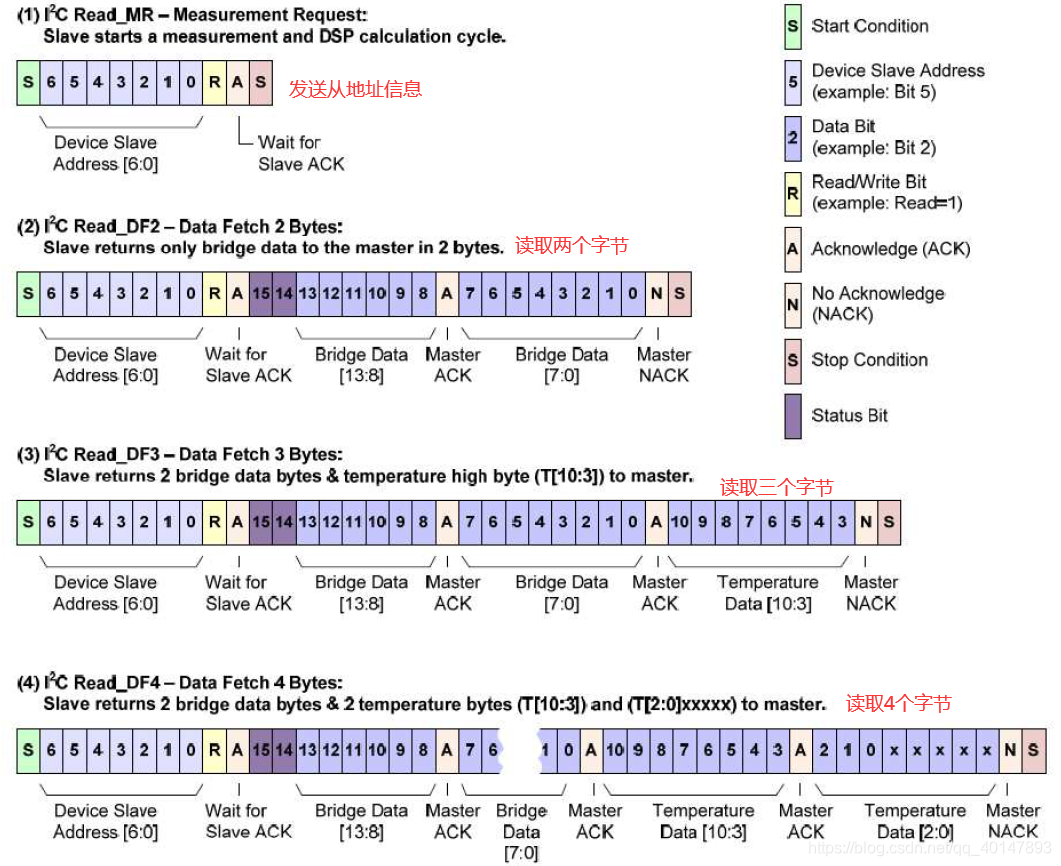

查看本传感器手册，看中文就行。传感器手册一共给了4种提取数据的模式。可以直接跳过图片了 ↓

把四种模式总结了一下：
数据提取
模式1： 测试传感器是否应答，地址信息D0为1(主设备向从设备读数据)。

主机发送从设备地址后等待应答：

void _86BSD_ReadData(unsigned char*Read) { unsigned char i; I2C_START(); I2C_SendByte(0x51);//从机的地址 //0101 0001 I2C_Wait_Ack();//等待从机响应 I2C_STOP(); }

逻辑分析仪捕捉波形：

观察到波形，从机已经产生应答。
模式2： 主设备向从设备读取两个字节的数据。

void _86BSD_ReadData(unsigned char*Read) { unsigned char i; I2C_START(); I2C_SendByte(0x51);//从机的地址 //0101 0001 I2C_Wait_Ack(); //等待从机响应 /*气压*/ *Read=I2C_ReceiveByte(1);//1  主机应答   Read++; *Read=I2C_ReceiveByte(0);//0  主机非应答 I2C_STOP(); }

逻辑分析仪捕捉波形：

观察波形，从机收到地址信息后产生应答ACK，随之返回数据0x1E，主机收到数据后产生应答ACK，从机又返回数据0x1C，主机收到数据后不再需要从机的数据所以产生非应答NACK。
模式3: 主设备向从设备读取三个字节的数据。

I2C_START(); I2C_SendByte(0x51);//从机的地址 //0101 0001 I2C_Wait_Ack();//等待从机应答 /*气压*/ *Read=I2C_ReceiveByte(1);//1  主机应答   Read++; *Read=I2C_ReceiveByte(1);//1  主机应答   Read++; *Read=I2C_ReceiveByte(0);//0  主机非应答 I2C_STOP();

逻辑分析仪捕捉波形：
观察波形，从机收到地址信息后产生应答ACK，随之返回数据0x1E，主机收到数据后产生应答ACK，从机又返回数据0x1C，主机收到数据后产生应答ACK，从机又返回数据0x64，主机收到数据后不再需要从机的数据所以产生非应答NACK。
模式4： 主设备向从设备读取四个字节的数据。

void _86BSD_ReadData(unsigned char*Read) { unsigned char i; I2C_START(); I2C_SendByte(0x51);//从机的地址 //0101 0001 I2C_Wait_Ack(); /*气压*/ *Read=I2C_ReceiveByte(1);//1  主机应答   Read++; *Read=I2C_ReceiveByte(1);//1  主机应答   Read++; /*温度*/ *Read=I2C_ReceiveByte(1);//1  主机应答   Read++; *Read=I2C_ReceiveByte(0);//0  主机非应答 I2C_STOP(); }

逻辑分析仪捕捉波形：

观察波形，从机收到地址信息后产生应答ACK，随之返回数据0x1E，主机收到数据后产生应答ACK，从机又返回数据0x1C，主机收到数据后产生应答ACK，从机又返回数据0x64，主机收到数据后产生应答ACK，从机又返回数据0xC3，主机收到数据后不再需要从机的数据所以产生非应答NACK。
以上就是举例该传感器的4种模式，便于深入理解IIC协议*–*

有兴趣可以看看
类似的SPI协议解析

★★★如有错误欢迎指导。
