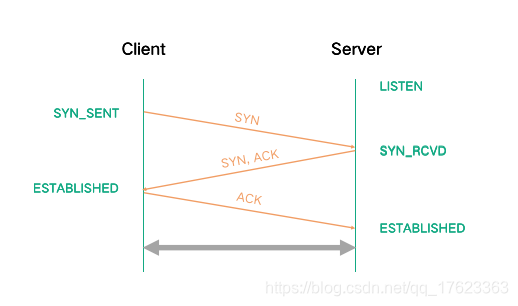

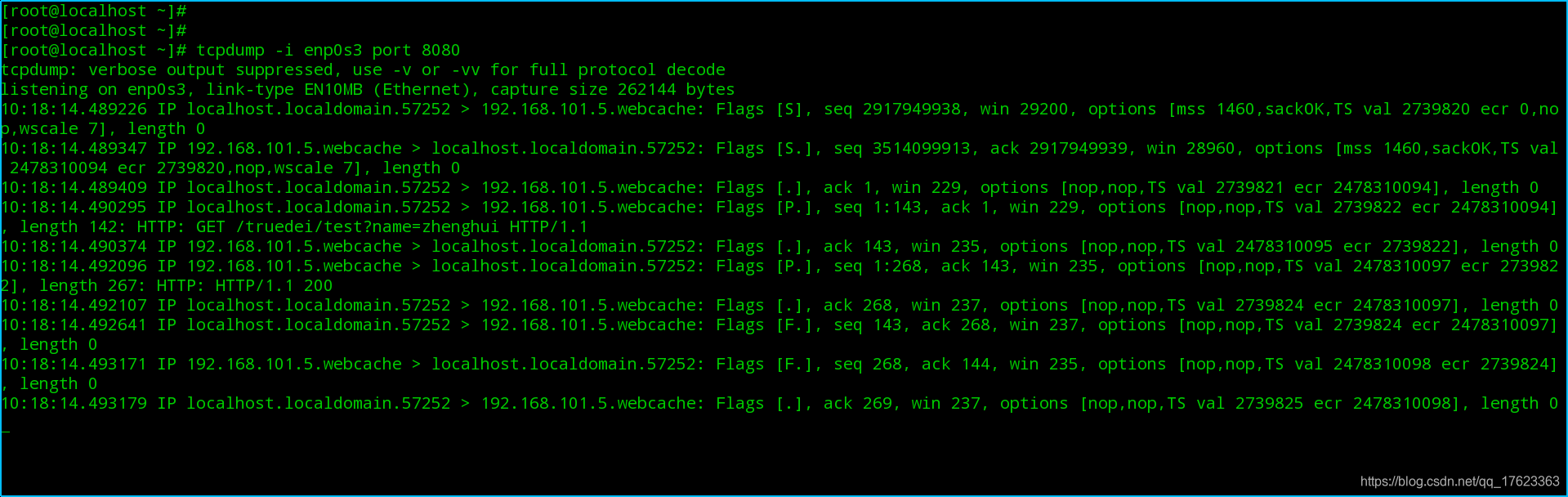

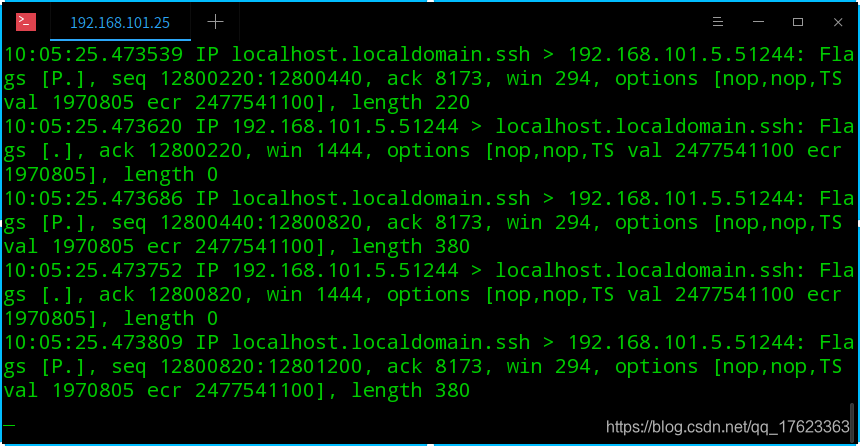

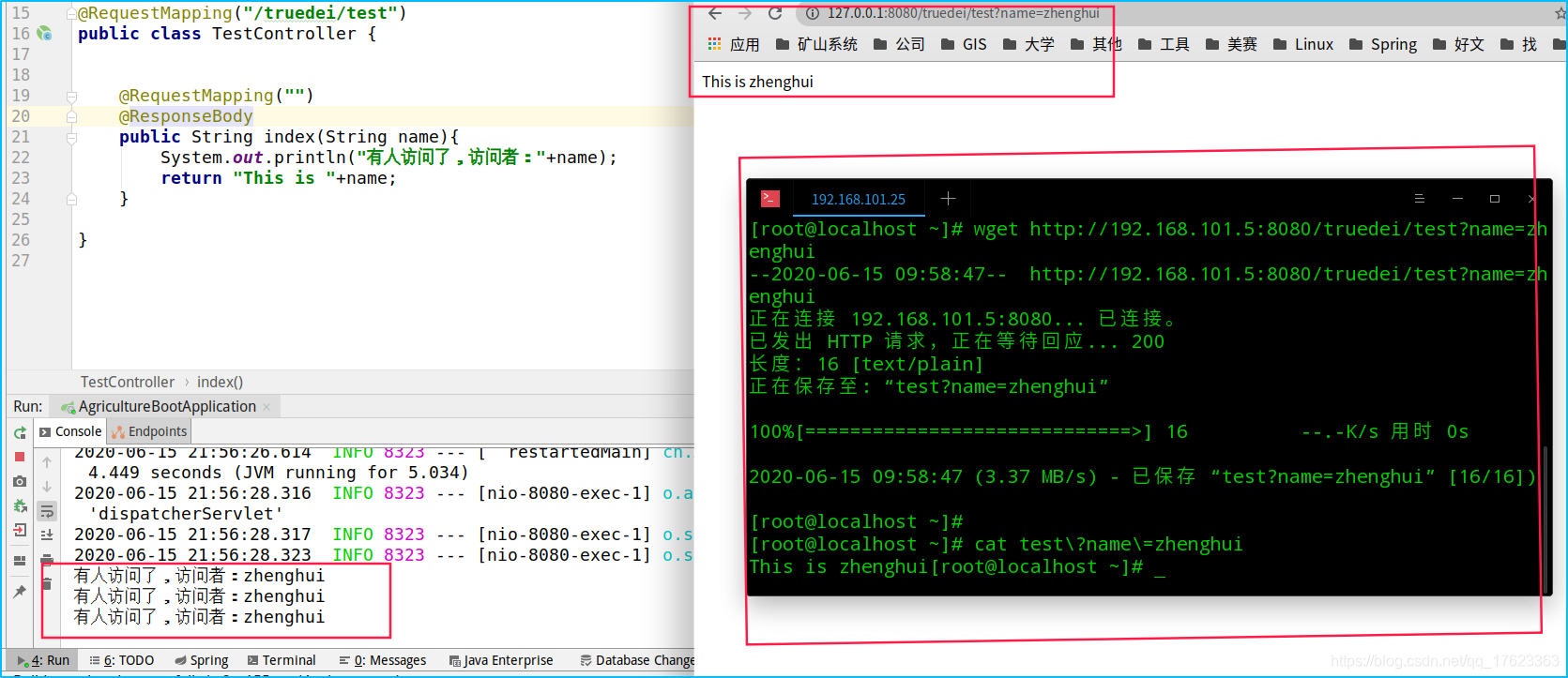

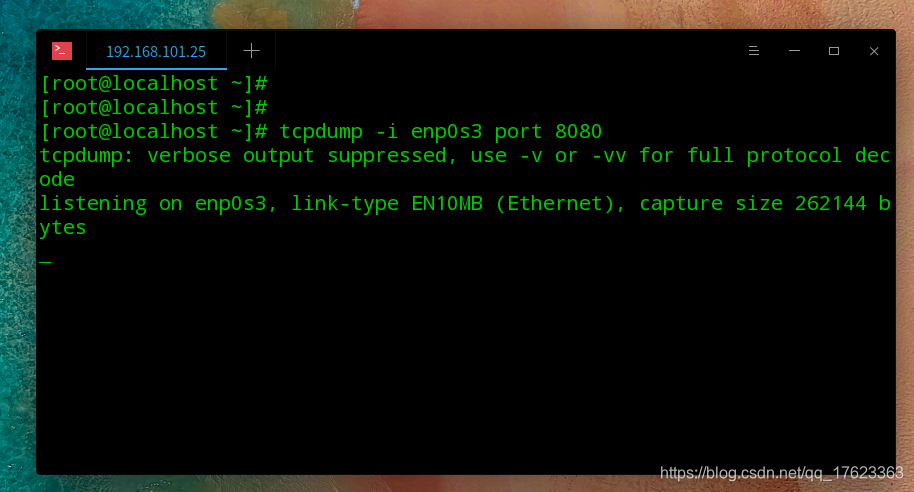

由于之前有一篇文章获得了超高的认同： 主要写了 如果你感兴趣可以看一下： 有粉丝建议可以把握手和挥手的过程贴出来： 在做实验之前呢，我准备好了一个web服务的接口： 访问测试都是没问题的： 在Linux中可以使用 如果没有这个命令的话，要自行安装 安装（我是Centos7环境下）： 使用help命令可以查看帮助： 使用man命令可以查看更详细的帮助; tcpdump选项介绍： 我们需要设置监听的网卡: 1、先查看一下自己需要监听网卡的名字： 可以看到 设置监听的端口： 当我直接回车之后，会发现一直，出现ssh的连接，这是因为我本来就在远程着我这台linux系统 所以我们可以过滤一下，设置只监听某一个网卡的某一个端口： 现在就一直处于一个等待的状态了，这是因为这个网卡还没请求过任何东西： 我们重新开一个ssh，然后再另一个ssh中访问web服务的接口： 从下图中，可以看到，当我访问的时候，监听的tcpdump就会触发，然后就会发生变化 下图是全屏之后的图，可能更清楚一些： 第一行为： 这里说的是，你可以使用 例如我们拿这个数据,，来分析一下三次握手和四次挥手： 先来看一个图三次握手的流程图： 接下来看 TCP 建连的三次握手。 如下图，建连的时序是从上到下，左右两边的绿色字分别代表 Client 端与 Server 端当时的链接状态。 首先建立链接前需要 由于 Client 收到 Server 的 ACK 后，Client 端的链接状态就变成了 ESTABLISHED 状态，同时，Client 向 Server 端发送 ACK，回复 Server 端的 SYN 请求。 Server 端收到 Client 端的 ACK 后，Server 端的链接状态也就变成了的 ESTABLISHED 状态，此时建连完成，双方随时可以进行数据传输。 1、客户端—(主动请求)—>服务端 如上代码所示，就是客户端主动与服务器建立连接时的状态； 从上面这个数据报可以看出我们的请求的方向是： 我们客户端的IP和端口是： 我们服务端的IP和端口是： Flags [S]：是发送了一个SYN的请求； seq：seq序列号是250118291；（ 2、服务端—(返回请求)—>客户端 可看到这个请求的方向是从服务端到客户端的； Flags [S.]：是发送了一个SYN ACK的请求 现在seq号为:2336326088； 3、客户端—(发送确认ACK包)—>服务端 请求的方向是从客户端到服务端； Flags [.]：发送ACK请求 ack 1：ack等于1 4、发送请求的数据： 另外： 下面这个在三次握手和四次挥手中间的这个报文消息是确认收到的 发现只有三段报文，书上说四次挥手，为啥不一样呢，怎么变成了三次; TCP/TP协议详解四次挥手过程是 1.客户端发送FIN报文 2.服务端响应发送ack 3.服务端发送FIN报文 4.客户端发送响应ack报文。 而抓包结果是第二和第三也就是服务端发送的ack和FIN合并成了一个报文。 经过翻阅资料是因为请求之后，服务端直接关闭了，所以只看到了三次的请求报文， 可以参考这个博文：https://blog.csdn.net/a7980718/article/details/82316880 数据报如下： 开局一张图：TCP 的断连，如下图所示。 TCP 链接的关闭，通信双方都可以先发起，我们暂且把先发起的一方看作 Client，从图中看出，通信中 Client 和 Server 两端的链接都是 ESTABLISHED 状态，然后 Client 先主动发起了关闭链接请求，Client 向 Server 发送了一个 FIN 包，表示 Client 端已经没有数据要发送了，然后 Client 进入了 FIN_WAIT_1 状态。 Server 端收到 FIN 后，返回 ACK，然后进入 CLOSE_WAIT 状态。此时 Server 属于半关闭状态，因为此时 Client 向 Server 方向已经不会发送数据了，可是 Server 向 Client 端可能还有数据要发送。 当 Server 端数据发送完毕后，Server 端会向 Client 端发送 FIN，表示 Server 端也没有数据要发送了，此时 Server 进入 LAST_ACK 状态，就等待 Client 的应答就可以关闭链接了。 Client 端收到 Server 端的 FIN 后，回复 ACK，然后进入 TIME_WAIT 状态。TIME_WAIT 状态下需要等待 2 倍的最大报文段生存时间，来保证链接的可靠关闭，之后才会进入 CLOSED 关闭状态。而 Server 端收到 ACK 后直接就进入 CLOSED 状态。 1、客户端—-(发起断开请求)—->服务端 可以看出方向是从客户端到服务端； Flags [F.]： 这几个值：seq 143, ack 268 2、服务端——(返回ACK，和FIN)—->客户端 现在的ack是144，可以看出是143+1； 再次就把ACK和FIN合并了 3、客户端——(确认ACK断开连接)——>服务端 如果对你有帮助，可以给你身边的朋友。或者给俺点个大大的赞和大大的评论，和评论就是给我最大的支持，感谢。 如果喜欢我的文章，还没看够可以关注我，我会用心写好每一篇文章。 亲爱的各位粉丝：可以添加我的ImapBox官方企业微信号， 直接使用微信扫码即可，不用下载企业微信。 也可以加入此群：
前言
TCP和UDP协议区别
https://blog.csdn.net/qq_17623363/article/details/105109907
现在已经超过2个月了，今天终于有时间来写了一下。
文章目录

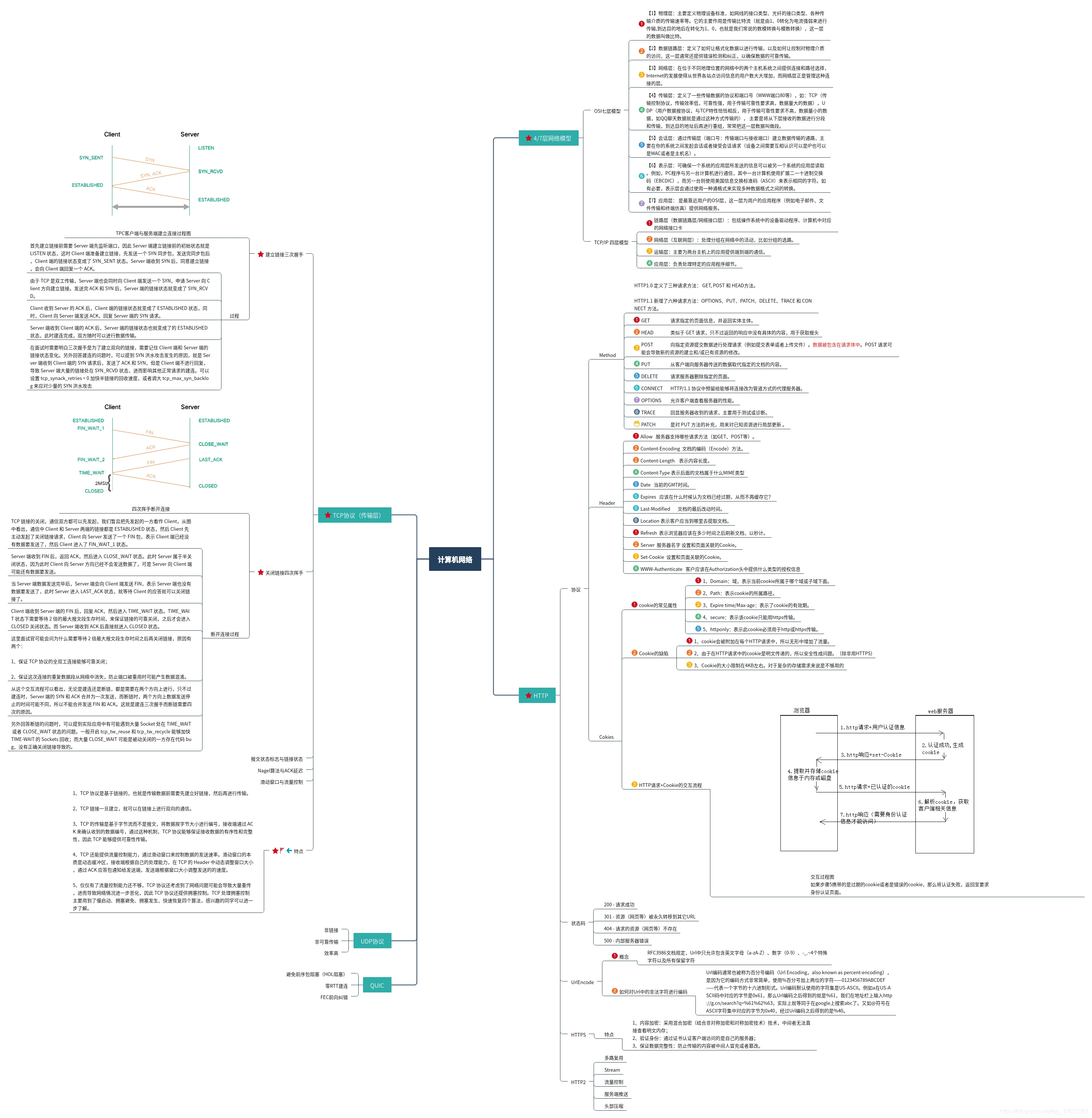

下面这种图还未画完，正在继续，欢迎大家关注，或者加我ImapBox官方微信群哦，加入方式在最后面。
一、计算机网络之TCP三次握手和四次挥手
（一）准备工作
package cn.agriculture.controller; import org.springframework.stereotype.Controller; import org.springframework.web.bind.annotation.GetMapping; import org.springframework.web.bind.annotation.PostMapping; import org.springframework.web.bind.annotation.RequestMapping; import org.springframework.web.bind.annotation.ResponseBody; /** * @Auther: truedei * @Date: 2020 /20-6-15 21:52 * @Description: tcpdump测试 */ @Controller @RequestMapping("/truedei/test") public class TestController { @RequestMapping("") @ResponseBody public String index(String name){ System.out.println("有人访问了，访问者："+name); return "This is "+name; } }
wget访问：[root@localhost ~]# [root@localhost ~]# [root@localhost ~]# wget https://192.168.101.5:8080/truedei/test?name=zhenghui （二）tcpdump命令使用详解
[root@localhost ~]# [root@localhost ~]# tcpdump bash: tcpdump: 未找到命令 [root@localhost ~]# [root@localhost ~]# yum -y install tcpdump [root@localhost ~]# [root@localhost ~]# tcpdump --help tcpdump version 4.9.2 libpcap version 1.5.3 OpenSSL 1.0.2k-fips 26 Jan 2017 Usage: tcpdump [-aAbdDefhHIJKlLnNOpqStuUvxX#] [ -B size ] [ -c count ] [ -C file_size ] [ -E algo:secret ] [ -F file ] [ -G seconds ] [ -i interface ] [ -j tstamptype ] [ -M secret ] [ --number ] [ -Q|-P in|out|inout ] [ -r file ] [ -s snaplen ] [ --time-stamp-precision precision ] [ --immediate-mode ] [ -T type ] [ --version ] [ -V file ] [ -w file ] [ -W filecount ] [ -y datalinktype ] [ -z postrotate-command ] [ -Z user ] [ expression ] [root@localhost ~]# [root@localhost ~]# [root@localhost ~]# [root@localhost ~]# man tcpdump [root@localhost ~]# -a 将网络地址和广播地址转变成名字； -d 将匹配信息包的代码以人们能够理解的汇编格式给出； -dd 将匹配信息包的代码以c语言程序段的格式给出； -ddd 将匹配信息包的代码以十进制的形式给出； -e 在输出行打印出数据链路层的头部信息； -f 将外部的Internet地址以数字的形式打印出来； -l 使标准输出变为缓冲行形式； -n 不把网络地址转换成名字； -t 在输出的每一行不打印时间戳； -v 输出一个稍微详细的信息，例如在ip包中可以包括ttl和服务类型的信息； -vv 输出详细的报文信息； -c 在收到指定的包的数目后，tcpdump就会停止； -F 从指定的文件中读取表达式,忽略其它的表达式； -i 指定监听的网络接口； -r 从指定的文件中读取包(这些包一般通过-w选项产生)； -w 直接将包写入文件中，并不分析和打印出来； -T 将监听到的包直接解释为指定的类型的报文，常见的类型有rpc （远程过程 调用）和snmp（简单网络管理协议；） enp0s3就是咱们想要的[root@localhost ~]# [root@localhost ~]# ip a 1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000 link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00 inet 127.0.0.1/8 scope host lo valid_lft forever preferred_lft forever inet6 ::1/128 scope host valid_lft forever preferred_lft forever 2: enp0s3: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000 link/ether 08:00:27:83:48:fb brd ff:ff:ff:ff:ff:ff inet 192.168.101.25/24 brd 192.168.101.255 scope global noprefixroute dynamic enp0s3 valid_lft 84279sec preferred_lft 84279sec inet6 2408:8214:8311:5010:ace3:42de:a5e:7/128 scope global noprefixroute dynamic valid_lft 6882sec preferred_lft 3282sec inet6 2408:8214:8311:5019:6b53:af13:ac60:ceb1/64 scope global noprefixroute dynamic valid_lft 7185sec preferred_lft 3585sec inet6 fe80::601b:c404:a3dc:b509/64 scope link noprefixroute valid_lft forever preferred_lft forever [root@localhost ~]# [root@localhost ~]# [root@localhost ~]# [root@localhost ~]# tcpdump -i enp0s3
[root@localhost ~]# tcpdump -i enp0s3 port 8080
[root@localhost ~]# [root@localhost ~]# [root@localhost ~]# wget https://192.168.101.5:8080/truedei/test?name=zhenghui

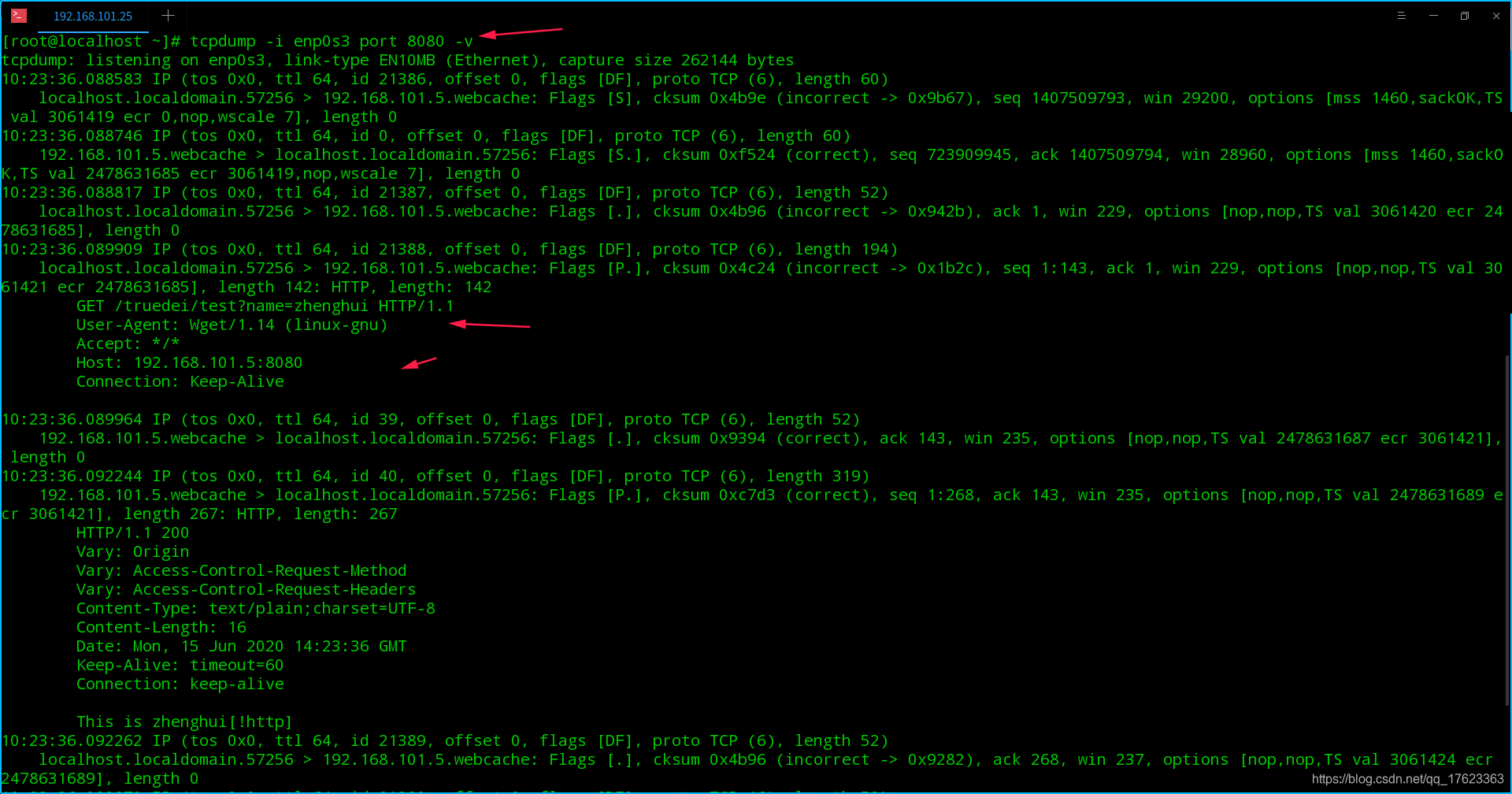

-v来查看协议tcpdump: verbose output suppressed, use -v or -vv for full protocol decode -v:

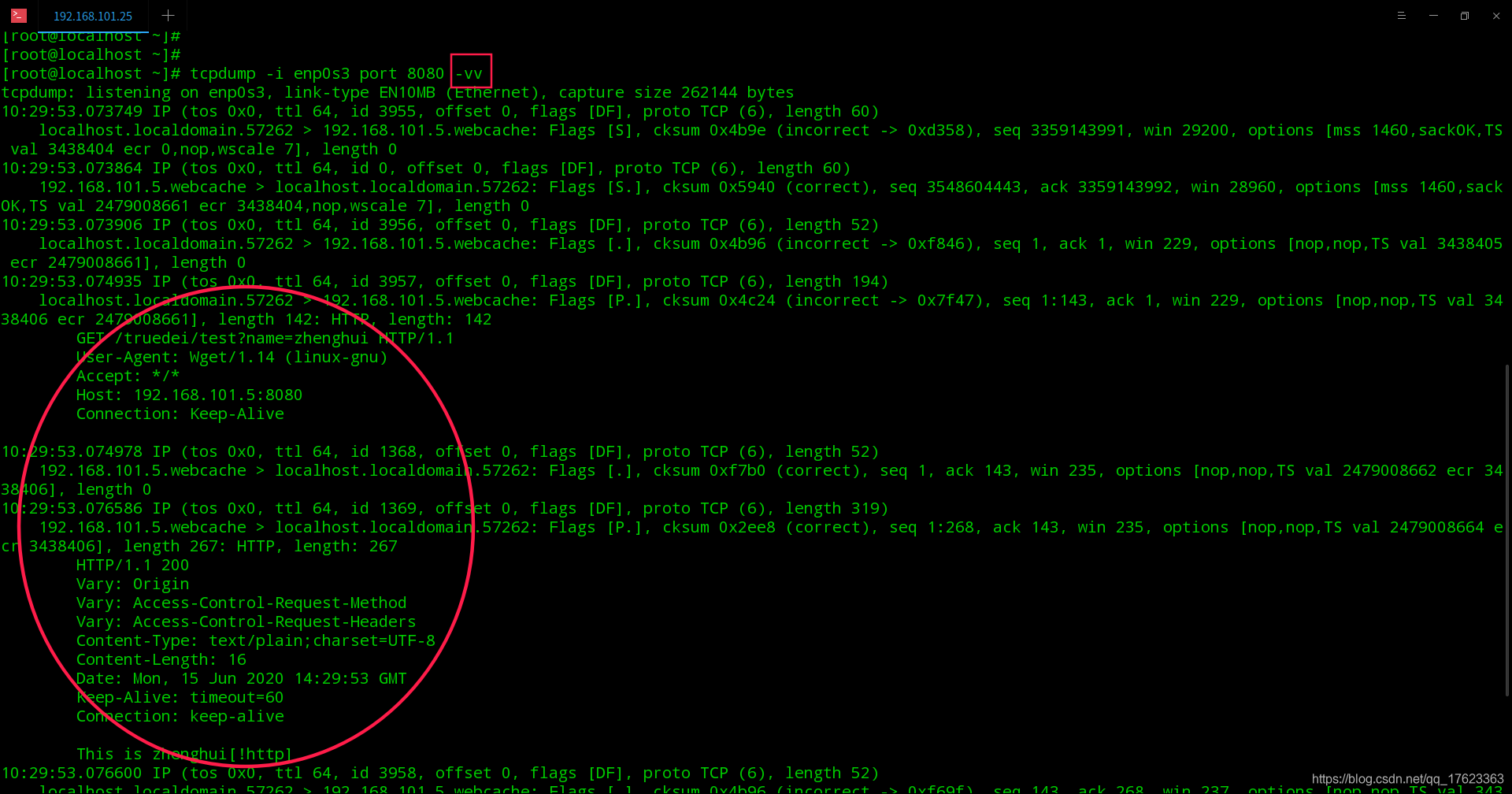

-vv:
（三）分析三次握手与四次挥手
[root@localhost ~]# tcpdump -i enp0s3 port 8080 -vv tcpdump: listening on enp0s3, link-type EN10MB (Ethernet), capture size 262144 bytes 10:49:10.094025 IP (tos 0x0, ttl 64, id 40563, offset 0, flags [DF], proto TCP (6), length 60) localhost.localdomain.57290 > 192.168.101.5.webcache: Flags [S], cksum 0x4b9e (incorrect -> 0xdc83), seq 250118291, win 29200, options [mss 1460,sackOK,TS val 4595424 ecr 0,nop,wscale 7], length 0 10:49:10.094140 IP (tos 0x0, ttl 64, id 0, offset 0, flags [DF], proto TCP (6), length 60) 192.168.101.5.webcache > localhost.localdomain.57290: Flags [S.], cksum 0xe96e (correct), seq 2336326088, ack 250118292, win 28960, options [mss 1460,sackOK,TS val 2480165653 ecr 4595424,nop,wscale 7], length 0 10:49:10.094172 IP (tos 0x0, ttl 64, id 40564, offset 0, flags [DF], proto TCP (6), length 52) localhost.localdomain.57290 > 192.168.101.5.webcache: Flags [.], cksum 0x4b96 (incorrect -> 0x8874), seq 1, ack 1, win 229, options [nop,nop,TS val 4595426 ecr 2480165653], length 0 10:49:10.095038 IP (tos 0x0, ttl 64, id 40565, offset 0, flags [DF], proto TCP (6), length 194) localhost.localdomain.57290 > 192.168.101.5.webcache: Flags [P.], cksum 0x4c24 (incorrect -> 0x0f76), seq 1:143, ack 1, win 229, options [nop,nop,TS val 4595426 ecr 2480165653], length 142: HTTP, length: 142 GET /truedei/test?name=zhenghui HTTP/1.1 User-Agent: Wget/1.14 (linux-gnu) Accept: */* Host: 192.168.101.5:8080 Connection: Keep-Alive 10:49:10.095134 IP (tos 0x0, ttl 64, id 22245, offset 0, flags [DF], proto TCP (6), length 52) 192.168.101.5.webcache > localhost.localdomain.57290: Flags [.], cksum 0x87df (correct), seq 1, ack 143, win 235, options [nop,nop,TS val 2480165654 ecr 4595426], length 0 10:49:10.097367 IP (tos 0x0, ttl 64, id 22246, offset 0, flags [DF], proto TCP (6), length 319) 192.168.101.5.webcache > localhost.localdomain.57290: Flags [P.], cksum 0xc019 (correct), seq 1:268, ack 143, win 235, options [nop,nop,TS val 2480165657 ecr 4595426], length 267: HTTP, length: 267 HTTP/1.1 200 Vary: Origin Vary: Access-Control-Request-Method Vary: Access-Control-Request-Headers Content-Type: text/plain;charset=UTF-8 Content-Length: 16 Date: Mon, 15 Jun 2020 14:49:10 GMT Keep-Alive: timeout=60 Connection: keep-alive This is zhenghui[!http] 10:49:10.097381 IP (tos 0x0, ttl 64, id 40566, offset 0, flags [DF], proto TCP (6), length 52) localhost.localdomain.57290 > 192.168.101.5.webcache: Flags [.], cksum 0x4b96 (incorrect -> 0x86cc), seq 143, ack 268, win 237, options [nop,nop,TS val 4595429 ecr 2480165657], length 0 10:49:10.097971 IP (tos 0x0, ttl 64, id 40567, offset 0, flags [DF], proto TCP (6), length 52) localhost.localdomain.57290 > 192.168.101.5.webcache: Flags [F.], cksum 0x4b96 (incorrect -> 0x86cb), seq 143, ack 268, win 237, options [nop,nop,TS val 4595429 ecr 2480165657], length 0 10:49:10.098475 IP (tos 0x0, ttl 64, id 22247, offset 0, flags [DF], proto TCP (6), length 52) 192.168.101.5.webcache > localhost.localdomain.57290: Flags [F.], cksum 0x86cb (correct), seq 268, ack 144, win 235, options [nop,nop,TS val 2480165658 ecr 4595429], length 0 10:49:10.098487 IP (tos 0x0, ttl 64, id 40568, offset 0, flags [DF], proto TCP (6), length 52) localhost.localdomain.57290 > 192.168.101.5.webcache: Flags [.], cksum 0x4b96 (incorrect -> 0x86c8), seq 144, ack 269, win 237, options [nop,nop,TS val 4595430 ecr 2480165658], length 0 1、三次握手
（1）三次握手报文
10:49:10.094025 IP (tos 0x0, ttl 64, id 40563, offset 0, flags [DF], proto TCP (6), length 60) localhost.localdomain.57290 > 192.168.101.5.webcache: Flags [S], cksum 0x4b9e (incorrect -> 0xdc83), seq 250118291, win 29200, options [mss 1460,sackOK,TS val 4595424 ecr 0,nop,wscale 7], length 0 10:49:10.094140 IP (tos 0x0, ttl 64, id 0, offset 0, flags [DF], proto TCP (6), length 60) 192.168.101.5.webcache > localhost.localdomain.57290: Flags [S.], cksum 0xe96e (correct), seq 2336326088, ack 250118292, win 28960, options [mss 1460,sackOK,TS val 2480165653 ecr 4595424,nop,wscale 7], length 0 10:49:10.094172 IP (tos 0x0, ttl 64, id 40564, offset 0, flags [DF], proto TCP (6), length 52) localhost.localdomain.57290 > 192.168.101.5.webcache: Flags [.], cksum 0x4b96 (incorrect -> 0x8874), seq 1, ack 1, win 229, options [nop,nop,TS val 4595426 ecr 2480165653], length 0 10:49:10.095038 IP (tos 0x0, ttl 64, id 40565, offset 0, flags [DF], proto TCP (6), length 194) localhost.localdomain.57290 > 192.168.101.5.webcache: Flags [P.], cksum 0x4c24 (incorrect -> 0x0f76), seq 1:143, ack 1, win 229, options [nop,nop,TS val 4595426 ecr 2480165653], length 142: HTTP, length: 142 GET /truedei/test?name=zhenghui HTTP/1.1 User-Agent: Wget/1.14 (linux-gnu) Accept: */* Host: 192.168.101.5:8080 Connection: Keep-Alive 10:49:10.095134 IP (tos 0x0, ttl 64, id 22245, offset 0, flags [DF], proto TCP (6), length 52) 192.168.101.5.webcache > localhost.localdomain.57290: Flags [.], cksum 0x87df (correct), seq 1, ack 143, win 235, options [nop,nop,TS val 2480165654 ecr 4595426], length 0 10:49:10.097367 IP (tos 0x0, ttl 64, id 22246, offset 0, flags [DF], proto TCP (6), length 319) 192.168.101.5.webcache > localhost.localdomain.57290: Flags [P.], cksum 0xc019 (correct), seq 1:268, ack 143, win 235, options [nop,nop,TS val 2480165657 ecr 4595426], length 267: HTTP, length: 267 HTTP/1.1 200 Vary: Origin Vary: Access-Control-Request-Method Vary: Access-Control-Request-Headers Content-Type: text/plain;charset=UTF-8 Content-Length: 16 Date: Mon, 15 Jun 2020 14:49:10 GMT Keep-Alive: timeout=60 Connection: keep-alive This is zhenghui[!http] （2）详解三次握手
TCP 是基于链接的，所以在传输数据前需要先建立链接，TCP 在传输上是双工传输，不区分 Client 端与 Server 端，为了便于理解，我们把主动发起建连请求的一端称作Client 端，把被动建立链接的一端称作 Server 端。
Server 端先监听端口，因此 Server 端建立链接前的初始状态就是LISTEN 状态，这时 Client 端准备建立链接，先发送一个 SYN同步包，发送完同步包后，Client 端的链接状态变成了SYN_SENT 状态。Server 端收到 SYN 后，同意建立链接，会向 Client 端回复一个 ACK。TCP 是双工传输，Server 端也会同时向 Client 端发送一个 SYN，申请 Server 向 Client 方向建立链接。发送完 ACK 和 SYN 后，Server 端的链接状态就变成了 SYN_RCVD。（3）结合请求报文深入分析三次握手过程
localhost.localdomain.57290 > 192.168.101.5.webcache: Flags [S], cksum 0x4b9e (incorrect -> 0xdc83), seq 250118291, win 29200, options [mss 1460,sackOK,TS val 4595424 ecr 0,nop,wscale 7], length 0 localhost.localdomain.57290 > 192.168.101.5.webcache;localhost.localdomain.57290 # .57290是端口192.168.101.5.webcache现在需要你记住这个seq号）192.168.101.5.webcache > localhost.localdomain.57290: Flags [S.], cksum 0xe96e (correct), seq 2336326088, ack 250118292, win 28960, options [mss 1460,sackOK,TS val 2480165653 ecr 4595424,nop,wscale 7], length 0 ack 250118292:可以看到是客户端向服务端请求的seq的值+1localhost.localdomain.57290 > 192.168.101.5.webcache: Flags [.], cksum 0x4b96 (incorrect -> 0x8874), seq 1, ack 1, win 229, options [nop,nop,TS val 4595426 ecr 2480165653], length 0 到此为止，已经建立起来了连接，剩下的就是传输数据了。 localhost.localdomain.57290 > 192.168.101.5.webcache: Flags [P.], cksum 0x4c24 (incorrect -> 0x0f76), seq 1:143, ack 1, win 229, options [nop,nop,TS val 4595426 ecr 2480165653], length 142: HTTP, length: 142 GET /truedei/test?name=zhenghui HTTP/1.1 User-Agent: Wget/1.14 (linux-gnu) Accept: */* Host: 192.168.101.5:8080 Connection: Keep-Alive 10:49:10.095134 IP (tos 0x0, ttl 64, id 22245, offset 0, flags [DF], proto TCP (6), length 52) 192.168.101.5.webcache > localhost.localdomain.57290: Flags [.], cksum 0x87df (correct), seq 1, ack 143, win 235, options [nop,nop,TS val 2480165654 ecr 4595426], length 0 10:49:10.097367 IP (tos 0x0, ttl 64, id 22246, offset 0, flags [DF], proto TCP (6), length 319) 192.168.101.5.webcache > localhost.localdomain.57290: Flags [P.], cksum 0xc019 (correct), seq 1:268, ack 143, win 235, options [nop,nop,TS val 2480165657 ecr 4595426], length 267: HTTP, length: 267 HTTP/1.1 200 Vary: Origin Vary: Access-Control-Request-Method Vary: Access-Control-Request-Headers Content-Type: text/plain;charset=UTF-8 Content-Length: 16 Date: Mon, 15 Jun 2020 14:49:10 GMT Keep-Alive: timeout=60 Connection: keep-alive This is zhenghui[!http] 10:49:10.097381 IP (tos 0x0, ttl 64, id 40566, offset 0, flags [DF], proto TCP (6), length 52) localhost.localdomain.57290 > 192.168.101.5.webcache: Flags [.], cksum 0x4b96 (incorrect -> 0x86cc), seq 143, ack 268, win 237, options [nop,nop,TS val 4595429 ecr 2480165657], length 0 10:49:10.097971 IP (tos 0x0, ttl 64, id 40567, offset 0, flags [DF], proto TCP (6), length 52) 2、四次挥手
（1）四次挥手报文

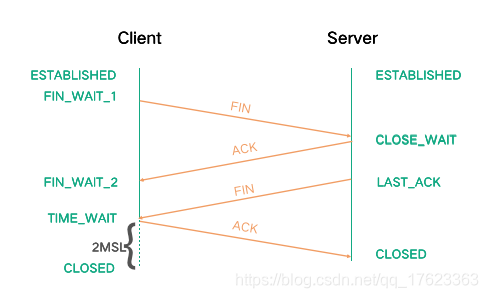

localhost.localdomain.57290 > 192.168.101.5.webcache: Flags [F.], cksum 0x4b96 (incorrect -> 0x86cb), seq 143, ack 268, win 237, options [nop,nop,TS val 4595429 ecr 2480165657], length 0 10:49:10.098475 IP (tos 0x0, ttl 64, id 22247, offset 0, flags [DF], proto TCP (6), length 52) 192.168.101.5.webcache > localhost.localdomain.57290: Flags [F.], cksum 0x86cb (correct), seq 268, ack 144, win 235, options [nop,nop,TS val 2480165658 ecr 4595429], length 0 10:49:10.098487 IP (tos 0x0, ttl 64, id 40568, offset 0, flags [DF], proto TCP (6), length 52) localhost.localdomain.57290 > 192.168.101.5.webcache: Flags [.], cksum 0x4b96 (incorrect -> 0x86c8), seq 144, ack 269, win 237, options [nop,nop,TS val 4595430 ecr 2480165658], length 0 （2）详解四次挥手
（3）结合请求报文深入分析四次挥手过程
localhost.localdomain.57290 > 192.168.101.5.webcache: Flags [F.], cksum 0x4b96 (incorrect -> 0x86cb), seq 143, ack 268, win 237, options [nop,nop,TS val 4595429 ecr 2480165657], length 0 10:49:10.098475 IP (tos 0x0, ttl 64, id 22247, offset 0, flags [DF], proto TCP (6), length 52) F.是FIN的请求，代表着客户端要与服务端要结束了。 192.168.101.5.webcache > localhost.localdomain.57290: Flags [F.], cksum 0x86cb (correct), seq 268, ack 144, win 235, options [nop,nop,TS val 2480165658 ecr 4595429], length 0 localhost.localdomain.57290 > 192.168.101.5.webcache: Flags [.], cksum 0x4b96 (incorrect -> 0x86c8), seq 144, ack 269, win 237, options [nop,nop,TS val 4595430 ecr 2480165658], length 0 二、有秘密告诉你
水平有限，难免会有疏漏或者书写不合理的地方，欢迎交流讨论。
作者：TrueDei
