聊完4G组网方案，我们今天接着说说关于5G的那点事。，其实在行业内已经发布了“半个”5G标准，那个时候是“非独立组网(NSA)”的5G标准。而目前现在正在等的，是“独立组网(SA)”的5G标准。
有关非独立组网和独立组网，NSA和SA，作为开发的已经耳闻能熟，但很少有人能真正理解它们到底是怎么回事。今天，我用最通俗易懂的方式，全面解答一下它们俩，同时说一些最近4G/5G所涵盖的技术领域。希望能够让大家彻底明白它们到底是怎么一回事。废话不多说，我们开始吧！
在西安步行街，有一个做餐饮业的老板，名叫兴爷。他开的店，名叫四号餐厅。餐厅的主厨，叫胖四。

餐厅的生意一直很好，但是随着业务日益增加，人满为患，已经无法满足客户的需要。
所以，星爷打算扩张自己的生意。可是，扩张生意需要大量的资金，不能盲目投资。于是，他想了几种扩张的方案：

第一种方案（方案A），就是开一家全新的店。租一个门面房，取名“五号餐厅”，请一个新大厨，叫胖五。
这种方案，最简单直接，新大厨可以在新店里尽情发挥自己的厨艺。但是，这种方案也是最贵的。需要花的钱，也是最多的。

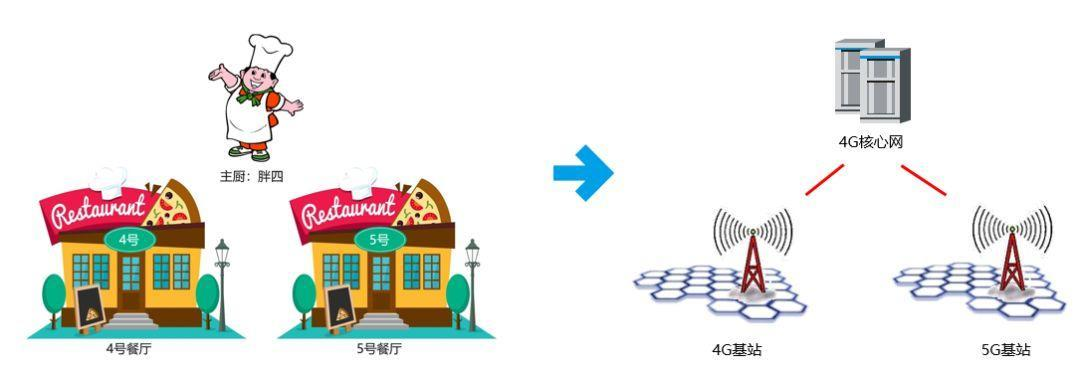

第二种方案（方案B），就是开一家全新的店。租一个门面房，取名“五号餐厅”。但是，不请新大厨。由胖四直接负责照看四号餐厅和五号餐厅。

这种方案，虽然省钱，但是有点麻烦，难操作。最头痛的是，胖四很可能忙不过来。于是，星爷就开始在两种方案之间反复纠结……

嗯，上面这个故事，聪明的通信汪肯定一下子就猜出来了——例子里面的厨师，就是核心网。店面，就是基站。4号，就是4G。5号，就是5G。

方案A
方案B

而我要告诉大家，其实故事里面的方案A，就是独立组网方式。而方案B，是非独立组网方式。（注意，独立组网和非独立组网，分为多种，方案A和B，都是各自其中一种。）简单来说，之所以有独立组网和非独立组网之分，归根到底的原因，就是钱。

如果你是不差钱的土豪，如果你想拥有纯正的、利用运营商完美的5G网络，给用户提供最酷的体验，那很简单，就是全部同时新建，采用独立组网方式。

全新的5G核心网+全新的5G基站，和4G完全分隔开，你建设起来会很爽，维护起来也很爽。用户用起来，一样是爽。

零遁5G组网方案

但是，并不是所有运营商都是土豪。为了方便大家逐步享受5G，在独立组网方式之外，追求和谐社会的3GPP组织也设计了很多非独立组网方式。

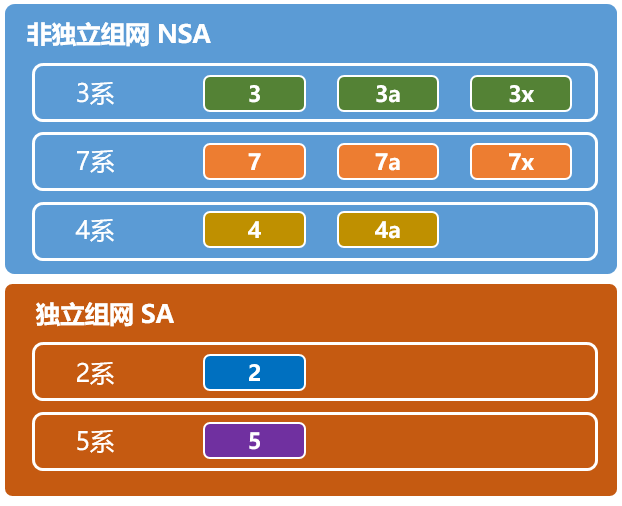

独立组网方式主要有2种。非独立组网方式有多少种？8种。。。5G组网之所以复杂，就是因为这个非独立组网。大家看下图，非独立组网方式明显比独立组网方式多吧？

咳咳，为了最大化投资，为了稳步推进网络建设，为了……，我们决定采用非独立组网（严肃脸.jpg）但是！企业才不会告诉你，其实就是“穷”……冷静！冷静！请你认真思考一下——如果你是星爷，想要扩张业务，你是先请大厨？还是先扩店面？我想，大部分人都会选择先扩店面。是的，也就是先建5G基站。很难理解？不难啊，你看看那些饭馆，店里坐不下，不就门外摆桌子嘛。。。

这时候说说零遁组网方案：

由于国内运营商将首先部署5G NSA组网，因此针对不同的组网架构需要考虑不同的云组网方案。

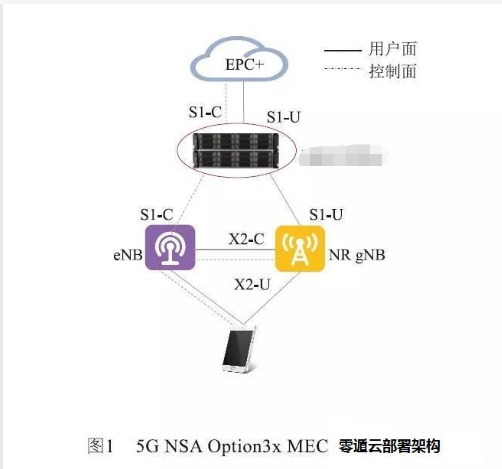

图1为5G NSA 零遁云组网，**eNB和gNB分别作为控制面和用户面的锚点，零遁云需要将S1-U和S1-C全部连接。5G NSA 零遁云方案中，由于eNB和gNB的建设位置很可能不是同机房部署，因此，需要新建设备连接。传统的NSA的方式施工成本最大，新增零遁云同无线设备的连接无法避免，仅在4G和5G共BBU的时候可以节约建设成本。

零遁云常采用IP五元组法和基于DNS域名解析的分流规则。基于IT五元组的分流规则：IP地址+端口号；基于DNS响应的分流规则：DNS目标域名。MEC对所有eNB覆盖区域流量进行拆包检测，符合分流规则的访问流量直接分流至本地网，不符合分流规则的按照原有路径访问Internet。部署层级决定了可接入基站数和覆盖面积；可以接入基站数决定了MEC需要处理的流量数。MEC的部署位置属于串接，如果MEC故障，则流量完全透传，仅无法实现分流，不影响业务。

安防监控

目前安防监控领域，从部署安装角度，一般传统的监控部署采用有线方式，有线网络覆盖全部的摄像头，布线成本高，效率低，占用大量有线资源。采用Wi-Fi回传的方式也广泛应用，经济便捷，但是Wi-Fi稳定性较差，覆盖范围较小，需要补充大量AP点以保证覆盖和稳定性。

基于上述诉求，可以将监控数据分流零遁云平台效降低网络传输压力和业务端到端时延。为基于零遁组网的边缘业务平台的AI视频分析系统协同架构。零遁云对4G摄像头采集的视频进行本地分流，降低对核心网及骨干网传输带宽资源的占用，缩短端到端时延。集中云计算中心执行AI的Training任务，边缘云执行AI的Inference，二者协同可实现本地决策、实时响应，可实现表情识别、行为检测、轨迹跟踪、热点管理、体态属性识别等多种本地AI典型应用。此外，有线摄像头亦可以接入零遁云智能分析平台。

面向工业互联网的边缘计算体系架构可以从多种角度进行描述，其中，从部署的角度看，在产线、车间和工厂内均能够部署边缘计算节点设备。这些节点设备均能够提供网络、计算、存储等ICT资源，但设备形态可以分为边缘控制器，

总结

作为全新5G组网，零遁组网可以整合电信运营商的各类资源，为5G时代业务的快速部署和运行提供丰富的平台能力。由本文分析可知，短期内，运营商将快速实现5G NSA商用，UPF按需下沉，目前应用的场景和行业也非常广泛。未来需要丰富平台能力，赋能更多场景，快速孵化解决方案和产品。
