为了巩固已学计算机通信网的理论知识，深入理解计算机网络基本原理，将书本上抽象的概念与具体的实现技术相结合，体会网络协议的设计与实现过程，进一步熟悉网络设备，学习组网技术，掌握网络规划与设计的基本方法。我设计了一个比较简单的网络，希望对学习通信工程的同学完成课程设计的时候有些帮助

设计内容包括：详细的网络拓扑结构图；详细的IP规划；交换机的配置；VLAN划分；路由器的配置；静态路由设置；动态路由设置；DHCP配置；访问控制列表ACL策略配置(Access Control List)；web服务器配置；DNS服务器配置、MAIL配置。设计结果功能分析；

设计的互联网中：（1）一个网络中的IP地址采用静态配置；（2）RIP网络至少由三个路由器构成，这几个路由器运行RIP协议构建路由，此RIP网络的IP地址由DHCP服务器分配地址（一个路由器作为RIP网络的DHCP服务器，其他路由器设置中继DHCP。（3）OSPF网络至少由三个路由器构成，这几个路由器运行OSPF协议构建路由，此OSPF网络的IP地址由DHCP服务器分配地址（一个路由器作为OSPF网络的DHCP服务器，其他路由器设置中继DHCP）。（4）RIP网络和OSPF网络交界的路由器做RIP和OSPF的重发布；连接静态路由和RIP网络的路由器，需做静态路由和RIP路由的重发布。

（一）IP规划

所有PC机和路由器的接口都划分了相应的IP网段，通过静态配置或者DHCP协议进行IP地址的配置。

（二）交换机的配置，VLAN的设置

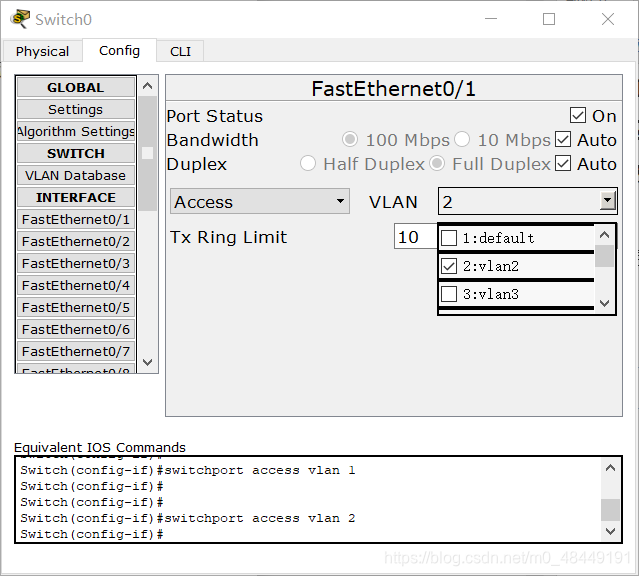

双击switch，打开Config界面，选择连接上的端口，勾选On的选项，开启端口。

同时可以在交换机中实现VLAN的划分，操作为：进入端口界面，新建VLAN，将端口划分到相应的VLAN。

操作代码为：
Switch（config）#interface fastethernet0/1
Switch（config-if）#switchport access vlan 2

在我建立的拓扑图中，我将PC0和PC1分为一组，在VLAN2中。PC6和PC7为一组，在VLAN3中。

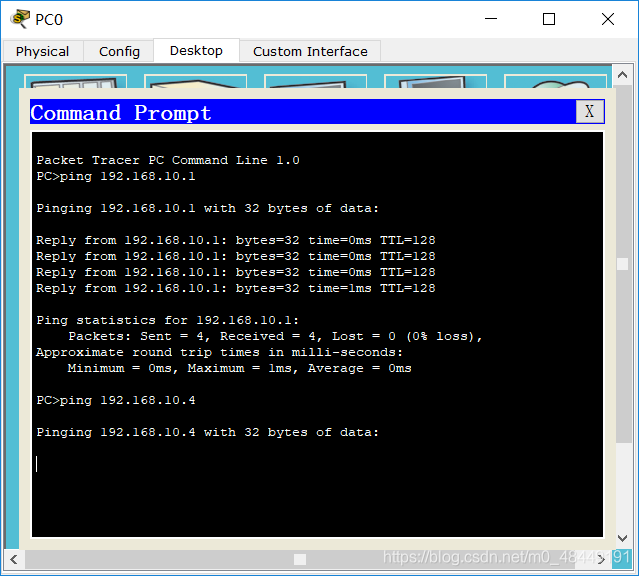

完成VLAN的划分后，处于VLAN2的PC0只能ping通VLAN2的PC1，无法ping通VLAN3的PC6。

（三）静态路由配置

由Router7、Router6、Router0三个路由器组成静态路由配置下的网络。

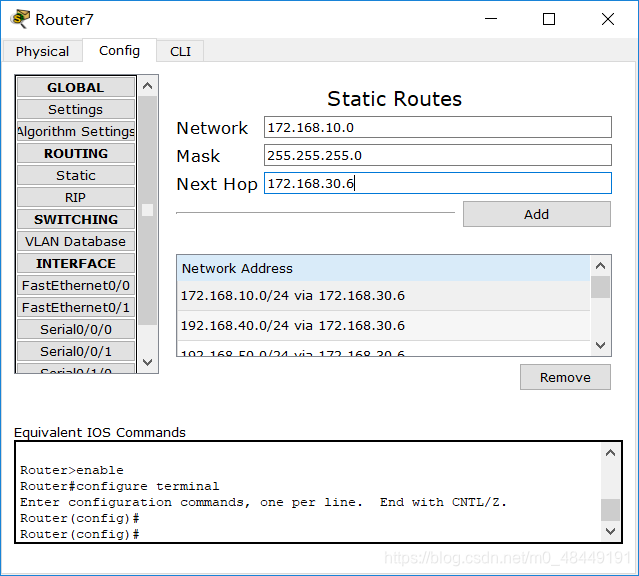

在三个路由器两两连接后，双击Router7，进入Config界面，找到ROUTING选项中的Static界面，将目标网络网络号、子网掩码、下一跳的地址打入对应栏中，点击Add添加，添加成功后，结果会在下方Network Address栏中出现对应项。
将静态路由网络中，所有与Router7不直接相连的网络填入静态路由表。

代码指令为：
在router7中输入
Router（config）#ip route 172.168.10.0 255.255.255.0 172.168.30.6
在router6中输入
Router（config）#ip route 172.168.20.0 255.255.255.0 172.168.30.7
在router0中输入
Router（config）#ip route 172.168.30.0 255.255.255.0 172.168.10.2
Router（config）#ip route 172.168.20.0 255.255.255.0 172.168.10.2

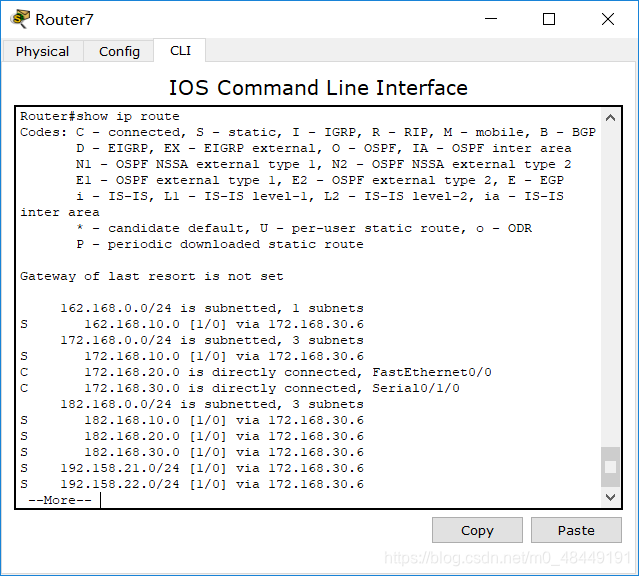

配置静态路由成功后，路由器的路由表中会出现以S开头的静态路由路线。

（四）RIP协议路由配置

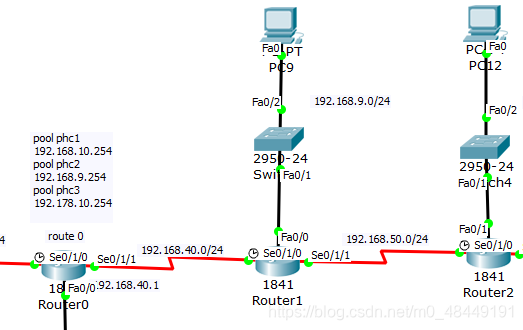

由Route0、Route1、Route2三个路由器组成RIP协议路由配置下的网络。
在将三个路由器两两连接后，双击路由器，进入Config界面，找到ROUTING选项中的RIP界面，将RIP协议路由配置下的所有网络号输入Network中，点击Add加入。
在配置Router1的过程中，需要将RIP协议网络拓扑结构中，所有网络号都输入RIP协议中，构建RIP协议路由表。

代码指令为：
在Router1中输入
Router（config）#router rip
Router（config-router）#network 192.168.9.0
Router（config-router）#network 192.168.50.0
Router（config-router）#network 192.178.10.0
Router（config-router）#network 192.168.40.0
Router（config-router）#network 192.168.10.0

同理，将所有网络号输入Router0和Router2的RIP中。

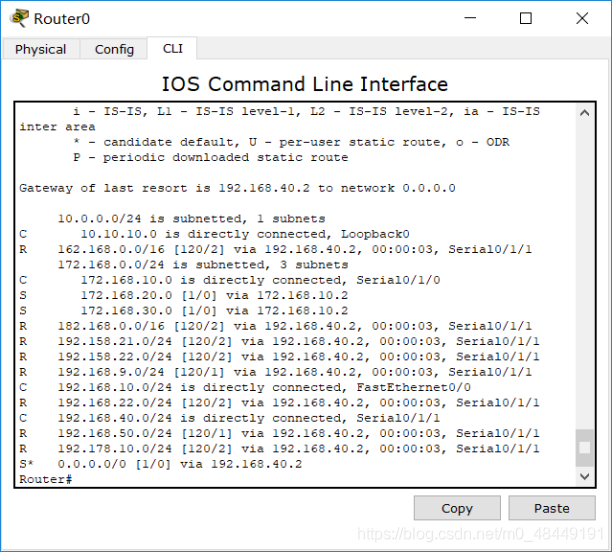

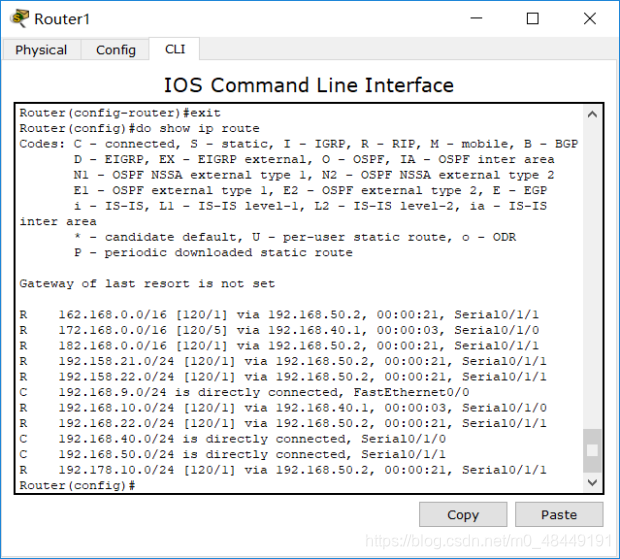

配置成功后，在路由表中会出现以R开头的指令。

（五）OSPF网络配置

由Router2、Router3、Router4、Router5组成OSPF配置下的网络。
OSPF配置无法从操作界面中便携操作，只能输入代码。在OSPF配置过程中，需要将所有与自身路由器相连的所有网段在OSPF协会中登记。
双击路由器进入CLI界面，输入如下指令：
在Router3中输入
Router（config）#router ospf 1
Router（config-router）#network 182.168.10.0 0.0.0.255 area 0
Router（config-router）#network 182.168.20.0 0.0.0.255 area 0
Router（config-router）#network 182.158.21.0 0.0.0.255 area 0

在Router2中输入
Router（config）#router ospf 1
Router（config-router）#network 192.178.10.0 0.0.0.255 area 0
Router（config-router）#network 182.168.10.0 0.0.0.255 area 0

在Router4中输入
Router（config）#router ospf 1
Router（config-router）#network 182.168.20.0 0.0.0.255 area 0
Router（config-router）#network 182.168.30.0 0.0.0.255 area 0
Router（config-router）#network 192.158.22.0 0.0.0.255 area 0
在Router5中输入
Router（config）#router ospf 1
Router（config-router）#network 182.168.30.0 0.0.0.255 area 0
Router（config-router）#network 192.168.22.0 0.0.0.255 area 0
Router（config-router）#network 162.168.10.0 0.0.0.255 area 0

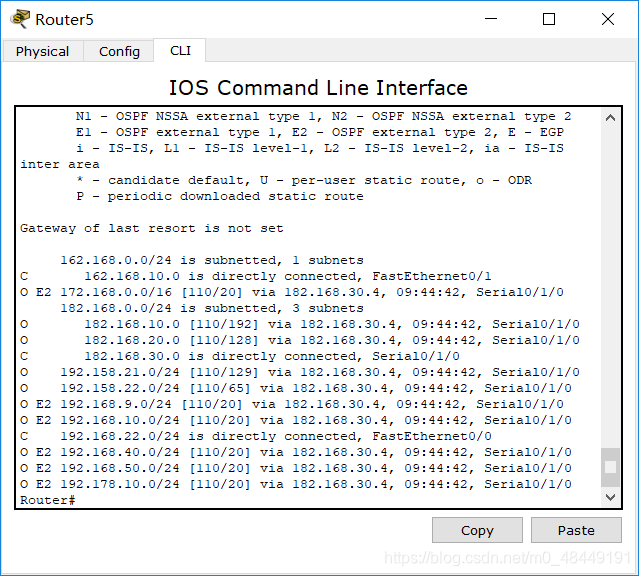

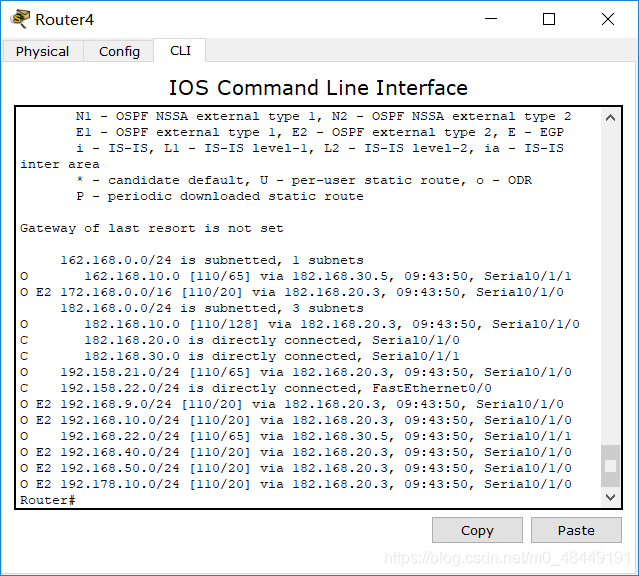

在配置完成后，路由器的路由表中会出现以O开头的路由信息。
