00 前情提要

GNS3 软件支持虚拟机模式和物理机模式，我们建议使用虚拟机模式， 因此在正式安装 GNS3 软件前，请在你的电脑上准备好虚拟机软件。推荐使用 VMware 软件。Windows 环境下推荐安VMware Workstation 12 以上。

如果不打算使用虚拟机模式，可以完成大部分实验内容，但某些特定的实验内容可能无法完成，比如使用无线网卡以及在寝室的网络环境下时，GNS3 内的虚拟设备无法连接外部真实网络。

01 文件说明

本文以安装GNS3 2.2.7版本为例，此版本之外概不说明。

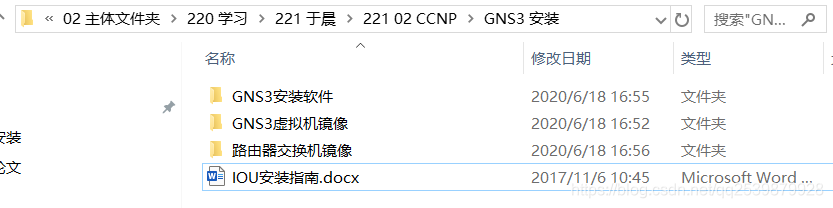

安装GNS3并能成功搭建一个拓扑的所需文件如下图所示：

下面，我将简单用几句话介绍相关文件的用途

GNS3安装软件文件夹目录下，有两个文件，
一个是GNS3软件安装程序，双击即可运行。 其过程类似于我们手机上下载程序APP后，安装软件的过程。
一个是iourc.txt文件， 相当于一个许可证，只有使用了这个许可证，你才可以进行路由器镜像的安装。

GNS3虚拟机镜像文件目录下，有一个镜像文件，这个镜像文件使用在虚拟机当中。成功使用后，便相当于在虚拟机上搭建了一个GNS3服务器。

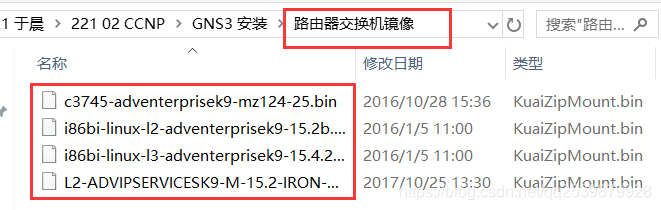

路由器交换机进行文件夹下，有4个IOU文件，其中包括路由器以及交换机。 打个比方，GNS3就是一个工具箱，如果单单只有工具箱的壳子，你是干不了什么事情的，而我们往GNS3中添加路由西、交换机镜像，就相当于往这个工具箱中加入了钳子扳手。当你有了工具箱，有了钳子扳手，你就可以放心的搭建你的拓扑了。

IOU安装指南，为个人撰写的一份路由器镜像导入的步骤笔记

02 安装步骤

1.虚拟机安装GNS3 VM

1.1 打开虚拟机，查看虚拟机版本， 要注意只有虚拟机11.0以上版本才支持GNS VM

1.2 点击打开虚拟机

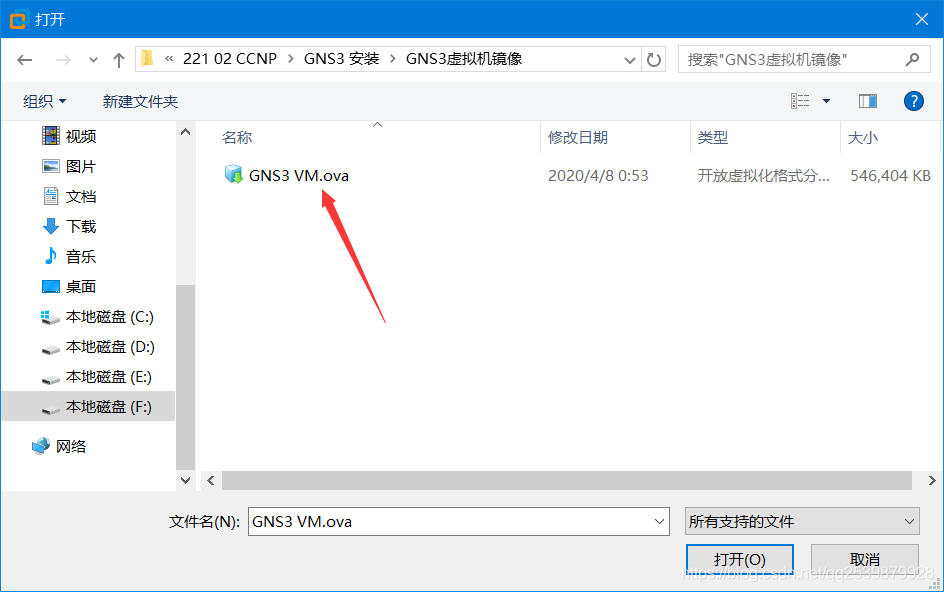

1.3 选择对应目录下的GNS3 VM镜像文件，点击打开

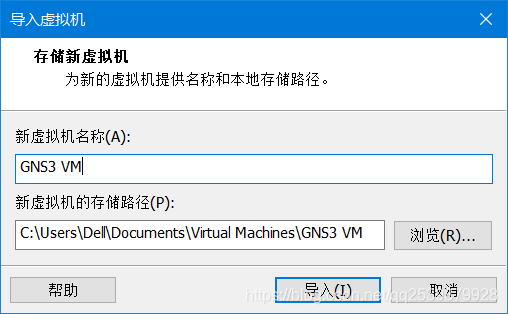

1.4 设置虚拟机的名字以及设置存储路径，点击导入

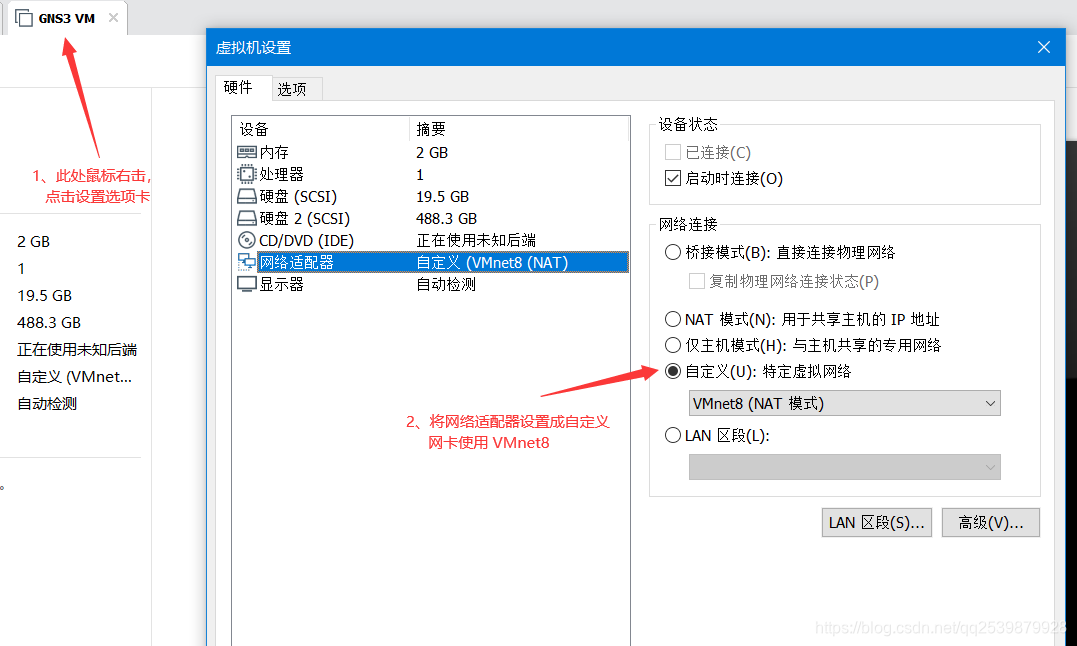

1.5 成功导入后，GNS3 迅虚拟机会自动运行，我们不用管它。我们先设置好网络选项，这是为了让GNS3软件能够成功与GNS3 F虚拟机服务器成功连接。设置完成后点击下方确定按钮

1.6 重新开启虚拟机，若能够成功获取IP地址，则GNS3虚拟机成功配置完成

2.本机安装GNS3软件

2.1 点击GNS3安装软件

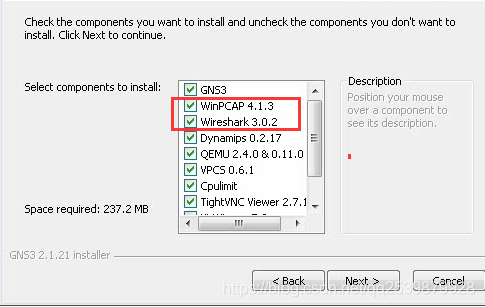

2.2 选择组件安装时，可以把tools下的WinPcap和Wireshake前的√去掉，因为这两个组件可能会安装不完整，所以我们选择自行安装

2.3 询问是否需要免费的 Solarwinds Standard Toolset 时，选择No

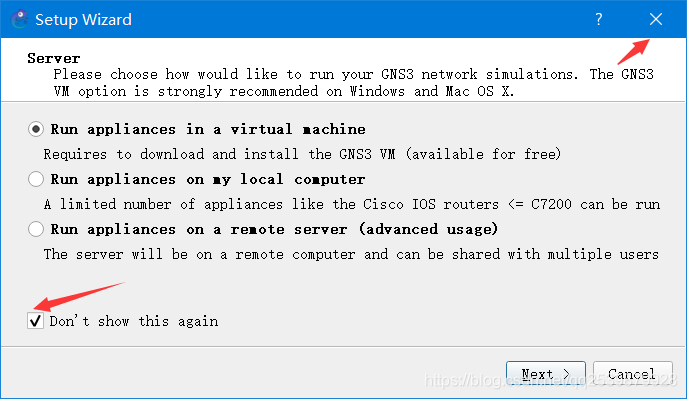

2.4 安装成功后，GNS3首次运行会弹出以下窗口，我们可以勾选左下角Don‘t show this again，然后点击右上角的X
，

3 GNS3软件关联GNS3 虚拟机服务器

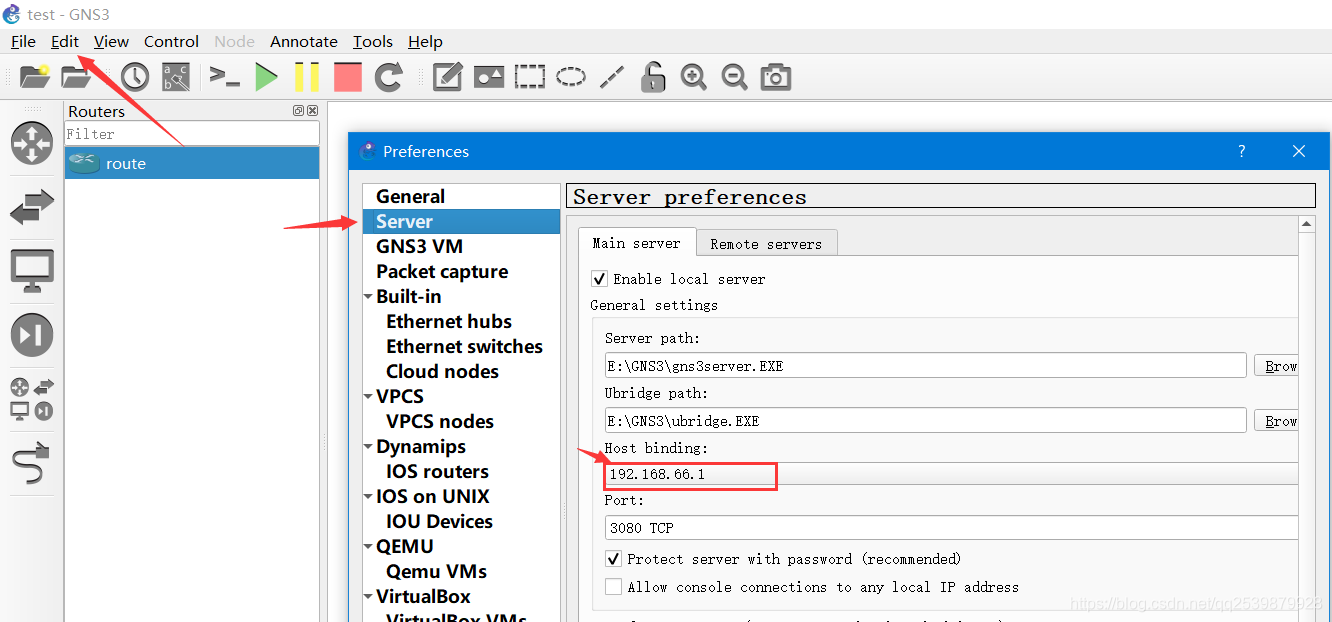

3.1 点击Edit—Server—Main serveer—enable local server 打勾，Host binding 选择跟你GNS3服务器IP地址同一个网段的

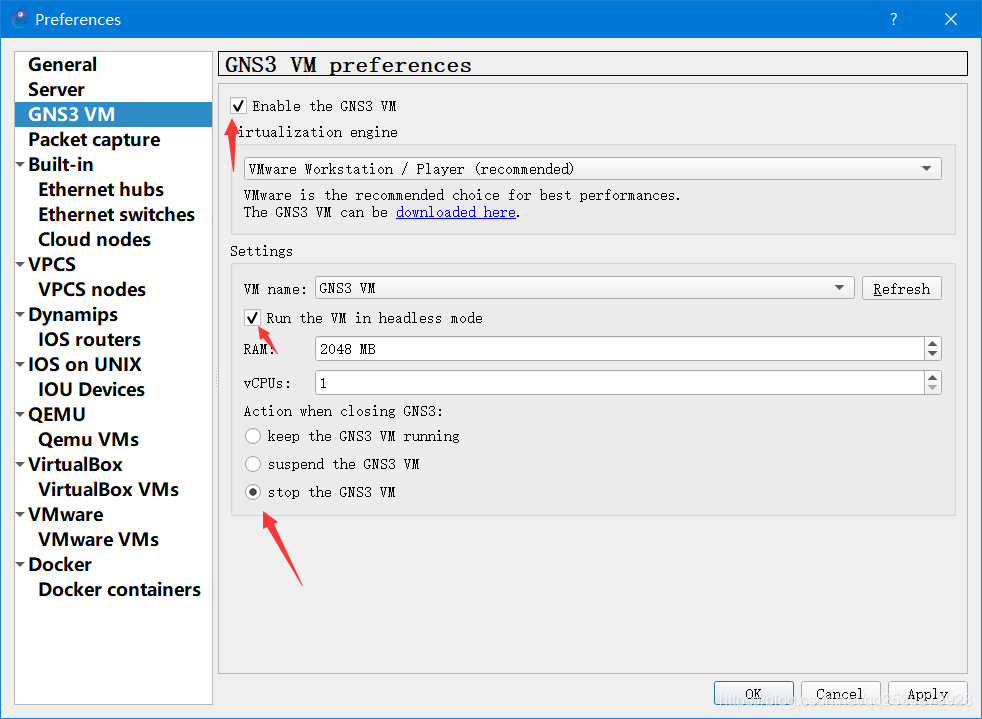

3.2 点击edit—GNS3 VM—将enable the GNS3 VM 打勾，这样每次打开GNS3，会自动启动GNS3 VM，VM name会自动更新，同时勾选stop the GNS3 VM ，这样再你停止使用GNS3软件后，虚拟机GNS3服务器也会自动关闭

3.3 按下图所示，添加GNS3服务器的IP地址

4 添加路由器镜像

4.1 点击IOS on UNIX ,将iourc.txt添加

4.2 点击IOU devices—-NEW

4.3 添加路由器镜像文件

点击finish后，再点击apply即可

注意：镜像文件不要添加错误，比如要添加交换机镜像文件却是路由器的

5 搭建拓扑测试

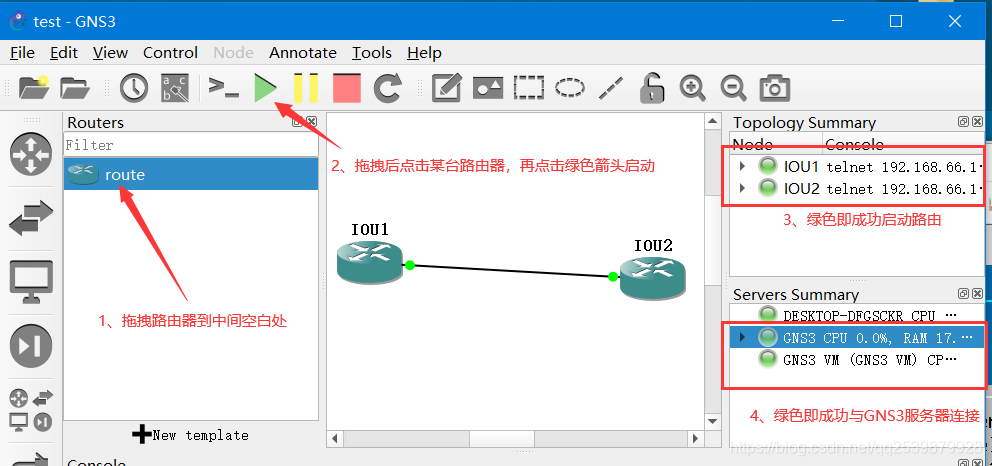

从左边选项框中拉两台IOU设备，连接点击运行，如下图就可以正常使用：

03 简单总结

如果非要打个比方的话， 将GNS3软件本身比作一个盒子，那么GNS3虚拟机服务器就是给这个盒子加上了个把手，使盒子的扩展性、功能性得到提高，而路由器镜像就是盒子里装的工具，使盒子成为了一个实质性的工具箱。
