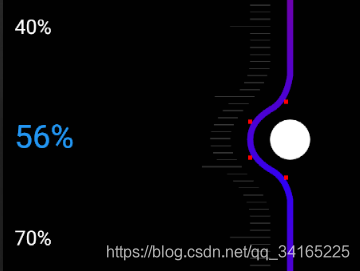

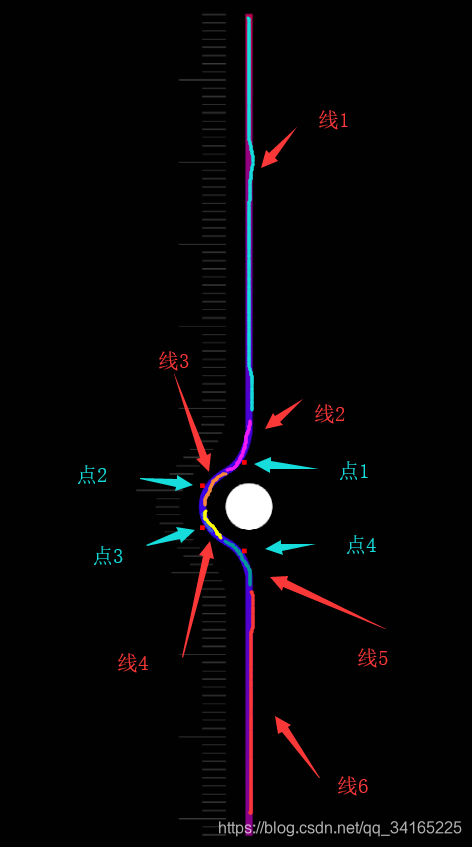

我在UI网站（https://uimovement.com/）上看到一张图片，大概是这样（https://uimovement.com/design/humidity-slider/），是一个湿度器，所以就萌生了自己做一个这个东西的想法，使用工具为Android定义View。 https://github.com/GIOPPL/HumilitySlideView 目录 2.java 这个View主要包含，左边的文字显示，中间的刻度标尺，右边的可以变化的线，外加一个按钮，分开写。 在编写之前，我们要确定其中的参数，包括颜色，数字，刻度大小等，新建一个attrs.xml放入values目录中，写入我们需要读取的参数。 用构造方法中TypedArray 来接收我们xml中定义参数的数值，这个部分很简单，就不用多说了 现在我们需要初始化我们的5个画笔，其中有一个是测试画笔，主要是为了画贝塞尔曲线的锚点，写完后可以删除。 这个初始化画笔在onLayout中设置，为什么呢？主要是其中的画线需要前后有颜色变化，所以要得中间的位置的Y信息，只有在这个方法中才可以得到。 然后就是我们的主力onDraw方法了，我们在其中绘制所有的内容，下面我们会逐一讲解这些方法的使用 就很简单一行代码 画⚪，这里用自带的drawCircle方法，设置⚪的x,y,半径和画笔。 在讲解画线前，我们需要知道两个概念，第一个就是安卓的坐标轴，第二个就是什么是贝塞尔曲线 安卓的坐标轴以左上角为原点，向右为X轴，向下为Y轴，设x轴的最大值为w,y轴最大值为h,我们画的线要从坐标点（w/2,-50）开始，为什么要设置y为-50呢，可以这么考虑，如果滑倒控件的最上面的时候，那滑动线就乱了，大家可以试一下，y=-50大概如下 drawLinePaths(canvas);这是我们自定义的一个方法，作用是画滑动的线，这是其中有点复杂的部分，代码如下 首先我们要普及一下贝塞尔曲线的概念，贝塞尔曲线就是为了曲线更加的圆滑，看着顺眼，二阶贝塞尔曲线如图，贝塞尔曲线需要确定起始点，锚点，结束点，下图中间的可以挪动的点就是贝塞尔曲线的锚点，我们在安卓中的二阶贝塞尔曲线是用的Path类中的quadTo(float x1, float y1, float x2, float y2)方法，（x1,y1）是锚点的坐标，（x2,y2）是结束点的坐标。起始点的坐标要用其他方法设置，例如Path.moveTo(float x, float y)方法。 绘制可以滑动的线这个地方复杂就复杂在贝塞尔曲线的绘制，我们把曲线分成六段，如下图的不同颜色的线，第一条线和第六条线是直线，其余的是二阶贝塞尔曲线。四条贝塞尔曲线的锚点用绿色的箭头指示出来了，代码中的各种参数0.9f，1.9f，没错，这些都是我一点一点试出来的，不管怎么变化，相对位置不会变。 先上代码 画刻度主要的难点就是在曲线弯曲的地方，我们先把屏幕分成若干个部分，然后就循环画直线，直线很简单，canvas.drawLine方法就可以搞定，但是，现在必须要在曲线弯曲的地方刻度同时弯曲，这就要用到一个类PathMeasure.getPosTan(float distance, float pos[], float tan[])第一个参数是distance，表示曲线的距离，我们直接用每一个小刻度乘以当前的绘制进度i就可以得到了，pos是位置数组，pos[0]为该distance的x值，pos[1]是该distance的y值。tan是正切值，我们暂时用不到，对了，在PathMeasure 类初始化的时候要传入我们的滑动线的path，然后所有计算的都是该path中的数据。 在绘制文本之前，我们需要有两个处理方法，一个是文字处理方法，这个方法作用是判断在拖动到0的时候不会显示00或者00%,代码如下 第二个方法就是设置文字样式，我们在拖动的时候，选中的部分要放大处理且需要不同的颜色，代码如下 接下来就是我们绘制文字的部分，先上代码 几个名词解释，解析率resolutionRation，这个就是我们放大的文字的附近，不允许其他文字，如下图，我们在56%的时候旁边的50%，60%全都不绘制，解析率越大，说明不可绘制的范围更大。 touchStatus 这个是的作用是表示滑动状态，0为静止，1为上滑动，2为下滑动。关于这个变量的赋值，先留一个坑，后面再说。 g是个位数，在放大绘制的时候，才会有个位数的存在，一般都是10的倍数，比如10，20，30….g的赋值是我们的按钮的位置y值除以每一个刻度的高度+2，+2也是我调出来的，没有为什么，+2才是最准确的数字。 先上代码 onTouchEvent是系统的滑动事件，我们复写这个方法即可，返回值是true则说明我们这个控件消费了该事件，事件不会网上层的ViewGroup传送，我们在滑动事件传过来的时候，分辨这个事件的状态，分别为按下（MotionEvent.ACTION_DOWN），滑动（MotionEvent.ACTION_MOVE），松开（MotionEvent.ACTION_UP）。在上面挖的touchStatus的坑，我们在这里补上，如果上一次事件的Y值小于这次的事件的Y值则说明我们在上滑动，反之为下滑动。我们在移动的时候给btnCircle赋值，并且通过 invalidate();方法来进行刷新界面操作。 回调接口是我们在滑动这个控件的时候得到的值信息，scrollMove是滑动回调，scrollUp是松开回调，这个是最终的结果 我们在onTouchEvent方法中设置该回调的结果，把字符串去除%然后强转成整数，回调给调用该控件的Avtivity。还记得这个result值是怎么得来的嘛？在drawText方法中，只要这个文字放大了，就认定这个就是result。 我们打印日志信息查看得到的结果，可以看到，滑动的时候在不停的打印信息，在松开的时候就打印了一个信息42。 至此，该控件已经完成，如果对你有帮助，please 一件三连。。。不是B站，那就
传送门(github)
用法：
<?xml version="1.0" encoding="utf-8"?> <RelativeLayout xmlns:android="https://schemas.android.com/apk/res/android" xmlns:app="https://schemas.android.com/apk/res-auto" xmlns:tools="https://schemas.android.com/tools" android:layout_width="match_parent" android:layout_height="match_parent" android:background="#000" tools:context=".MainActivity"> <com.gioppl.humiditysliderview.SlideView android:id="@+id/sv_main" android:layout_marginTop="50dp" android:layout_marginBottom="50dp" android:layout_width="match_parent" android:layout_height="match_parent" app:buttonColor="#ffffff" app:lineStartColor="#ff0000" app:lineEndColor="#2F03F4" app:circleR="50" app:markColor="#383838" app:textColor="#ffffff" app:colorTextSelect="#2196F3" app:isRatio="true" app:normalMarkLength="50" app:specialMarkLength="100" app:markToLineMargin="50"/> </RelativeLayout>
package com.gioppl.humiditysliderview; import android.os.Bundle; import android.util.Log; import androidx.appcompat.app.AppCompatActivity; public class MainActivity extends AppCompatActivity implements SlideView.ScrollCallBack { private SlideView sv_main; @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_main); sv_main = findViewById(R.id.sv_main); sv_main.setScrollBack(this); } @Override public void scrollMove(int num) { Log.e("SLIDE_MOVE", String.valueOf(num)); } @Override public void scrollUp(int num) { Log.e("SLIDE_UP", String.valueOf(num)); } }
自己撸代码
1.自定义控件的参数
<?xml version="1.0" encoding="utf-8"?> <resources> <declare-styleable name="SlideView"> <!-- 按钮的颜色 --> <attr name="buttonColor" format="color"/> <!-- 滑动线两端的颜色 --> <attr name="lineStartColor" format="color"/> <!-- 滑动线中间的颜色 --> <attr name="lineEndColor" format="color"/> <!-- 按钮的半径 --> <attr name="circleR" format="integer"/> <!-- 刻度线的颜色 --> <attr name="markColor" format="color"/> <!-- 文字的颜色 --> <attr name="textColor" format="color"/> <!-- 文字被选中时候的颜色 --> <attr name="colorTextSelect" format="color"/> <!-- 是否是百分比数 --> <attr name="isRatio" format="boolean"/> <!-- 普通的刻度的长度 --> <attr name="normalMarkLength" format="float"/> <!-- 十的倍数的刻度的长度 --> <attr name="specialMarkLength" format="float"/> <!-- 刻度线和滑动线的距离 --> <attr name="markToLineMargin" format="float"/> </declare-styleable> </resources>2.我们要新建SlideView类，继承View
3.申明我们的属性
private float height;//控件的高度 private int divideNum;//文字的个数 private int colorLineStart, colorLineEnd;//两端，中间的颜色 private int colorMark;//刻度的颜色 private int colorText, colorTextSelect;//文字，文字被选中之后的颜色 private boolean isRatio;//文本是否带百分号 private float normalMarkLength, specialMarkLength;//普通的刻度和为十的刻度的长度 private float markToLineMargin;//刻度和滑动线之间的距离 private int colorButton;//按钮的颜色 private Context context;//上下文 private Paint mPaintButton;//画按钮的画笔 private Paint mPaintLine;//画线的画笔 private Paint mPaintMark;//画刻度尺的画笔 private Paint mPaintText;//画文本的画笔 private Paint mPaintTest;//测试的画笔 private Path mPathLine;//画滑动线的路径 private float touchY;//本次滑动的坐标的Y值 private float originalY;//前一次的View滑动的位置Y坐标，判断向上滑动还是向下滑动 private String result;//返回的结果 private int touchStatus = 0;//0为禁止，1为上滑动，2为下滑动 private CircleBean btnCircle = new CircleBean(0, 0);//按钮的坐标位置和半径 //定义的内部类 public static class CircleBean { float x, y, r; public CircleBean(int x, int y) { this.x = x; this.y = y; } }4.构造方法
public SlideView(Context context) { super(context); } public SlideView(Context context, @Nullable AttributeSet attrs) { super(context, attrs); this.context = context; initAttrs(attrs); } public SlideView(Context context, @Nullable AttributeSet attrs, int defStyleAttr) { super(context, attrs, defStyleAttr); this.context = context; initAttrs(attrs); } public SlideView(Context context, @Nullable AttributeSet attrs, int defStyleAttr, int defStyleRes) { super(context, attrs, defStyleAttr, defStyleRes); this.context = context; initAttrs(attrs); } private void initAttrs(AttributeSet attrs) { TypedArray typedArray = context.obtainStyledAttributes(attrs, R.styleable.SlideView); colorLineStart = typedArray.getColor(R.styleable.SlideView_lineStartColor, Color.WHITE); colorLineEnd = typedArray.getColor(R.styleable.SlideView_lineEndColor, Color.WHITE); colorButton = typedArray.getColor(R.styleable.SlideView_buttonColor, Color.WHITE); btnCircle.r = typedArray.getInt(R.styleable.SlideView_circleR, 100); colorMark = typedArray.getColor(R.styleable.SlideView_markColor, Color.WHITE); colorText = typedArray.getColor(R.styleable.SlideView_textColor, Color.WHITE); colorTextSelect = typedArray.getColor(R.styleable.SlideView_colorTextSelect, Color.BLUE); isRatio = typedArray.getBoolean(R.styleable.SlideView_isRatio, true); normalMarkLength = typedArray.getFloat(R.styleable.SlideView_normalMarkLength, 50); specialMarkLength = typedArray.getFloat(R.styleable.SlideView_specialMarkLength, 100); markToLineMargin = typedArray.getFloat(R.styleable.SlideView_markToLineMargin, 50); divideNum = 11; typedArray.recycle();//一定要回收 }5.初始化画笔
private void initPaints() { //画按钮的画笔 mPaintButton = new Paint();//初始化画笔 mPaintButton.setColor(colorButton);//设置颜色，这个颜色在构造方法中已经从xml中接收 mPaintButton.setAntiAlias(true);//设置抗锯齿 mPaintButton.setDither(true);//设置防止抖动 mPaintButton.setStyle(Paint.Style.FILL);//设置画笔是空心还是实心，FILL是实心，STROKE是空心 mPaintButton.setStrokeWidth(5);//画笔的宽度 mPaintButton.setPathEffect(new CornerPathEffect(10f));//设置path的样式，比如是实线还是虚线等 //画滑动线的画笔 mPaintLine = new Paint(); mPaintLine.setColor(colorButton); mPaintLine.setAntiAlias(true); mPaintLine.setDither(true); mPaintLine.setStyle(Paint.Style.STROKE); mPaintLine.setStrokeWidth(15); mPaintLine.setPathEffect(new CornerPathEffect(10f)); //设置颜色，这里设置的是镜像线性模式，两端颜色一样是colorLineStart，中间是colorLineEnd Shader shader = new LinearGradient(0, 0, btnCircle.x, btnCircle.y, colorLineStart, colorLineEnd, Shader.TileMode.MIRROR); mPaintLine.setShader(shader); //画测试点的画笔 mPaintTest = new Paint(); mPaintTest.setColor(Color.RED);//锚点我们设置红丝 mPaintTest.setAntiAlias(true); mPaintTest.setDither(true); mPaintTest.setStyle(Paint.Style.STROKE); mPaintTest.setStrokeWidth(5); mPaintTest.setPathEffect(new CornerPathEffect(30f)); //画刻度的画笔 mPaintMark = new Paint(); mPaintMark.setColor(colorMark); mPaintMark.setAntiAlias(true); mPaintMark.setDither(true); mPaintMark.setStyle(Paint.Style.STROKE); mPaintMark.setStrokeWidth(2); //画文本的画笔 mPaintText = new Paint(); mPaintText.setColor(colorText); mPaintText.setAntiAlias(true); mPaintText.setDither(true); mPaintText.setStyle(Paint.Style.FILL); mPaintText.setStrokeWidth(5); mPaintText.setTextSize(50); }6.onLayout
@Override protected void onLayout(boolean changed, int left, int top, int right, int bottom) { super.onLayout(changed, left, top, right, bottom); //初始化控件高度 height = bottom; //设置按钮的xy值，默认按钮在中间 btnCircle.x = (left + right) / 2.0f; btnCircle.y = (top + bottom) / 2.0f; //初始化画笔 initPaints(); //初始化按钮的Y位置为0，上一次Y位置为0 touchY = 0; originalY = 0; }7.onDraw
@Override protected void onDraw(Canvas canvas) { super.onDraw(canvas); //绘制按钮 canvas.drawCircle(btnCircle.x, btnCircle.y, btnCircle.r, mPaintButton); //绘制滑动的线 drawLinePaths(canvas); //绘制刻度 drawMark(canvas); //绘制文本 drawText(canvas); }8.绘制按钮
//绘制按钮 canvas.drawCircle(btnCircle.x, btnCircle.y, btnCircle.r, mPaintButton); 9.画线
安卓屏幕坐标轴（如图）
private void drawLinePaths(Canvas canvas) { mPathLine = new Path(); //将起始点移动到按钮的 mPathLine.moveTo(btnCircle.x, -50); //在按钮前面的的3r处停下 mPathLine.lineTo(btnCircle.x, btnCircle.y - btnCircle.r * 3); //第一条贝塞尔曲线 mPathLine.quadTo(btnCircle.x - btnCircle.r * 0.2f, btnCircle.y - btnCircle.r * 1.9f, btnCircle.x - btnCircle.r, btnCircle.y - btnCircle.r * 1.5f); //第二条贝塞尔曲线 mPathLine.quadTo(btnCircle.x - 2 * btnCircle.r, btnCircle.y - btnCircle.r * 0.9f, btnCircle.x - btnCircle.r * 2, btnCircle.y); //第三条贝塞尔曲线 mPathLine.quadTo(btnCircle.x - 2 * btnCircle.r, btnCircle.y + btnCircle.r * 0.9f, btnCircle.x - btnCircle.r, btnCircle.y + btnCircle.r * 1.5f); //第四条贝塞尔曲线 mPathLine.quadTo(btnCircle.x - btnCircle.r * 0.2f, btnCircle.y + btnCircle.r * 1.9f, btnCircle.x, btnCircle.y + btnCircle.r + btnCircle.r * 2); //把剩余的地方画直 mPathLine.lineTo(btnCircle.x, height); //用画板画线 canvas.drawPath(mPathLine, mPaintLine); }
10.画刻度线drawMark(canvas);
private void drawMark(Canvas canvas) { int totalMarkNum = divideNum*10;//刻度总个数 float everyMarkHeight = height / totalMarkNum;//每个的高度 int a = 0;//计数器，计数看是否是等于10，等于5的刻度 //Path的各种方法 PathMeasure pathMeasure = new PathMeasure(mPathLine, false); float[] pos = new float[2];//位置 float[] tan = new float[2];//正切值 for (int i = -2; i < totalMarkNum; i++, a++) { pathMeasure.getPosTan(height / totalMarkNum * (i+5), pos, tan); float x = pos[0];//获取他的X位置 if (a != 5 && a != 10) {//一般的刻度 canvas.drawLine(x - markToLineMargin - normalMarkLength, i * everyMarkHeight, x - markToLineMargin , i * everyMarkHeight, mPaintMark); } else if (a == 5) {//=5，没设置，和一般刻度一样 canvas.drawLine(x - markToLineMargin - normalMarkLength, i * everyMarkHeight, x - markToLineMargin, i * everyMarkHeight, mPaintMark); } else {//=10，画长一点的线 canvas.drawLine(x - markToLineMargin - specialMarkLength, i * everyMarkHeight, x - markToLineMargin , i * everyMarkHeight, mPaintMark); a = 0; } } }11.绘制文本drawText(canvas);
//i是我们拖动的进度，tail是尾巴，尾巴就是是否加百分号 private String handleText(int i,String tail){ String s=i+tail; if (s.equals("00")||s.equals("00%")){ s=s.replaceFirst("00","0"); } return s; }
//第一个参数是是否放大 private void setTextPaintStyle(boolean isEnlarge){ if (isEnlarge){//如果放大，设置颜色和文本大小 mPaintText.setColor(colorTextSelect); mPaintText.setTextSize(80); }else { mPaintText.setColor(colorText); mPaintText.setTextSize(50); } }
private void drawText(Canvas canvas) { //解析率， float resolutionRation = 100; int totalTextNum = divideNum;//共有多少个文字 float everyTextHeight = height / totalTextNum;//每个十的整数的高度 float everyMarkHeight = everyTextHeight / 10;//每个小的刻度的高度 String normalTail;//正常的文字尾巴，尾巴的作用是是否带百分号 String enlargeTail;//放大的文字尾巴 if (isRatio) {//是否带百分号 normalTail = "0%"; enlargeTail = "%"; } else { normalTail = "0"; enlargeTail = ""; } for (int i = 0; i <= totalTextNum; i++) { //这个height不是屏幕高度，是我们文字绘制的高度，就是在y的哪里绘制 //-16是我自己调出来的，别问我为什么，-16好看 float height = i * everyTextHeight - 16; if (touchStatus == 0) {//静止 canvas.drawText(handleText(i,normalTail), 30, height, mPaintText); } else if (touchStatus == 1) {//上滑动 if ((height) > btnCircle.y - resolutionRation && (height) < btnCircle.y + resolutionRation) {//正常绘制 //放大绘制 setTextPaintStyle(true); int g = (int) (btnCircle.y / everyMarkHeight)+2; result=g + enlargeTail; canvas.drawText(g + enlargeTail, 30, btnCircle.y+20, mPaintText); } else { //正常绘制 setTextPaintStyle(false); canvas.drawText(handleText(i,normalTail), 30, height, mPaintText); } } else {//下滑动 if ((height) > btnCircle.y - resolutionRation && (height) < btnCircle.y + resolutionRation) {//正常绘制 //放大绘制 setTextPaintStyle(true); int g= (int) (btnCircle.y/everyMarkHeight)+2; result=g + enlargeTail; canvas.drawText(g + enlargeTail, 30, btnCircle.y+20, mPaintText); } else { //正常绘制 setTextPaintStyle(false); canvas.drawText(handleText(i,normalTail), 30, height, mPaintText); } } } }
12.滑动事件onTouchEvent

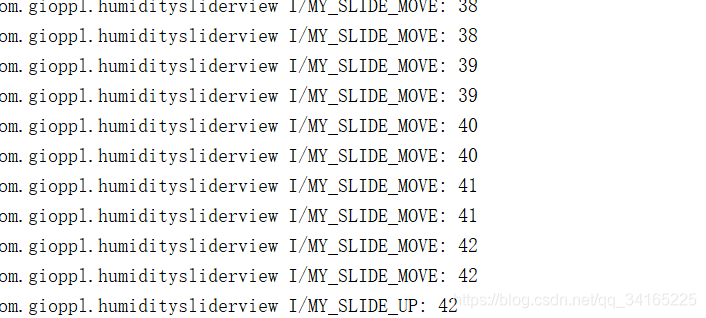

@Override public boolean onTouchEvent(MotionEvent event) { //获取滑动的Y值，减去按钮的半径,保存 touchY = event.getY() - btnCircle.r; //如果这一次的Y值比上一次的Y值大，说明是上滑动，反之下滑动 if ((touchY - originalY) > 0) { touchStatus = 2;//上滑动 } else { touchStatus = 1;//下滑动 } //这次的Y值赋值给上一次的Y值，保存 originalY = touchY; switch (event.getAction()) { case MotionEvent.ACTION_DOWN://按下 break; case MotionEvent.ACTION_MOVE://滑动 btnCircle.y = touchY; invalidate(); //回调接口，移动回调 if (result!=null){ if (result.charAt(result.length()-1)=='%'){ result=result.substring(0,result.length()-1); scrollBack.scrollMove(Integer.parseInt(result)); }else { scrollBack.scrollMove(Integer.parseInt(result)); } } break; case MotionEvent.ACTION_UP://松开 //回调接口，松开回调 if (result!=null){ if (result.charAt(result.length()-1)=='%'){ result=result.substring(0,result.length()-1); scrollBack.scrollUp(Integer.parseInt(result)); }else { scrollBack.scrollUp(Integer.parseInt(result)); } } break; } //返回true，说明这个控件消费了该事件 return true; }
//本类中的回调 private ScrollCallBack scrollBack; //设置回调 public void setScrollBack(ScrollCallBack scrollBack) { this.scrollBack = scrollBack; } //回调接口的类 public interface ScrollCallBack { void scrollMove(int num); void scrollUp(int num); }
点个赞吧！！！
球球了！！！！
