一、安装 ethereal 软件

使用wireshark

注意： 在继续往下实验前，先说明一些情况。在做实验过程中，在运行cmd命令或在浏览器访问某网址前，须先打开wireshark让其捕获报文，尽管前边捕获的报文与实验不相关。因为你在cmd命令运行完毕或者访问网页完毕再去打开wireshark捕获，是捕获不到你想要的报文的。还有就是等命令执行完毕或访问网页完毕，你需要暂停wireshark，否则它会一直捕获报文，那你就要在上万条报文中找到实验想要的报文就太难了(就算可以使用过滤器)。一句话：执行命令前打开，执行完毕后暂停。

二、捕捉数据包，验证数据帧、IP 数据报、TCP 数据段的报文格式。

查看一条报文，格式如上图。

三、捕捉并分析 ARP 报文。

1.打开本机命令行输入：arp -d
2.在wireshark的过滤器输入:crp,捕抓到两条crp报文（注意在捕获前要清空crp缓存）

3.分析报文：


第二个报文：

四、捕捉 ping 过程中的 ICMP 报文， 分析结果各参数的意义。

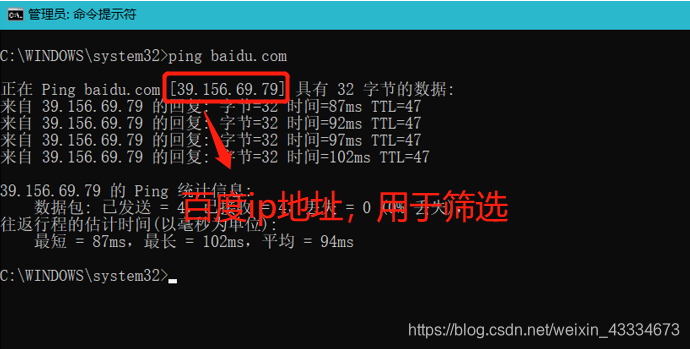

1.ping baidu.com以获得ICMP报文

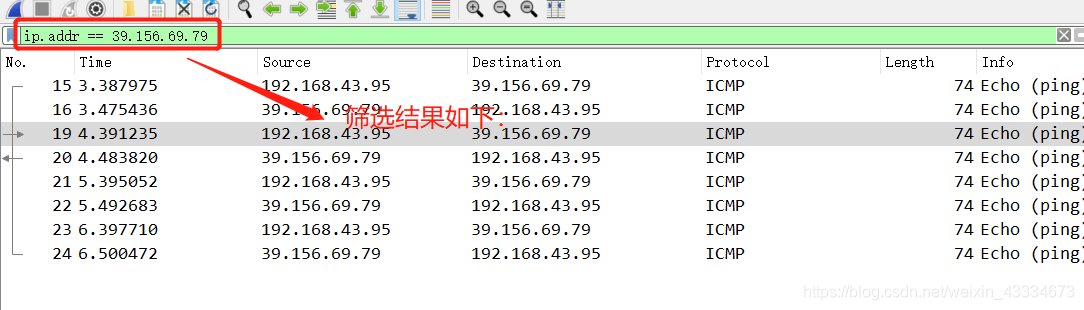

2.筛选报文

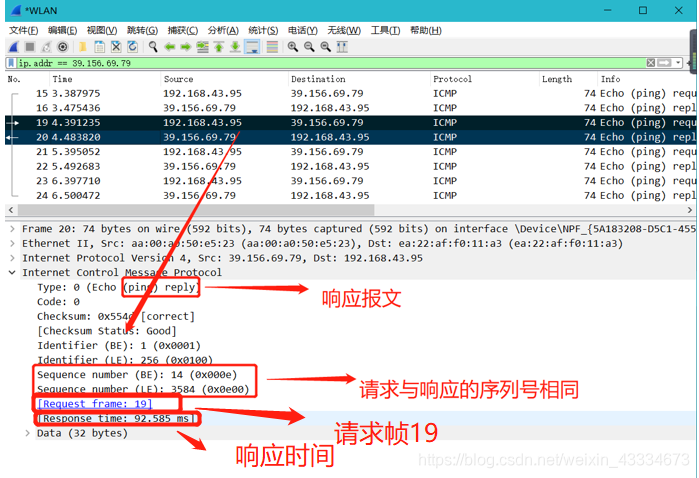

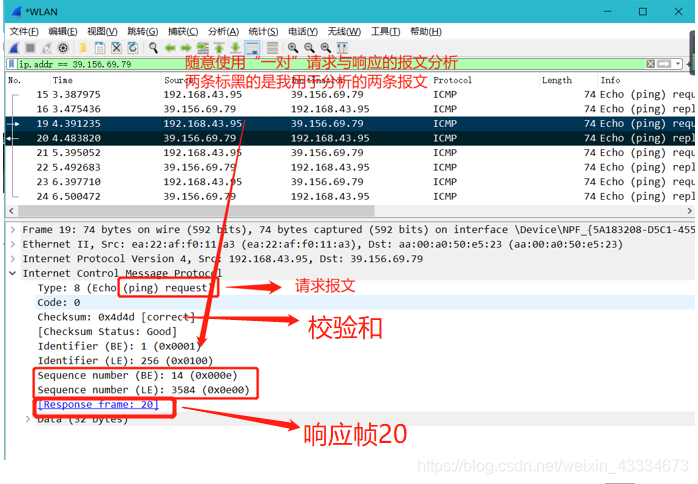

3.任意一对报文分析

五、捕捉 tracert 过程中的 ICMP 报文，分析跟踪的路由器 IP 是哪个接口的。

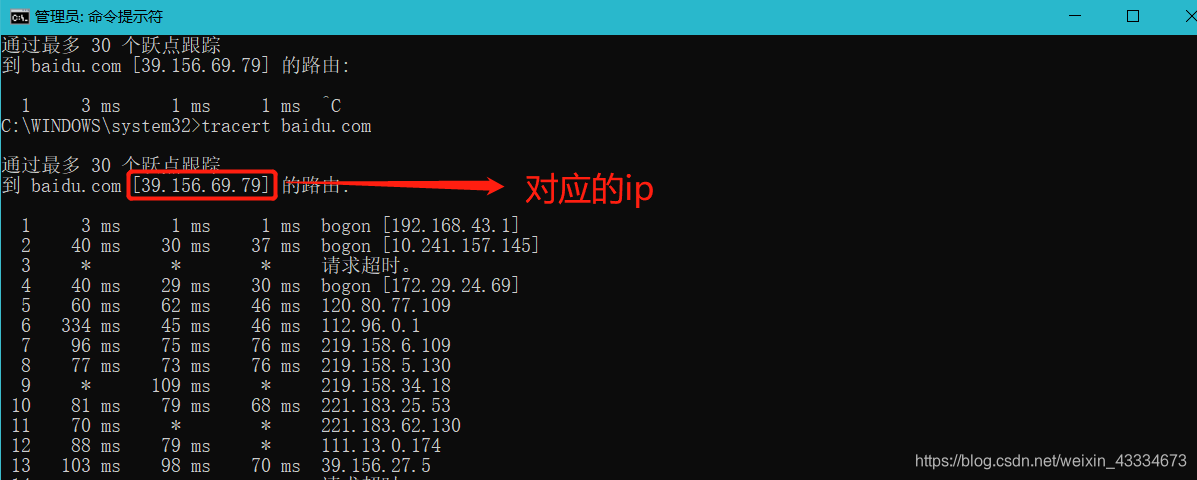

1.先打开终端进行tracert，让软件获得ICMP报文

2.过滤IP

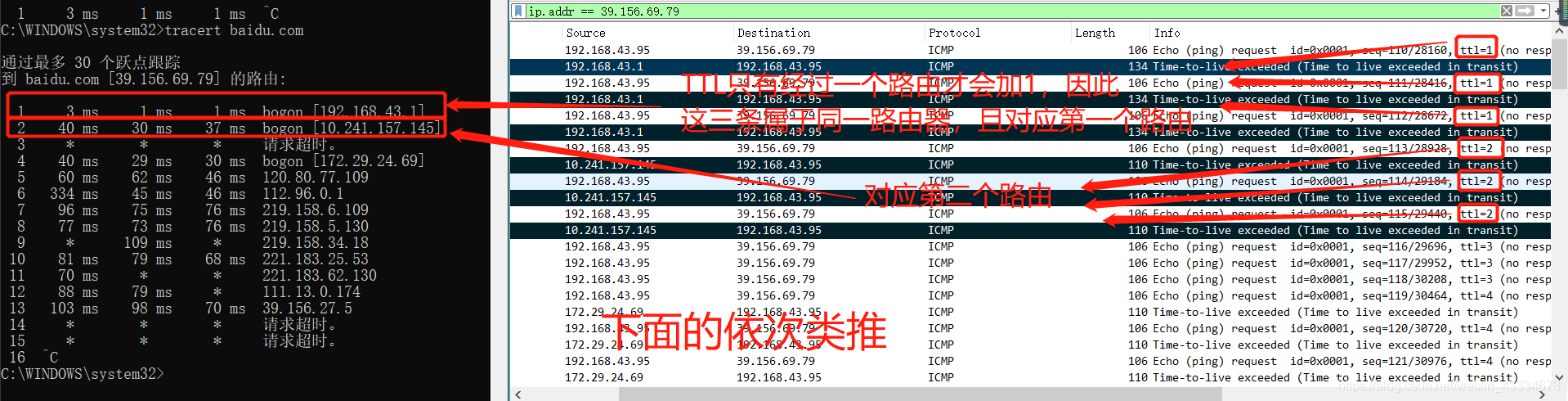

3.找出对应的接口（三条黑色标记的对应一个路由）
4.验证是否正确对应(1ms=0.001s)

a.先记住第一个路由对应的时间

b.从下面三条黑色标记的报文分别验证（后面依次类推）

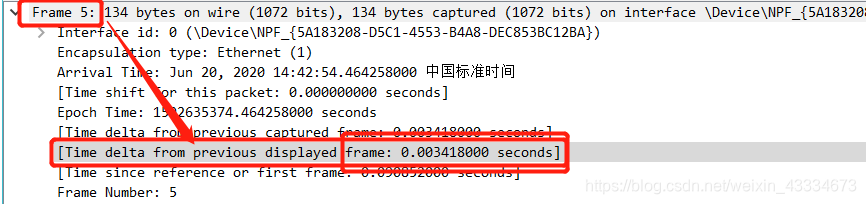

c.第一条对应3ms:

d.第二条对应1ms：

e.第三条对应1ms:

f.再看看第三个路由超时对应的时间：

六、捕捉并分析 TCP 三次握手建立连接的过程。

1.首先用浏览器访问一个使用ftp协议的服务器的网页，我这里使用的是老师提供的，不便给出。在打开网址前使用wireshark捕获报文。

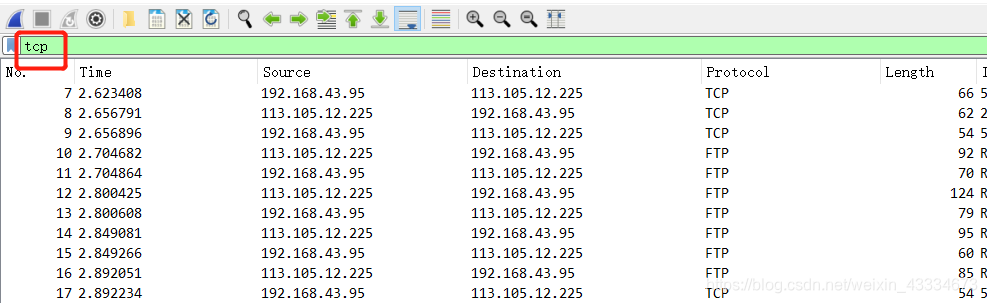

a.使用tcp过滤。

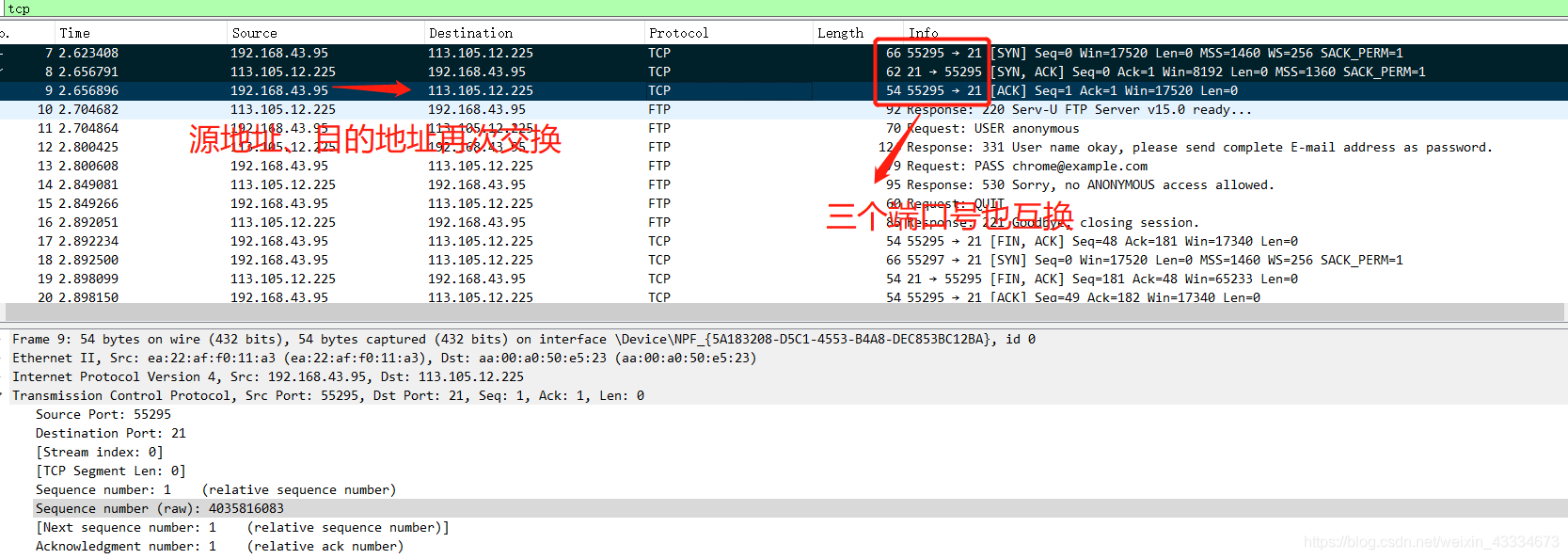

b.在这些报文中找出三次握手报文（需满足下面验证方法的才是正确的三次握手）

c.验证这是三次握手报文需满足下面这些条件

第一条报文：

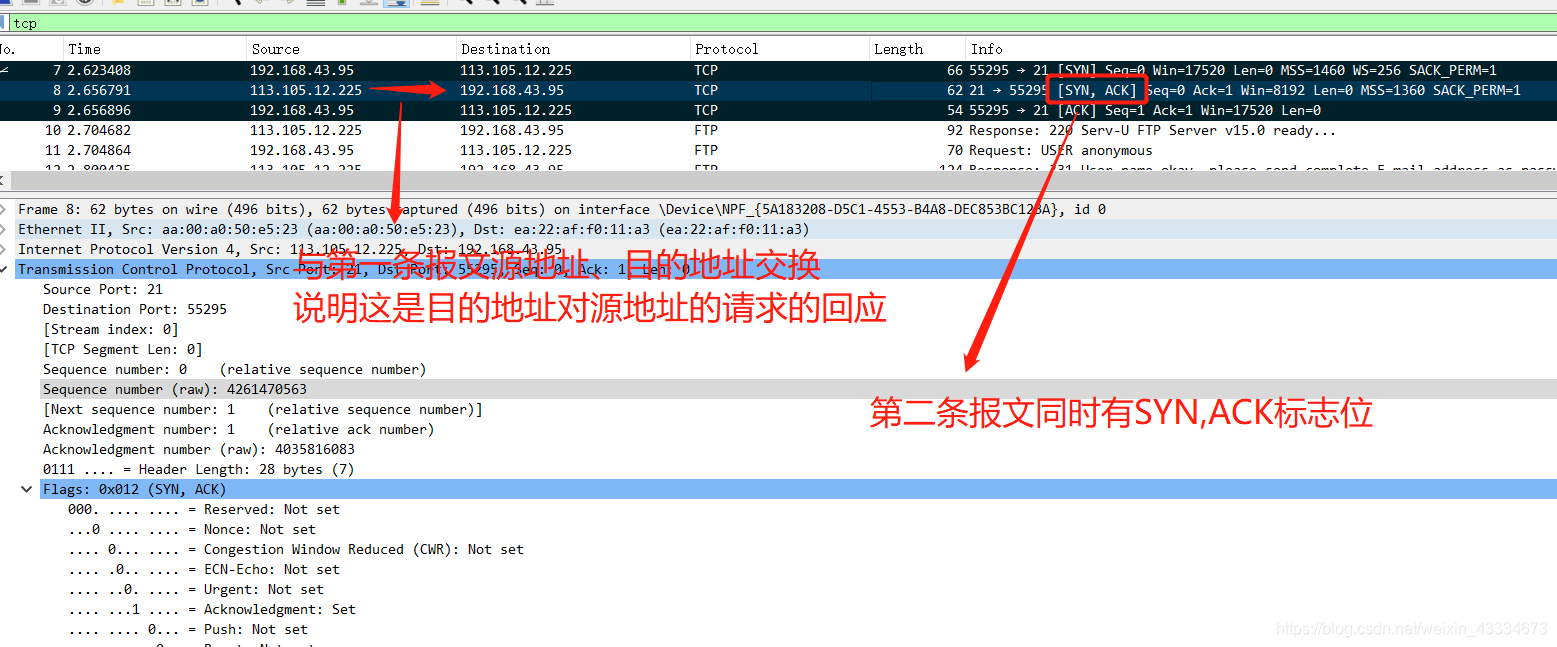

第二条报文：

第三条报文：

上面的方法确定很可能这是三次握手，但还需根据序列号来确认，下面依次查看三条报文序列号

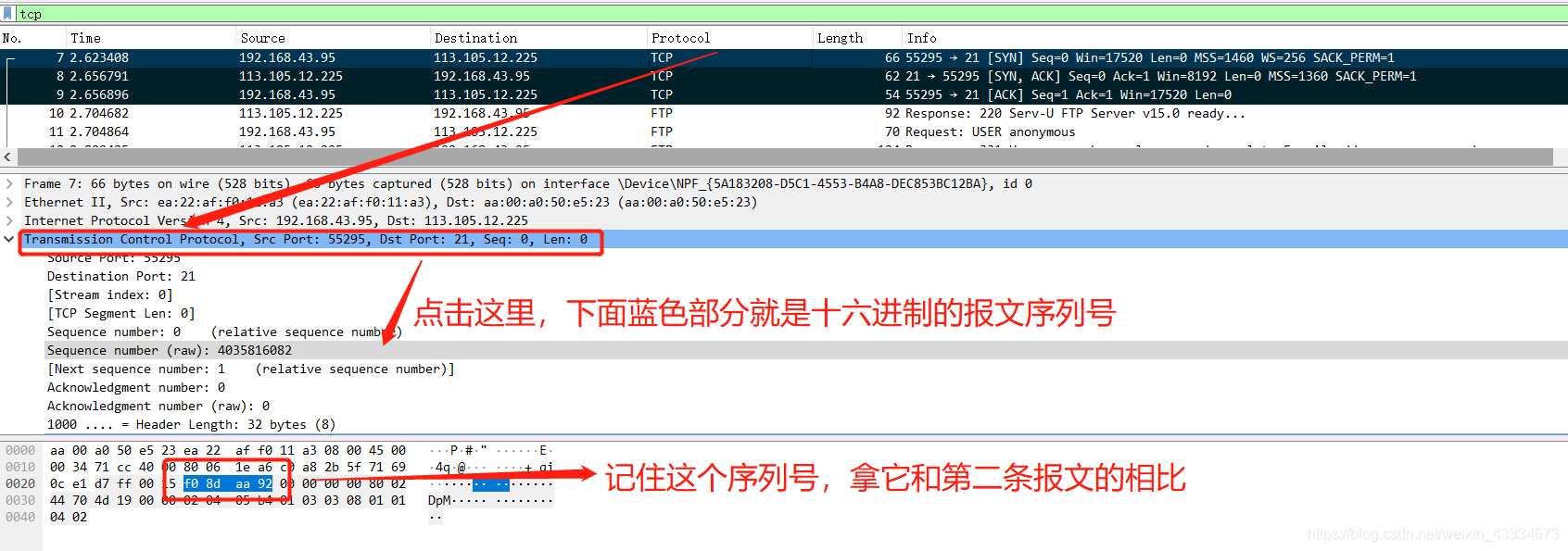

第一条：

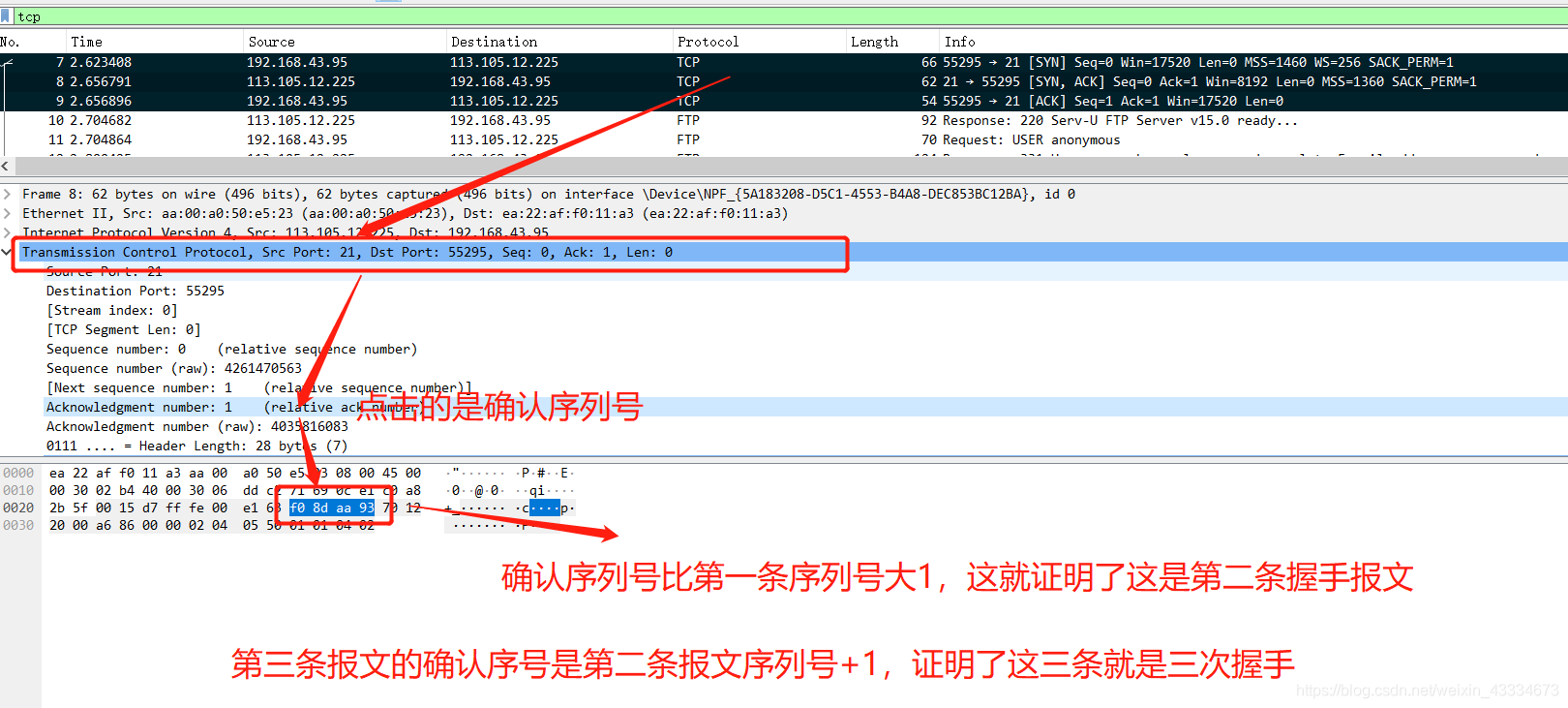

第二条：

第三条验证方法同上，不再显示

七、捕捉整个 FTP 工作工程的协议包

注意：由于我第六题是使用fpt协议的网址做实验，因此上面捕抓的报文可用于第七题。
a.FTP 控制连接建立过程

b.FTP 用户登录身份验证过程

c. FTP 数据连接建立过程

控制连接与数据连接使用的端口是不一样的。现在客户端端口：6655298 服务端端口：50022。可以根据端口号来判断第e步关闭的是什么连接。

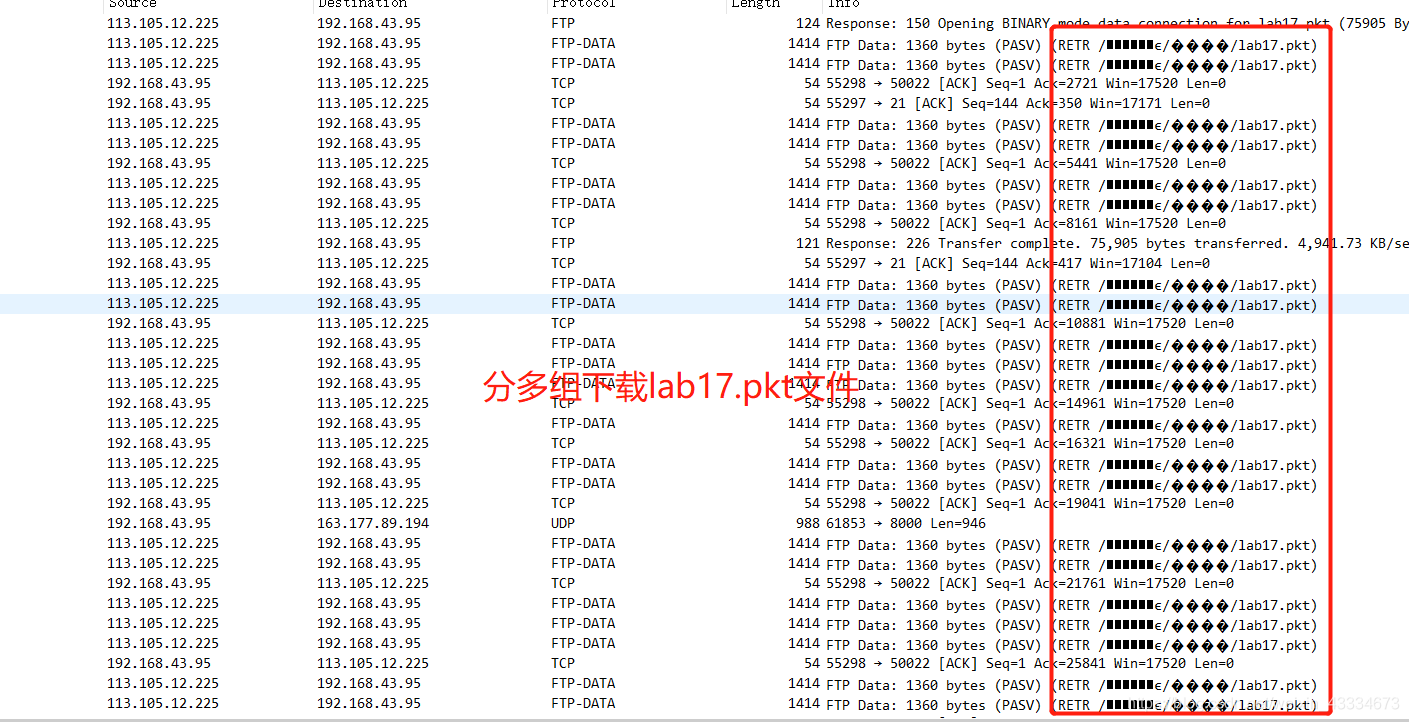

d.FTP 数据传输过程

e.FTP 连接释放过程（包括数据连接和控制连接）

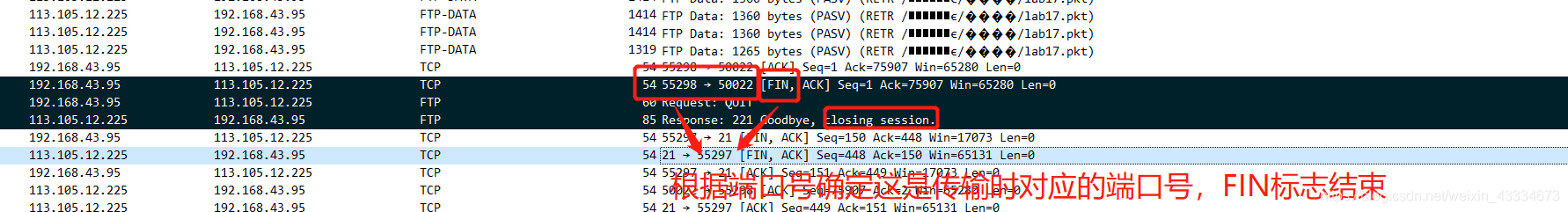

释放数据连接:

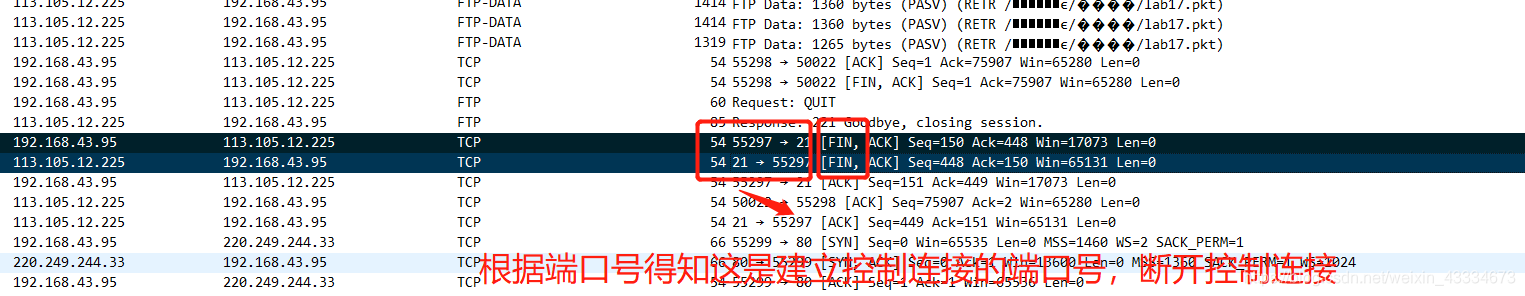

释放控制连接：

八、捕捉及研究 WWW 应用的协议报文，回答以下问题：

a.当访问某个主页时，从应用层到网络层，用到了哪些协议？
http用到了应用层http超文本协议，直接对用户提供信息；网页中信息的表示形式用到了表示层；而得到的信息是通过会话层与主机会话层进行对等层通信得到的；网址后面默认的端口号用到了传输层的tcp协议；网络的寻址用到了ip层寻址功能。

b. 对于用户请求的百度主页（www.baidu.com），客户端将接收到几个应答报文？ 具体是哪几个？假设从本地主机到该页面的往返时间是 RTT，那么从请求该 主页开始到浏览器上出现完整页面，一共经过多长时间？
1.访问百度，等待页面加载完毕

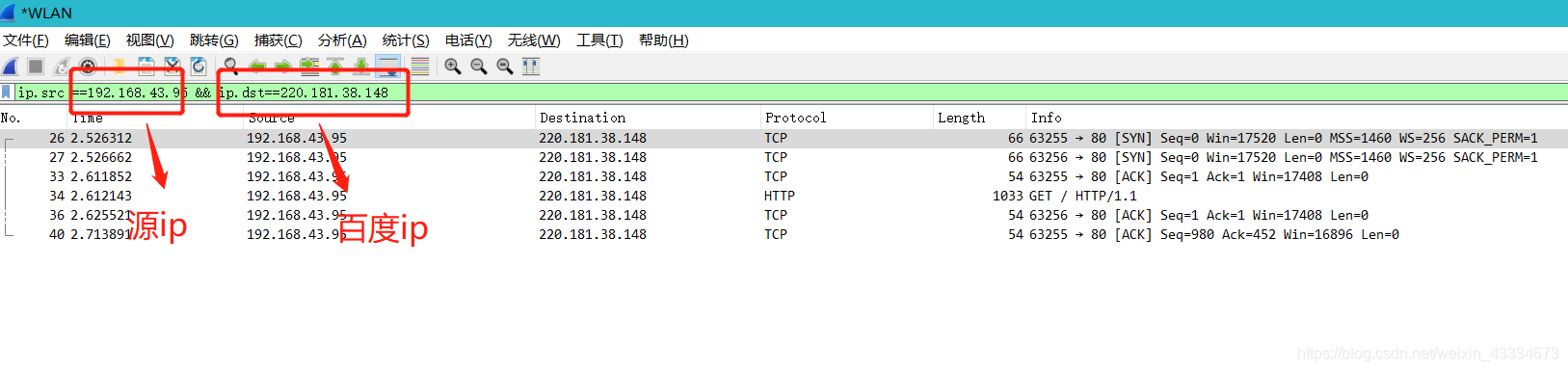

2.过滤报文，共收到6个报文

3.往返时间不知道为什么用不了

c. 两个存放在同一个服务器中的截然不同的 Web 页 （ 例 如 ， https://www.gzhu.edu.cn/index.jsp，和 https://www.gzhu.edu.cn/cn/research/index.jsp 可以在同一个持久的连接上发送吗？
d. 假定一个超链接从一个万维网文档链接到另一个万维网文档，由于万维网文 档上出现了差错而使超链接指向一个无效的计算机名，这时浏览器将向用户报 告什么？
报告：404 Not Found
e. 当点击一个万维网文档时，若该文档除了有文本外，还有一个本地.gif 图像和 两个远地.gif 图像，那么需要建立几次 TCP 连接和有几个 UDP 过程？
1.若使用HTTP/1.0，需要建立0次UDP连接，4次TCP连接
2.若使用HTTP/1.1，需要建立0次UDP连接，1次TCP连接

深夜做报告，如有错误，请在评论指出，多多指教
