六、transform组件

🚩transform组件的作用：

• 1、控制3D物体的平移 缩放 旋转
• 2、维护场景树

每个MonoBehavior都有一个成员指向当前节点的transform组件
每个MonoBehavior都有成员gameObject指向该脚本的组件实例所挂载的节点对象

🚩代码控制属性

void Start () { // this.gemeObject 组件实例所挂载的场景的节点对象         Debug.Log(this.gameObject.name); }

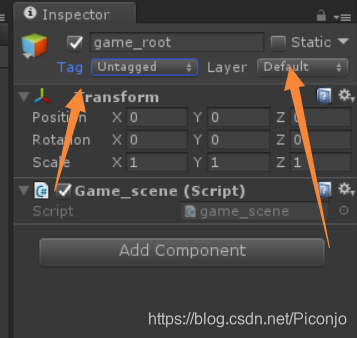

当然 还有别的属性可以获取：

Debug.Log(this.gameObject.layer); Debug.Log(this.gameObject.tag);

🚩可见性

控制可见性：

Debug.Log(this.gameObject.activeSelf); // 自己是否可见 Debug.Log(this.gameObject.activeInHierarchy); // 自己在体系中是否可见 // 设置可见性 this.gameObject.SetActive(true);

在这里 若game_root节点隐藏了 那么Cube和Sphere的可见性勾还是打上的 这就是activeSelf
但是他们其实已经不可见了(在game_root这个体系中) 因此 这就是activeInHierarchy

🚩父子关系

场景树是有父子关系的 若父亲不可见 那么下面全部孩子都不可见

任何组件都会有数据成员指向该节点的transform示例 因此可以通过this来访问
通过任何一个组件来获得每一个节点的transform

this.transform

transform组件不能有多个 只能有一个 无法删除
同理 transform也是一个组件 因此也有一个gemeObject指向其挂载的节点

Debug.Log(this.transform.gameObject.name);

🚩场景树的构建方式

Unity的场景树是基于transform构建的
game_root有个transform指向了gameObject
在它下面有棵树保存了它的孩子 – Cube和Sphere 实际上是Cube的transform和Sphere的transform
其实整个场景树是由transform组件构成的 每个transform都会指向节点

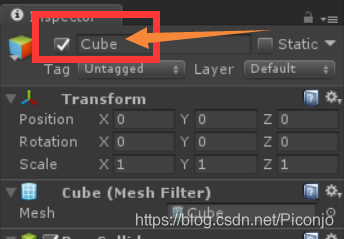

name其实是这里的名称：

🚩Find和FindChild按名称查找

(类似于HTML的父子节点的查找…)

// 获取指定的transform Transform trans=this.transform.Find("Cube"); // 名称注意大小写 GameObject cube = trans.gameObject; Debug.Log(cube.name);

树形关系是由transform串联起来的 而并不是节点串联的

trans=this.transform.FindChild("Sphere"); GameObject sphere=trans.gameObject; Debug.Log(sphere.name);

Find函数和FindChild函数返回的都是Transform对象
区别：
Find可以去子节点的子节点中查找 (需写多层路径 比如Cube/Sphere代表Cube节点下的Sphere子节点)
而FindChild则无此功能

// parent属性 Debug.Log(trans.parent.gameObject.name);

🚩GetChild按下标获取子节点

还可以按下标获取子节点：

Debug.Log(this.transform.GetChild(0).gameObject.name); // Cube Debug.Log(this.transform.GetChild(1).gameObject.name); // Sphere

任意组件都有gameObject和transform组件 且transform组件是gameObject必带的
因此 只要获得transform那么就能获取到gameObject了
transform是三维位置定位最重要的组件 节点的位置都是由transform进行控制的
且transform是帮助建立场景树的

根transform 比如game_root Main Camera 或是Directional Lignt 都是没有父节点的

除了可以基于transform查找 还可以基于gameObject的全局查找：

// 基于GameObject的查找 查找的是GameObject而不是transform了 Debug.Log(GameObject.Find("game_root/Sphere").name);

相对来说 从子节点查找的性能会比全局查找高一些

🚩tag标签

可以为节点打上tag标签 然后根据标签查找
(类似于HTML的根据class或id查找…)
点击的Add Tag…
点击小加号

然后输入名称即可


然后即可选择标签了：

在查找的时候 标签就是标签 和路径无关 无论在什么路径下 只要打了标签 那么直接根据标签名查找即可

// 基于Tag标签名的全局查找 Debug.Log(GameObject.FindWithTag("mytag").name); // Cube

若有多个节点都是同样的tag 那么先找到哪个带有该tag的节点 就返回哪个
只会返回一个 而不是返回多个

当然 也有函数可以查找多个
FindGameObjectsWithTag()返回的是GameObject数组

// 查找多个 GameObject[] gameObjects=GameObject.FindGameObjectsWithTag("mytag"); for (int i=0;i<gameObjects.Length;i++) {     Debug.Log(gameObjects[i].name); }

比如 若要查询敌人集合 可以将所有敌人都打上tag 然后一次性查询全部敌人

🚩绝对坐标系和相对坐标系

绝对坐标 即世界坐标 就是transform组件中的Position

当根节点移动位置后 Cube的坐标还是不会改变 但实际上世界坐标已经改变了
因此 可以知道 相对坐标即为相对于父节点的位置
而世界坐标即相对于世界(整个场景)的位置

例如 家的位置在地球的东经XX北纬XX
而人在家的XX方向XX距离的位置
那么 将这两个坐标叠加 即为人的世界坐标了

代码中的坐标

在代码中的相对坐标是localPosition

// 在Unity的编辑器中的position是相对坐标 而代码中的position并不是！乃是绝对坐标 Debug.Log(this.transform.position); // 在代码中的相对坐标是localPosition Debug.Log(this.transform.localPosition);

比如子节点的位置是(0,2,0) 而它的父节点的位置是(0,0,10) 那么 两个相加 子节点的世界坐标就是 (0,2,10)

Transform cube=this.transform.FindChild("Cube"); // 在Unity的编辑器中的position是相对坐标 而代码中的position并不是！乃是绝对坐标 Debug.Log(cube.position); // (1.0,4.0,0.0) // 在代码中的相对坐标是localPosition Debug.Log(cube.localPosition); // (0.0,4.0,0.0)

若父节点还有父节点 那么还会继续叠加

🚩距上一次刷新的时间 deltaTime/fixedDeltaTime

每个组件都会在游戏刷新的时候调用Update生命周期 由于是每隔一段时间调用的 因此会产生时间间隔

用Time中的deltaTime来获取
若在FixedUpdate生命周期中 则用fixedDeltaTime来获取

// 更新 void Update () { // deltaTime 距离上一次刷新的时间 float dt = Time.deltaTime; } // 根据物理时间更新(是固定的) void FixedUpdate() { // 物理引擎固定更新的时间间隔 在FixedUpdate中用的是fixedDeltaTime float dt = Time.fixedDeltaTime; }

🚩transform成员变量

• parent – 父级的transform
• childCount – 该transform有多少子节点
• forward up right

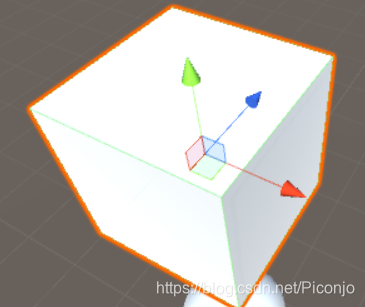

  • 当点击一个物体 会出现它的三维坐标
    三维坐标会有其三个方向 绿色是y 红色是x 蓝色是z
  • forward (z的正方向 正前)
  • up (y的正方向 正上)
  • right (x的正方向 正右)

对于前后左右上下 只需要三个向量即可 剩余三个是方向量

返回的是一个坐标

Debug.Log(cube.forward);

在游戏中的向前走 实际上就是在向前的方位上行走

Debug.Log(cube.right); Debug.Log(cube.up);

🚩方向向量

forward up 和 right都是世界坐标系下的单位方向向量 表示的是方向

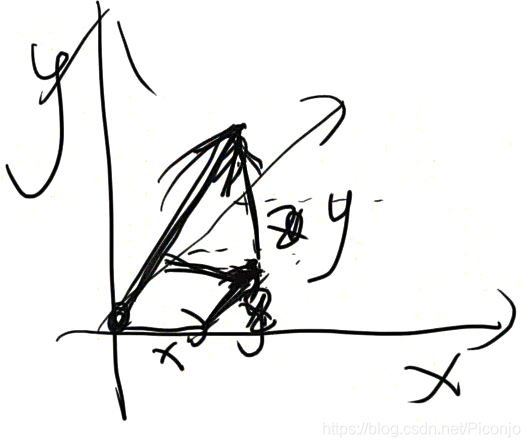

单位向量*标量(只有大小 没有方向的量)=该标量在该单位向量的x y z方向上的分解

因此 在下面的例子中 cube_trans.forward就代表了模型在z轴的正方向
若旋转了 那么cube_trans.forward也会自动随之改变

public class game_scene : MonoBehaviour { Transform cube_trans; // Use this for initialization void Start () {         cube_trans = this.transform.Find("Cube"); // 世界坐标下的前 右 上方向 // cube_trans.forward; } // Update is called once per frame void Update () { // 移动距离：10m/s 这是个标量(只有大小 没有方向的量) float s = 10 * Time.deltaTime; // 在该标量的方向上移动s // 单位向量*标量=该标量在该单位向量的x y z方向上的分解         cube_trans.position += cube_trans.forward * s; } }

🚩坐标的转换

局部坐标[/相对坐标]转换为世界坐标

若有个球体
要将该球体放置于世界坐标0,0,10的位置 那么只需在代码中修改该球体的position即可
还有个方法 使用TransformPoint
TransformPoint可以将当前局部坐标系下的坐标转换为世界坐标

// 【将局部坐标转换为世界坐标】 // 即为 在以this.transform为原点的坐标系中将相对坐标0,0,0转换为世界坐标 // Vector3即为三维坐标的意思 Debug.Log(this.transform.TransformPoint(new Vector3(0, 1, 2)));

世界坐标转换为局部坐标[/相对坐标]

使用InverseTransformPoint函数

// 【将世界坐标转换为局部坐标】 // 即 对于世界坐标0,6,2 当前世界坐标(即this.transform)的相对位置 Vector3 local_post = this.transform.InverseTransformPoint(new Vector3(0, 6, 2)); Debug.Log(local_post);

🚩平移

有Space.World世界空间和Space.Self自己的空间

Space.World和Space.Self

比如 按住Alt然后旋转画面 这是以节点为中心进行旋转的 这就是Space.Self自己的空间
而Space.World是以世界坐标系的原点为旋转点进行旋转

Translate

若要平移物体 只需使用Translate()即可

void Update () { // 移动距离：10m/s 这是个标量(只有大小 没有方向的量) float s = 10 * Time.deltaTime; // 默认是在原来的基础上按照x y z的方向来平移 this.cube_trans.Translate(new Vector3(0, 0, s)); }

默认是在原来的基础上按照x y z的方向来平移的 若要以世界坐标轴来平移 可以换添加一个构造参数

this.cube_trans.Translate(new Vector3(0, 0, s),Space.World);

还可设置以使得以指定transform作为参照物移动

this.cube_trans.Translate(new Vector3(0, 0, s), this.transform);

平移物体有两个关键：参考系 和 在该参考系下每个方向的分量
参考系有三个 分别是自己(Self) 和 世界(World) 和 自定义目标

🚩缩放

缩放 同样也是有x方向的缩放 y方向的缩放 和 z方向的缩放

若将父节点进行缩放 那么里面的所有子节点都会跟着缩放相应的大小 比例系数会影响子节点

使用localScale来控制缩放 这是相当于父节点而言的
改变缩放

this.cube_trans.localScale = new Vector3(0.5f, 0.5f, 0.5f);

查询缩放

// 若父节点进行了缩放 那么比例系数会影响子节点 Debug.Log("localScale " + this.cube_trans.localScale);

还有个lossyScale 这是只读的 是相对于全局而言的

// 整个对象在全局的缩放系数 Debug.Log(this.cube_trans.lossyScale);

🚩旋转的表示法

矩阵旋转

任何一个旋转都可以使用矩阵来进行表示
优点：旋转轴可以是任意向量
缺点：旋转其实只需要知道一个向量 + 一个角度 总共4个值的信息
但矩阵法却使用了16个元素 比较耗费内存

因此 矩阵法使用的并不多

欧拉角

欧拉角是用来唯一地确定定点转动刚体位置的三个一组独立角参量 由章动角θ 进动角ψ和自转角φ组成

欧拉角要按照一定的次序形成不同的角度 (就像是转魔方…)
若顺序不同 虽然是同样的角度 但是最终的结果值也都是不同的
Unity是按照z x y的顺序进行旋转的

• 优点：
  • 很容易理解 形象直观
  • zxy的顺序不同会造成不同的结果
• 缺点：会造成万向节死锁(Gimbal Lock)的现象

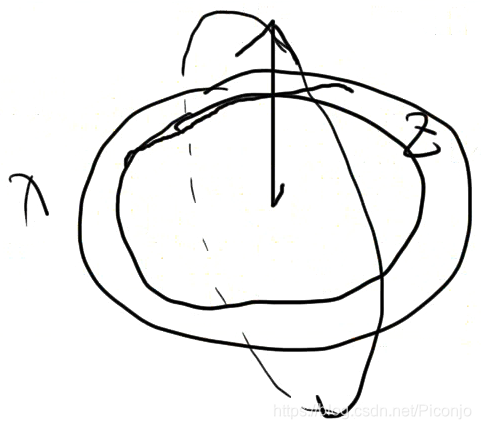

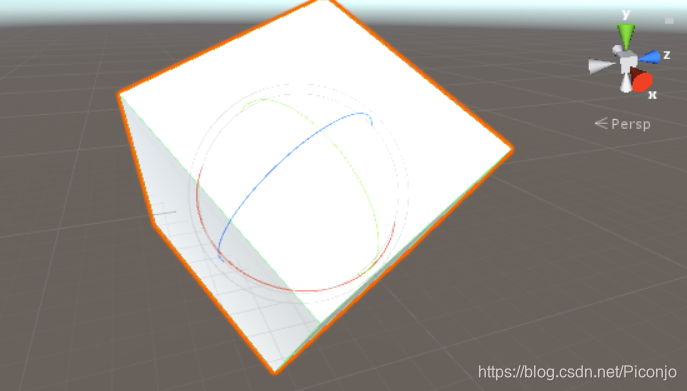

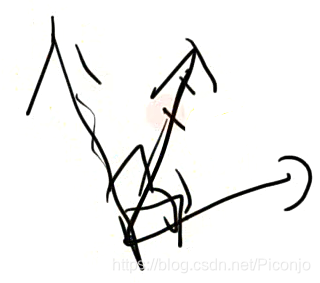

  比如下图 x和z两个轴在同一个平面内 这样 无论旋转哪个角 都是绕着y轴转
  如此 就丢掉了一个维度

  万向节死锁在某些情况下 会导致动画不够流畅
  若出现该情况 则必须同时修改两个旋转轴才行了

Quaternion 四元数

在某些情况下不方便使用欧拉角 此时就需使用四元数了
四元数是一种表示旋转的方式

• 优点：
  • 可以避免万向节死锁现象
  • 只需要一个四维的四元数即可执行绕任意过原点的向量的旋转 方便快递
    某些实现下比旋转矩阵的效率更高
  • 可以提供平滑插值
• 缺点：比欧拉旋转稍微复杂 因为多了一个维度

欧拉角和四元数之间可以相互转化

在Unity的编辑器中 为了直观地显示旋转 使用的是欧拉角表示法

而在代码里 为了避免万向节死锁问题 使用的是四元数
因此 在编辑器中看到的角度和代码中的角度是不一样的

将四元数转换为欧拉角

eulerAngles能返回四元数对应的欧拉角

// Unity在代码中为了避免万向节死锁问题 使用四元数来存放一个旋转 // Unity编辑器中为了直观地显示旋转 显示的是欧拉角 // eulerAngles可以将四元素转换为欧拉角 Vector3 e_degree = cube_trans.rotation.eulerAngles; Debug.Log(e_degree);

将欧拉角转换为四元数

使用Quaternion的Euler()函数 然后传入一个三维向量对象 可以将欧拉角转换为四元数

// 将欧拉角转换为四元数 直接到了指定角度 cube_trans.rotation = Quaternion.Euler(new Vector3(0, 30, 60));

这个是直接到了指定角度 这是和Rotate()的区别

Rotate 欧拉角度

调用transform的Rotate()函数 然后传入一个三维向量对象 同样能够旋转指定的欧拉角度
是在当前的基础上再进行旋转的

// 直接旋转欧拉角度 是在当前的基础上再进行旋转的 cube_trans.Rotate(new Vector3(0, 30, 60));

同样的 Rotate不仅只能以自己旋转 也支持传入构造参数 改变参照物 能够以世界空间和指定参照物来旋转

实现一直旋转

// 定义角速度 float w = 360; // 角度=角速度×时间 float degree = w * Time.deltaTime; // 旋转 // cube_trans.Rotate(0, degree, 0); // 将每个小变换组成一个大变换 因此不能用加法[+] 而是应该用乘法[*] cube_trans.rotation = cube_trans.rotation * Quaternion.Euler(new Vector3(0, degree, 0));

🚩其它常用旋转方法

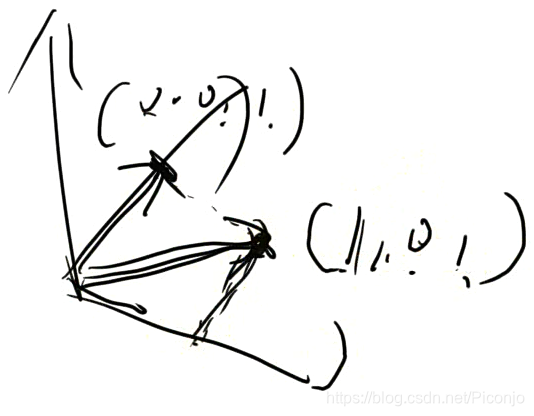

在三维空间中 有个轴既垂直于初始位置 又垂直于结束位置 这个轴就是方向
初始位置和结束位置的角就是角度
方向 + 角度就能算出四元数 将四元数给物体 物体就能旋转

Rotate(欧拉角,空间)
Rotate(方向,角度)

private Transform cube = transform.FindChild("Cube"); // 欧拉角旋转 cube.Rotate(new Vector3(0, 45, 0)); // 旋转向量+角度 cube.Rotate(new Vector3(0, 1, 0), 45);

Rotate是逆时针为负 顺时针为正

使用RotateAround() 绕着某个点旋转
语法：RotateAround(要围绕的点，方向，角度)

public class game_scene : MonoBehaviour { private Transform sphere; // Use this for initialization void Start () {         sphere = transform.FindChild("Sphere"); } // Update is called once per frame void Update () { // 角度=时间*速度 float angle = Time.deltaTime * 180; // 要围绕的中心点 Vector3 pos = new Vector3(0, 0, 0); // 旋转 RotateAround(要围绕的点，方向，角度)         sphere.RotateAround(pos, new Vector3(0, 1, 0), angle); } }

LookAt() ★

使用LookAt()对准对应的方位（视线对准）
经常用与游戏的寻路 移动等功能

头顶方向
LookAt是跟着目标不停旋转 因此需要旋转角度和旋转向量
旋转向量在LookAt中 被称作是头顶方向
头顶方向 即为注视着目标点的时候 是绕着什么轴旋转的
默认以y轴(0,1,0)为旋转轴

有了目标点的位置 可以计算出旋转角度
有了头顶方向 能够指名按照哪个向量进行旋转

有了角度和旋转向量 那么就能组成一个四元数 组成一个旋转方位

void Update () { // 角度=时间*速度 float angle = Time.deltaTime * 180; // 要围绕的中心点 Vector3 pos = new Vector3(0, 0, 0); // 旋转 RotateAround(要围绕的点，方向，角度)    sphere.RotateAround(pos, new Vector3(0, 1, 0), angle); // 锁定目光  cube.LookAt(sphere.position, new Vector3(0, 1, 0)); }

localEularAngles() 返回一个当前旋转相对于父节点的欧拉角

🚩Quaternion四元素常用旋转方法

LookRotation() 根据自己的上方向盯着前方
用法和LookAt类似 但LookAt使用会更加多

Quaternion rot= Quaternion.LookRotation(this.sphere.position,new Vector3(0,1,0)); cube.rotation = rot;

Angle(lhs,rhs) 计算两个旋转之间的夹角
用于计算两个角之间的差值
FromToRotation(from,to) 获得从初始向量旋转到目标向量的旋转四元数

// 获得从初始向量旋转到目标向量的旋转四元数 Quaternion rot= Quaternion.FromToRotation(new Vector3(0, 0, 1), new Vector3(1, 0, 1)); cube.rotation = rot;

🚩Vector3

Vector3若表示三维坐标 则表示一个立方体的点(带有三条坐标轴)
若表示向量 则表示从原点开始到结束点(x,y,z)的向量

向量的加减法

向量的加减法直接将每个分量加减即可
比如：

(x1,y1,z1)+(x2,y2,z2)=(x1+x2,y1+y2,z1+z2) (x1,y1,z1)-(x2,y2,z2)=(x1-x2,y1-y2,z1-z2)

向量的缩放

向量乘以比例系数即可缩放
放大：(x1,y1,z1)*n=(x1n,y1n,z1n)(n>0)
缩小：(x1,y1,z1)*n=(x1n,y1n,z1n)(n<0)
同理 向量除以比例系数即可缩小

向量的比较

有(x1,y1,z1)和(x2,y2,z2)
若x1=y1,x2=y2,z1=z2那么这两个向量相等
只要有一个不等 那么这两个向量就不相等

单位向量

单位向量就是根号(x^2+y^2+z^2)=1的向量
Vector提供了一些单位向量：zero one forward right up

Debug.Log(Vector3.zero); // (0.0,0.0,0.0) Debug.Log(Vector3.one); // (1.0,1.0,1.0) Debug.Log(Vector3.forward); // (0.0,0.0,1.0) Debug.Log(Vector3.right); // (1.0,0.0,0.0) Debug.Log(Vector3.up); // (0.0,1.0,0.0)

因此：

float speed = 10; float s = speed * Time.deltaTime; cube.transform.position += new Vector3(0,0,s);

可改为

float speed = 10; float s = speed * Time.deltaTime; cube.transform.position += Vector3.forward*s;

Lerp线性插值

Lerp求两个向量之间的线性插值

from+(to-from)*t

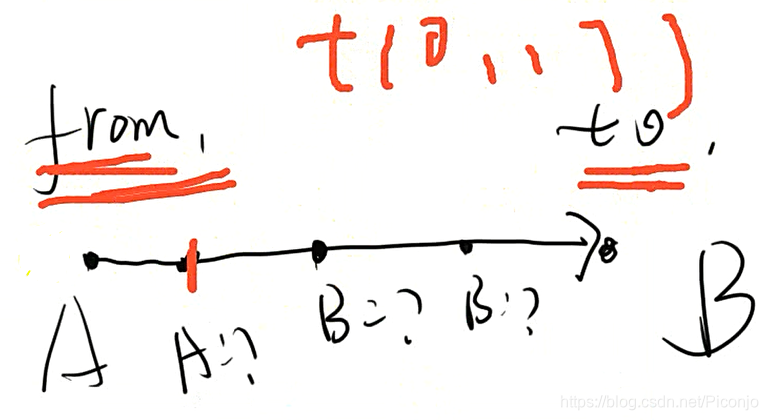

如下图 若t=0 就在A点
若t=1 就在B点
若t=0.5 就在A点和B点的中间

所谓线性插值 这是一条直线

// from (0,0,0) to (10,0,0) // Time.time为从开始到现在所有delteTime的累计之和 cube.transform.position = Vector3.Lerp(Vector3.zero, Vector3.right * 10,Time.time);

Slerp球面插值

绕着球面以弧形移动
由于球面的圆心是(0,0,0) 因此不能从(0,0,0)开始移动

// 球面插值 // from (-10,0,0) to (10,0,0) cube.transform.position = Vector3.Slerp(Vector3.right * -10, Vector3.right * 10, Time.time);

distance向量的距离

用Distance()来求向量的距离

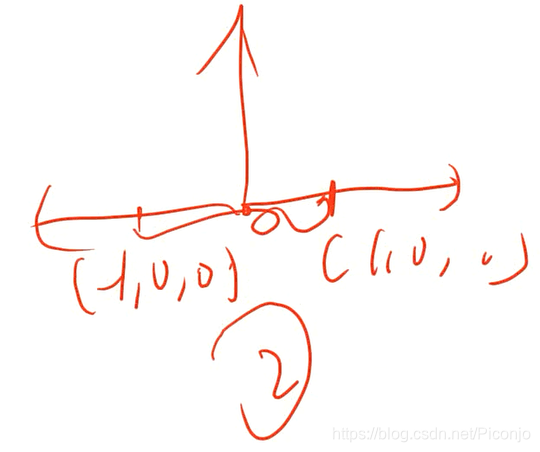

向量的距离就是两个点之差求模

// Distance向量的距离 float len = Vector3.Distance(Vector3.right, Vector3.right * -1); Debug.Log(len); // 2

Angle向量的角度

// Angle向量的角度 float degree = Vector3.Angle(Vector3.right, Vector3.right * -1); Debug.Log(degree); // 180

Min Max 比较向量的模的大小

Vector3 max= Vector3.Max(Vector3.right, Vector3.right * 2); Debug.Log(max); Vector3 min = Vector3.Min(Vector3.right, Vector3.right * 2); Debug.Log(min);

transform总共包括了四个逻辑

分别是：

• 1、树 – find get…
• 2、旋转 – lookAt…
• 3、平移 – Translate…
• 4.缩放 – rotate…

🚩获取组件实例

每个gameObject下面都有一个transform
MonoBehavior组件也有一个transform指向gameObject
MonoBehavior还有一个数据成员gameObject指向gameObject
因此 围绕着gameObject有一个组件transform 除此之外 还有一些必有的组件1,2…
同时 每个组件都有一个transform变量指向节点所对应的transform组件 包括其自己也有一个transform变量指向它自己

每个MonoBehavior组件都会拿到gameObject
同时 transform又是一个组件 因此也能拿到gameObject

总而言之 所有组件都会有transform和gameObject

• 凡是组件 都会有一个gameObject成员可以获得该组件实例所绑定的节点
• 凡是组件 都会有一个transform成员可以获得该组件实例所绑定的transform组件
• 凡是GameObject 都会有一个transform成员指向其所挂载的Transform组件的实例

GetComponent() 获取节点上所挂载的transform组件实例

只需要在泛型<>里填入要获取的组件的类型即可
获取节点上所挂载的transform组件实例

// 获取节点上所挂载的transform组件实例 // 会自动查找节点挂载的第一个Transform的组件实例 Transform t=gameObject.GetComponent<Transform>(); Debug.Log(t.name);

获取节点上所挂载的所有为该类型的组件

// 获取节点上所挂载的所有为该类型的组件 Transform[] tList = gameObject.GetComponents<Transform>(); for (int i=0;i<tList.Length;i++) {  Debug.Log(tList[i].name); }

除了通过类型 还可以根据组件实例的名称获取 传入字符串格式的名称即可

// 获取名为cube的组件实例 Debug.Log(cube.gameObject.GetComponent("cube"));

上述代码的特点 都是从gameObject开始查找的

也可通过组件 获取当前组件所挂载的节点的其它组件
其实只是封装了一层 本质还是通过组件找到节点 然后通过节点找指定组件的 就不需要通过gameObject了

// 根据组件获取当前组件所挂载的节点的其它组件 // 其实只是封装了一层 本质还是通过组件找到节点 然后通过节点找指定组件的 就不需要通过gameObject了 this.GetComponent<Transform>();

如此 即可在一个组件里调用其它另外的组件里的方法了

将代码中的参数绑定到编辑器

只需要加上public的数据成员 即可将该数据成员绑定到对应的编辑器上了
比如：

public class game_scene : MonoBehaviour { public int speed=10; // Use this for initialization void Start () { } // Update is called once per frame void Update () { } }

然后就会识别到了：

同样 在编辑器中进行修改 在代码中也能拿到对应的值 (类似于Vue的双向数据绑定…)
