源代码：
https://github.com/yunwei37/UNO-game-oop

1. 需求分析

UNO纸牌已经风靡全球数十年，被誉为是世界上最好玩的纸牌游戏，据说由意大利一个理发师发明，简单易学，版本众多，被加入许多新的功能，玩法更加刺激，而在此游戏中最考的是集中和反应，还有相互间的思维较量。

基于此，我们开发了一款可联机对战的UNO纸牌游戏：

1.1. UNO卡牌游戏的基本功能

友好的图形用户界面
支持2种uno游戏模式
支持 2 – 8人参与游戏
支持单人游戏，其他参与者为AI‘
支持不同玩家局域网内联机参与游戏

1.2. UNO卡牌游戏的规则

每副uno牌包括：108张牌和一张说明书（108 张纸牌中包括76张数字牌，32张特殊牌）。Uno由红黄蓝绿4种颜色,每种色牌各有0号牌1张、1~9号牌各两张，各种颜色还各有6张普通功能牌（“draw 2(加两张)”、“skip(跳过下家)”、“reverse(逆转方向)”各两张。

首先，每人发8张牌，胜利条件是谁的牌首先出完；可以出与上家颜色相同或数字相同的牌，或者wild牌。然后，可以出draw 2（+2）或draw 4（+4）来陷害下家，让下家摸牌，下家可以出相应的牌来转移或累加要摸的牌，直到最后被陷害的玩家没有更大的牌时，就要摸相应的数量的牌，这样总有人要摸很多牌。然后，玩家在打完倒数第二张牌时要喊UNO(剩一张），捉住其他玩家忘了喊剩一张而罚他摸两张也是游戏的乐趣之一。

具体规则可参考：

UNO牌标准版简介及规则说明

2. 总体设计

本课程设计基于Qt与C++实现一个具有友好的图形用户界面的在线多人UNO牌游戏，参照一般意义上的UNO牌的规则，游戏支持两种UNO游戏模式：一种模式为通用UNO牌玩法，第二种模式可抢出牌，同时。游戏程序支持1 – 8 人使用，可选玩家人数，如果实际玩家不足设定的玩家人数，游戏将采用AI模拟其他玩家。也可仅有一人参与，其他全部使用AI模拟（单机游戏）。同时游戏可以在一台计算机上运行，也可在由多台计算机在局域网内联机运行。玩家可以创建房间，并将自己的计算机作为server端，其他玩家作为client端可加入房间进行联机。游戏程序采用C/S架构，集成server与client，不区分server端程序与client端程序版本。

我们采用了git进行协作开发，仓库地址：https://github.com/yunwei37/UNO-game-oop

分工：

3. 系统设计难点

游戏采用前后端分离的模式，将前后端分为两个小组进行开发，最后进行合并：前端负责界面设计与实现；后端负责具体逻辑与网络部分；

3.1. 前端

前端主要是界面显示的部分，初界面、设置界面、准备界面、游戏界面及胜利界面五个界面，采用qt的 Widget 类进行派生实现。

3.2. 后端

后端架构框图：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-crVjiCQP-1593865679436)(document/jiagou.png)]

游戏的后端逻辑由几个主要的类以及它们的联系来完成。这些类可以记录玩家的信息、某一步的操作信息、当前游戏的状态等。它们之间的关系如上图所示。

Qobject 是 Qt 类的基类，因为游戏的图形界面通过 Qt 实现，同时需要采用信号 / 槽机制通信，所以其他类都是 Qobject 的派生类。
Backend 是后端类，可以由前端从中获取状态信息和通过它进行操作。
NetServer、netThread 类用于传递联网玩家的数据报，以便实现信息的通讯。
PlayerThread 的成员是一个玩家的身份信息和操作信息。而 AIthread 和 netThread 是 PlayerThread 的子类，分别是AI玩家类和联网玩家类。
还有一个很重要的类是 card ，每个类是一张游戏牌，成员包括卡牌本身的信息以及提供私有成员信息的接口。

3.3. 前后端接口

前后端接口是主要的由于全局中只有一个玩家，即操作者；其他玩家的牌不需要在前端显示，可以把uno抽象成一个状态机来看：前端输入行为，获取当前状态；后端通过行为计算当前状态。

3.3.1. 交互定义

前后端的交互发生在：

玩家做出选择对应动作，即按下按钮之后；
其他玩家完成交互动作时’

前端用户作出操作后将数据通过函数调用返回给后端，在后端完成计算之后，前端等待一定时间（可加载动画）之后刷新界面；

backend.cpp:

后端类：可以由前端进行获取状态信息和进行操作； 每个其他玩家都是一个类，在backend中声明；前端和后端唯一的接口就是这个类。 在前端每次完成相关显示动作之后调用函数  getCurrentStatue();  获取当前状态；注意，如果没有任何操作就能改变状态的话，该函数也会改变状态，如连续发牌，或跳过当前玩家； 需要每次调用过getCurrentStatue()函数后依次查看其他信息是否有更改  状态 flag：     -2    Error     -1      创建类时初始化，游戏准备状态，等待网络连接;     0       进入游戏，开始发牌；     1       当前玩家可进行操作，选择摸牌或出牌；     2       当前玩家已选择摸牌，更新手牌；     3       当前玩家在摸牌后可以选择出牌；（可能存在）     4       当前玩家已选择出牌，更新手牌和牌堆；（如果出的是颜色牌，需要在前端选择颜色，这一部分交给前端判断）     （2 - 4代表回合结束）     对于下一个玩家，在其回合开始前可显示：     5       上一个玩家忘了叫UNO，可以质疑；     6       跳过回合     7       需要摸牌n张并跳过回合     8       游戏胜利     9       游戏失败       部分规则：         以自己为第一个出牌玩家；         目前不支持连出多张+N牌；         可以选择摸牌，不需要没有牌的时候再进行，选择摸完牌之后如果手牌上的牌能够出牌，可以立即选择出牌；

前端向后端发送状态则采用信号与槽的方式进行：

public slots: // 前端调用 void startGame(); void sayUNO(); void playCard(int cardID,Card::COLOR color); void drawCard();

4. 模块设计

4.1. 前端模块设计

前端设计的关注点在于不同场景的切换，随着游戏的深入，一共有初界面、设置界面、准备界面、游戏界面及胜利界面五个界面，将其设计为了五个类，分别为mainwindow、mysetwindow、readywindow、mygamewindow 及victory。其中 mainwindow 界面中选择游戏模式后进入 mysetwindow ，在其中设置名字后进入 readywindow ，开始匹配；在匹配结束后进入到 mygamewindow ，倘若最终获胜则顺利进入到 victory 界面中。

在五个界面中的设计过程中，运用最多的组件为按钮 mypushbutton 类，调用已有类之外，加入图片显示及附加效果，使按钮符合本游戏的需要，同时在Qt设计中通过定时器可以设计出按钮弹起落下的动画效果，进而通过按钮的选择进行切换界面和参数确定。绘图方法采用 Qpainter ，一般情况下确定位置定点画图，在mygamewindow 中还通过确定中心而实现了组件的旋转。

在前端显示中，游戏参与者以及卡牌都有自己的类 PlayerWidget 以及 CardWidget, PlayerWidget 类中实现游戏玩家头像名字的显示，通过动态数组实现牌组。CardWidget 则为单个卡牌界面的定义类，其中包含单个卡牌的详细信息，以及其在游戏过程中可能会出现的移动效果。

4.2. 游戏逻辑

卡牌的定义在cards.h文件中:

每副游戏牌共有108张卡牌，游戏牌分四种颜色：红色、绿色、蓝色及黄色，每种颜色各有25张牌（合共100张），其中19张为数字牌（0牌有一张，1-9有两张），其余6张（24张）为功能牌：“skip”（跳牌）、“draw two”（罚牌2张）及”reverse”（反转出牌方向），每种各2张。另有黑色特别牌8张：“wild”（转色）及”wild draw four”（转色及罚牌4张），每种各4张。

出牌时客户端保存着自己的手牌handcard数组，handcard数组的元素Card来源必须是调用Card::getCardById()得到的卡牌，或是从Card::getAllCards()数组中取得的卡牌。

4.3. AI模块

本设计使用了简单AI设计，Aithread类继承playerThread类，Aithread为计算机提供简单的与玩家对战的策略。实际上，AI会利用 getPlayerValidCards（）来计算可以用来出牌的手牌的ID，当然在大部分情况下，可以用来出牌的手牌不止一张，这时，选择随机的选择出牌ID。如果抽中的牌是功能牌，比如万能牌（Wild），则需要AI随机的为功能牌分配颜色。最后，如果没有能够打出去的手牌，则Ai选择抽取一张牌。

4.4. 网络逻辑：

通过UDP广播发现局域网中可能存在的其他玩家，由对方建立TCP连接加入游戏房间；通过远程玩家类实现远程操作。以下是通信设计：

4.4.1. 游戏阶段

房间创建

角色：游戏房间创建者（同时作为服务端和客户端）、其他的游戏参与者（客户端）

游戏房间创建时不用设定人数，但系统限制最多8人，是由游戏房间创建者保存目前加入的人数。

其他的游戏参与者需要进入房间，进入房间时向游戏房间的创建者告知自己已经加入，并携带自己的player_name，由服务端保存

加入房间

客户端加入房间时：JOIN_ROOM <player_name>

若房间未满，服务端向客户端回应确认加入的数据包，分配player_id，并在回应数据包中携带当前的玩家数量player_count（包含当前玩家）、当前玩家的列表（包含当前玩家）。

客户端保存此player_id作为与服务器通信的凭据标识，保存player_count、以及玩家列表显示在UI界面当中

JOIN_ACK <player_count> <player_id>n <player_id> <playername>n <player_id> <playername>n <player_id> <playername>n EOF

然后服务端再向所有已经在房间内的其他玩家宣告此玩家加入了游戏，其他玩家需要更新自己存储的玩家列表，并显示在UI当中。

交互规范：NEWPLAYER <player_id> <playername>

player_id表示新来的玩家的id，playername就是新来的玩家的名字

双向心跳检测

在服务端与客户端启动之后，就应该启动双向心跳检测，有新的客户端进入房间，则新客户端与服务端直接也要启动双向心跳检测，游戏过程中亦应该保持心跳检测。

交互规范：

服务端广播：SERVERKEEPALIVE
客户端广播：CLIENTKEEPALIVE <player_id>

若发生客户端检测到服务端掉线，则直接返回开始界面

服务端检测到某客户端掉线，则向所有其他玩家广播此客户端掉线，参数为掉线的客户端的id。

交互规范：PLAYERLEAVE <player_id>

若在游戏准备阶段掉线，则服务端、每个客户端需从玩家列表从移除此玩家。

若在游戏中掉线，则直接结束游戏。

游戏开始

游戏房间创建者启动游戏时，向所有玩家进行广播GAMESTART，没有参数

游戏房间创建者即服务端，就默认作为第一个出牌

每次出牌时，玩家向服务器提交出牌信息，服务器直接向场上所有玩家转发此玩家的出牌信息。

关于卡牌的定义在cards.h文件中

每副游戏牌共有108张卡牌，游戏牌分四种颜色：红色、绿色、蓝色及黄色，每种颜色各有25张牌（合共100张），其中19张为数字牌（0牌有一张，1-9有两张），其余6张（24张）为功能牌：“skip”（跳牌）、“draw two”（罚牌2张）及”reverse”（反转出牌方向），每种各2张。另有黑色特别牌8张：“wild”（转色）及”wild draw four”（转色及罚牌4张），每种各4张。

出牌时客户端保存着自己的手牌handcard数组，handcard数组的元素Card来源必须是调用Card::getCardById()得到的卡牌，或是从Card::getAllCards()数组中取得的卡牌。

网络交互时，从牌堆数组取出卡牌card，调用card.getCardId()取出card_id后才可以交给Messagefactory进行处理。同样地，从MessageExtractor获取的card_id，需要通过Card::getCardById(card_id)才能使用。

交互规范：

PLAYERACTION <player_id>n DRAWCARD <card_id>n PUTCARD <card_id>n EOF

PLAYERACTION作为标识符，后面跟着player_id代表这是对应哪个玩家的行动
第二行的DRAWCARD、第三行的PUTCARD的后面都跟着卡牌的card_id，表示抽了或者出了某张牌。
没有抽牌或者没有出牌，对应的card_id应该填-1
若是把抽了的牌直接出牌使用，则第二行的DRAWCARD、第三行的PUTCARD的后面跟着卡牌的card_id相等。

通过卡牌的card_id获取相应的卡牌，可以通过Card::getCardById()，然后再调用getCardType。

调用示例：

Card handcard[3]={ Card::getCardById(0), Card::getCardById(5), Card::getCardById(26) }; assert(Card::getCardById(1) == Card(Card::COLOR::RED, Card::CARD_TYPE::NUMBERIC, 1));  assert(handcard[0] == Card::getCardById(0));

4.4.2. 交互规范

定义的详细交互规范见下表：

Identifier	Factory	Extractor	ExtractResult Class
`JOIN_ROOM`	`join_room_factory(std::string)`	`join_room_extractor(const char * message)`	`ResultJoinROOM`
`JOIN_ACK`	`join_ack_factory(int player_count, int player_id, std::map<int, std::string> & player_map)`	`join_ack_extractor(const char * message)`	`ResultJoinACK`
`NEWPLAYER`	`newplayer_factory(int new_player_id, std::string player_name)`	`join_ack_extractor(const char * message)`	`ResultNewPlayer`
`PLAYERLEAVE`	`playerleave_factory(int player_id)`	`join_ack_extractor(const char * message)`	`ResultPlayerLeave`
`GAMESTART`	`gamestart_factory()`	`gamestart_extractor()`	`ResultGameStart`
`CLIENTKEEPALIVE`	`client_keepalive_factory(int player_id)`	`client_keepalive_extractor(const char * message)`	`ResultClientKeepAlive`
`SERVERKEEPALIVE`	`server_keepalive_factory()`	`server_keepalive_extractor()`	`ResultServerKeepAlive`
`PLAYERACTION`	`player_action_factory(int player_id, int draw_card_id, int put_card_id)`	`player_action_extractor(const char * message)`	`ResultPlayerAction`

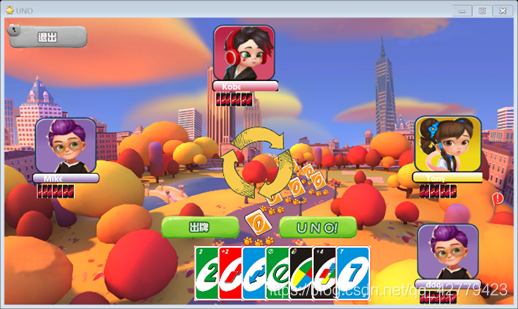

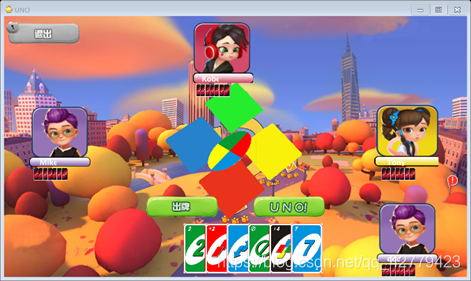

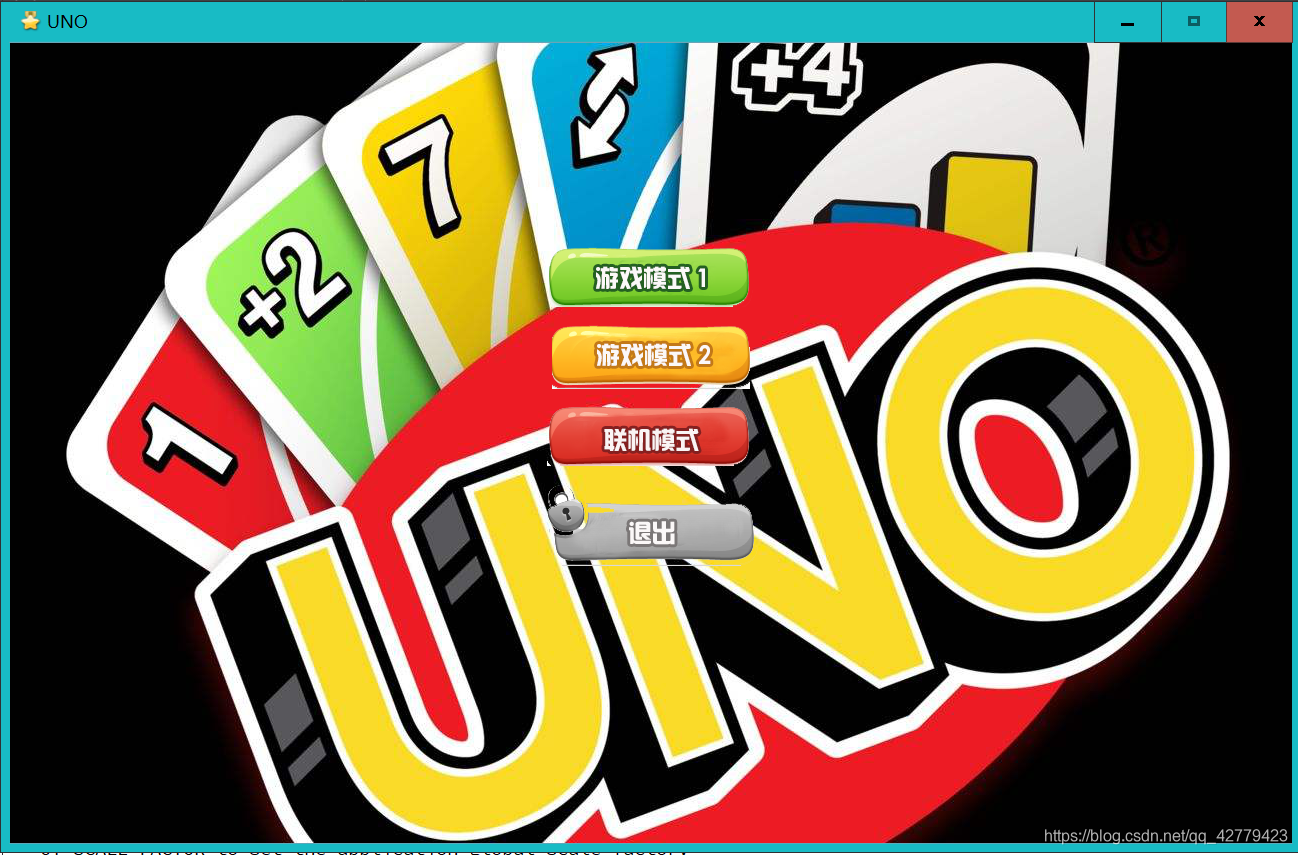

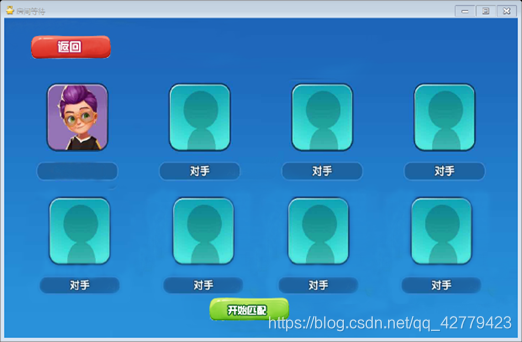

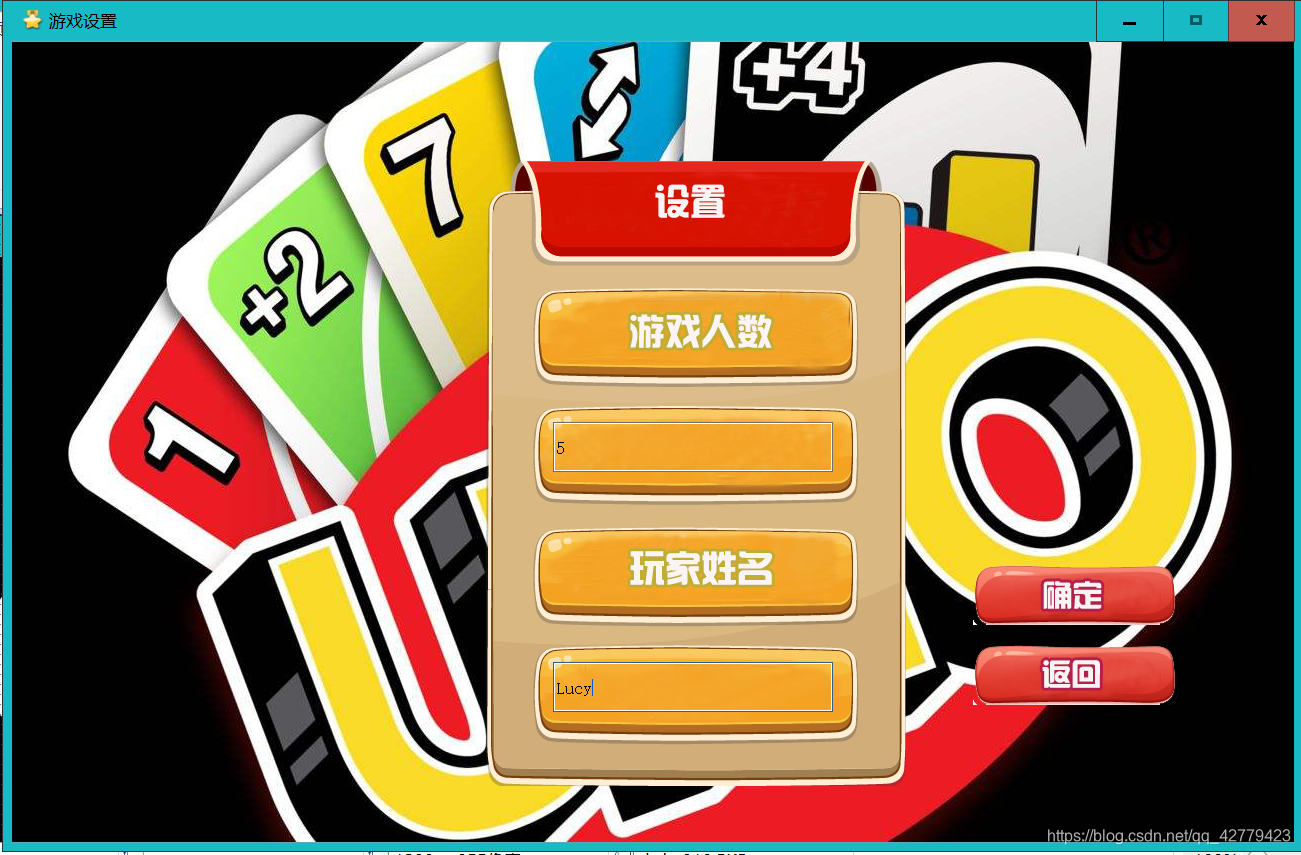

5. 程序运行界面
