【理论恒叨】【立体匹配系列】经典AD-Census: （4）多步骤视差优化Ethan Li 李迎松-视差图优化 多视图

AD-Census算法来自于中国学者Xing Mei等在ICCV2011发表的论文《On Building an Accurate Stereo Matching System on Graphics Hardware》¹。算法效率高、效果出色，Intel RealSense D400就是基于该算法实现的立体匹配 ²。

本系列将带大家深入了解AD-Census的理论，希望能够对同学们的立体匹配算法研究有所帮助。

AD-Census是一个将局部算法和半全局算法相结合的算法，它包含四个步骤：1 初始代价计算、2 代价聚合、3 扫描线优化、4 视差优化。本篇的内容是最后一个步骤：多步骤视差优化。

Step 1. AD-Census Cost Initialization
Step 2. Cross-based Cost Aggregation
Step 3. Scanline Optimization
Step 4. Multi-step Disparity Refinement

视差优化是基本上是立体匹配必备步骤，各家的立体匹配算法都会带上这一步，主要目的是剔除错误视差、提高视差精度，以及填充视差图。AD-Census当然也不例外，我们来看看它都做了哪些操作。

（1）Outlier Detection离群点检测

Outlier离群点实际上就是误差较大的点，它们的视差值是错的。AD-Census使用一致性检查来做Outlier Detection，一致性检查不必多说，基本没见过哪个立体匹配算法不做它的，可以说是必备良药了。AD-Census的一致性检查和SGM是类似的，参考博文：

【理论恒叨】【立体匹配系列】经典SGM：（4）视差计算、视差优化
【码上实战】【立体匹配系列】经典SGM：（5）视差优化

一致性检查的同时，也会把无效像素分为遮挡区(occlusion)和误匹配区(mismatch)，划分的方法和SGM原文一直，参考博文：

【码上实战】【立体匹配系列】经典SGM：（6）视差填充

（2）Iterative Region Voting迭代局部投票

从名字我们可以读到三个信息：（1）迭代表示此步骤要重复执行多次（2）局部表示考虑的是局部范围内的像素（3）投票表示在既定规则内进行统计，数量最多的对象具有优势。

我们看原文中的描述：

对无效像素
$p$

p 的十字交叉域支持区内的所有可靠像素，统计[0,
$d_{max}$

dmax​]范围视差分布的直方图
$H_p$

Hp​ （直方图的值相当于视差的得票数）。占有最多像素（也就是得票最多）的视差值记为
$d_p^*$

dp∗​ 。可靠像素数量记为
$S_p$

Sp​ 。如果可靠像素的数量足够多，且得票最多的视差值得票率足够多，则把
$d_p^*$

dp∗​ 赋给
$p$

p 。这里的两个“足够多”，用阈值来控制：

式中，
$τ_s$

τs​和
$τ_H$

τH​为两个预设阈值。

以上操作会重复迭代执行5次，每次迭代成功赋值的像素
$p$

p 都会被标记为可靠像素，以为下一次迭代提供有效值。

（3）Proper Interpolation（找不到合适的词翻译，你们理解就好）

此步骤其实就是视差填充。在一致性检查中无效视差被区分为遮挡区和误匹配区。首先对无效像素
$p$

p ，沿其周围16个方向搜索可靠像素视差值（貌似太夸张了些），对于遮挡区像素，则选择所有可靠像素视差值中的最小值，因为遮挡区大概率来自于背景，背景视差往往是较小值；对于误匹配区像素，则选择和
$p$

p 颜色最近的像素的视差，因为颜色相近的像素往往具有相近的视差值（这里应该是要限制下搜索步长的，太远了假设大概率都失效了）。

作者以实验说明，经过第（2）步和第（3）步，离群点（Outlier）得到很好的剔除，算法的视差错误率得到明显改善。如图所示：

（4）Depth Discontinuity Adjustment视差非连续区调整

这是个新鲜词，在其他论文中比较少见。此步的目的是进一步优化视差非连续区域的视差值。

首先，会对视差图做一个边缘检测，对于边缘上的像素
$p$

p ，记其视差值为
$D(p)$

D(p) ，记录其左右两边像素
$p_1$

p1​、
$p_2$

p2​的视差值
$D_L(p_1)$

DL​(p1​)、
$D_L(p_2)$

DL​(p2​)。如果
$D_L(p_1)$

DL​(p1​)、
$D_L(p_2)$

DL​(p2​)中存在一个视差值赋给像素
$p$

p 后的匹配代价比
$p$

p 原先的匹配代价
$C_2(p,D(p))$

C2​(p,D(p)) 更小，则把
$D(p)$

D(p)替换成该视差值。

其实就是对边缘上的像素值进行微调，选择左右两边使其代价更小的那个视差值。

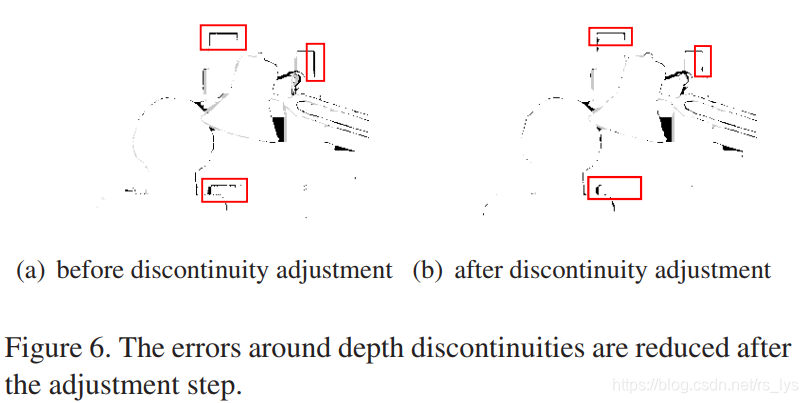

作者通过实验表明，该步骤可以明显减少视差非连续区域的视差错误。如图所示：

（5）Sub-pixel Enhancement子像素优化

子像素优化很常规，和SGM一样，来一个一元二次拟合。公式如下：

式中
$d=D_L(p)$

d=DL​(p)，
$d_+=d+1$

d+​=d+1，
$d_-=d-1$

d−​=d−1。对此步有疑问可以参考博文：

【码上实战】【立体匹配系列】经典SGM：（5）视差优化

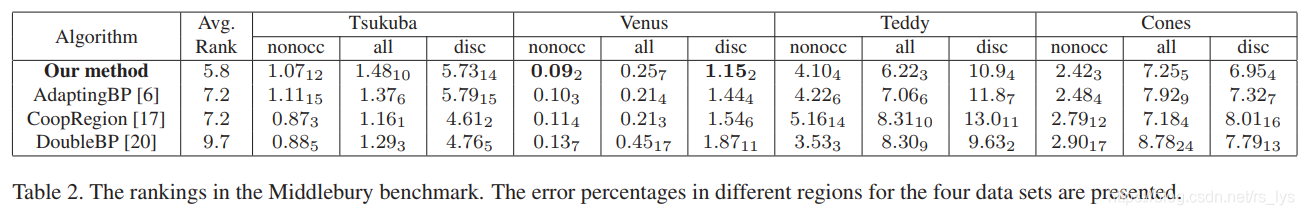

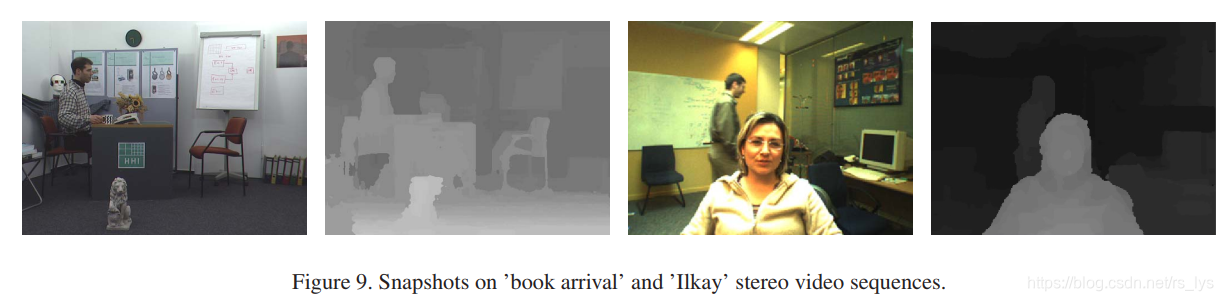

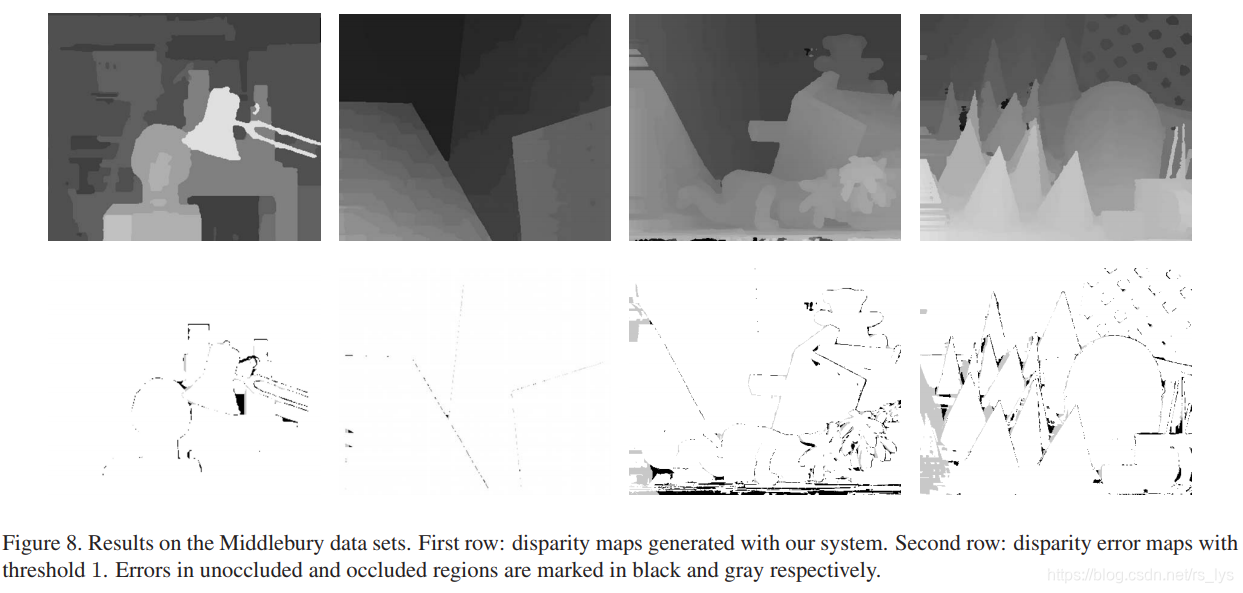

至此，AD-Census的理论部分就此完结，贴出一些论文中的实验结果，有不明白的欢迎大家给我留言。后续我会着手编码实现该方法并在我的Github主页中开源，感谢大家的观看，再见！
